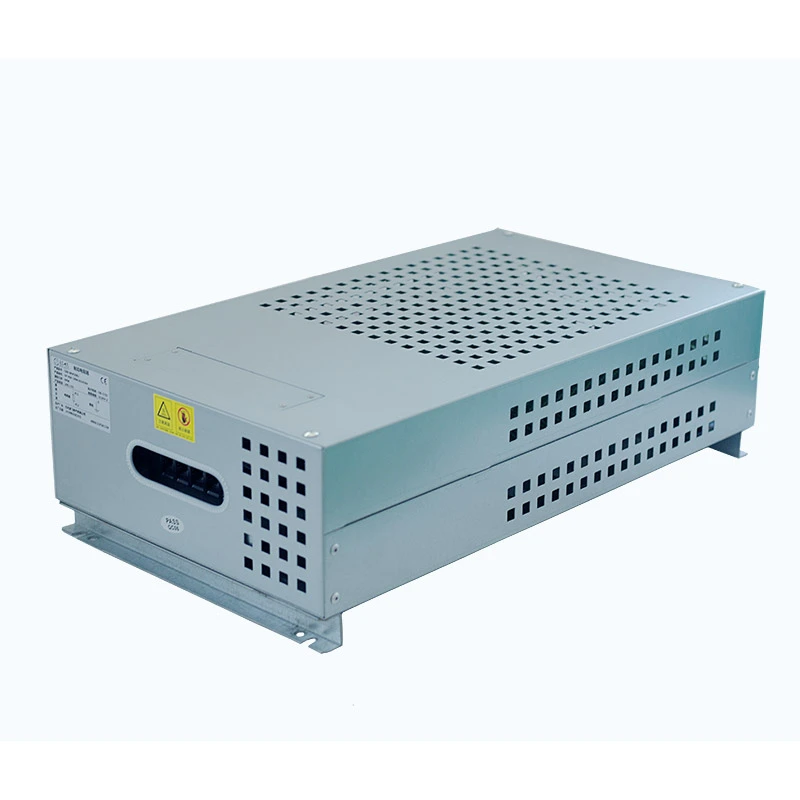

Tubular Resistor Box

Tubular Resistor Box je visoko zmogljiv uporni sklop, zasnovan za absorpcijo in odvajanje odvečne električne energije, ki nastane med pojemkom motorja, zaustavitvijo v sili ali procesi testiranja obremenitve. Široko se uporablja v industrijskih pogonskih sistemih, opremi močnostne elektronike in aplikacijah za upravljanje energije.

Uporno ohišje, ki ga proizvaja Dufew Electric, vključuje zaprte cevne uporovne elemente iz nerjavečega jekla z uporovnimi žicami iz zlitine niklja in kroma, ki so natančno navite v notranjost. Notranja struktura je napolnjena z izolacijskim materialom iz magnezijevega oksida (MgO) visoke gostote, ki zagotavlja odlično električno izolacijo in učinkovit prenos toplote.

V primerjavi s tradicionalnimi odprtimi žičnimi upori ali običajnimi upornimi škatlami nudi cevna zasnova boljšo zaščito pred prahom, vlago, oljno kontaminacijo in mehanskimi udarci, zaradi česar je primeren za zahtevna industrijska okolja.

Vsak cevni uporovni element podpira razpon moči od 50 W do 3000 W. Več elementov je mogoče povezati zaporedno ali vzporedno, da dosežete prilagojene nazivne moči do 30kW, z vrednostmi upora, ki so na voljo od 0,01Ω do 1kΩ.

Značilnosti strukturne zasnove

Zatesnjeni cevni uporovni elementi iz nerjavečega jekla

Vsaka uporovna cev je neodvisno zaprta z zunanjim plaščem iz nerjavečega jekla in napolnjena z izolacijskim materialom iz magnezijevega oksida. Popolnoma zaprta struktura preprečuje, da bi vlaga, prah in olje dosegli uporovno žico, kar izboljša dolgoročno stabilnost in življenjsko dobo.

Učinkovita struktura za odvajanje toplote

Cevasti elementi so razporejeni vodoravno z zadostnim razmikom med vsako cevjo. Ta zasnova izboljša kroženje zraka in omogoča enakomeren prenos toplote skozi kovinsko površino, kar zmanjša lokalno pregrevanje med neprekinjenim delovanjem.

Izboljšana zaščita pred korozijo

Uporovna škatla združuje cevne elemente iz nerjavečega jekla z zaščitnim kovinskim ohišjem za izboljšanje odpornosti proti koroziji, industrijskemu prahu in težkim delovnim okoljem. Primeren je za uporabo v delavnicah, zunanjih inštalacijah in industrijskih območjih z visoko vlažnostjo ali izpostavljenostjo kemikalijam.

Neodvisna modularna nadomestna zasnova

Vsak cevni uporovni element je nameščen neodvisno, kar omogoča individualno zamenjavo brez odstranitve celotne uporne škatle. To skrajša čas vzdrževanja in zmanjša čas izpada opreme.

Ključne prednosti

- Popolnoma zatesnjena cevasta struktura: ščiti notranje uporne elemente pred vlago, prahom, oljem in industrijskimi onesnaževalci.

- Visoka toplotna prevodnost: Polnilo iz magnezijevega oksida zagotavlja učinkovit prenos toplote in stabilno delovanje temperature.

- Velika mehanska vzdržljivost: Konstrukcija iz nerjavečega jekla nudi odlično odpornost proti tresljajem in zaščito pred udarci.

- Prilagodljiva konfiguracija: podpira prilagojene vrednosti upora, nazivne moči in namestitvene strukture.

- Stabilna zmogljivost pri pogostem delovanju: Primerno za ponavljajoče se zaviranje in cikle absorpcije energije.

- Zasnova, ki prihrani prostor: Kompaktna struktura omogoča prilagodljivo namestitev znotraj električnih omaric ali sistemov opreme.

Aplikacije

Tubular Resistor Box se pogosto uporablja v industrijskih sistemih, ki zahtevajo učinkovito disipacijo energije in nadzor zaviranja, vključno s sistemi zaviranja s frekvenčnim pretvornikom, vezji za porabo energije servo pogonov, opremo za dvigala in dvigala, žerjavi in ​​drugimi težkimi stroji.

Primeren je tudi za CNC obdelovalne stroje, transportne sisteme, stroje za brizganje, pakirne stroje, opremo za vetrno energijo in obnovljive vire energije, sisteme za testiranje polnjenja in praznjenja baterij, kot tudi aplikacije za testiranje industrijske obremenitve.

Tehnične specifikacije

Električna zmogljivost

Mehanska zmogljivost

Možnosti prilagajanja

Dufew Electric ponuja prilagojene rešitve za cevne uporne škatle, ki temeljijo na različnih zahtevah industrijske uporabe, vključno z nazivno močjo, vrednostjo upora, napetostnimi pogoji, številom uporovnih cevi, načini povezovanja, dimenzijami ohišja, namestitveno strukturo in stopnjo zaščite.

Več cevnih uporovnih elementov je mogoče konfigurirati prek serijskih ali vzporednih povezav, da se dosežejo različne zavorne zmogljivosti in zahteve glede testiranja obremenitve, kar omogoča prilagajanje izdelka različnim pogojem delovanja.

Tubular Resistor Box proti tradicionalni uporni škatli

pogosta vprašanja

1. What is the difference between Tubular Resistor Box and a traditional resistor box?

Tubular Resistor Box uporablja zatesnjene cevne uporovne elemente iz nerjavečega jekla, napolnjene z izolacijskim materialom iz magnezijevega oksida visoke gostote. Ta struktura zagotavlja boljšo zaščito pred vlago, prahom, kontaminacijo z oljem in mehanskimi obremenitvami v primerjavi s tradicionalnimi zasnovami odprtega tipa navitih žic ali valovitih uporov.

2. Katere aplikacije so primerne za to uporovno omarico?

Ta izdelek se običajno uporablja za absorpcijo energije v frekvenčnih pretvornikih, servo pogonih, dvigalih, žerjavih, CNC strojih in drugi opremi s pogostim pospeševanjem in zaviranjem. Primeren je tudi za industrijsko testiranje obremenitve, testiranje praznjenja akumulatorja in sisteme za nadzor moči.

3. Ali lahko Dufew zagotovi prilagojene uporne rešitve?

ja Dufew podpira prilagajanje vrednosti upora, nazivne moči, napetostnih zahtev, dimenzij ohišja, načinov povezovanja in namestitvenih struktur glede na različne industrijske aplikacije.

4. Ali je mogoče posamezne uporovne elemente zamenjati ločeno?

ja Modularna zasnova cevastega elementa omogoča odstranitev in zamenjavo ene same poškodovane uporovne cevi brez spreminjanja celotnega sklopa, kar pomaga zmanjšati stroške vzdrževanja in izpade opreme.

5. Ali je ta izdelek primeren za težka industrijska okolja?

ja Struktura zaprte kovinske cevi nudi odlično odpornost na vlago, prah, vibracije in onesnaženje z oljem. Zanesljivo lahko deluje v industrijskih delavnicah, zunanji opremi in drugih zahtevnih okoljih.
