Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

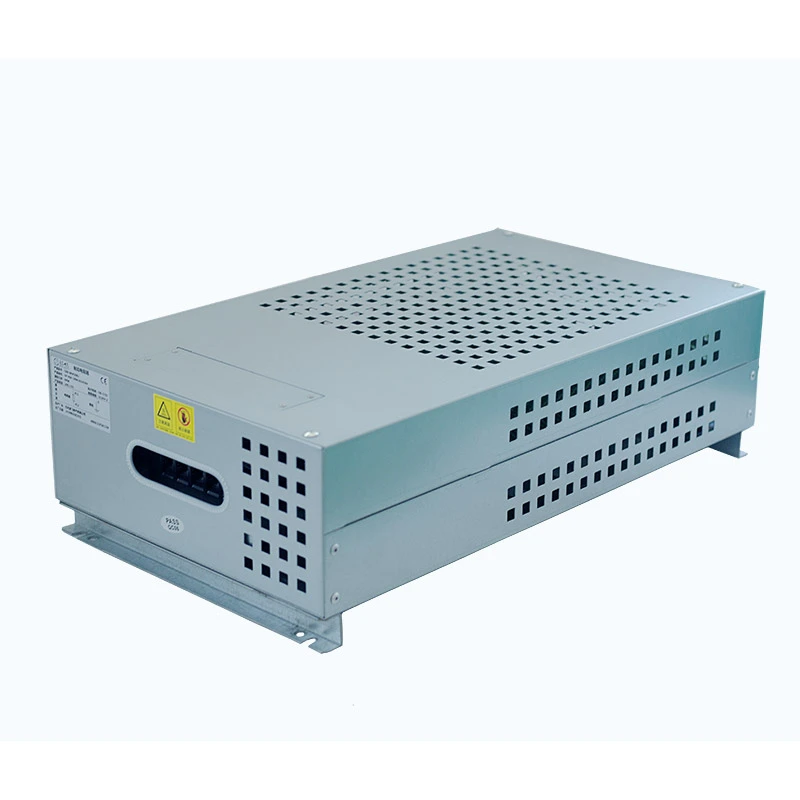

Dufew High Power Resistor Box združuje več valovitih uporovnih elementov v kompaktnem kovinskem ohišju za izpolnjevanje zahtev glede odvajanja energije pri visoki moči.
Uporovne enote je mogoče povezati zaporedno ali vzporedno glede na različne zahteve glede moči in upora. Ohišje je izdelano iz jeklene plošče, prevlečene z aluminijem in cinkom, z integriranimi sponkami in napravami za temperaturno zaščito za varno in priročno namestitev.
S prilagodljivimi specifikacijami in več konfiguracijami hlajenja je ta izdelek primeren za inverterske zavorne sisteme, industrijsko opremo za testiranje, aplikacije za shranjevanje energije in obsežne pogonske sisteme.
| Parameter | Specifikacija |
|---|---|
| Razpon moči | 1kW-30kW |
| Delovna napetost | ≤1200V |
| Območje odpornosti | 0,01Ω-1kΩ |
| Toleranca odpornosti | ±3% / ±5% / ±10% |
| Stopnja zaščite | IP20 / IP23 |
| Temperaturni koeficient | ≤300 ppm/℃ |
| Stopnja zaviranja gorenja | UL94V-2 |
| Standardno | GB-5792 |
Primer: CRB 10KW 13,6R J
| Koda | Opis |
|---|---|
| CRB | High Power Resistor Box |
| 10KW | Nazivna moč |
| 13,6R | Nazivna odpornost |
| J | Toleranca odpornosti (K=10%, J=5%, H=3%) |
Izbira prave omarice z visokozmogljivimi uporniki je odvisna od električnih zahtev, pogojev delovanja in okolja namestitve. Ključni dejavniki izbire vključujejo:
Izberite ustrezno moč glede na zahteve glede porabe energije, pogoje obremenitve in delovne cikle.
Vrednost upora se mora ujemati s sistemsko napetostjo, trenutnimi zahtevami in pogoji uporabe, da se zagotovi stabilno odvajanje energije.
Upoštevajte trajanje delovanja, prostor za namestitev in pogoje odvajanja toplote, da izberete ustrezno konfiguracijo hlajenja.
Različne aplikacije lahko zahtevajo različne strukture ohišij, ravni zaščite in mehanske zasnove.
Upoštevajte načine povezovanja, zahteve za namestitev, zaščitne funkcije in pogoje sistemske integracije, da zagotovite, da se uporna škatla ujema s celotnim sistemom opreme.
Sistem uporov, zasnovan za industrijske aplikacije z visoko močjo, je mogoče konfigurirati za izpolnjevanje različnih delovnih zahtev, vključno z inverterskim zaviranjem, testiranjem praznjenja shranjevanja energije, preskusi staranja industrijske opreme in aplikacijami simulirane obremenitve moči.
Notranja uporovna vezja je mogoče razdeliti na več neodvisnih močnostnih vej, kar omogoča sistemu, da se prilagodi različnim pogojem delovanja, kot so zagon pri nizki obremenitvi, delovanje z nazivno močjo in kratkotrajno preobremenitveno testiranje.
Ta prilagodljiva konfiguracija izboljša prilagodljivost opreme, poenostavi postopke testiranja in zmanjša potrebo po rešitvah z več uporniki za različne aplikacije.
Struktura ohišja podpira različne uporovne elemente glede na posebne zahteve uporabe, vključno z valovitimi upori, upori v aluminijastem ohišju in cevastimi uporovnimi elementi.
Izberete lahko različne konfiguracije za čista proizvodna območja, prašna okolja, mastna industrijska mesta in druge zahtevne delovne pogoje, da dosežete zanesljivo delovanje.
Notranje ohišje ima neodvisno zasnovo hladilne komore, ki zagotavlja namenske kanale za pretok zraka za različne skupine uporov. Ta struktura pomaga zmanjšati kopičenje toplote med tokokrogi in izboljša splošno toplotno stabilnost med delovanjem.
Več aksialnih ventilatorjev zagotavlja usmerjen pretok zraka čez grelne elemente, kar izboljša učinkovitost odvajanja toplote med neprekinjenim delovanjem z visoko močjo.
Optimizirana zasnova prezračevanja pomaga vzdrževati stabilno temperaturo pri dolgotrajnih aplikacijah, vključno s 24-urnimi pogoji testiranja velike obremenitve.
Vsaka močnostna veja je opremljena z neodvisnim nadzorom temperature in zaščitnimi stikali, ki omogočajo hitro odkrivanje in nadzor nenormalnih pogojev med delovanjem.
Ta oblika zagotavlja:
- Individualna izolacija napak
- Zmanjšan vpliv na druga vezja
- Izboljšana razpoložljivost sistema
Ko ena veja doživi nenormalne temperaturne razmere, se lahko prizadeto vezje odklopi, medtem ko druga vezja še naprej delujejo normalno.
Ohišje in notranje komponente so v skladu z zahtevami UL94V-2 glede zaviranja gorenja, kar pomaga izboljšati varnost pri preobremenitvi in dolgotrajni industrijski uporabi.
Glavno vezje uporablja odebeljene integrirane bakrene zbiralke, da se zagotovi zanesljiv prenos toka v delovnih pogojih visoke moči.
Ojačana struktura pomaga doseči:
- Manjša izguba napetosti
- Zmanjšano segrevanje prevodnika
- Izboljšana dolgoročna zmogljivost prenosa toka
V primerjavi z običajnimi tankimi sponkami ali bakrenimi trakovi ta zasnova zbiralke zagotavlja boljšo stabilnost za neprekinjene visokotokovne aplikacije.
Sistem bakrenih zbiralk zagotavlja več priključnih položajev, kar omogoča lažjo integracijo z različno testirano opremo, vzporednimi sistemi in prilagojenimi električnimi postavitvami.
High Power Resistor Box se pogosto uporablja v industrijskih aplikacijah, ki zahtevajo zanesljivo absorpcijo energije, simulacijo obremenitve, nadzor toka in rešitve visoke moči. Tipična področja uporabe vključujejo:
Na področjih težke industrije se sistem uporov običajno uporablja za metalurško proizvodno opremo, velike prenosne sisteme in težke stroje, kjer je potrebno stabilno delovanje v pogojih visoke moči.
Za aplikacije za shranjevanje energije in električno testiranje ga je mogoče integrirati v platforme za testiranje shranjevanja energije, sisteme za testiranje izpraznjenosti baterij in visoko zmogljivo električno preskusno opremo, da se zagotovijo nadzorovani pogoji obremenitve in zanesljivo preverjanje delovanja.
Sistem je primeren za pristaniške žerjave, težke dvižne stroje in dvižne sisteme, ki zahtevajo učinkovito odvajanje energije in stabilno zavorno zmogljivost med pogostim delovanjem.
V industrijski avtomatizaciji in pogonskih aplikacijah se lahko uporablja z velikimi inverterskimi pogonskimi sistemi, aplikacijami za zaviranje motorjev in opremo za avtomatizacijo za podporo zanesljivemu nadzoru moči in zaščiti sistema.
| Performance Item | Testni pogoj | Zahteva |
|---|---|---|
| Dielektrična trdnost | 2500VAC/50Hz/60S | Uhajajoči tok ≤10mA |
| Izolacijska upornost | 1000 VDC | ≥100MΩ |
| Kratkočasna preobremenitev | 10-kratna nazivna moč 5S | Brez vidnih poškodb |
| Dolgotrajna življenjska doba obremenitve | Ciklično delovanje (10S praznjenje, 90S interval) | > 9000 h |
| Test vlažne toplote | 40℃±2℃ / 90%-95%RH / 100h | △R≤±(1%R+0,05Ω) |
| Temperaturno cikliranje | -55 ℃, 55 ℃, 155 ℃ / 15 min vsak, 5 ciklov | △R≤±(2%R+0,05Ω) |
| Odpornost na vročino | 350 ℃/2h | Brez očitne spremembe barve ali poškodb |
| Temperaturni koeficient | Nazivna obremenitev v primerjavi s statično odpornostjo | <300 ppm/℃ |
| Odpornost na gorenje | 10-kratna nazivna moč za 5 min | Rdeče segrevanje brez plamena |
| Performance Item | Testni pogoj | Zahteva |
|---|---|---|
| Trdnost terminala | 45N/30S | Brez ohlapnosti ali vidnih poškodb |
| Odpornost na vibracije | 5-200Hz, 1g, 98m/S² | Brez strukturnih poškodb |
| Spajkanje toplotna odpornost | Terminal potopljen pri 350±5 ℃ za 3S | △R≤±(1%R+0,05Ω) |
| Videz | Vizualni pregled | Brez poškodb, jasno označeno |
| Spajkanje | Terminal potopljen pri 235±5℃ za 5S | Pokritost spajkanja >95 % |
| Primerjalni element | High Power Resistor Box | Običajna škatla z zavornim/obremenitvenim uporom |
|---|---|---|
| Obseg uporabe | Podpira zaviranje, testiranje praznjenja, teste staranja in simulirane obremenitve | Običajno zasnovan za scenarije ene aplikacije |
| Hladilni sistem | Independent cooling chambers with dedicated airflow channels | Skupna struktura pretoka zraka z možno akumulacijo toplote |
| Oblikovanje zaščite | Individualna temperaturna zaščita za vsako močnostno vejo | Običajno uporablja splošno temperaturno zaščito |
| Tokovna nosilna konstrukcija | Ojačana bakrena zbiralka za visokotokovno delovanje | Standardne sponke z omejeno zmogljivostjo toka |
| Mehanska zgradba | Ojačano ohišje, primerno za težka okolja | Standardna pločevinasta konstrukcija za lažje aplikacije |
Dufew Electric je specializiran za načrtovanje in proizvodnjo industrijskih uporovnih izdelkov, vključno z visoko zmogljivimi upornimi škatlami, zavornimi upori in prilagojenimi upornimi sklopi za industrijske pogonske sisteme, opremo za testiranje in energetske aplikacije.
Naš proizvodni proces zajema celoten proizvodni cikel, vključno s sestavljanjem uporovnih elementov, električno konfiguracijo, izdelavo ohišij, integracijo komponent, testiranjem delovanja in končnim pregledom.
S strokovno inženirsko podporo in standardiziranimi proizvodnimi postopki lahko Dufew zagotovi zanesljive uporne rešitve z:
- Prilagojene konfiguracije moči in upora
- Fleksibilni dizajni ohišij in hlajenja
- Popolno testiranje električne učinkovitosti
- Sposobnost stabilne serijske proizvodnje
- Podpora za OEM projekte in proizvajalce industrijske opreme
Vsak izdelek je podvržen strogemu nadzoru kakovosti, da se zagotovi stabilno električno delovanje, mehanska zanesljivost in dolgoročna varnost delovanja v zahtevnih industrijskih okoljih.
Različne industrijske aplikacije zahtevajo različne ravni moči, vrednosti upora in pogoje namestitve. Dufew ponuja prilagojene rešitve za visoko zmogljive uporne omarice, ki temeljijo na specifičnih projektnih zahtevah.
Možnosti prilagajanja vključujejo:
- Nazivna moč in vrednost upora
- Delovna napetost in tokovna zmogljivost
- Konfiguracija hlajenja
- Mere ohišja in montažna struktura
- Razporeditev terminalov
- Zaščitne zahteve
S profesionalnim oblikovanjem uporov in zmogljivostjo izdelave Dufew strankam pomaga razviti zanesljive rešitve za industrijsko testiranje, odvajanje energije, zavorne sisteme in aplikacije težke opreme.
Dufew izvaja obsežne preglede kakovosti, da preveri električno varnost, mehansko trdnost in dolgoročno zanesljivost delovanja.
Nadzor kakovosti vključuje:
- Pregled surovin
- Preskušanje električnega delovanja
- Testiranje temperaturne zaščite
- Končni pregled izdelka
Dufew ponuja profesionalne rešitve za pakiranje glede na velikost izdelka in transportne zahteve.
Lastnosti embalaže:
- Varna notranja pritrditev
- Zaščita pred udarci in tresljaji
- Primeren za mednarodni transport
- Podpora za prilagojena in masovna naročila
High Power Resistor Box je primeren za visokozmogljive inverterske zavorne sisteme, testiranje industrijske obremenitve, sisteme za praznjenje shranjevanja energije, opremo za dviganje, sisteme vetrne energije in druge aplikacije, ki zahtevajo visoko zmogljivost porabe energije.
Temperaturno zaščitno stikalo spremlja notranjo temperaturo in zagotavlja zaščito pred previsoko temperaturo. Ko pride do nenormalnih toplotnih pogojev, odklopi povezano vezje, da zmanjša tveganje pregrevanja in izboljša zanesljivost sistema.
ja Dufew podpira prilagajanje nazivne moči, vrednosti upora, dimenzij ohišja, stopnje zaščite, konfiguracije upora in načinov povezovanja.
Za učinkovito odvajanje toplote med delovanjem je treba upoštevati ustrezen prezračevalni prostor, smer zračnega toka, temperaturo okolja in lokacijo namestitve.
Na zmogljivost neprekinjenega delovanja vplivajo nazivna moč, trajanje obremenitve, učinkovitost hlajenja, temperatura okolja in zasnova toplotnega upravljanja. Pravilna konfiguracija pomaga zagotoviti stabilno delovanje v dolgotrajnih delovnih pogojih.
High Power Resistor Box je lahko zasnovan za različna industrijska okolja. Raven zaščite, strukturo ohišja in izbiro komponent je mogoče prilagoditi glede na pogoje, kot so prah, vlaga, temperaturne spremembe ali namestitev na prostem.
ja Za sisteme, ki zahtevajo večjo zmogljivost moči, je mogoče konfigurirati več uporovnih omaric. Za ohranjanje varnega in zanesljivega delovanja je potrebno ustrezno električno ujemanje, razmik med namestitvijo in odvajanje toplote.
Dufew je specializiran za načrtovanje in proizvodnjo industrijskih uporov, zagotavlja prilagojene uporne rešitve, strog nadzor kakovosti in popolno testiranje delovanja za proizvajalce industrijske opreme, testne sisteme in energetske aplikacije.
