Zavorni čoper je preklopna komponenta dinamičnega zavornega sistema. Samo po sebi ne razprši regenerativne energije; namesto tega krmili povezavo med vodilom DC in zavornim uporom.
Med pojemkom motorja lahko motor začasno deluje kot generator. Nastala regenerativna energija teče nazaj v vodilo DC in povzroči povečanje napetosti vodila. Ko napetost doseže delovni prag sekalnika, preklopno vezje IGBT vodi in usmeri energijo v zavorni upor.
Ko napetost enosmernega vodila pade pod prag sproščanja, se sekalnik izklopi.
Ta delovni cikel omogoča, da zavorni upor absorbira regenerativno energijo in pomaga preprečevati prekomerno napetost enosmernega vodila med pojemkom ali remontom.
- Nadzoruje odvajanje regenerativne energije skozi zavorni upor
- Omejuje dvig napetosti vodila DC med dinamičnim zaviranjem
- Omogoča hitro preklapljanje med regenerativnimi pogoji
- Podpira zunanje zaviranje za pogone, ki zahtevajo večjo zavorno zmogljivost
- Zagotavlja zaščito sekalnika in zavornega tokokroga
- Omogoča vzporedno povezovanje več enot za večje zavorne zahteve
Dejanska zavorna zmogljivost je odvisna od pogonskega sistema, vztrajnosti motorja, značilnosti obremenitve, zavornega upora, frekvence zaviranja in zahtevanega časa pojemka.

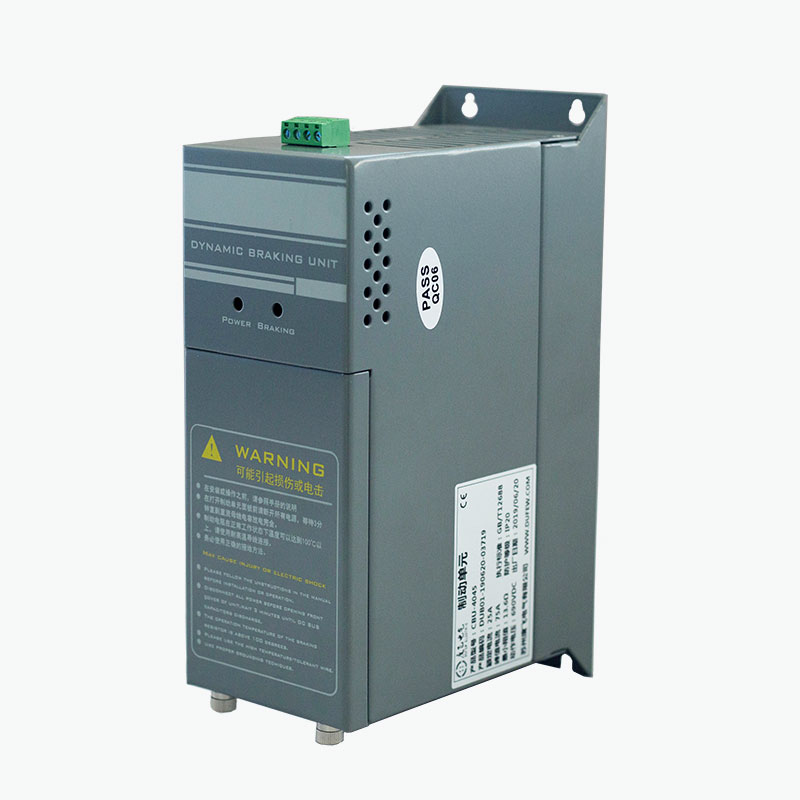

Serija CBU uporablja preklopno vezje na osnovi IGBT, ki je povezano z vodilom DC frekvenčnega pretvornika.
Zaporedje delovanja je:
Pojemek motorja → Regenerativna energija → Dvig napetosti vodila DC → Čoper se vklopi → Energija teče k zavornemu uporu → Energija, razpršena kot toplota
The chopper continuously monitors the DC bus voltage rather than relying on a separate external controller.
Ko napetost vodila preseže nastavljeni delovni prag, IGBT prevaja in prenaša regenerativno energijo na upor. Ko se napetost vrne v ustrezno območje, se stikalna naprava izklopi.
Ta metoda krmiljenja je še posebej uporabna za aplikacije, pri katerih je regenerirana energija prevelika ali prepogosta za notranji zavorni krog pogona.
| Parameter | Specifikacija |
|---|---|
| Sistemska napetost | 220VAC / 380VAC / 690VAC |
| Zavorna napetost za sistem 220 V | DC340/360/380/400/420V ±10V |
| Zavorna napetost za sistem 380 V | DC630/660/690/730/760V ±10V |
| Zavorna napetost za sistem 690 V | DC1140V ±10V |
| Nadzorna metoda | Samodejno spremljanje napetosti vodila DC |
| Histereza | ≤10V |
| Vzporedni odziv | ≤1 ms |
| Zagonska temperatura ventilatorja | Pribl. 45°C |
| Zaščita pred previsoko temperaturo | Pribl. 85°C |
| Izhod napake | Relejni kontakt: 0,6A/250VAC, 2A/30VDC |
| Ocena zaščite | IP20 ali višji |
| Stopnja zaviranja gorenja | UL94 V-2 |
| Veljavni standard | GB/T 12668 |
Opomba: končno zavorno napetost, model in električno konfiguracijo je treba potrditi glede na izbrani izdelek in pogonski sistem.
Serija CBU vključuje preklopne in zaščitne funkcije, potrebne za zunanji dinamični zavorni tokokrog.
Krmilno vezje stalno spremlja napetost enosmernega vodila. Ko napetost doseže nastavljeni zavorni prag, preklopno vezje IGBT vodi za prenos regenerativne energije na zavorni upor.
Čoper se odziva na spremembe v napetosti enosmernega vodila, ne da bi potreboval zunanji nadzorni sistem. Za vzporedne konfiguracije je podani sinhronizacijski odziv znotraj 1 ms.
Za pogonske sisteme 220 V, 380 V in 690 V so na voljo različni nivoji zavorne napetosti. Ustrezna nastavitev je določena z napetostjo DC vodila pogona in izbranim modelom CBU.
Odvisno od konfiguracije izdelka zaščitne funkcije vključujejo:
- Prenapetostna zaščita vodila DC
- Kratkostična zaščita zavornega tokokroga
- Zaščita pred previsoko temperaturo
- Zaščita pred napakami ventilatorja
- Izhod releja napake
Zaščitni pogoji lahko onemogočijo zavorni izhod in posredujejo signal o napaki zunanjemu krmilnemu sistemu.
Serija CBU uporablja prisilno zračno hlajenje za aplikacije, ki zahtevajo večjo zavorno frekvenco ali moč.
Hladilni ventilator se zažene pri temperaturi modula približno 45 °C, medtem ko je navedena zaščitna točka pred previsoko temperaturo približno 85 °C.
Dejanska toplotna zmogljivost je odvisna od:
- Zavorna moč
- Delovni cikel zaviranja
- Temperatura okolja
- Prezračevanje kabineta
- Dovoljenje za namestitev
- Delovna frekvenca
Sekalnik mora biti nameščen z zadostnim prezračevanjem in dovolj prostora v skladu z zahtevami za namestitev izdelka.
| Koda | Opis |
|---|---|
| CBU | Serija električnih zavornih sekalnikov Dufew |
| 4 | Napetostni razred: 4 = 380V |
| 030 | Oznaka modela glede na serijo izdelka |
Model je treba izbrati glede na pogonsko napetost, zahtevano zavorno zmogljivost, zavorni delovni cikel, zavorni upor in karakteristike obremenitve.
Izbira zavornega sekalnika mora temeljiti na dejanskih regenerativnih pogojih pogonskega sistema in ne samo na moči motorja.
| Izbirni parameter | Inženirski premislek |
|---|---|
| Napetost pogonskega sistema | Določa veljavno območje napetosti vodila DC |
| Moč motorja | Zagotavlja referenco za celotno velikost zavornega sistema |
| Vrsta obremenitve | Dvigovanje, dvigalo, tekoči trak, centrifuga in druga bremena imajo različne regenerativne lastnosti |
| Vztrajnost obremenitve | Večja vztrajnost na splošno povzroči več regenerativne energije med upočasnjevanjem |
| Čas pojemka | Krajši pojemki povečajo trenutno potrebno zavorno moč |
| Frekvenca zaviranja | Pogosto zaviranje poveča toplotno obremenitev |
| Zahtevana zavorna moč | Določa potrebno zmogljivost sekalnika in upora |
| Zavorni upor | Vrednost upora in nazivna moč se morata ujemati z zavornim tokokrogom |
| Delovni cikel | Določa stalne in občasne toplotne zahteve |
| Temperatura okolja | Vpliva na odvajanje toplote in dopustne pogoje delovanja |
| Pogoji namestitve | Velikost omarice, prezračevanje in razdalja vplivajo na toplotno učinkovitost |
| Vzporedno delovanje | Več enot se lahko uporabi, kadar en sekalnik ne zadostuje za zahtevano zavorno zmogljivost |
Za inženirsko izbiro je treba navesti model pogona, moč motorja, vrsto obremenitve, čas pojemka, frekvenco zaviranja in specifikacije obstoječega zavornega upora, kjer so na voljo.
| Aplikacija | Zahteva za zaviranje |
|---|---|
| Dvigala | Nadzoruje regenerativno energijo med vožnjo navzdol in hitrim pojemkom |
| Dvižna oprema | Obvladuje regenerativno energijo, ki nastane pri spuščanju tovora |
| Žerjavi | Podpira nadzorovano upočasnjevanje visokovztrajnostnih in dvigalnih bremen |
| Centrifuge | Razprši regenerativno energijo med hitrim upočasnjevanjem |
| Industrijski pralni stroji | Primerno za sisteme z večkratnim pospeševanjem in zaviranjem |
| Tekstilni stroji | Podpira pogoste zavorne cikle |
| Papirni stroji | Uporablja se tam, kjer pogonski sistemi zahtevajo nadzorovano dinamično zaviranje |
| Strojna orodja | Pomaga pri upravljanju regenerativne energije med hitrim zaustavljanjem |
| Transportni sistemi | Uporabno, kjer vztrajnost obremenitve povzroči dvig napetosti vodila DC |
| Drugi VFD sistemi | Primerno, ko je notranja zavorna zmogljivost pogona nezadostna |
Sekalnik je treba izbrati glede na dejansko zavorno energijo in delovni cikel in ne glede na samo moč motorja.
Zavorni sekljalnik in zavorni upor opravljata različne funkcije in se običajno uporabljata skupaj.
| Komponenta | funkcija |
|---|---|
| Zavorni sekalnik | Nadzoruje, kdaj se regenerativna energija prenaša iz vodila DC |
| Zavorni upor | Pretvarja preneseno električno energijo v toploto |
| DC Bus | Zagotavlja električno pot med pogonskim in zavornim tokokrogom |
Čoper krmili preklopni proces, medtem ko upor absorbira energijo. Zato morajo biti vrednost upora, nazivna moč in delovni cikel upora združljivi s sekalnikom in pogonom.
Več enot CBU je mogoče povezati vzporedno, ko zahtevana zavorna zmogljivost presega zmogljivost posamezne enote. Vzporedna konfiguracija uporablja ustrezen nadzorni vmesnik za usklajevanje preklopnega delovanja med povezanimi enotami in porazdelitev zavorne obremenitve v skladu z zasnovo sistema.
Pri konfiguraciji več enot je treba upoštevati dejavnike, kot so skupna zavorna moč, napetost vodila DC, število sekalnikov, konfiguracija zavornega upora, razporeditev ožičenja, zavorni delovni cikel in toplotni pogoji. Število enot CBU in ustrezen način povezave je treba potrditi glede na izbrani model, sistemske parametre in zahteve aplikacije.
Zavorni sekalnik je povezan z vodilom DC in zavornim uporom frekvenčnega pretvornika v skladu z navedenim vezalnim načrtom.
Pred zagonom:
1. Potrdite, da se napetostni razred CBU ujema s pogonskim sistemom.
2. Preverite polariteto vodila DC.
3. Preverite upornost zavornega upora in nazivno moč.
4. Preverite, ali so vse sponke pravilno priključene in zategnjene.
5. Okoli sekljalnika zagotovite ustrezno prezračevanje.
6. Napajalna in krmilna napeljava naj bo ustrezno ločena.
7. Po potrebi priključite vezje releja za napako.
8. Pred vklopom sistema opravite električni pregled.
Namestitev mora izvesti usposobljeno električarsko osebje v skladu z dokumentacijo izdelka in veljavnimi električnimi zahtevami.
Dufew Electric proizvaja komponente močnostne elektronike za aplikacije industrijskega pogona in krmiljenja moči, vključno z zavornimi upori, zavornimi enotami, reaktorji, filtri, transformatorji in sorodnimi električnimi komponentami. Proizvodni proces zajema ključne faze od vhodnega pregleda materiala in sestavljanja komponent do električnega testiranja, preverjanja zaščitne funkcije, končnega pregleda in pakiranja.
Odvisno od konfiguracije izdelka lahko pregled kakovosti vključuje pregled električne povezave, preizkus izolacijske upornosti, preskus dielektrične trdnosti, preverjanje preklopne funkcije, preverjanje zaščitne funkcije, pregled hladilnega ventilatorja, pregled priključkov in pregled dimenzij. Ti postopki se uporabljajo v skladu z zasnovo izdelka in veljavnimi tehničnimi zahtevami.
Tehnični dokumenti in zapisi o preskusih, specifični za izdelek, se lahko zagotovijo v skladu z zahtevami projekta za podporo vrednotenju izdelka, preverjanju kakovosti in sistemski integraciji.
Serija CBU je izdelana v skladu z veljavnimi zahtevami GB/T 12668. Dufew Electric vzdržuje tudi ustrezne certifikate ISO in CE znotraj svojega sistema kakovosti in skladnosti izdelkov.
Veljavne certifikacijske in tehnične dokumente je treba potrditi glede na določen model in naročilo.
Dufew Electric proizvaja komponente močnostne elektronike za industrijske pogone, nadzor moči in aplikacije za kakovost električne energije. Njegov portfelj izdelkov zajema rešitve za zaviranje, upore, reaktorje, filtre in transformatorje, vključno z zavornimi upori, zavornimi sekalniki, zavornimi enotami, vhodnimi in izhodnimi reaktorji, enosmernimi reaktorji, EMI filtri, dv/dt filtri, sinusnimi filtri, harmoničnimi filtri, transformatorji in industrijskimi upori.
Za projekte, ki zahtevajo več električnih komponent, lahko Dufew Electric uskladi povezane specifikacije izdelkov glede na aplikacijo, električne ocene, pogoje namestitve in sistemske zahteve.
Izbira izdelka upošteva napetost vodila enosmernega toka, zavorno moč, karakteristike obremenitve, frekvenco zaviranja, specifikacije upora in delovni cikel.
Ponudba izdelkov Dufew Electric zajema aplikacije za zaviranje, upore, reaktorje, filtre in transformatorje za industrijske električne sisteme.
Električne vrednosti, zavorno napetost, dimenzije, ureditev hlajenja in vzporedne konfiguracije je mogoče ovrednotiti glede na zahteve projekta.
Proizvodnja vključuje pregled komponent, nadzor sestavljanja, električno testiranje, preverjanje zaščitne funkcije in končni pregled.
Nadzoruje napetost vodila enosmernega toka frekvenčnega pretvornika in preklopi zavorni tokokrog, ko regenerativna energija povzroči dvig napetosti. Regenerativna energija se nato prenese na zavorni upor za disipacijo.
Sekalnik nadzoruje, kdaj se zavorni tokokrog vklopi in izklopi. Upor absorbira preneseno električno energijo in jo pretvori v toploto. Obe komponenti delujeta skupaj v dinamičnem zavornem sistemu.
Zunanja enota je morda potrebna, kadar vgrajena zavorna zmogljivost pogona ne more prenesti zahtevane regenerativne energije, zlasti pri kratkih časih pojemka, obremenitvah z visoko vztrajnostjo, pogostem zaviranju ali obremenitvah ob remontu.
Da, pod pogojem, da ima pogon združljive priključke vodila DC in napetostne karakteristike. Pred priključitvijo je treba preveriti električne specifikacije in ne izbirati samo glede na moč motorja.
ja Več enot se lahko uporabi, ko zahtevana zavorna zmogljivost presega nazivno vrednost ene enote. Število enot, razporeditev uporov, ožičenje in konfiguracijo krmiljenja je treba določiti iz zahtevane zavorne moči.
Vrednost upora in nazivno moč je treba določiti iz napetosti vodila enosmernega toka, zahtevane zavorne moči, zavorne energije, zavorne frekvence in delovnega cikla. Upor mora ustrezati tudi zahtevam pogonskega in zavornega tokokroga.
Zagon programske opreme običajno ni potreben, ker preklopno delovanje samodejno krmili napetost vodila enosmernega toka. Pred uporabo je treba preveriti ožičenje, polarnost, specifikacije upora, hlajenje, zaščitne povezave in izolacijo.
Navedite model pogona, sistemsko napetost, moč motorja, vrsto obremenitve, čas pojemka, frekvenco zaviranja, značilnosti obremenitve, specifikacije zavornega upora in pogoje namestitve. Ti parametri se lahko uporabijo za določitev ustrezne električne konfiguracije.
Zavorni sekalniki serije Dufew Electric CBU se uporabljajo v pogonskih sistemih s spremenljivo frekvenco za nadzor regenerativne energije med pojemkom, spuščanjem in drugimi pogoji obnove.
Pri izbiri je treba upoštevati napetost vodila enosmernega toka, zavorno moč, značilnosti zavornega upora, delovni cikel, pogoje obremenitve in zahteve glede namestitve. Dufew Electric dobavlja tudi zavorne upore in povezane komponente močnostne elektronike za industrijske pogonske sisteme.
Za izbiro izdelka lahko stranke zagotovijo pogonsko napetost, moč motorja, vrsto obremenitve, čas pojemka, frekvenco zaviranja in specifikacije zavornega upora.
