Pri testiranju vezja vrednost upora pogosto ni fiksna od začetka. Inženir bo morda potreboval 10 Ω za en preizkus, 25 Ω za drugega in višjo vrednost za preverjanje vezja pod drugačnimi pogoji. Decade Resistance Box naredi te spremembe prek izbirnih korakov odpornosti, tako da preskusne nastavitve ni treba vsakič znova sestaviti.
To vrsto opreme najdemo predvsem v električnih laboratorijih, razvojnih oddelkih, kalibracijskih delih in preskusnih mizah. Njegova glavna prednost je preprosta: ena enota lahko zagotovi številne znane vrednosti upora za ponavljajoče se meritve.
Običajni upor ima fiksno vrednost. Če je potrebna druga vrednost, je treba komponento zamenjati ali priključiti drug upor.
Konfiguracija desetletja deluje drugače. Posamezni odseki upora se vklopijo ali izklopijo, da se doseže zahtevana vrednost. Nastavitev lahko nato spremenite, ne da bi instrument odstranili iz preskusnega vezja.
To je še posebej uporabno, kadar je treba vezje preveriti v različnih pogojih. Namesto priprave ločenega upora za vsako testno točko lahko operater neposredno spremeni nastavitev.
Med razvojem prototipa inženirji morda ne bodo vedeli končne vrednosti upora, dokler vezje ni testirano. Nastavljiv upor omogoča primerjavo različnih vrednosti, preden se izbere končna komponenta.
Znane vrednosti upora se lahko vnesejo v merilno vezje, da se preveri, ali instrument daje pričakovani odčitek. Pri tem postanejo pomembni natančnost, stabilnost in določeno območje odpornosti.
Ko se vezje ne obnaša po pričakovanjih, lahko spreminjanje upora v nadzorovanih korakih razkrije, kako se odzivajo tok, napetost ali krmilni signali. To lahko naredi preiskavo napak bolj sistematično.
Proizvodne in inženirske preskusne mize včasih zahtevajo več vnaprej določenih pogojev odpornosti. Izbirna enota lahko zmanjša spremembe nastavitev, ko se isti test ponovi na drugi opremi.
Razpon odpornosti je le izhodišče. Električni pogoji preskusa določajo, ali je določena konfiguracija primerna.
| Specifikacija | Zakaj je pomembno |
|---|---|
| Območje odpornosti | Določa najnižjo in najvišjo vrednost, ki ju je mogoče izbrati. |
| Vrednost koraka | Določa, kako natančno je mogoče nastaviti upor. |
| Natančnost | Prikazuje, kako natančno dejanski upor ustreza izbrani vrednosti. |
| Največji tok | Omejuje tok, ki lahko varno prehaja skozi izbrani upor. |
| Nazivna moč | Določa količino toplote, ki se lahko odvaja med delovanjem. |
| Temperaturni koeficient | Označuje, koliko se upor spreminja s temperaturo. |
Ti dve specifikaciji sta včasih zamenjani.
Razpon vam pove, kako daleč je mogoče prilagoditi upor. Ločljivost vam pove, kako majhna je lahko posamezna prilagoditev. Enota, ki pokriva zelo velik razpon, je lahko še vedno neprimerna, če je zahtevani preskus odvisen od majhnih sprememb okoli določene vrednosti upora.
Na primer, če preskus zahteva primerjavo vrednosti blizu 100 Ω v majhnih korakih, so razpoložljivi koraki okoli te točke pomembnejši od preproste zelo visoke največje upornosti.
Upornost ustvarja toploto, ko skozi njo teče tok. Zaradi tega je nazivni tok pomemben dejavnik, zlasti če je oprema priključena na napajalni tokokrog in ne na nizkotokovno merilno vezje.
Pomembno je tudi trajanje testa. Vrednost upora, ki lahko prenese kratko meritev, morda ni namenjena neprekinjeni obremenitvi. Ponavljajoči se testi lahko proizvedejo dodatno toploto, tudi če je vsak posamezen test relativno kratek.
Zaradi tega je treba zahtevano odpornost, tok, napetost, trajanje preskusa in stopnjo ponavljanja upoštevati skupaj pri potrjevanju specifikacije.
Prilagodljiv testni instrument ni nadomestilo za vsako uporabo upora.
Za stalni upor, ki se uporablja za disipacijo moči ali zaviranje, aŽični uporpogosto primernejša izbira. Kjer zasnova zahteva kompaktno kovinsko oblečeno konstrukcijo z neposrednim prenosom toplote na ohišje, anAluminijasti uporse lahko upošteva.

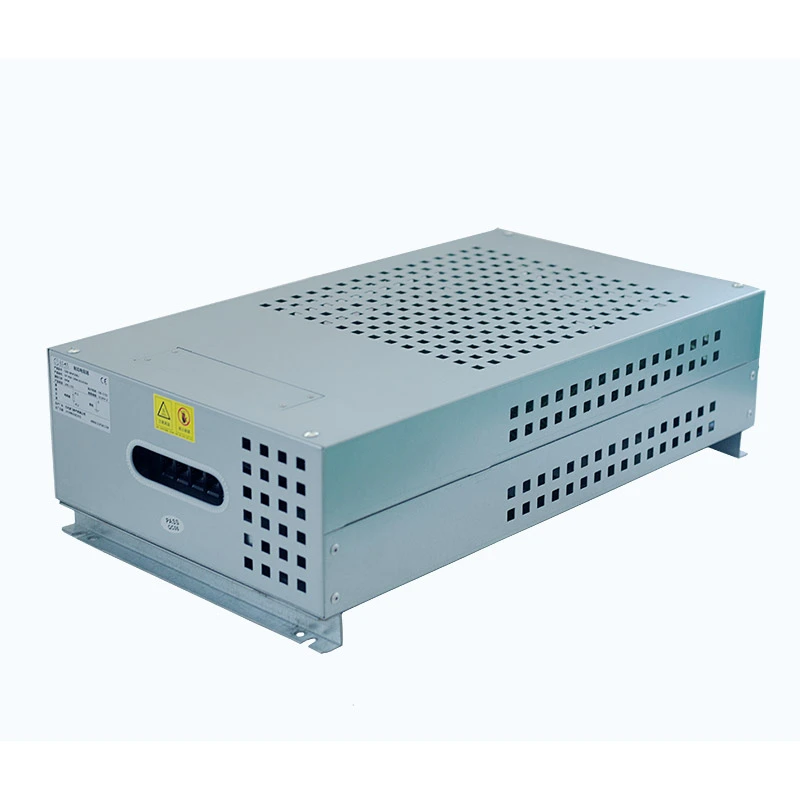

Drugi primer je testiranje visoke moči. AOmarica z obremenitvenim uporomje zasnovan za večje energijske in toplotne obremenitve in lahko vključuje več uporovnih elementov v enem ohišju.
Razlika je predvsem v delu, ki ga opravljamo. Ena je namenjena spreminjanju testnih vrednosti; drugi so zasnovani za obvladovanje določene električne obremenitve.
Nekateri preskusni sistemi zahtevajo določeno zaporedje odpornosti namesto splošnega obsega. Število korakov, vrednosti upora, tokovna zmogljivost, razporeditev sponk, dimenzije ohišja in način krmiljenja lahko vplivajo na končno konfiguracijo.
Dufew Electric lahko pregleda te zahteve za projekte proizvajalcev originalne opreme in preskusno opremo za posamezne aplikacije. Zagotavljanje preskusnega vezja, zahtevanih vrednosti upora, delovnega toka, napetosti in preskusnega cikla daje inženirski ekipi jasnejšo osnovo za določanje konfiguracije.
Dufew Electricje proizvajalec močnostne elektronike na Kitajskem, ki proizvaja uporovne izdelke in sorodne komponente za industrijske električne aplikacije. Njegova paleta izdelkov zajema tudi zavorne enote, reaktorje in filtre.
Podjetje sodeluje s proizvajalci opreme, distributerji, sistemskimi integratorji in industrijskimi kupci. Certifikati ISO in CE so na voljo za ustrezne izdelke in zahteve glede kakovosti.
Uporablja se, kadar testno vezje potrebuje različne znane vrednosti upora brez spreminjanja posameznih uporov. Tipično delo vključuje razvoj vezja, kalibracijo, odpravljanje težav in laboratorijsko testiranje.
Ne. Razpon mora zajemati vrednosti, ki jih zahteva preskus, medtem ko morajo biti koraki prilagajanja dovolj natančni za meritve, ki se izvajajo.
Samo, če to dopuščata nazivni tok in moč. Samo vrednost upora ne določa, ali enota zmore določeno električno obremenitev.
Najbolj uporabne informacije vključujejo območje upora, vrednost koraka, zahtevano natančnost, napetost, tok, trajanje preskusa, delovni cikel, dimenzije, način povezave in količino. V pomoč je lahko tudi shema vezja ali opis preskusnega postopka.
Izbirni uporovni instrument je namenjen predvsem testiranju in prilagajanju. Upor s fiksno močjo se običajno izbere, ko je vrednost upora že določena in mora komponenta delovati neprekinjeno ali pod določeno obremenitvijo.
