Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.
Med zaviranjem sistema pogona s spremenljivo frekvenco lahko motor ustvari regenerativno energijo, ko se hitrost vrtenja zmanjša. Če te energije ni mogoče učinkovito porabiti, bo napetost vodila DC narasla in lahko sproži zaščito pretvornika.

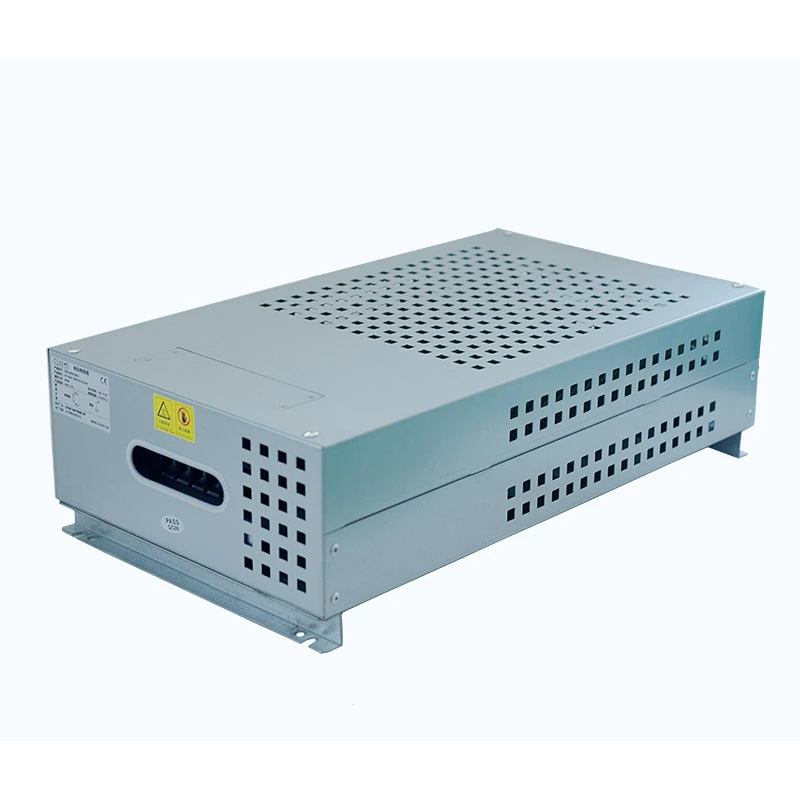

Dufew Electric Braking Resistor Box je zasnovan tako, da deluje skupaj z zavornimi enotami za odvajanje te odvečne energije skozi uporovne elemente. Notranji valoviti upori so sestavljeni glede na zahtevane vrednosti moči in upora, medtem ko kovinsko ohišje zagotavlja mehansko zaščito in izboljša odvajanje toplote.
Integrirana zasnova združuje uporovne elemente, priključne sponke in komponente za temperaturno zaščito v eno popolno enoto, kar poenostavi namestitev in izboljša zanesljivost sistema v industrijskih aplikacijah.
| Parameter | Specifikacija |
|---|---|
| Nazivna moč | 1kW-30kW |
| Delovna napetost | ≤1200V |
| Območje odpornosti | 0,01Ω-1kΩ |
| Toleranca odpornosti | ±3%, ±5%, ±10% |
| Stopnja zaščite | IP20 / IP23 (prilagodljivo) |
| Temperaturni koeficient | ≤300 ppm/℃ |
| Stopnja zaviranja gorenja | UL94V-2 |
| Standardno | GB-5792 |
Notranji valoviti uporovni elementi so profesionalno razporejeni in pritrjeni znotraj ohišja, da zagotovijo stabilno električno delovanje. Integrirana zasnova poenostavlja namestitev in odpravlja potrebo po dodatnem sestavljanju upora pri stranki.
Ohišje ima prezračevalne odprtine in optimiziran notranji razmik za izboljšanje kroženja zraka. Med kratkotrajnimi zavornimi cikli z visoko močjo struktura zagotavlja zadostno zmogljivost shranjevanja toplote in pomaga hitro sprostiti akumulirano toploto.
V bližini grelnih komponent je nameščeno temperaturno zaščitno stikalo. Ko notranja temperatura preseže prednastavljeno varnostno vrednost, zaščitni sistem odklopi tokokrog, da zmanjša tveganje pregretja.
Škatla z uporom podpira različne načine namestitve, vključno s montažo na tla in namestitvijo opreme na platformo. Standardne montažne luknje olajšajo integracijo z industrijskimi krmilnimi sistemi.
- Zasnovano za aplikacije VFD zaviranja: ustreza običajnim inverterskim zavornim sistemom za učinkovito upravljanje regenerativne energije.
- Stabilna prenapetostna zaščita: odvaja odvečno energijo, ki nastane med pojemkom motorja in zaustavitvijo v sili.
- Zmogljivost močne impulzne preobremenitve: Primerno za pogosto pospeševanje, zaviranje in občasno delovanje z visoko močjo.
- Modularna konfiguracija upora: podpira prilagojene kombinacije moči in upora glede na pogoje delovanja.
- Integrirana zaščitna zasnova: vključuje priključne sponke in komponente za temperaturno zaščito za varnejše delovanje.
- Zanesljivo industrijsko delovanje: Primerno za težko opremo, ki deluje v neprekinjenih zavornih ciklih.
Rešitve zavornega upora Dufew so primerne za industrijsko opremo, ki zahteva nadzorovano disipacijo energije med pojemkom, ustavljanjem ali dinamičnimi spremembami obremenitve. Običajno so integrirani v dvižne sisteme, opremo za ravnanje z materialom, industrijske stroje, sisteme za testiranje močnostne elektronike in aplikacije za obnovljivo energijo.
Pri dvigalih, stolpnih žerjavih, dvigalih, dvižnih ploščadih in vitlih upor absorbira regenerativno energijo, ustvarjeno med spuščanjem in zaviranjem, kar pomaga pogonskemu sistemu ohranjati stabilno delovanje med pogostimi cikli zagona-ustavljanja in spreminjanja obremenitve.
Tračni transporterji, viličarji in težka transportna oprema pogosto zahtevajo nadzorovano zaviranje pri rokovanju z velikimi ali premikajočimi se bremeni. Rešitev z uporom pomaga razpršiti regenerativno energijo in podpira zanesljivo upočasnjevanje pri neprekinjenih postopkih ravnanja z materialom.
Valjarne, centrifuge, stroji za brizganje, CNC oprema in drugi motorno gnani stroji lahko ustvarijo znatno regenerativno energijo med hitrimi spremembami hitrosti. Pravilno konfiguriran zavorni upor pomaga izboljšati zmogljivost ustavljanja in zaščiti povezan pogonski sistem.
Rešitev je mogoče integrirati tudi v visoko zmogljive sisteme za testiranje obremenitve in platforme za testiranje staranja električne opreme, kjer je potreben nadzorovan upor za simulacijo delovnih obremenitev in ovrednotenje delovanja opreme pod določenimi pogoji.
Pretvorniki vetrne energije, železniški tranzitni vlečni sistemi in oprema za upravljanje energije lahko zahtevajo zanesljivo odvajanje energije med zaviranjem, prilagajanjem ali prehodnimi pogoji delovanja. Konfiguracije upora po meri se lahko uskladijo z zahtevami glede napetosti, moči in obratovalnega cikla teh sistemov.
| Performance Item | Testni pogoj | Zahteva |
|---|---|---|
| Dielektrična trdnost | 2500VAC, 50Hz/60S | Uhajajoči tok ≤10mA |
| Izolacijska upornost | 1000 VDC | ≥100MΩ |
| Kratkočasna preobremenitev | 10-kratna nazivna moč, 5S | Brez vidnih poškodb |
| Naloži življenje | Ciklično delovanje | > 9000 h |
| Test vlažne toplote | 40℃±2℃, 90%-95%RH, 100h | △R≤±(1%R+0,05Ω) |
| Temperaturno cikliranje | -55 ℃/55 ℃/155 ℃ kolesarjenje | △R≤±(2%R+0,05Ω) |
| Odpornost na vročino | 350 ℃/2h | Brez očitnih poškodb |
| Temperaturni koeficient | Stanje nazivne obremenitve | <300 ppm/℃ |
| Performance Item | Testni pogoj | Zahteva |
|---|---|---|
| Trdnost terminala | 45N/30S | Brez ohlapnosti ali poškodb |
| Odpornost na vibracije | 5-200Hz, 1g | Brez strukturnih poškodb |
| Spajkanje toplotna odpornost | 350±5℃, 3S | Brez vidnih poškodb |
| Spajkanje | 235±5℃, 5S | Pokritost spajkanja >95 % |
Dufew ponuja prilagojene rešitve zavornega upora v skladu s specifikacijami pretvornika, pogoji delovanja in zahtevami glede namestitve. Konfiguracije je mogoče prilagoditi glede na nazivno moč, vrednost upora, napetost, dimenzije ohišja, stopnjo zaščite, namestitveno strukturo, razporeditev priključkov in vrsto uporovnega elementa.
Ista platforma ohišja lahko sprejme različne uporne elemente, vključno z valovitimi, aluminijastimi in cevnimi tipi, kar omogoča prilagajanje konfiguracije zahtevani moči, toplotnim pogojem in okolju uporabe.
Dufew Electric integrira sestavljanje uporovnih elementov, izdelavo ohišij, električno testiranje in končni pregled znotraj standardiziranega proizvodnega procesa. Vsaka stopnja je nadzorovana za ohranjanje dosledne električne zmogljivosti, mehanske kakovosti in zanesljivosti dobave za prilagojene industrijske aplikacije.
Proizvodni proces je podprt s strokovno delavnico za električne komponente, standardiziranimi postopki sestavljanja, popolnim testiranjem delovanja, prilagojeno proizvodno zmogljivostjo in izvozno standardno embalažo. Te zmožnosti omogočajo podjetju Dufew upravljanje projektov od konfiguracije uporov do dobave dokončane omare.
Dufew izbere metode pakiranja glede na dimenzije izdelka, težo in transportne zahteve, pri čemer uporablja varno notranjo pritrditev in zaščitne strukture za zmanjšanje tveganja udarca med rokovanjem. Embalaža je primerna za mednarodne pošiljke, kot tudi za množična naročila in industrijske projekte po meri.
| Primerjalni element | Škatla z zavornim uporom | Obremenitveni upor/posamezni upor |
|---|---|---|
| Namen aplikacije | Zasnovan za regenerativno zaviranje pretvornika in krmiljenje napetosti enosmernega vodila | Uporablja se predvsem za splošno testiranje obremenitve ali neodvisne aplikacije |
| Ravnanje z energijo | Optimiziran za kratkotrajne zavorne impulze visoke moči | Običajno zasnovan za neprekinjeno odvajanje moči |
| Sistemska integracija | Popolna montaža z ohišjem in zaščitnimi komponentami | Zahteva dodatno namestitev in zaščito |
| Temperaturna zaščita | Vgrajen nadzor temperature in varnostna zaščita | Zaščita je odvisna od zunanje zasnove sistema |
| Industrijska prilagodljivost | Primerno za dvigala, žerjave in težke pogonske sisteme | Bolj primeren za standardna testna okolja |
Dufew Electric sledi strogim postopkom vodenja kakovosti, da zagotovi zanesljivost in doslednost izdelkov.
Nadzor kakovosti zajema:
- Pregled vhodnega materiala
- Spremljanje proizvodnega procesa
- Preskušanje električnega delovanja
- Končni pregled izdelka
Certifikati in poročila o preskusih so na voljo glede na zahteve kupcev.
Zavorni upor absorbira regenerativno energijo, ki nastane, ko motor upočasni ali se ustavi. Pretvarja odvečno električno energijo v toploto, pomaga preprečevati napake zaradi prenapetosti vodila DC in izboljšuje zanesljivost pretvornika.
Standardna stopnja zaščite je IP20 ali IP23. Višje ravni zaščite je mogoče prilagoditi glede na pogoje namestitve, kot so zunanja okolja ali industrijska območja s prahom in vlago.
ja Strukturo ohišja je mogoče konfigurirati z različnimi uporovnimi elementi, vključno z valovitimi upori, upori v aluminijastem ohišju in cevastimi upori, odvisno od zahtevane uporabe.
ja Več enot je mogoče povezati vzporedno, če so nazivna moč, vrednost upora in pogoji namestitve pravilno usklajeni, da se zagotovi uravnotežena porazdelitev obremenitve in zanesljivo odvajanje toplote.
Dufew nadzira kakovost s pregledom materiala, standardiziranimi proizvodnimi procesi, električnim testiranjem in končnim pregledom, da zagotovi stabilno delovanje izdelka za industrijske aplikacije.
