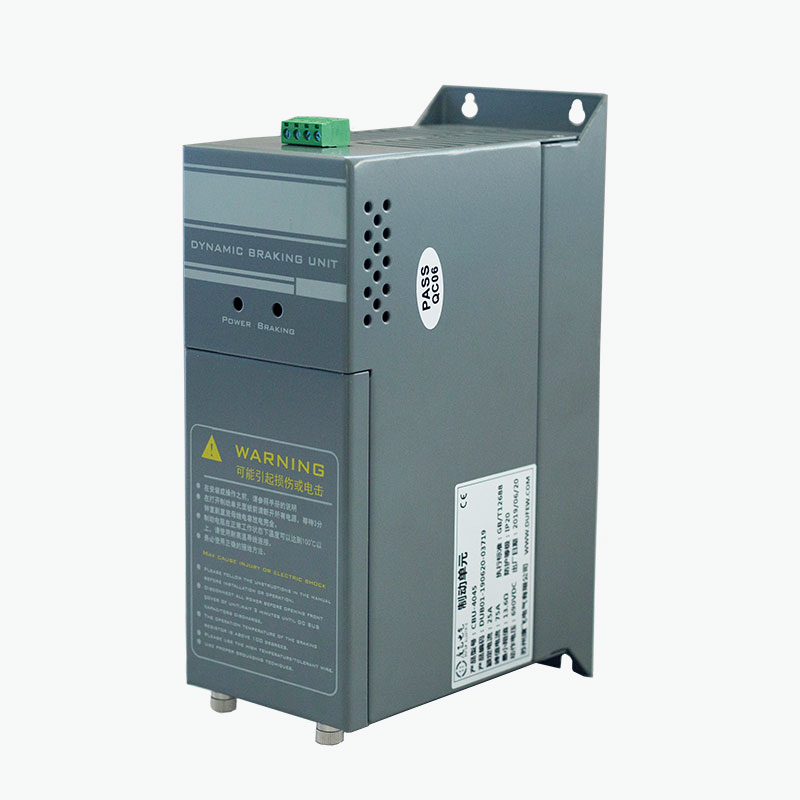

DufewzagotavljaZavorni sekalnikkot zunanja dinamična zavorna rešitev za pogone s spremenljivo frekvenco (VFD), ki pomaga nadzorovati napetost vodila enosmernega toka, ko motorji delujejo kot generatorji med hitrim pojemkom ali remontom obremenitev. Serijo CBU, zasnovano za pogonske sisteme 220 V, 380 V in 690 V, je mogoče konfigurirati glede na zavorno moč, delovni cikel, napetost vodila DC, specifikacije uporov in zahteve glede namestitve.
Zavorni čoper je ključna preklopna komponenta v dinamičnem zavornem sistemu. Ko motor upočasni, lahko regenerativna energija steče nazaj v vodilo DC VFD in povzroči dvig napetosti. Če ta energija ni pravilno nadzorovana, lahko pride do prenapetostne zaščite pogona ali nenadzorovane zaustavitve. Zavorni čoper nadzoruje napetost enosmernega vodila in hitro preklopi vezje IGBT za prenos odvečne energije na zavorni upor, kjer se pretvori v toploto. V tem članku je razloženo, kako delujejo zavorni sekalniki, njihovi glavni tehnični parametri, izbirna merila, aplikacije, zaščitne funkcije in vidiki namestitve.
Kazalo
- Kaj je zavorni helikopter?
- Kako deluje zavorni čoper?
- Kateri tehnični parametri so pomembni?
- Kako izbrati zavorni sekljalnik?
- Kje se uporabljajo zavorni sekalniki?
- Zavorni sekalnik proti zavornemu uporu
- Katere zaščitne funkcije so pomembne?
- Premisleki glede namestitve in zagona
- Premisleki glede proizvodnje in kakovosti
- Pogosto zastavljena vprašanja
Kaj je zavorni helikopter?
Zavorni sekalnik je elektronska stikalna naprava, ki se uporablja v vmesnem tokokrogu DC pogona s spremenljivo frekvenco. Njegov primarni namen je nadzor dviga napetosti enosmernega vodila, ki ga povzroča regenerativna energija.
Med normalnim delovanjem motorja se električna energija pretvarja v mehansko. Ko pa se obremenitev z visoko vztrajnostjo upočasni, lahko motor začasno deluje kot generator. Mehanska energija se nato pretvori nazaj v električno energijo in prenese na vodilo DC. Ta regenerativna energija poveča napetost vmesnega tokokroga.
Zavorni čoper zagotavlja nadzorovano pot za to presežno energijo. Ko napetost enosmernega vodila doseže prednastavljeni zavorni prag, se preklopno vezje IGBT sekalnika vklopi in usmeri energijo proti zunanjemu zavornemu uporu. Upor pretvarja električno energijo v toploto, kar pomaga vzdrževati vodilo DC v ustreznem območju delovanja.
Zato zavorni sekalnik neodvisno odvaja energije. Namesto tega nadzoruje, kdaj in kako je zavorni upor priključen na vodilo DC.
Kako deluje zavorni čoper?
Princip delovanja temelji na samodejnem nadzoru napetosti vodila DC in hitrem elektronskem preklopu. Celoten postopek je mogoče povzeti na naslednji način:
- Pojemek motorja:VFD ukazuje motorju, da zmanjša hitrost.
- Regenerativno delovanje:Motor začasno deluje kot generator.
- Napetost vodila DC se dvigne:Regenerativna električna energija se vrne v enosmerni tokokrog pogona.
- Zaznavanje praga:Zavorni čoper zazna, da je napetost enosmernega vodila dosegla konfigurirano raven delovanja.
- Preklop IGBT:Preklopno vezje vodi in zagotavlja pot do zavornega upora.
- Disipacija energije:Zavorni upor pretvori odvečno električno energijo v toploto.
- Izklop:Ko napetost enosmernega vodila pade pod prag sproščanja, se sekalnik izklopi.
Ta preklopni cikel se lahko med zaviranjem hitro ponovi. Rezultat je nadzorovano odvajanje regenerativne energije brez potrebe po ločenem zunanjem krmilniku za osnovno spremljanje napetosti.
Za aplikacije s pogostim zaviranjem ali visoko regenerativno energijo je lahko zunanji zavorni sekalnik še posebej uporaben, kadar notranja zavorna zmogljivost VFD ni zadostna.
Kateri tehnični parametri so pomembni?
Izbira zavornega sekalnika samo glede na moč motorja lahko povzroči neustrezen zavorni sistem. Treba je oceniti dejanske regenerativne pogoje, napetost vodila enosmernega toka, frekvenco zaviranja, karakteristike upora in delovni cikel.
| Parameter | Referenca serije Dufew CBU | Inženirski pomen |
|---|---|---|
| Sistemska napetost | 220VAC / 380VAC / 690VAC | Določa veljavni pogon in razred napetosti vodila DC |
| Zavorna napetost 220V | DC340/360/380/400/420V ±10V | Zagotavlja izbirne zavorne pragove za združljive sisteme |
| Zavorna napetost 380V | DC630/660/690/730/760V ±10V | Ujema se z različnimi konfiguracijami pogonov razreda 380 V |
| Zavorna napetost 690V | DC1140V ±10V | Zasnovan za združljive pogonske sisteme razreda 690 V |
| Nadzorna metoda | Samodejno spremljanje napetosti vodila DC | Omogoča, da se sekljalnik samodejno odzove na regenerativne pogoje |
| Vzporedni odziv | ≤1 ms | Podpira usklajeno preklapljanje v vzporednih konfiguracijah |
| Zagonska temperatura ventilatorja | Pribl. 45°C | Pomaga pri obvladovanju toplote med večjimi zavornimi obremenitvami |
| Zaščita pred previsoko temperaturo | Pribl. 85°C | Zagotavlja toplotno zaščito zavornega tokokroga |
| Ocena zaščite | IP20 ali višji | Označuje stopnjo zaščite ohišja ustrezne konfiguracije |
| Veljavni standard | GB/T 12668 | Podpira tehnično skladnost za ustrezno opremo, povezano s pogonom |
Končna napetost, model, električna konfiguracija in zavorna zmogljivost morajo biti vedno potrjeni glede na posebne VFD in zahteve glede uporabe.
Kako izbrati zavorni sekljalnik?
Profesionalna izbira se začne pri zavornih pogojih in ne zgolj pri prilagajanju sekalnika nazivni moči motorja. Sistem, ki zelo pogosto zaustavi majhen motor, lahko ustvari zahtevnejše toplotne pogoje kot večji motor, ki zavira le občasno.
Ključni dejavniki izbire vključujejo:
- Napetost pogonskega sistema:Potrdite, da napetostni razred sekalnika ustreza sistemu VFD.
- Moč motorja:Uporabite oceno motorja kot referenco za celotno dimenzioniranje sistema.
- Vztrajnost obremenitve:Obremenitve z visoko vztrajnostjo na splošno ustvarijo več regenerativne energije med hitrim pojemkom.
- Čas pojemka:Krajši časi ustavljanja lahko povečajo trenutno zavorno moč.
- Frekvenca zaviranja:Ponavljajoči se zavorni cikli povečajo toplotno obremenitev.
- Zavorni upor:Vrednost upora, nazivna moč in delovni cikel morajo biti združljivi s sekalnikom.
- Temperatura okolja:Višje temperature okolja lahko zmanjšajo razpoložljivo toplotno zmogljivost.
- Prezračevanje omare:Za odvajanje toplote sta bistvenega pomena ustrezen pretok zraka in prostor za namestitev.
- Vzporedno delovanje:Več sekalnikov se lahko upošteva, kadar zavorna zahteva presega zmogljivost ene enote.
Za inženirsko oceno koristne informacije vključujejo model VFD, nazivno moč motorja, vrsto obremenitve, zahtevani čas pojemka, frekvenco zaviranja, obstoječe specifikacije upora in pričakovani delovni cikel.
Kje se uporabljajo zavorni sekalniki?
Zavorni sekalniki so široko uporabni v industrijskih pogonskih sistemih, kjer lahko hiter pojemek, velika vztrajnost ali obremenitve pri remontu vrnejo veliko energije v vodilo DC.
| Aplikacija | Tipična zahteva za zaviranje |
|---|---|
| Dvigala | Nadzoruje regenerativno energijo med vožnjo navzdol in hitrim pojemkom |
| Dvižna oprema | Obvladuje regenerativno energijo, proizvedeno med zniževanjem obremenitev |
| Žerjavi | Podpira dinamično zaviranje dvižnih in visokovztrajnostnih bremen |
| Centrifuge | Upravlja energijo, ki nastane med hitrim zaustavljanjem |
| Tekoči trakovi | Nadzoruje napetost enosmernega vodila, ko premikajoča se bremena ustvarjajo regenerativno energijo |
| Tekstilni stroji | Podpira pogoste cikle pospeševanja in zaviranja |
| Papirni stroji | Pomaga pri upravljanju zahtev po dinamičnem zaviranju v neprekinjeni proizvodnji |
| Strojna orodja | Podpira hitro ustavljanje in nadzorovano upočasnjevanje |
| Industrijski pralni stroji | Obvlada ponavljajoče se zavorne cikle |
Zavorni sekalnik proti zavornemu uporu
Pogosta napačna predstava je, da zavorni sekalnik in zavorni upor opravljata isto funkcijo. V resnici so komplementarne komponente znotraj dinamičnega zavornega sistema.
| Komponenta | Glavna funkcija |
|---|---|
| DC Bus | Zagotavlja električno povezavo med VFD in zavornim tokokrogom |
| Zavorni sekalnik | Nadzoruje, kdaj se regenerativna energija prenaša iz vodila DC |
| Zavorni upor | Pretvori preneseno električno energijo v toploto |
Čoper torej deluje kot preklopni krmilnik, medtem ko upor deluje kot element za odvajanje energije. Obe komponenti morata biti pravilno usklajeni s pogonskim sistemom in delovnim ciklom zaviranja.
Katere zaščitne funkcije so pomembne?
Ker lahko zavorni tokokrogi prenesejo veliko električne in toplotne energije, so zaščitne funkcije pomembne za zanesljivo industrijsko delovanje. Odvisno od izbrane konfiguracije lahko serija Dufew CBU vključuje več zaščitnih funkcij.
- Prenapetostna zaščita vodila DC
- Zaščita zavornega kroga pred kratkim stikom
- Zaščita pred previsoko temperaturo
- Zaščita pred napakami hladilnega ventilatorja
- Izhod releja napake
Rele za napako lahko zagotovi signal zunanjemu krmilnemu sistemu, ko pride do definirane napake. To lahko pomaga pri integraciji zavornega kroga v širšo strategijo industrijske avtomatizacije in zaščite.
Premisleki glede namestitve in zagona
Pravilna namestitev je bistvena za električno varnost in zavorno učinkovitost. Preden zaženejo zavorni sekljalnik, bi morali inženirji preveriti celoten zavorni tokokrog, namesto da preverjajo sekljalnik ločeno.
- Potrdite, da se napetostni razred sekalnika ujema s pogonskim sistemom.
- Verify the DC bus polarity before connection.
- Preverite upor in nazivno moč zavornega upora.
- Prepričajte se, da so vsi priključki pravilno priključeni in trdno pritrjeni.
- Zagotovite zadostno prezračevanje in prostor za namestitev.
- Po potrebi ločite napajalno ožičenje od občutljivega krmilnega in signalnega ožičenja.
- Priključite vezje releja za napako, ko to zahteva krmilna arhitektura.
- Pred vklopom sistema izvedite električne preglede.
Prisilno zračno hlajenje je lahko pomembno za aplikacije, ki vključujejo visoko zavorno frekvenco ali znatno zavorno moč. Dejanska toplotna zmogljivost je odvisna od zavorne moči, delovnega cikla, temperature okolice, prezračevanja ohišja, prostora za namestitev in delovne frekvence.
Namestitev in zagon mora opraviti usposobljeno električarsko osebje v skladu z veljavno dokumentacijo izdelka in električnimi zahtevami.
Premisleki glede proizvodnje in kakovosti
Za industrijske stranke, ki kupujejo zavorni sekljalnik od kitajskega proizvajalca ali dobavitelja, je treba oceniti zmogljivost izdelka skupaj s proizvodno zmogljivostjo, preskusnimi postopki, dokumentacijo in tehnično podporo.
Dufew Electric proizvaja komponente močnostne elektronike za aplikacije industrijskega pogona in krmiljenja moči, vključno z zavornimi sekalniki, zavornimi upori, zavornimi enotami, reaktorji, filtri, transformatorji in industrijskimi upori.
Odvisno od konfiguracije izdelka lahko nadzor kakovosti vključuje:
- Pregled vhodnega materiala
- Pregled električnega priključka
- Testiranje izolacijske upornosti
- Preskušanje dielektrične trdnosti
- Preverjanje preklopne funkcije
- Preverjanje zaščitne funkcije
- Pregled hladilnega ventilatorja
- Kontrola sponk in dimenzij
- Končni pregled in pakiranje izdelka
Serija CBU je izdelana v skladu z veljavnimi zahtevami GB/T 12668, medtem ko Dufew Electric vzdržuje ustrezne certifikate ISO in CE v okviru svojega sistema kakovosti in skladnosti izdelkov. Posebne certifikacijske dokumente in tehnične zapise je treba potrditi glede na izbrani model in zahteve projekta.
Pogosta vprašanja o zavornih motorjih
1. Kaj je glavni namen zavornega sekalnika?
Zavorni sekalnik nadzoruje regenerativno energijo, vrnjeno v vodilo DC VFD-ja med upočasnjevanjem motorja ali remontom. Odvečno energijo preklopi na zavorni upor, da prepreči prekomerno napetost enosmernega vodila.
2. Ali zavorni sekalnik nadomešča zavorni upor?
Ne. Obe komponenti opravljata različne funkcije. Zavorni čoper krmili preklopno pot, medtem ko zavorni upor pretvarja regenerativno električno energijo v toploto. Običajno sta zasnovana za skupno delovanje.
3. Ali lahko en zavorni sekalnik podpira zaviranje z visoko močjo?
Odvisno je od zahtevane zavorne moči, delovnega cikla, napetosti enosmernega vodila, konfiguracije upora in izbranega modela. Če ena enota ne zadošča, se lahko glede na zasnovo sistema vzporedno poveže več združljivih sekalnikov.
4. Katere napetostne sisteme lahko podpira serija Dufew CBU?
Serija CBU je na voljo za pogonske sisteme 220 V, 380 V in 690 V. Ustrezen model in zavorno napetost je treba izbrati glede na značilnosti vodila DC VFD in uporabo.
5. Katere podatke je treba navesti, ko zahtevate zavorni sekalnik?
Za natančno tehnično izbiro navedite model pogona, sistemsko napetost, moč motorja, vrsto obremenitve, čas pojemka, frekvenco zaviranja, zahtevano zavorno moč, specifikacije zavornega upora, delovni cikel, pogoje okolja in zahteve za namestitev, kadar koli so na voljo.
Zaključek
Pravilno izbranaZavorni sekalniklahko igra pomembno vlogo pri nadzoru regenerativne energije in vzdrževanju stabilne napetosti vodila DC v zahtevnih VFD aplikacijah. Od dvigal in žerjavov do centrifug, tekočih trakov, tekstilne opreme in obdelovalnih strojev lahko prava kombinacija sekalnika, zavornega upora, hladilnega sistema in zaščitnih funkcij izboljša dinamično zanesljivost zaviranja. Če ocenjujete zavorni sekalnik za nov pogonski sistem ali potrebujete pomoč pri ujemanju napetosti, zavorne moči, specifikacij upora in delovnega cikla,kontaktirajte nasda se z Dufew Electric pogovorite o svojih zahtevah glede aplikacije in določite primerno konfiguracijo.
