Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

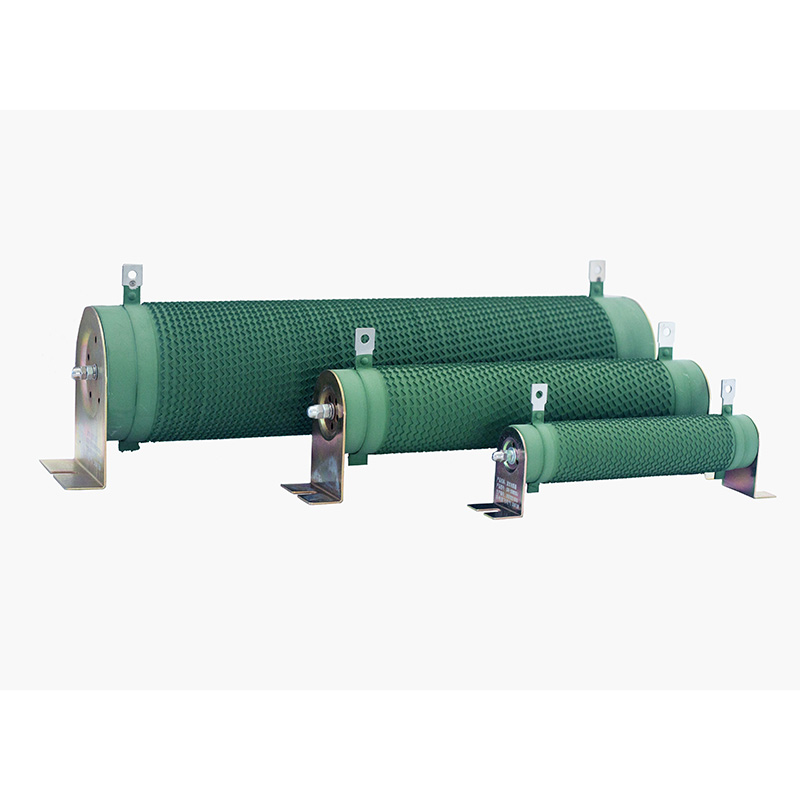

Inverterski valoviti upor serije DUFEW CRR je visoko zmogljiva zavorna komponenta, zasnovana za inverterske sisteme za odvajanje energije. Med hitrim pojemkom motorja se regenerativna energija vrne v vodilo DC pretvornika, kar povzroči dvig napetosti. Brez ustreznega upravljanja z energijo lahko previsoka napetost sproži prenapetostno zaščito ali poškoduje močnostne polprevodniške komponente.
Serija CRR uporablja visokokakovostni trak iz zlitine nikelj-krom (Ni-Cr) ali Constantan, ki je natančno oblikovan v valovito strukturo in navpično navit okoli votlega keramičnega jedra z visoko vsebnostjo aluminijevega oksida. Ta zasnova poveča območje odvajanja toplote, izboljša toplotno učinkovitost in zmanjša parazitsko induktivnost, da zmanjša napetostne skoke med visokofrekvenčnim preklopom.
Izdelek, zasnovan za pogoje pogostega zaviranja, zagotavlja močno kratkotrajno preobremenitev, stabilno toplotno zmogljivost in zanesljivo delovanje v industrijskih okoljih. Običajno se uporablja v dvigalih, žerjavih, valjarnah, strojih za brizganje, centrifugah, tekočih trakovih in drugih pogonskih sistemih s spremenljivo frekvenco.
Med pojemkom motorja se regenerativna energija prenese iz pretvornika DC vodila v zavorno enoto in pretvori v toploto preko uporovnega elementa. Ta postopek pomaga preprečiti prenapetost vodila DC, zaščiti komponente pretvornika in vzdržuje stabilno zavorno zmogljivost pri ponavljajočih se delovnih pogojih.
| Koda modela | Pomen | Opis |
|---|---|---|
| CRR | Serija izdelkov | Inverterski valovit upor |
| 2500 W | Nazivna moč | 2500 vatov |
| 54,4R | Nazivna odpornost | 54,4 Ω |
| J | Toleranca odpornosti | J = ±5 % (izbirno: K = ±10 %, H = ±3 %) |
| Parameter | Specifikacija |
|---|---|
| Razpon moči | 50W-10kW |
| Delovna napetost | ≤1200V |
| Območje odpornosti | 0,01Ω--1kΩ |
| Toleranca odpornosti | ±3%, ±5%, ±10% |
| Ocena zaščite | IP00 |
| Temperaturni koeficient (TCR) | ≤300 ppm/°C |
| Ocena zaviralca gorenja | UL 94V-2 |
| Standard skladnosti | GB/T 5792 |
Upor je zgrajen na enodelnem keramičnem jedru z visoko vsebnostjo aluminijevega oksida z votlim zračnim kanalom, ki spodbuja stalen pretok zraka za učinkovito hlajenje. Keramična struktura vzdrži ponavljajoče se visokotemperaturne zavorne cikle brez razpok, ohranja odlično izolacijo in učinkovito absorbira toplotni šok med hitrim razprševanjem energije.
Grelni element je izdelan iz traku iz zlitine niklja in kroma z visoko upornostjo, ki je natančno vtisnjen v neprekinjen valovit profil. V primerjavi z običajnim navijanjem okrogle žice valoviti trak zagotavlja večjo površino za odvajanje toplote, večjo nosilnost toka in stabilnejši upor pri ponavljajočih se pogojih start-stop zaviranja. Temperaturni koeficient ostaja nižji300 ppm/°C.
Sponke, zaklepne sponke in montažni nosilci so izdelani iz odebeljenega nerjavečega jekla s protikorozijsko pasivizacijo. Sklop ohranja varno mehansko pritrditev pod neprekinjenimi vibracijami, vzdrži ponavljajočo se toploto spajkanja in zmanjša kontaktni upor, ki ga povzroča oksidacija, kar zagotavlja zanesljivo delovanje v zahtevnih inverterskih aplikacijah.
Okolju prijazen anorganski izolacijski premaz zagotavlja odlično odpornost na visoke temperature, korozijo, vlago in prah. Med kratkotrajnimi pogoji preobremenitve lahko upor sveti rdeče, ne da bi pri tem povzročil odprti plamen, kar pomaga izboljšati varnost pri delovanju in hkrati podaljša življenjsko dobo traku iz zlitine v industrijskih okoljih.
Posebej zasnovan za aplikacije zaviranja VFD, upor hitro razprši regenerativno energijo, ki nastane med pojemkom motorja, učinkovito preprečuje dvig napetosti vodila DC in odpravlja alarme prenapetosti inverterja (OV).
Navpično navit trak iz valovite zlitine zagotavlja znatno večjo hladilno površino kot običajni žični upori. V kombinaciji z votlim keramičnim jedrom zagotavlja učinkovit prenos toplote, nižje delovne temperature in stabilno delovanje med pogostimi start-stop zaviranji.
Zasnovan, da zdrži10-kratna nazivna moč za do 5 sekund, upor zlahka obvladuje visokoenergijske impulze, ki nastanejo med zaustavitvami v sili, spuščanjem velike obremenitve in hitrim pojemkom motorja brez vidnih poškodb.
Izdelan iz keramike z visoko vsebnostjo aluminijevega oksida, strojne opreme iz nerjavečega jekla za težke obremenitve in ognjevarne prevleke UL94V-2 nudi upor odlično odpornost na vibracije, korozijo, prah, vlago in ponavljajoče se toplotne cikle, kar zagotavlja dolgoročno zanesljivost v zahtevnih industrijskih aplikacijah.
Ojačan montažni sklop iz nerjavečega jekla ohranja varne električne povezave tudi pri stalnih vibracijah, zaradi česar je upor idealen za žerjave, valjarne, dvigala in drugo težko opremo, ki jo poganja inverter.
Na voljo s toleranco odpornosti±3 %, ±5 % in ±10 %, serija CRR pokriva nazivne moči od50W do 10kWin podpira vrednosti upora po meri, dimenzije, sloge sponk in konfiguracije namestitve za izpolnjevanje posebnih zahtev pretvornika.
Anorganska izolacijska prevleka je negorljiva, brez dima in skladna zUL94V-2zahteve. V pogojih preobremenitve upor sveti rdeče, ne da bi povzročil odprt plamen, kar pomaga izboljšati varnost delovanja.
Idealno za žerjave, dvigala, dvigala, vitle in dvižne ploščadi, ki zahtevajo pogosto pospeševanje in zaviranje, hkrati pa ohranjajo stabilno delovanje pretvornika.
Primerno za valjarne, stroje za brizganje, CNC opremo, stroje za vlečenje žice, tekstilne stroje in drugo predelovalno opremo s ponavljajočimi se zavornimi cikli.
Pogosto se uporablja v transportnih sistemih, avtomatiziranih proizvodnih linijah, logistični opremi in avtomatizaciji skladišč za absorbiranje regenerativne zavorne energije in izboljšanje stabilnosti sistema.
Priporočljivo za sisteme za testiranje motorjev, opremo za simulacijo obremenitve, laboratorijske testne mize, centrifuge in druge specializirane industrijske aplikacije, ki zahtevajo zanesljivo odvajanje zavorne energije.
DUFEW je specializirano za razvoj in proizvodnjo visokokakovostnih močnostnih elektronskih komponent, ki zagotavljajo zanesljive izdelke in integrirane rešitve za industrijske uporabnike, distributerje in stranke OEM.
Sodobni proizvodni obrati, standardizirani proizvodni procesi in strog nadzor kakovosti zagotavljajo stabilno električno delovanje, dosledno kakovost izdelkov in zanesljivo dolgoročno delovanje.
Poleg inverterskih zavornih uporov DUFEW ponuja obsežno paleto izdelkov močnostne elektronike, vključno z reaktorji, zavornimi enotami, filtri, transformatorji, bremenskimi bankami in različnimi rešitvami industrijskih uporov.
Prilagojene vrednosti upora, nazivne moči, dimenzije, konfiguracije sponk in možnosti vgradnje so na voljo na podlagi risb ali tehničnih specifikacij strank.
Z učinkovitim vodenjem proizvodnje in izkušeno inženirsko podporo DUFEW zagotavlja stabilne dobavne roke, hitro tehnično pomoč in strokovne storitve izbire izdelkov za globalne stranke.
| Značilno | Testni pogoji | Učinkovitost |
|---|---|---|
| Dielektrična vzdržljiva napetost | 2500VAC / 50Hz / 60s | Tok uhajanja ≤10mA |
| Izolacijska upornost | 1000 VDC | ≥100MΩ |
| Kratkočasna preobremenitev | 10× nazivna moč za 5 sekund | Brez vidnih poškodb |
| Naloži življenje | Ciklično delovanje (10s VKLOP/90s IZKLOP) | > 9000 ur |
| Odpornost na vlažno toploto | 40 °C ±2 °C, 90--95 % RH, 100 ur | ΔR ≤ ±(1%R + 0,05Ω) |
| Hitro kroženje temperature | -55 °C / 55 °C / 155 °C, po 15 minut, 5 ciklov | ΔR ≤ ±(2%R + 0,05Ω) |
| Odpornost na vročino | 350°C 2 uri | Brez vidnih razbarvanj ali poškodb |
| Temperaturni koeficient | Nazivna obremenitev v primerjavi z začetnim uporom | <300 ppm/°C |
| Odpornost proti ognju | 10× nazivna moč za 5 minut | Rdeče sveti brez odprtega ognja |
| Značilno | Testni pogoji | Učinkovitost |
|---|---|---|
| Trdnost terminala | 45N / 30 sekund | Brez zrahljanja ali vidnih poškodb |
| Odpornost na vibracije | 5--200Hz, 1g, 98m/s² | Brez vidnih strukturnih poškodb |
| Odpornost na vročino spajkanja | Priključki so za 3 sekunde potopljeni v spajkanje pri 350±5°C | ΔR ≤ ±(1%R + 0,05Ω) |
| Spajkanje | Priključki so za 5 sekund potopljeni v spajkanje pri 235±5°C | Pokritost spajkanja ≥95% |
Opomba: Vsi podatki o delovanju so pridobljeni v standardnih laboratorijskih testnih pogojih v skladu zGB/T 5792za zagotavljanje dosledne kakovosti in zanesljivega delovanja izdelka.
| Primerjalni element | DUFEW inverterski valovit upor | Splošni močnostni upor |
|---|---|---|
| Primarna aplikacija | Zasnovan posebej za dinamično zaviranje VFD in regenerativno odvajanje energije | Zasnovan za neprekinjeno disipacijo moči in električna vezja za splošne namene |
| Delovna dolžnost | Kratkotrajno, visokoenergijsko impulzno delovanje s prekinitvami delovnih ciklov | Neprekinjeno ali ustaljeno delovanje |
| Izbirna metoda | Upornost, izbrana glede na specifikacije pretvornika; nazivna moč, izračunana na podlagi zavornega delovnega cikla | Izbrano glede na zahteve glede neprekinjenega odvajanja moči |
| Zmogljivost preobremenitve | Zdrži do10× nazivne moči za 5 sekund, idealno za regenerativno zaviranje | Omejena preobremenitvena zmogljivost; ni primeren za ponavljajoče se visokoenergetske impulze |
| Odvajanje toplote | Struktura valovitega traku zagotavlja veliko hladilno površino za učinkovit prenos toplote | Običajno navijanje ponuja omejeno učinkovitost hlajenja |
| Delovna temperatura | Temperatura površine do300°Cz350°Ctoplotno odporen premaz | Običajno spodaj200°Codvisno od vrste upora |
| Zatiranje napetostnih konic | Valovito navitje pomaga zmanjšati konice preklopne napetosti in izboljša stabilnost pretvornika | Brez optimizacije za zatiranje napetostnih konic |
| Mehanska zanesljivost | Sponke in nosilci iz nerjavečega jekla zagotavljajo odlično odpornost na vibracije za težko industrijsko opremo | Standardna konstrukcija za splošne električne aplikacije |
| Tipične aplikacije | Dvigala, žerjavi, valjarne, servo sistemi, stroji za brizganje, transporterji | Splošna elektronska oprema, napajalniki, svetlobna vezja in industrijski nadzorni sistemi |
O: Inverterski zavorni upor je posebej zasnovan za absorpcijo regenerativne energije, ki nastane med pojemkom motorja. Za razliko od standardnih močnostnih uporov deluje v pogojih kratkotrajnega, visokoenergetskega impulza in je optimiziran za intermitentno zaviranje in ne za stalno disipacijo moči.
O: Vrednost upora mora slediti specifikacijam, ki jih priporoča proizvajalec pretvornika, medtem ko mora biti nazivna moč izbrana glede na frekvenco zaviranja, čas zaviranja, delovni cikel in moč motorja. Če niste prepričani, lahko ekipa inženirjev DUFEW priporoči ustrezen model glede na vašo aplikacijo.
O: Na splošno jeni priporočljivo. Različni pretvorniki imajo lahko različne zavorne napetosti in zaporedja delovanja. Souporaba upora lahko povzroči nestabilno delovanje ali nezadostno zavorno zmogljivost. Če je potreben skupni upor, je treba skrbno izračunati vrednost upora in nazivno moč.
O: Da. Nudimo proizvodne storitve OEM in ODM, vključno s prilagojenimi vrednostmi upora, nazivnimi močmi, dimenzijami, slogi sponk, montažnimi nosilci in celovitimi rešitvami na podlagi risb ali tehničnih specifikacij strank.
O: Zasnovan je za standardne zavorne aplikacije VFD, kjer sta primarni zahtevi visoka zmogljivost preobremenitve in učinkovito odvajanje toplote. ANeinduktivni valovit uporse priporoča za visokofrekvenčna vezja PWM, sisteme za shranjevanje energije in aplikacije, kjer je izjemno nizka induktivnost kritična.
O: Inverterski zavorni upori se pogosto uporabljajo v dvigalih, žerjavih, dvigalih, valjarnah, strojih za brizganje, transporterjih, tekstilnih strojih, avtomatiziranih proizvodnih linijah, servo pogonskih sistemih in opremi za obnovljivo energijo.
DUFEW zagotavlja visoko kakovostInverterski valoviti uporiza industrijsko avtomatizacijo, obnovljive vire energije in motorne pogone po vsem svetu. Ne glede na to, ali potrebujete standardni izdelek ali popolnoma prilagojeno rešitev, je naša ekipa inženirjev pripravljena podpreti vaš projekt s strokovnimi priporočili in hitro izdelavo.
- Proizvodnja OEM & ODM
- Prilagojene vrednosti upora
- Ocene moči po meri (50W--10kW)
- Mere po meri in možnosti namestitve
- Tehnična podpora pri izbiri
- Stabilna masovna proizvodnja
- Hitra globalna dostava
Obrnite se na DUFEW še danes, da se pogovorite o svoji prijavi ali zahtevate konkurenčno ponudbo.
