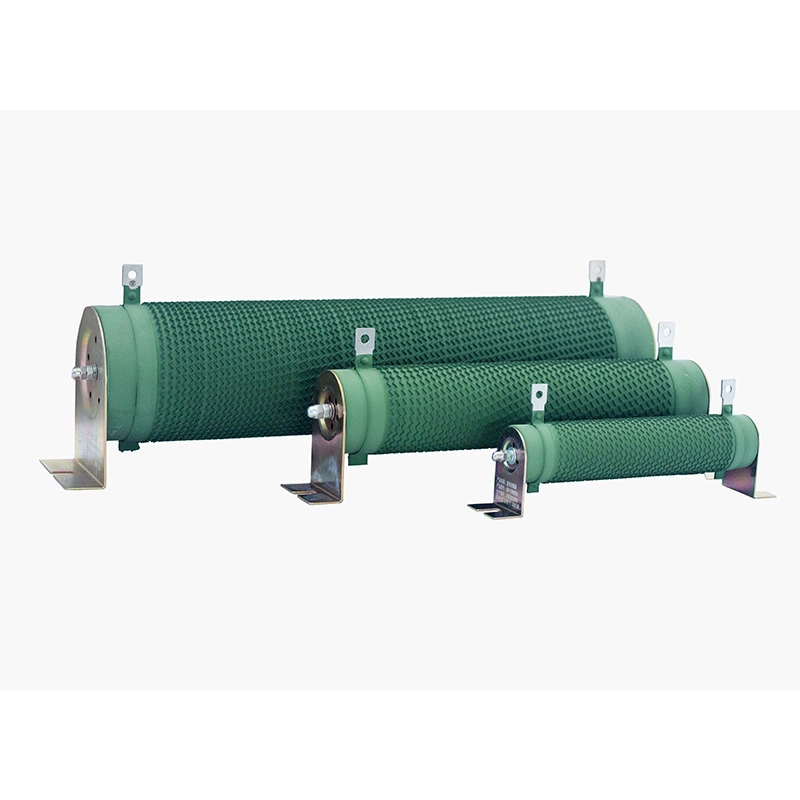

Neinduktivni valoviti upor serije DUFEW CRR je visoko zmogljiv pasivni upor za odvajanje energije, posebej optimiziran za srednje- in visokofrekvenčna impulzna vezja. Izdelek z edinstveno strukturo neinduktivnega navijanja z navpičnim valovitim ravnim trakom ponuja nazivne moči od 50 W do 10 kW, vrednosti upora od 0,01 Ω do 1 kΩ, tri možnosti tolerance upora in največjo delovno napetost 1200 V.
Zasnovan z odlično zmogljivostjo impulzne preobremenitve in stabilno toplotno zmogljivostjo, se pogosto uporablja za odvajanje energije, zaznavanje toka, zaviranje, zatiranje prenapetosti in testiranje obremenitve v sistemih obnovljive energije, industrijski avtomatizaciji in laboratorijski testni opremi po vsem svetu.
| Koda modela | Pomen | Opis |
| CRR | serija | Neinduktivni valovit upor |
| 2500 W | Nazivna moč | 2500 W |
| 54,4R | Nazivna odpornost | 54,4Ω |
| J | Toleranca odpornosti | J = ±5 % (izbirno: K = ±10 %, H = ±3 %) |
| Parameter | Specifikacija |
| Razpon moči | 50W–10kW |
| Delovna napetost | ≤1200V |
| Območje odpornosti | 0,01Ω–1kΩ |
| Toleranca odpornosti | ±3% / ±5% / ±10% |
| Ocena zaščite | IP00 |
| Temperaturni koeficient (TCR) | ≤300 ppm/°C |
| Ocena zaviralca gorenja | UL 94V-2 |
| Standard skladnosti | GB/T 5792 |
Votlo jedro, izdelano iz enodelne izolacijske keramike z visoko vsebnostjo aluminijevega oksida, ima notranji konvekcijski zračni kanal za učinkovito odvajanje toplote. Zagotavlja odlično odpornost na vibracije in ohranja stabilno izolacijo pri temperaturah do 350°C. Keramična struktura vzdrži ponavljajoče se cikle visokih in nizkih temperatur brez razpok.
Ploščat trak iz zlitine je natančno vtisnjen v neprekinjen valovit profil, ki zagotavlja izjemno nizek temperaturni koeficient odpornosti (TCR). Na voljo sta dva zlitina, ki ustrezata različnim aplikacijam: nikelj-krom (Ni-Cr) za neprekinjeno visokozmogljivo zaviranje in odvajanje energije ter Constantan za natančna zaznavna vezja z nizkim tokom.
Končne objemke, sponke in montažni nosilci so izdelani iz odebeljenega nerjavečega jekla s pasivirano protikorozijsko obdelavo. Sklop prestane preskus vlečenja terminala 45N brez zrahljanja, nudi odlično odpornost na vročino spajkanja in zmanjšuje kontaktno segrevanje zaradi oksidacije.
Z uporabo dvožične reverzne neinduktivne tehnike navijanja je mogoče ekvivalentno serijsko induktivnost (ESL) običajno nadzorovati pod 10nH, zaradi česar je upor primeren za visokofrekvenčna preklopna vezja, ki delujejo pri frekvencah do 100 kHz.
●Izjemno nizka induktivnost – Valovita struktura v kombinaciji z vzvratnim neinduktivnim navitjem učinkovito odpravlja samoinduktivnost, zavira visokofrekvenčna nihanja in napetostne konice ter ščiti močnostne polprevodniške naprave.
● Odlično odvajanje toplote – Navpična valovita zasnova poveča hladilno površino, medtem ko keramično jedro zagotavlja učinkovito toplotno prevodnost, kar omogoča večjo gostoto moči in nižji dvig temperature.
● Izjemna preobremenitvena zmogljivost – zdrži 10× nazivno moč za 5 sekund brez vidnih poškodb, zaradi česar je idealen za aplikacije zaviranja in absorpcije prenapetosti.
●Dolga življenjska doba – Življenjska doba ciklične obremenitve presega 9000 ur (10 s praznjenja / 90 s interval), s premazom, odpornim na staranje, in keramičnim jedrom brez deformacij.
● Okolju prijazen – Anorganski okolju prijazen premaz ne proizvaja dima, strupenih plinov in je v skladu z varnostnimi zahtevami RoHS in UL.
● Prilagodljiva prilagoditev – vrednost upora, nazivno moč, mere, usmerjenost sponk in pritrdilne nosilce je mogoče prilagoditi glede na risbe ali specifikacije.
Pretvorniki za shranjevanje energije, fotonapetostni pretvorniki, sistemi za krmiljenje naklona vetrnih turbin, testne obremenitve baterijskih paketov, upori za predpolnjenje in praznjenje za hitro polnjenje z enosmernim tokom.
Srednje- in visokofrekvenčni pogoni s spremenljivo frekvenco, servo pogoni, regenerativno zaviranje, luški žerjavi, dvigala, valjarne, stroji za vlečenje žice in tekstilna oprema, sistemi za disipacijo energije.
Visokofrekvenčne močnostne obremenitvene banke, testne mize za impulzne signale, sistemi za staranje napajalnika, natančno zaznavanje toka, dušilni in dušilni upori.
CNC stroji za žično rezanje EDM, oprema za obločno varjenje, sistemi za dviganje in razsvetljavo, centrifuge, papirni stroji in zlagalniki.
Omejitev visokofrekvenčnega toka, upori za zagon motorja, absorpcija prenapetostne energije v ohišju srednje napetosti.
DUFEW je specializirano za raziskave in razvoj ter proizvodnjo močnostnih elektronskih komponent, ki zagotavljajo zanesljive izdelke in integrirane rešitve za industrijske uporabnike, distributerje in stranke OEM.
Ponujamo celotno paleto izdelkov močnostne elektronike, vključno z upori, zavornimi enotami, reaktorji, transformatorji, filtri in sistemi bremenskih bank, ki zagotavljajo vse na enem mestu za različne potrebe uporabe.
Strogi proizvodni procesi, sodobne proizvodne linije in strog nadzor kakovosti zagotavljajo dosledno delovanje izdelka, dolgo življenjsko dobo in zanesljivo delovanje.
Na voljo so prilagojene vrednosti upora, nazivne moči, dimenzije, konfiguracije sponk in možnosti namestitve, ki ustrezajo vašim specifičnim tehničnim zahtevam.
Učinkovito vodenje proizvodnje in odzivna tehnična podpora pomagata skrajšati dobavne roke in zagotavljata zanesljivo pomoč od izbire izdelka do poprodajnih storitev.
| Značilno | Testni pogoji | Učinkovitost |
| Dielektrična vzdržljiva napetost | 2500VAC / 50Hz / 60s | Uhajajoči tok ≤10mA |
| Izolacijska upornost | 1000 VDC | ≥100MΩ |
| Kratkočasna preobremenitev | 10× nazivna moč za 5s | Brez vidnih poškodb |
| Dolgotrajna življenjska doba obremenitve | Ciklično delovanje (10 s vklopljeno / 90 s izklopljeno) | 9.000 ur |
| Stacionarna vlažna toplota | 40 °C ±2 °C, 90–95 % RH, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Hitra sprememba temperature | -55 °C / 55 °C / 155 °C, po 15 min, 5 ciklov | ΔR ≤ ±(2%R + 0,05Ω) |
| Odpornost na vročino | 350°C / 2h | Brez očitne spremembe barve ali poškodb |
| Temperaturni koeficient | Nazivna odpornost proti statični odpornosti | <300 ppm/°C |
| Odpornost proti ognju | 10× nazivna moč za 5 min | Rdeče vroče brez odprtega ognja |
| Značilno | Testni pogoji | Učinkovitost |
| Trdnost terminala | 45N / 30s | Brez ohlapnosti ali vidnih poškodb |
| Odpornost na vibracije | 5–200Hz, 1g, 98m/s² | Brez vidnih strukturnih poškodb |
| Odpornost na vročino spajkanja | Sponke, potopljene v 350±5°C spajkanje za 3 s | ΔR ≤ ±(1%R + 0,05Ω) |
| Spajkanje | Priključki, potopljeni v 235±5°C spajkanje za 5 s | Pokritost spajkanja ≥95% |
| Primerjalni element | Neinduktivni valovit upor | Običajni upori (ogljikov film / kovinski film / standardna žična navitost) |
| Namen oblikovanja | Optimiziran za visokofrekvenčni impulz, VFD zaviranje in regenerativno odvajanje energije | Zasnovan za splošne aplikacije z nizkim signalom in konstantno močjo |
| Zatiranje parazitske induktivnosti | Reverzno prepleteno valovito navitje zmanjša induktivnost na manj kot eno desetino običajnih žičnih vrst | Brez aktivnega dušenja induktivnosti; standardne žične izvedbe imajo visoko parazitsko induktivnost |
| Pulzni odziv | Hiter impulzni odziv z minimalnim zaostankom napetosti | Opazno induktivno shranjevanje energije in napetostni rep |
| Zatiranje harmonik in konic | Znatno zmanjša harmonične motnje in napetostne konice | Visoka induktivnost lahko ojača impulzne konice in popačenje signala |
| Toplotno kroženje in staranje | Enakomerna porazdelitev toplotne napetosti; zamik upora ≤1 % pri dolgotrajnem cikliranju | Luščenje filma in čezmerni odmik odpornosti pri pogostih termičnih ciklih |
V1: Ali neinduktivna zasnova vpliva na nazivno moč ali natančnost upora?
O: Ne. Metoda neinduktivnega navijanja spremeni le porazdelitev magnetnega polja tokovne poti. Ne vpliva negativno na upornost, sposobnost odvajanja toplote ali zmogljivost traku iz zlitine. Toleranca upora in temperaturni koeficient ostajata enaka kot pri standardni različici.
V2: Kako lahko ugotovim, ali je potrebna neinduktivna različica?
O: Če vaše vezje uporablja visokofrekvenčno krmiljenje PWM, hitro preklapljanje IGBT ali se pojavi prenapetostno zvonjenje in popačenje valov, je priporočljiva neinduktivna različica. Za običajne zavorne aplikacije 50/60 Hz običajno zadostuje standardni valovit upor.
V3: Ali je mogoče prilagoditi posebne vrednosti upora ali dimenzije?
O: Da. DUFEW zagotavlja popolno prilagoditev, vključno z vrednostmi upora nad 0,01Ω–1kΩ, nazivnimi močmi, dolžino in premerom keramične cevi, položaji sponk in konfiguracijami montažnih nosilcev. Vzorce je mogoče hitro izdelati na podlagi risb ali specifikacij.
V4: Kaj je treba storiti, če odmik upora po dolgotrajni uporabi preseže tolerančno območje?
O: Dolgotrajna visokotemperaturna oksidacija, visoka vlažnost in pogoste preobremenitve lahko poškodujejo trak iz zlitine. Če izolacijska upornost pade pod 100 MΩ, je priporočljiva zamenjava. Izboljšanje prezračevanja omare in izbira upora z zadostno rezervo moči lahko znatno podaljša življenjsko dobo.
Ne glede na to, ali potrebujete standardni model ali popolnoma prilagojeno rešitev, je ekipa inženirjev DUFEW pripravljena pomagati. Pošljite nam svoje risbe ali tehnične specifikacije, da prejmete strokovna priporočila in hitro ponudbo.
