Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

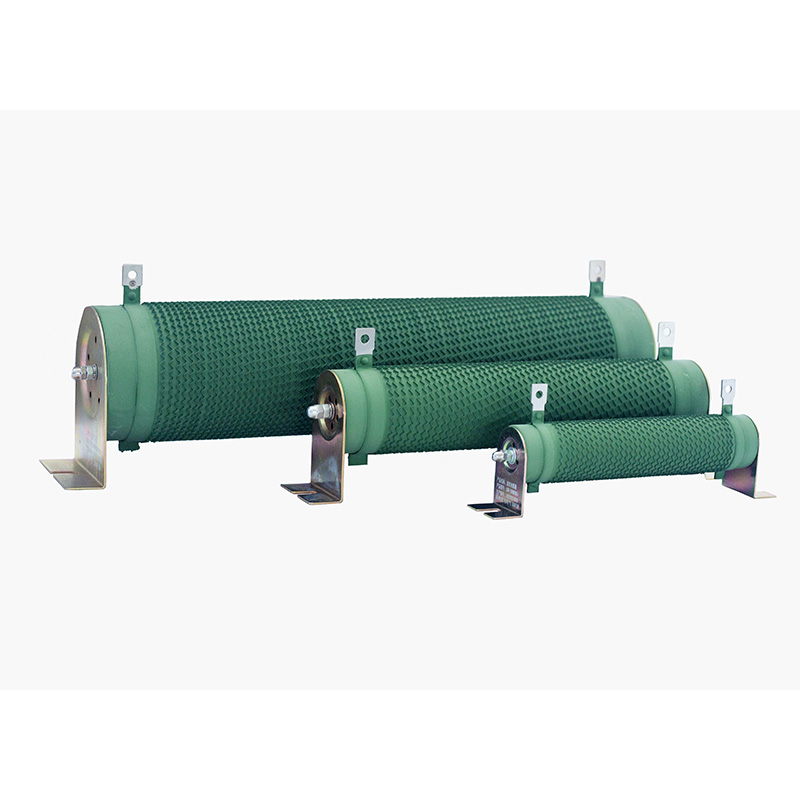

Valoviti upori serije DUFEW CRR so zasnovani za zahtevne industrijske aplikacije, vključno z zavornimi sistemi VFD, testiranjem obremenitve močnostne elektronike, dinamičnim zaviranjem in zaščito tokokrogov. Z visoko močjo, odličnim odvajanjem toplote in dolgo življenjsko dobo zagotavljajo stabilno in zanesljivo delovanje v težkih delovnih okoljih.
Uporovni element je izdelan iz visokokakovostnega traku iz nikelj-kroma (Ni-Cr) ali konstantanske zlitine, ki je z avtomatsko opremo natančno navit v valovit profil in robno nameščen na visokofrekvenčno votlo keramično jedro. Varno je pritrjen s sponkami iz nerjavečega jekla za izboljšanje odpornosti proti tresljajem in mehanske stabilnosti, medtem ko trpežni terminali iz nerjavečega jekla zagotavljajo odlično odpornost proti koroziji in zanesljive električne povezave.
Za večjo vzdržljivost je površina upora prevlečena z okolju prijazno izolacijsko prevleko, ki zavira gorenje UL94V-2, ki je brez dima, ni strupena, odporna proti oksidaciji in zelo odporna na vlago in staranje. Izdelki, izdelani v skladu s standardi GB-5792, podpirajo vodoravno in navpično namestitev, kar omogoča prilagodljivo integracijo v električne krmilne omare ali samostojne uporne sklope.
| Koda modela | Pomen | Opis |
| CRR | serija | Valoviti upor |
| 2500 W | Nazivna moč | 2500 W |
| 54,4R | Nazivna odpornost | 54,4Ω |
| J | Toleranca odpornosti | J = ±5 % (izbirno: K = ±10 %, H = ±3 %) |
| Parameter | Specifikacija |
| Razpon moči | 50W–10KW |
| Delovna napetost | ≤1200V |
| Območje odpornosti | 0,01Ω–1KΩ |
| Toleranca odpornosti | ±3% / ±5% / ±10% |
| Ocena zaščite | IP00 |
| Temperaturni koeficient (TCR) | ≤300 ppm/°C |
| Ocena zaviralca gorenja | UL 94V-2 |
| Standard skladnosti | GB/T 5792 |
1: Izolacijsko jedro: uporablja visokofrekvenčno votlo keramično cev, ki nudi odlično odpornost na visoke temperature, strukturno togost in odpornost na udarce, kar zagotavlja stabilnost uporovnega elementa v pogojih delovanja pri visokih temperaturah.
2: Upornostni element: uporablja visokokakovosten trak iz nikelj-kroma ali konstantanske zlitine, ki ga odlikuje nizek temperaturni koeficient in visoka preobremenitvena zmogljivost. Valovita zasnova z navitimi robovi poveča površino za odvajanje toplote, hkrati pa zmanjša induktivnost.
3: Montaža in sponke: sponke iz nerjavečega jekla pritrdijo uporovni trak, da preprečijo premik ali zrahljanje; terminali so izdelani iz nerjavečega jekla z odebeljeno konstrukcijo in površinsko obdelavo, kar zagotavlja odpornost proti koroziji, zaščito pred rjavenjem in enostavno povezavo.
4: Površinski premaz: vsebuje okolju prijazen zeleni izolacijski premaz z močnim oprijemom in oznako UL94V-2 za negorljivost. Je odporen proti koroziji, brez dima, netoksičen in brez vonja, učinkovito ščiti odporni trak pred oksidacijo in podaljšuje življenjsko dobo.
5: Celotna struktura: nazivne moči segajo od 50 W do 10 KW, z vrednostmi upora od 0,01 Ω do 1 KΩ in delovnimi napetostmi do 1200 V; struktura valovitega traku z robom združuje nizko induktivnost z visoko natančnostjo.
● Valovita struktura z robom, ki nudi veliko površino za odvajanje toplote in odlično toplotno stabilnost
●Visokofrekvenčno votlo keramično jedro; odporen na visoke temperature, robusten in odporen na udarce
● Visokokakovostna uporna žica iz zlitine; nizek temperaturni koeficient (≤300 ppm/°C) in visoka natančnost
● Močna kratkotrajna preobremenitvena zmogljivost; zdrži 10-kratno nazivno moč 5 sekund brez vidnih poškodb
● terminali iz nerjavečega jekla; proti koroziji, odporni proti rji in zanesljivi priključki
●Okolju prijazen premaz; negorljiv in odporen proti koroziji; brez dima, nestrupen in brez vonja
● Strogo preverjanje delovanja; popolnoma skladen s standardi za odpornost na napetost, vlažno vročino in toplotni udar
●Skladen s standardi GB-5792; zanesljiva kakovost
Zavorni upori za pogone s spremenljivo frekvenco (VFD); zaščitni upori za servo pogone; uporovne obremenitve za testiranje močnostne elektronike; vzorčni upori za napajalna vezja; upori za omejevanje toka za motorne pogone; zagonski upori; zaščitni upori vezja. Široko se uporablja v opremi v panogah, kot so dvigala, pristaniški stroji, valjarne, žerjavi, vitli, stroji za brizganje, stroji za vlečenje žice, centrifuge, tekstilni stroji, oprema za tiskanje in barvanje, zlagalniki, stroji za izdelavo papirja, odrska oprema in sistemi za testiranje.
| Električne značilnosti | Testni pogoji | Učinkovitost |
| Dielektrična vzdržljiva napetost | 2500VAC / 50Hz / 60s | Uhajajoči tok ≤10mA |
| Izolacijska upornost | 1000 VDC | Izolacijska upornost ≥100MΩ |
| Kratkočasna preobremenitev | 10× nazivna moč za 5s | Brez vidnih poškodb |
| Dolgotrajna življenjska doba obremenitve | Ciklični preizkus ob vklopu (10 s pod napetostjo, 90 s izklopljen) | > 9000 ur |
| Stacionarna vlažna toplota | 40°C ±2°C, 90%–95% RH, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Hitra sprememba temperature | -55 °C, 55 °C, 155 °C, 15 min pri vsaki temperaturi, 5 ciklov | ΔR ≤ ±(2%R + 0,05Ω) |
| Odpornost na vročino | 350°C / 2h | Brez očitne spremembe barve ali poškodb |
| Temperaturni koeficient (TCR) | Odpornost pod nazivno obremenitvijo v primerjavi s statično odpornostjo | ≤300 ppm/°C |
| Odpornost proti ognju | 10× nazivna moč za 5 min | Rdeče vroče brez odprtega ognja |
| Mehanske lastnosti | Testni pogoji | Učinkovitost |
| Trdnost terminala | 45N / 30s | Brez ohlapnosti ali vidnih poškodb |
| Odpornost na vibracije | 5–200Hz, 1g, 98m/s² | Brez vidnih poškodb zunanje strukture |
| Odpornost na vročino spajkanja | Svinčene sponke, potopljene v 350±5℃ spajk za 3 s | ΔR ≤ ±(1%R + 0,05Ω); brez vidnih zunanjih poškodb, oznake ostanejo jasne |
| Spajkanje | Priključki, potopljeni v 235±5℃ spajk za 5 s | Pokritost s spajkami na površini terminala ≥95 % |
| Primerjalna merila | Valoviti upor | Konvencionalni ogljikov/kovinski filmski upor |
| Ravnanje z močjo | Zasnovan za uporabo z visoko močjo, 50W–10kW; vzdrži 10× nazivno moč za kratkotrajne preobremenitve | Običajno 0,1–20 W; zlahka poškodovan v pogojih preobremenitve |
| Temperaturna odpornost in življenjska doba | Odporen na temperature do 350°C; ciklična življenjska doba presega 9000 ur | Nizka toplotna odpornost; uporovni film se pod dolgotrajnimi visokimi temperaturami stara in lušči |
| Trenutna zmogljivost | Primerno za aplikacije z visokim tokom, zaviranje motorja, regenerativno praznjenje in razbremenitev | Zasnovan predvsem za nizkotokovna signalna vezja PCB |
| Induktivne karakteristike | Standardni modeli imajo večjo induktivnost; na voljo so neinduktivne valovite različice | Zasnova brez tuljav z zelo nizko induktivnostjo, primerna za visokofrekvenčna vezja nizke moči |
| Okoljska vzdržljivost | Keramično jedro s terminali iz nerjavečega jekla zagotavlja odlično odpornost na vibracije in udarce | Tankoplastna struktura ima šibkejši oprijem in je bolj dovzetna za okvaro zaradi vibracij |
| Stroškovna učinkovitost | Zelo stroškovno učinkovit za aplikacije z visoko močjo; višji stroški za ocene nizke moči | Nizki stroški za aplikacije z nizko porabo energije; drago in manj praktično za zahteve po visoki moči |
V1: Kako izberem upor z ustrezno močjo?
O: Izberite upor z nazivno močjo, ki je 1,5 do 2-krat večja od dejanske porabe energije v vezju. Upoštevajte tudi zmanjšanje moči zaradi temperature okolja; za okolja z visoko temperaturo je potrebna večja moč.
V2: Ali je normalno, da je površinska temperatura upora zelo visoka?
O: Valoviti upori DUFEW med delovanjem pretvarjajo električno energijo v toploto, zato je visoka površinska temperatura normalna. Zagotovite, da je mesto namestitve dobro prezračeno in brez vnetljivih materialov. Če je temperatura neobičajno visoka, preverite preobremenitev ali izbiro premajhne nazivne moči.
V3: Kakšen je priporočen način namestitve uporov?
O: Izdelek podpira vodoravno ali navpično namestitev; horizontalna montaža je prednostna za olajšanje naravnega konvekcijskega hlajenja. Zagotovite dovolj prostora okoli ohišja upora (na splošno vsaj toliko, kot je premer upora) in se izogibajte njegovi namestitvi poravnano s stenami ohišja ali drugimi komponentami, ki proizvajajo toploto. Če je več uporov nameščenih drug poleg drugega, mora biti razmik med njimi vsaj 50 mm.
V4: Kakšne so stopnje tolerance odpornosti za serijo CRR in kako izberem?
O: Serija DUFEW CRR ponuja tri stopnje tolerance: razred K (±10%), razred J (±5%) in razred H (±3%). Razred J (±5 %) na splošno zadostuje za industrijsko zaviranje in obremenitev; za tokokroge natančnega merjenja ali vzorčenja je za večjo natančnost priporočljiv razred H (±3%).
