Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

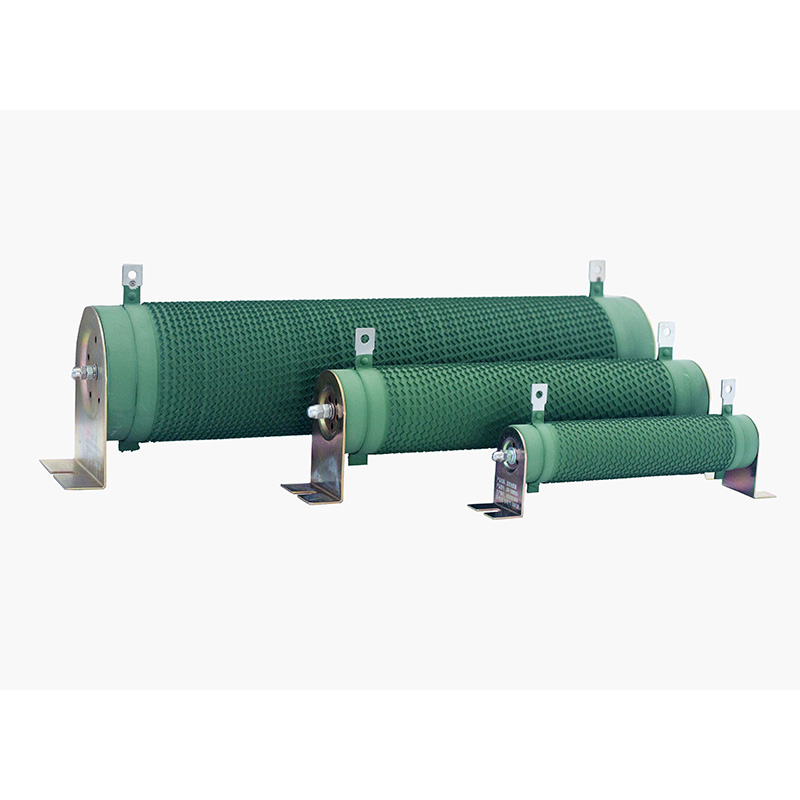

Cevni upor DUFEW je visokozmogljiva žična komponenta, zgrajena s strukturo keramične cevi, ki zagotavlja električno izolacijo in učinkovit prenos toplote. Uporovne žice iz nikelj-kroma (Ni-Cr), manganina ali zlitine Constantan so natančno navite okoli keramičnega jedra za doseganje stabilne odpornosti, močne preobremenitvene zmogljivosti in dosledne toplotne zmogljivosti.
Zasnova keramične cevi izboljša gostoto moči in učinkovitost hlajenja s prenosom toplote skozi notranjo strukturo jedra. Po navitju je upor prevlečen z visokotemperaturno ognjevarno izolacijsko plastjo, ki ščiti uporovno žico pred oksidacijo, vlago in vplivi okolja, kar pomaga ohranjati stabilno delovanje v industrijskih pogojih.
Ta upor, ki je primeren za industrijske energetske aplikacije, se pogosto uporablja v zavornih sistemih VFD, zagonskih tokokrogih motorjev, opremi za testiranje obremenitve, varilnih strojih in drugih električnih sistemih, ki zahtevajo nadzorovano disipacijo energije in zanesljivo toplotno delovanje.
Upor pretvarja električno energijo v toploto skozi uporovno legirano žico, navito okoli keramične cevi. Keramično jedro zagotavlja izolacijo, hkrati pa pomaga prenašati toploto v okolico za učinkovit nadzor temperature.
S stabilnim delovanjem pri visokem toku, kratkotrajni preobremenitvi in ponavljajočih se preklopnih pogojih je primeren za dinamično zaviranje, zagon motorja, omejevanje toka, simulacijo obremenitve, padec napetosti in aplikacije porabe energije.
| Koda modela | Pomen | Opis |
|---|---|---|
| CRR | Serija izdelkov | Cevni upor |
| 2500 W | Nazivna moč | 2500 vatov |
| 54,4R | Nazivna odpornost | 54,4 Ω |
| J | Toleranca odpornosti | J = ±5 % (izbirno: K = ±10 %, H = ±3 %) |
| Parameter | Specifikacija |
|---|---|
| Razpon moči | 50W-10kW |
| Delovna napetost | ≤1200V |
| Območje odpornosti | 0,01Ω--1kΩ |
| Toleranca odpornosti | ±3%, ±5%, ±10% |
| Ocena zaščite | IP00 |
| Temperaturni koeficient (TCR) | ≤300 ppm/°C |
| Ocena zaviralca gorenja | UL 94V-2 |
| Standard skladnosti | GB/T 5792 |
Struktura navitja neposredno vpliva na sposobnost odvajanja toplote upora, induktivnost in primernost uporabe.
Uporovna žica je navita v običajen spiralni vzorec okoli keramične cevi. Ta struktura ponuja preprosto in ekonomično rešitev za aplikacije nizkofrekvenčnega odvajanja moči, kjer induktivnost ni kritična skrb.
Uporovna žica je oblikovana v valovit profil in nameščena navpično na keramično cev. Ta zasnova bistveno poveča hladilno površino, hkrati pa zmanjša parazitsko induktivnost, zaradi česar je idealna za VFD zavorne sisteme, impulzne obremenitve in aplikacije, ki zahtevajo izboljšano toplotno zmogljivost.
Zagotavlja trajno vrednost upora in je primeren za večino standardnih industrijskih aplikacij, ki zahtevajo stabilno delovanje brez vzdrževanja.
Upor je mogoče prilagoditi s premično kovinsko objemko ali mehanizmom za nabijanje, kar omogoča prilagodljive nastavitve upora za zagon opreme, testiranje in aplikacije s spremenljivo obremenitvijo.
Na voljo z več odcepnimi točkami za zagotavljanje različnih vrednosti upora iz enega samega upora, zaradi česar je primeren za kompleksna električna vezja in večstopenjski nadzor obremenitve.
Cev, izdelana iz visokokakovostne izolacijske keramike, zagotavlja odlično dielektrično trdnost, učinkovit prenos toplote, visoko mehansko trdnost in izjemno odpornost na toplotni šok med neprekinjenim industrijskim delovanjem.
Uporovna žica, ki je na voljo v zlitinah nikelj-krom (Ni-Cr), manganin in konstantan, ponuja stabilne električne lastnosti, odlično sposobnost preobremenitve in dolgoročno stabilnost upora pri ponavljajočih se termičnih ciklih.
Okolju prijazna anorganska izolacijska prevleka ščiti uporovno žico pred oksidacijo, vlago, prahom in korozijo, hkrati pa zagotavlja zanesljivo negorljivo delovanje v skladu z zahtevami UL94V-2.
Keramična cev deluje kot izolacijska podpora in učinkovit medij za odvajanje toplote, kar omogoča uporu, da zagotavlja višje nazivne moči znotraj kompaktnega odtisa. Zaradi tega je idealen za industrijske aplikacije, kjer je prostor za namestitev omejen.
Visoka toplotna prevodnost keramične cevi omogoča hiter prenos toplote z uporovne žice na okoliški zrak. Izbirno navpično valovito navitje še dodatno poveča hladilno površino, izboljša zmogljivost stalne obremenitve in zmanjša delovno temperaturo.
Izdelan iz visokokakovostnih keramičnih materialov in zaščiten z visokotemperaturno anorgansko izolacijsko prevleko, lahko upor prenese delovne temperature do 350°C. Različice, prevlečene s steklenim emajlom, so na voljo za aplikacije, ki zahtevajo temperature do 375 °C.
Zasnovan za visokotokovne in kratkotrajne preobremenitvene aplikacije, upor zagotavlja odlično odpornost na toplotni šok in ponavljajoče se impulzne obremenitve. Zelo je primeren za aplikacije za zagon motorja, dinamično zaviranje in testiranje obremenitve.
DUFEW ponuja fiksne, nastavljive, večterminalne, nizkoinduktivne in po meri oblikovane cevaste upore za izpolnjevanje različnih električnih in mehanskih zahtev v različnih panogah.
Upor je mogoče dobaviti z različnimi montažnimi nosilci in konfiguracijami sponk, kar omogoča priročno namestitev v električne omarice, obremenitve, opremo za testiranje in industrijske stroje.
Žica iz vrhunske odporne zlitine, trpežna keramična struktura in zaščitna prevleka, odporna na oksidacijo, zagotavljajo stabilne vrednosti upora, odlično toplotno stabilnost in podaljšano življenjsko dobo v zahtevnih pogojih delovanja.
Pogosto se uporablja v varilnih strojih, industrijskih krmilnih omaricah in sistemih električne avtomatizacije za omejevanje toka, padec napetosti in disipacijo energije.
Primerno za banke obremenitev, opremo za testiranje izgorevanja, sisteme za praznjenje akumulatorjev in teste staranja napajalnika, kjer se zahteva stabilno odvajanje moči.
Uporablja se v VFD zavornih sistemih majhne in srednje moči, zagonskih tokokrogih motorjev, servo pogonskih sistemih in industrijski opremi za prenos, ki zahtevajo zanesljivo zaviranje in nadzor obremenitve.
Uporablja se v električni merilni opremi, zaščitnih vezjih, stikalnih napravah in nadzornih ploščah za zagotavljanje stabilnega upora in izboljšanje zanesljivosti vezja.
Idealna nadomestna rešitev za vzdrževanje industrijske opreme, nadgradnje strojev in proizvodnjo OEM, s prilagodljivo prilagoditvijo, ki je na voljo mednarodnim strankam.
| Značilno | Testni pogoji | Učinkovitost |
|---|---|---|
| Dielektrična vzdržljiva napetost | 2500VAC / 50Hz / 60s | Tok uhajanja ≤10mA |
| Izolacijska upornost | 1000 VDC | ≥100MΩ |
| Kratkočasna preobremenitev | 10× nazivna moč za 5 sekund | Brez vidnih poškodb |
| Naloži življenje | Ciklično delovanje (10s VKLOP/90s IZKLOP) | > 9000 ur |
| Odpornost na vlažno toploto | 40 °C ±2 °C, 90--95 % RH, 100 ur | ΔR ≤ ±(1%R + 0,05Ω) |
| Hitro kroženje temperature | -55 °C / 55 °C / 155 °C, po 15 minut, 5 ciklov | ΔR ≤ ±(2%R + 0,05Ω) |
| Odpornost na vročino | 350°C 2 uri | Brez vidnih razbarvanj ali poškodb |
| Temperaturni koeficient (TCR) | Nazivna obremenitev v primerjavi z začetnim uporom | <300 ppm/°C |
| Odpornost proti ognju | 10× nazivna moč za 5 minut | Rdeče sveti brez odprtega ognja |
| Značilno | Testni pogoji | Učinkovitost |
|---|---|---|
| Trdnost terminala | 45N / 30 sekund | Brez zrahljanja ali vidnih poškodb |
| Odpornost na vibracije | 5--200Hz, 1g, 98m/s² | Brez vidnih strukturnih poškodb |
| Odpornost na vročino spajkanja | Priključki so za 3 sekunde potopljeni v spajkanje pri 350±5°C | ΔR ≤ ±(1%R + 0,05Ω) |
| Spajkanje | Priključki so za 5 sekund potopljeni v spajkanje pri 235±5°C | Pokritost spajkanja ≥95% |
Opomba: Vsi podatki o zmogljivosti so izmerjeni v standardnih laboratorijskih pogojih v skladu z GB/T 5792. Dejanska zmogljivost se lahko razlikuje glede na pogoje namestitve, temperaturo okolja in delovni cikel.
| Primerjalni element | Cevni upor DUFEW | Konvencionalni necevni močnostni upor |
|---|---|---|
| Jedrna struktura | Visoko trdna keramična cev služi kot izolacijska podpora in medij za odvajanje toplote | Nosilna struktura je predvsem mehanska, z relativno omejeno sposobnostjo odvajanja toplote |
| Gostota moči | Večja izhodna moč znotraj istega namestitvenega prostora zaradi učinkovite toplotne prevodnosti | Nižja gostota moči zaradi konstrukcijskih in hladilnih omejitev |
| Odvajanje toplote | Keramična cev omogoča hiter prenos toplote; opcijsko valovito navijanje dodatno izboljša učinkovitost hlajenja | Odvajanje toplote je odvisno predvsem od površine in je na splošno manj učinkovito |
| Možnosti konfiguracije | Na voljo v fiksni, nastavljivi, večkončni in nizkoinduktivni različici | Večinoma modeli s fiksnim uporom z omejeno prilagodljivostjo konfiguracije |
| Mehanska trdnost | Debelostenska keramična konstrukcija iz aluminijevega oksida nudi odlično odpornost na udarce in dolgoročno strukturno stabilnost | Tanke keramične ali filmske strukture so bolj dovzetne za razpoke ali poškodbe med transportom in namestitvijo |
| Vzdrževanje | Gladka cilindrična površina zmanjša nabiranje prahu in poenostavi rutinsko čiščenje | Na nepravilnih površinah se lažje nabira prah, kar zahteva pogostejše čiščenje |
| Tipične aplikacije | Dinamično zaviranje, zagon motorja, obremenitve, oprema za testiranje, industrijska avtomatizacija, varilni stroji | Splošna elektronska vezja in običajne aplikacije za disipacijo moči |
DUFEW je specializirano za načrtovanje in proizvodnjo industrijskih močnostnih uporov in močnostnih elektronskih komponent, ki zagotavljajo zanesljive izdelke za globalne proizvajalce originalne opreme, distributerje in industrijske uporabnike.
Naš portfelj izdelkov vključuje cevaste upore, valovite upore, upore v aluminijastem ohišju, banke zavornih uporov, reaktorje, zavorne enote, transformatorje, filtre in sisteme za testiranje obremenitve.
Vsak izdelek je izdelan po standardiziranih proizvodnih procesih in je pred odpremo podvržen obsežnemu električnemu in mehanskemu testiranju, da se zagotovi stabilno delovanje in dosledna kakovost.
Zagotavljamo prilagojene vrednosti upora, nazivne moči, dimenzije, tipe sponk, strukture navitij in rešitve za montažo na podlagi risb strank ali zahtev uporabe.
S sodobnimi proizvodnimi zmogljivostmi in izkušeno inženirsko ekipo DUFEW zagotavlja stabilno proizvodno zmogljivost, hitre dobavne roke in strokovno tehnično podporo skozi vaš projekt.
O: Cevasti upor je vrsta žičnega upora, ki kot izolacijsko jedro uporablja keramično cev. V primerjavi s ploščatimi ali ploščatimi zasnovami ponuja cevasta struktura boljše odvajanje toplote, večjo gostoto moči, izboljšano mehansko trdnost in večjo prilagodljivost za nastavljive ali večterminalne konfiguracije.
O: Da. DUFEW nudi popolne storitve prilagajanja OEM in ODM, vključno z vrednostmi upora, nazivnimi močmi, dimenzijami, materiali odpornih žic, tipi sponk, montažnimi nosilci, nastavljivimi strukturami in konfiguracijami z več sponkami na podlagi vaših risb ali aplikacijskih zahtev.
O: Standardna različica ima odprto konstrukcijo IP00 in je namenjena vgradnji v električne omarice ali opremo. Pri visoki vlažnosti ali težkih delovnih okoljih priporočamo, da izberete različico, prevlečeno s steklenim emajlom ali posebej zaščiteno, ali pa uporabite ustrezne ukrepe za zaščito in zaščito pred vlago.
O: Zamenjava se mora ujemati z izvirno vrednostjo upora, nazivno močjo, delovno napetostjo in dimenzijami namestitve. Če izvirni model ni na voljo, lahko DUFEW priporoči enakovredno ali nadgrajeno rešitev na podlagi vaše aplikacije, da zagotovi varno in zanesljivo delovanje.
O: Fiksni modeli so idealni za opremo s stabilnimi zahtevami glede odpornosti, medtem ko so nastavljive različice bolj primerne za zagon, testiranje, simulacijo obremenitve in aplikacije, ki zahtevajo prilagoditev odpornosti med delovanjem.
O: Široko se uporablja v motornih pogonih, inverterskih zavornih sistemih, varilni opremi, bremenskih bankah, opremi za testiranje moči, industrijski avtomatizaciji, električnih nadzornih ploščah, sistemih za praznjenje baterij, opremi za obnovljive vire energije, železniških sistemih in drugih težkih industrijskih aplikacijah.
DUFEW proizvaja visokokakovostne cevaste upore za industrijsko krmiljenje moči, zavorne sisteme, testiranje obremenitve in aplikacije za disipacijo energije. Ne glede na to, ali potrebujete standardni izdelek ali popolnoma prilagojeno rešitev, je naša ekipa inženirjev pripravljena zagotoviti strokovno tehnično podporo in hitre ponudbe.
- Proizvodnja OEM & ODM
- Vrednosti odpornosti po meri
- Nazivne moči od 50 W do 10 kW
- Nastavljive in večterminalne zasnove
- Mere po meri in rešitve za montažo
- Inženirska podpora pri izbiri
- Stabilna masovna proizvodnja
- Dostava po vsem svetu
Obrnite se na DUFEW še danes, da se pogovorite o svojih zahtevah za prijavo in prejmete prilagojeno ponudbo.
