Zavorni modul se uporablja, ko frekvenčni pretvornik potrebuje dodatno dinamično zavorno zmogljivost. Zagotavlja nadzorovano električno pot za regenerativno energijo, ko napetost enosmernega vodila naraste med zaviranjem.

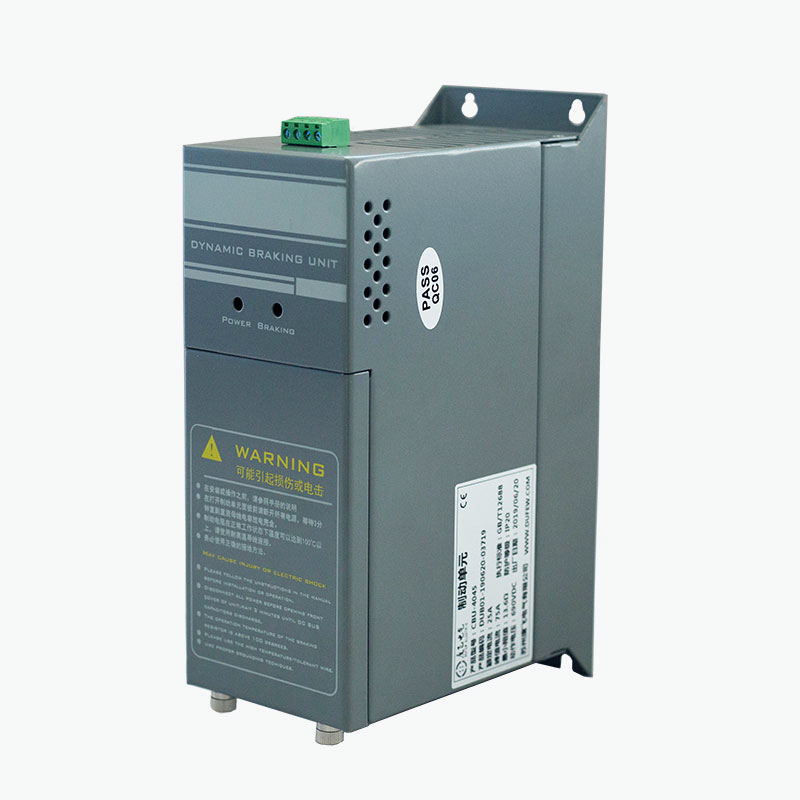

Serija CBU je povezana med VFD DC vodilom in zunanjim zavornim uporom. Modul nadzira napetost vodila DC in krmili preklopno vezje IGBT v skladu s konfiguriranim zavornim pragom.
Za razliko od regenerativnega pogonskega sistema zavorni krog ne vrača energije v električno omrežje. Namesto tega se regenerativna energija prenese na zavorni upor in pretvori v toploto.
Ta konfiguracija je uporabna za pogonske sisteme, kjer je vgrajena zavorna zmogljivost VFD nezadostna ali kjer je potreben zunanji zavorni krog.
Med normalnim delovanjem motorja se električna energija dovaja iz VFD v motor. Med hitrim pojemkom ali remontom se lahko smer toka energije obrne in motor začasno deluje kot generator.
Regenerativna energija se nato vrne v DC vodilo VFD-ja, kar povzroči povečanje napetosti vodila.
Serija CBU se na to spremembo napetosti odzove v naslednjem zaporedju:
Napetost DC-Bus narašča → IGBT se vklopi → Zavorni upor prejme regenerativno energijo → Energija se pretvori v toploto → Napetost DC-Bus pade → IGBT se izklopi
IGBT torej deluje kot elektronsko krmiljeno stikalo med vodilom DC in zavornim uporom.
Preklopni prag določa, kdaj postane zavorni krog aktiven, medtem ko upor določa, koliko regenerativne energije se lahko razprši. Modul in upor morata biti torej izbrana glede na pogonsko napetost, zavorno moč, zavorno frekvenco in delovni cikel.
Serija CBU uporablja integrirano zasnovo na ravni plošče. Glavne funkcije zaviranja in nadzora so vključene v modul in ne porazdeljene med več ločenih kontrolnih komponent.
Modul vključuje:
- IGBT močnostno preklopno vezje
- Zaznavanje napetosti DC vodila
- Zavorno krmilno vezje
- Nadzor temperature
- Nadzor hladilnega ventilatorja
- Zaščita pred napakami
- Izhod napake releja
- DC bus and braking resistor terminals
Struktura je namenjena neposredni integraciji v ustrezne VFD krmilne omare.
Zunanji zavorni upor ostaja ločena komponenta, ker je odgovoren za pretvorbo regenerativne električne energije v toploto.
Zavorno vezje uporablja IGBT kot glavno stikalno napravo. Preklopno stanje se krmili glede na napetost vodila DC in ne z mehanskimi preklopnimi komponentami.
Modul spremlja delovno temperaturo in krmili hladilni ventilator glede na podane temperaturne pragove. Serija CBU zažene ventilator pri približno 45 °C temperaturi modula in zagotavlja zaščito pred previsoko temperaturo pri približno 85 °C, glede na konfiguracijo izdelka.
Več modulov je možno povezati vzporedno, ko zahtevana zavorna zmogljivost presega zmogljivost posamezne enote. Za usklajeno delovanje je na voljo vmesnik za sinhronizacijo.
Zavorni prag je mogoče konfigurirati za različne pogoje napetosti DC-bus. Za sistem 380 VAC je tovarniška nastavitev DC690V, z drugimi stopnjami preklopa, ki so na voljo glede na podano konfiguracijo.
Modul vključuje zaščitne funkcije za razmere, kot so prenapetost, previsok tok, kratek stik in previsoka temperatura. Za zunanji nadzor napak je na voljo relejni izhod.
Zavorno vezje, krmilna elektronika, nadzor temperature in vmesnik za napake so integrirani v en sklop, kar omogoča namestitev modula znotraj razpoložljivega prostora krmilne omare VFD.
| Parameter | Specifikacija |
|---|---|
| Sistemska napetost | 220 VAC / 380 VAC / 690 VAC |
| Zavorna napetost --- 220 VAC Sistem | DC 340/360/380/400/420 V ±10 V |
| Zavorna napetost --- 380 VAC Sistem | DC 630/660/690/730/760 V ±10 V |
| Zavorna napetost --- 690 VAC Sistem | DC 1140 V ±10 V |
| Nadzorni način | Samodejno spremljanje napetosti vodila DC |
| Histereza | ≤10 V |
| Vzporedni odziv | ≤1 ms |
| Zagonska temperatura ventilatorja | 45°C temperatura modula |
| Zaščita pred previsoko temperaturo | 85°C |
| Izhod napake | Rele: 0,6 A / 250 VAC; 2 A / 30 VDC |
| Stopnja zaščite | IP20 ali višji |
| Stopnja zaviranja gorenja | UL94V-2 |
| Standardno | GB/T 12668 |
Opomba: Dejanski parametri delovanja so odvisni od izbranega modela CBU in aplikacije. Zavorni upor mora biti usklajen z modulom in pogonskim sistemom.

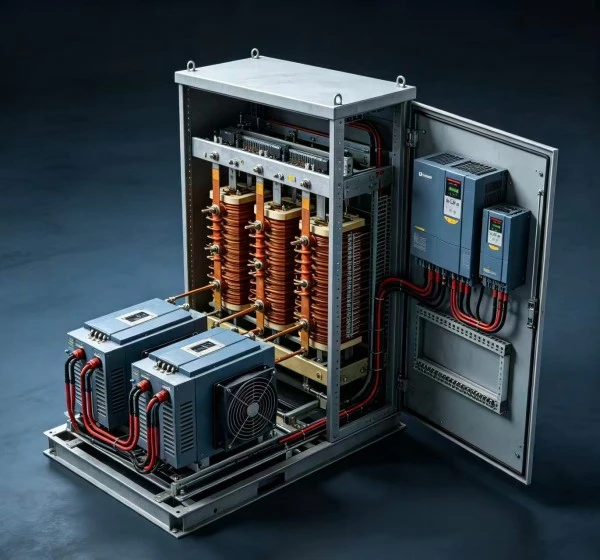

Tipična namestitev je sestavljena iz:
VFD DC vodilo → zavorni modul → zavorni upor
VFD krmili hitrost in navor motorja. Preklopna enota nadzoruje, kdaj je upor priključen na vodilo DC, medtem ko upor odvaja regenerirano električno energijo kot toploto.
| Komponenta | Glavna funkcija |
|---|---|
| VFD | Nadzoruje hitrost in navor motorja |
| DC Bus | Zagotavlja DC vmesni tok, skozi katerega se med zaviranjem vrača regenerirana energija |
| Zavorni modul | Priključi zavorno vezje, ko napetost DC-bus doseže konfiguriran prag |
| Zavorni upor | Pretvori regenerativno električno energijo v toploto |
Modul in upor je treba izbrati kot usklajeno zavorno vezje. Vrednost upora, nazivno moč, zavorno energijo, delovni cikel in napetost vodila DC je treba obravnavati skupaj, namesto da bi jih določili neodvisno.
| Aplikacija | Zakaj je morda potrebno dinamično zaviranje |
|---|---|
| Dvižna oprema | Spuščanje visečega bremena lahko vrne potencialno energijo v vodilo DC |
| Dvigala | Hitra upočasnitev in gibanje navzdol lahko ustvarita regenerativno energijo |
| Centrifuge | Velika rotacijska vztrajnost lahko proizvede veliko energije med pojemkom |
| Strojna orodja | Kratki časi pojemka lahko povzročijo dvig napetosti vodila DC |
| Tekstilni stroji | Ponavljajoče se spremembe hitrosti lahko zahtevajo dodatno zavorno zmogljivost |
| Industrijska pralna oprema | Vrtljiva bremena bodo morda potrebovala nadzorovano upočasnitev |
| Transportni sistemi | Remontna bremena lahko regenerirajo energijo med premikanjem navzdol |
| Projekti nadgradnje VFD | Obstoječi pogoni lahko zahtevajo dodatno zunanjo zavorno zmogljivost |
Potrebo po zavornem modulu bi bilo treba določiti na podlagi dejanske regenerativne energije in zavorne moči in ne zgolj na podlagi moči motorja.
| Parameter | Kaj preveriti |
|---|---|
| Pogonska napetost | 220 V, 380 V, 690 V ali veljavna sistemska napetost |
| DC napetost vodila | Normalna in največja delovna napetost |
| Moč motorja | Nazivna moč motorja |
| Vrsta obremenitve | Inercialna, remontna, dvižna ali druga obremenitev |
| Čas pojemka | Potreben čas za zmanjšanje hitrosti |
| Frekvenca zaviranja | Število zavornih dogodkov na delovni cikel |
| Delovni cikel | Odstotek časa, porabljenega za zaviranje |
| Zavorni upor | Odpornost, moč in toplotna ocena |
| Pogoji kabineta | Razpoložljivi prostor, prezračevanje in temperatura okolja |
| Vzporedna zahteva | Ali so potrebni dodatni moduli |
Za tehnično izbiro so najbolj koristne informacije:
Model pogona + napetost sistema + moč motorja + vrsta obremenitve + čas pojemka + frekvenca zaviranja + delovni cikel + podatki o zavornem uporu.
Modul je treba namestiti v skladu s shemo ožičenja CBU in zahtevami proizvajalca VFD vodila DC.
Ključne točke vključujejo:
1. Potrdite, da je napetost vodila DC VFD združljiva z izbranim modulom.
2. Uskladite upornost zavornega upora in nazivno moč z zavornim tokokrogom.
3. Vodilni in zavorni priključki za enosmerni tok naj bodo primerno veliki in čim krajši.
4. Zagotovite ustrezno prezračevanje okoli modula.
5. Zavorni upor hranite proč od komponent, občutljivih na toploto.
6. Priključite rele za napake, ko je potreben zunanji nadzor napak.
7. Pred vklopom vodila DC preverite vse električne povezave.
Ker lahko zavorni upor med delovanjem doseže visoke temperature, je treba posebno pozornost posvetiti mestu namestitve in toplotni razdalji.

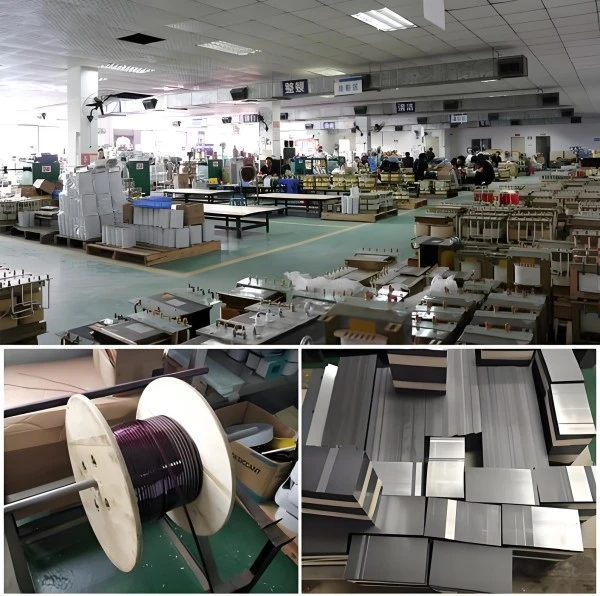

Dufew Electric proizvaja serijo CBU kot del svojega portfelja izdelkov močnostne elektronike, s postopki proizvodnje in inšpekcijskih pregledov, ki zajemajo ključne električne komponente, povezave, izolacijo, nadzorne funkcije in celotno zmogljivost izdelka.

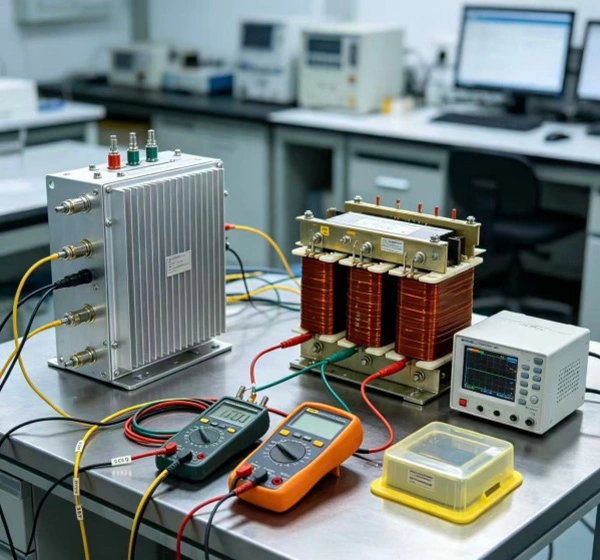

Odvisno od modela in uporabe lahko proizvodnja in pregled vključujeta pregled elektronskih komponent, preverjanje komponent IGBT, pregled sklopa tiskanega vezja, pregled sponk, testiranje izolacije, testiranje električnih funkcij, preverjanje zaščitnih funkcij, preverjanje nadzora temperature, testiranje releja za napake in pregled končnega izdelka.
Zapisnike o inšpekcijskih pregledih in tehnične dokumente, specifične za izdelek, je mogoče zagotoviti v skladu z zahtevami modela in projekta za podporo vrednotenju izdelka in tehničnemu preverjanju.
Serija CBU je izdelana v skladu z veljavnimi zahtevami GB/T 12668.

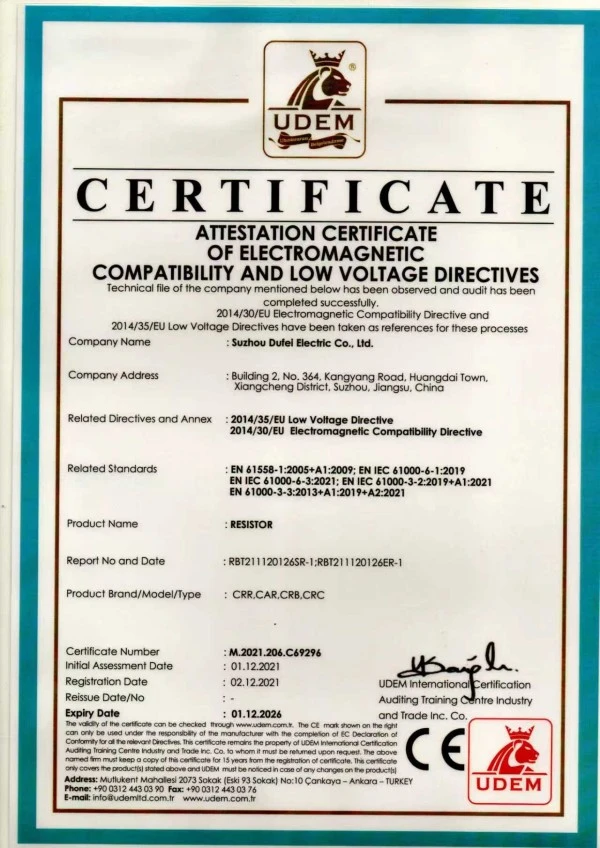

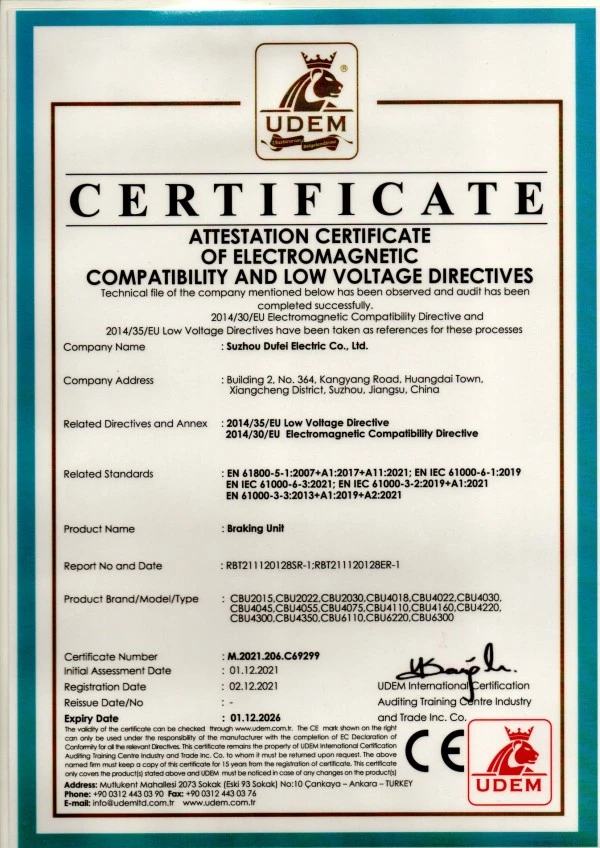

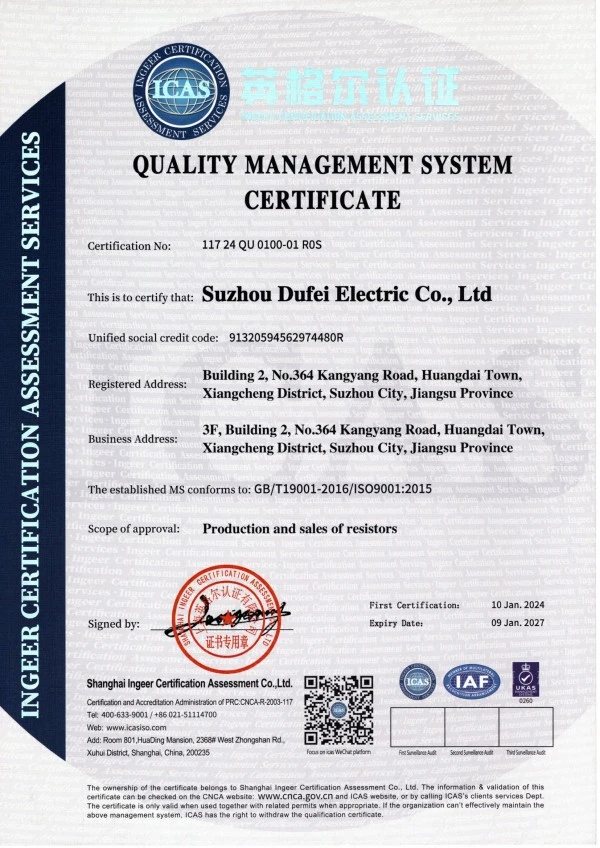

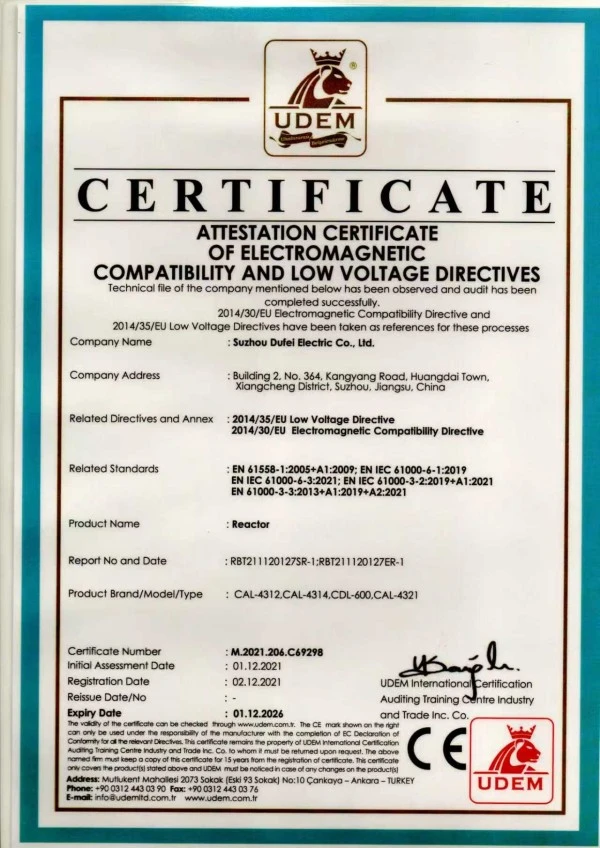

Dufew Electric ima tudi certifikate ISO in CE v okviru svojega sistema kakovosti in skladnosti izdelkov. Veljavne certifikate in tehnične dokumente je treba potrditi glede na specifično konfiguracijo izdelka.
Za aplikacije, ki zahtevajo dodatne komponente pogonskega sistema, obseg izdelkov Dufew Electric vključuje:
Zavorni upori · Zavorni sekalniki · Zavorni moduli · Vhodni reaktorji · Izhodni reaktorji · DC reaktorji · EMI filtri · dv/dt filtri · Sinusni filtri · Harmonični filtri · Transformatorji · Industrijski upori
Te komponente pokrivajo zahteve za zaviranje, filtriranje, reaktor in nadzor moči, ki se uporabljajo v industrijskih pogonskih sistemih.
Zavorni modul nadzoruje prenos regenerativne energije iz vodila DC VFD na zunanji zavorni upor, ko napetost vodila doseže konfigurirani zavorni prag.
Ne. Modul je preklopna komponenta, medtem ko upor pretvarja regenerativno električno energijo v toploto. Delujejo skupaj kot dinamični zavorni krog.
Povezan je prek vodila VFD DC in je običajno nameščen blizu pretvornika, če to dopušča postavitev omare. Povezava mora biti v skladu s shemo ožičenja izdelka in specifikacijami proizvajalca pogona.
Upoštevati je treba vrednost upora, nazivno moč, zavorno energijo, zavorno frekvenco in delovni cikel. Upor mora biti tudi združljiv z napetostjo vodila DC in izbrano enoto.
ja Več enot je mogoče povezati vzporedno, ko je potrebna dodatna zavorna zmogljivost. Vzporedno delovanje zahteva ustrezno sinhronizacijo, ožičenje vodila DC, konfiguracijo uporov in toplotno upravljanje.
Osnovna zavorna funkcija deluje samodejno glede na napetost vodila DC in običajno ne zahteva programiranja programske opreme. Pred uporabo je treba preveriti pravilno ožičenje, izbiro upora, hlajenje in zaščitne povezave.
ja Konstrukcija na ravni plošče omogoča integracijo v omarico, pod pogojem, da je na voljo ustrezen električni odmik, prezračevanje, odvajanje toplote in prostor za namestitev.
Koristne informacije vključujejo pogonsko napetost, moč motorja, vrsto obremenitve, čas pojemka, frekvenco zaviranja, delovni cikel, specifikacije zavornega upora in pogoje namestitve. Ti parametri se uporabljajo za določitev ustrezne konfiguracije za aplikacijo.
Za izbiro serije CBU Dufew Electric priporoča predložitev naslednjih informacij:
Model pogona · Sistemska napetost · Moč motorja · Vrsta obremenitve · Čas pojemka · Zavorna frekvenca · Delovni cikel · Specifikacija zavornega upora · Pogoji za namestitev v omaro
Izbira mora temeljiti na celotnem zavornem sistemu in ne samo na moči motorja. Ta pristop pomaga določiti ustrezno oceno modula, konfiguracijo upora, vzporedno razporeditev in toplotne zahteve.
