Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.
Filter pogona s spremenljivo frekvenco je nameščen okoli pogona s spremenljivo frekvenco za nadzor električnih motenj, ki nastanejo med regulacijo hitrosti motorja.
Tipična povezava je:
Napajanje → Vhodno filtriranje → VFD → Izhodno filtriranje → Motor
Oba razdelka obravnavata različne dele pogonskega sistema.
Vhodno filtriranje krmili elektromagnetne motnje med VFD in električnim omrežjem.
Izhodno filtriranje oslabi visokofrekvenčne komponente, ki nastanejo s preklapljanjem PWM, preden dosežejo motor po kablu.
Ta konfiguracija je namenjena aplikacijam, kjer je treba upoštevati EMI na strani napajanja in visokofrekvenčne učinke na strani motorja.
Razlikuje se od običajnega vhodnega EMI filtra, ki filtrira samo povezavo med napajalnikom in pogonom.
Stikalne naprave znotraj VFD ustvarjajo visokofrekvenčne električne komponente, ki lahko potujejo skozi napajalnik in vplivajo na drugo opremo v istem distribucijskem sistemu. Vhodni del uporablja magnetne in kapacitivne komponente za skupno in diferencialno slabljenje, ki lahko vključuje skupne dušilke, diferencialne induktivne komponente, kondenzatorje X, kondenzatorje Y in upore.
Vhodni oddelek je namenjen zatiranju elektromagnetnih motenj s prevodom in ne nadomešča namenskega harmoničnega kompenzacijskega sistema, kjer veljajo posebne zahteve glede nizkofrekvenčnega THD.
VFD proizvaja izhodno valovno obliko PWM s hitrimi napetostnimi prehodi. Pri dolgih kablih motorja lahko porazdeljena kapacitivnost in impedanca vplivata na valovno obliko napetosti na sponkah motorja. Izhodni del duši visokofrekvenčne komponente in lahko pomaga zmanjšati dv/dt na strani motorja, učinke odbitih valov, izolacijsko obremenitev navitja motorja in določen visokofrekvenčni hrup motorja.
Dejanska zmogljivost je odvisna od preklopnih karakteristik VFD, dolžine in konstrukcije kabla, izolacije motorja, ozemljitve in izbrane konfiguracije filtra.
Vsaka namestitev VFD ne zahteva vhodnega in izhodnega filtriranja.
Zahtevana konfiguracija je odvisna od težave, ki jo obravnavamo.
| Pogoj prijave | Tipičen premislek o filtriranju |
|---|---|
| Motnje VFD v električnem omrežju | EMI filter na vhodni strani |
| Motnje, ki vplivajo na bližnjo nadzorno opremo | EMI filter na vhodni strani |
| Dolg motorni kabel | Morda bo potrebno filtriranje na izhodni strani |
| Visok dv/dt na strani motorja | Filtriranje na izhodni strani |
| Zaskrbljenost zaradi napetosti odbitega vala | Filtriranje na izhodni strani |
| Motnje tako na strani napajanja kot na strani motorja | Integriran vhodno/izhodni filter |
Ta razlika je pomembna pri izbiri izdelka. Filter je treba določiti glede na dejansko električno težavo, namesto da bi bil nameščen preprosto zato, ker je prisoten VFD.

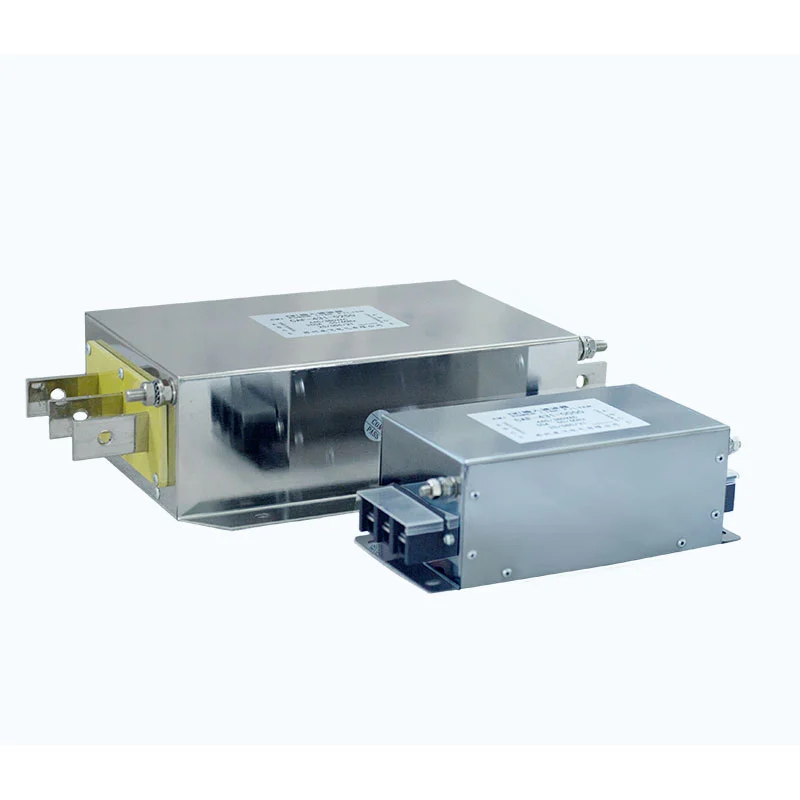

Dufew Electric združuje vhodna in izhodna filtrirna vezja znotraj enega sklopa.
Oba odseka imata ločene električne poti in priključna območja za povezavo z napajalnikom, VFD in motorjem.
Filtrirno omrežje lahko vključuje:
- Magnetne komponente skupnega načina
- Induktivne komponente diferencialnega načina
- X kondenzatorji
- Y kondenzatorji
- Dušilni upori
- Druge komponente, ki jih zahteva izbrana konfiguracija
Integrirana konstrukcija zmanjša potrebo po namestitvi dveh ločenih ohišij filtrov, ko sta potrebna tako vhodno kot izhodno filtriranje.
Dejanska notranja ureditev je odvisna od ocene in konfiguracije izdelka.
| Parameter | Specifikacija |
|---|---|
| Nazivna napetost | 220VAC / 380VAC / 690VAC / 1140VAC |
| Delovna frekvenca | 50Hz / 60Hz / do 500Hz |
| Nazivni tok | 5A--1600A |
| Dielektrična trdnost, od črte do črte | 1500 VDC / 60s |
| Dielektrična trdnost, voda do tal | 2500 VDC / 60s |
| Izolacijska upornost | >100MΩ pri 1000VDC |
| Zmogljivost preobremenitve | 1,4 × nazivni tok za 1 minuto |
| Najmanjši interval preobremenitve | 15 minut |
| Največja dolžina kabla* | 400m zaščiteno / 300m brez zaščite |
| Stopnja zaščite | IP00 / IP20 |
| Izolacijski razred | T40 / F (155 °C) |
| Stopnja zaviranja gorenja | UL94V-2 |
| Standard izdelka | GB/T 15287/8 |
* Največja dolžina kabla je odvisna od aplikacije in jo je treba preveriti v skladu z izhodnimi značilnostmi VFD, motorjem, vrsto kabla, razporeditvijo ozemljitve in izbranim modelom filtra.
Tipičen model filtra Dufew je: CAF-4 3 1-0010
| Koda | Opis |
|---|---|
| CAF | Serija filtrov Dufew Electric |
| 4 | Napetostni razred; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Konfiguracija faze; 3 = trifazni, 1 = enofazni |
| 1 | Kategorija filtra; 1 = vhodni filter, 2 = izhodni filter |
| 0010 | Nazivni tok; 0010 = 10A |
Za integrirano vhodno/izhodno konfiguracijo je treba ustrezno kodo modela potrditi z ustrezno risbo in specifikacijo izdelka.
| Aplikacija | Glavna zahteva | Funkcija filtriranja |
|---|---|---|
| Pogonski sistemi s spremenljivo frekvenco | Nadzor EMI, ki nastane med delovanjem VFD | Zatiranje vodenih EMI na vhodni strani in visokofrekvenčno filtriranje na izhodni strani |
| Servo pogonski sistemi | Zmanjšajte električne motnje okoli servo opreme | Nadzor EMI na vhodni strani in filtriranje na strani motorja na izhodni strani |
| Industrijski nadzor motorja | Izboljšajte EMC zmogljivost motornih pogonskih sistemov | Zaduši prevodne motnje in visokofrekvenčne preklopne komponente |
| CNC stroji in strojna orodja | Zmanjšajte motnje, ki vplivajo na krmilno in pogonsko opremo | Vhodno filtriranje EMI in zmanjšanje dv/dt na izhodni strani |
| Inštalacije dolgih motornih kablov | Nadzirajte učinke odbitega vala in visokofrekvenčne napetosti | Filtriranje na izhodni strani med VFD in motorjem |
| Sistemi transportnih trakov, črpalk in ventilatorjev | Zmanjšajte motnje zaradi delovanja motorja s spremenljivo hitrostjo | Zatiranje EMI na vhodni strani in po potrebi izhodno filtriranje |
| Oprema za industrijsko avtomatizacijo | Omejite motnje med pogonskimi sistemi in bližnjo elektroniko | Skupno in diferencialno filtriranje |
| Proizvodna oprema | Obravnava motnje tako na strani napajanja kot na strani motorja | Integrirano vhodno in izhodno filtriranje |
Opomba: Zahtevana konfiguracija filtra je odvisna od VFD, motorja, dolžine kabla, pogojev elektromagnetne združljivosti in specifične težave z motnjami. Vsaka aplikacija VFD ne zahteva tako vhodnega kot izhodnega filtriranja.
| Izbirni parameter | Zahtevani podatki | Namen |
|---|---|---|
| Model VFD | Proizvajalec in številka modela | Za določitev ustrezne vhodno/izhodne konfiguracije |
| Nazivna napetost | 220VAC / 380VAC / 690VAC / 1140VAC | Za uskladitev nazivne napetosti filtra s pogonskim sistemom |
| Nazivni tok | VFD vhodni ali izhodni tok | Za določitev zahtevane vrednosti toka filtra |
| Moč motorja | kW ali KM | Za oceno zahtev za filtriranje na strani motorja |
| Nazivna napetost motorja | Delovna napetost motorja | Za preverjanje združljivosti na izhodni strani |
| Dolžina kabla motorja | Dejanska dolžina kabla v metrih | Pomembno za ocenjevanje učinkov dv/dt in odbitih valov |
| Vrsta kabla | Zaščiten ali nezaščiten; kabelsko konstrukcijo, kjer je na voljo | Za oceno EMC in visokofrekvenčnih karakteristik |
| Preklopna frekvenca | Nosilna/preklopna frekvenca VFD, če je na voljo | Pomaga oceniti zahteve za visokofrekvenčno filtriranje |
| Namestitveno okolje | Nadzorna omara, stroj, proizvodna linija itd. | Za določitev pomislekov glede namestitve in EMC |
| Stanje motenj | EMI, hrup motorja, dv/dt, odbiti val, motnje bližnje opreme itd. | Za ugotavljanje, ali je vhodno filtriranje, izhodno filtriranje ali integrirana konfiguracija primerna |
| Ureditev ozemljitve | Metoda ozemljitve in oklopa kabla | Pomembno za učinkovit nadzor nad visokofrekvenčnimi motnjami |
Za predhodno oceno lahko stranke zagotovijo:
Model VFD + nazivna napetost + nazivni tok + moč motorja + dolžina kabla motorja + vrsta kabla + preklopna frekvenca + opazovane motnje
Te informacije so na splošno bolj uporabne za izbiro filtra kot določanje filtra samo glede na moč motorja.
Pravilna namestitev je pomembna, ker lahko visokofrekvenčne motnje zaobidejo del filtrirnega kroga prek neustreznega ožičenja.
Povežite vhodni del med napajalnikom in VFD.
Povežite izhodni del med VFD in motorjem.
Vhodne in izhodne sponke morajo biti povezane v skladu s shemo ožičenja izdelka in se ne smejo zamenjati.
Kabel na strani napajanja in na strani motorja je treba napeljati ločeno.
Izogibajte se dolgim vzporednim potekom med vhodnimi in izhodnimi vodniki filtra, saj lahko elektromagnetna sklopka zmanjša učinkovitost filtriranja.
Filter mora biti ozemljen v skladu z veljavnimi zahtevami za električno napeljavo in navodili proizvajalca VFD za EMC.
Za visokofrekvenčne motnje je na splošno prednostna kratka ozemljitvena pot z nizko impedanco.
Če se uporablja oklopljen kabel motorja, je treba oklop kabla zaključiti v skladu z zahtevami proizvajalca VFD EMC.
Pred vklopom sistema preverite:
- Napetost in tok filtra
- Terminalne povezave
- Ozemljitev
- Vhodno/izhodna napeljava kablov
- Priključek na motor
- Mehanska montaža
Po namestitvi preverite normalno delovanje VFD in motorja ter preverite prvotno stanje motenj.
Dufew Electric proizvaja komponente močnostne elektronike, vključno z upori, zavornimi sistemi, reaktorji, filtri, transformatorji in električnimi komponentami po meri. Filtri pogona s spremenljivo frekvenco so izdelani v skladu z zahtevano električno konfiguracijo in uporabo.
Proizvodni proces običajno zajema pregled komponent, obdelavo magnetnih komponent, navijanje in izolacijo, sestavljanje filtra, električno testiranje, končni pregled in pakiranje. Odvisno od konfiguracije izdelka lahko preverjanja kakovosti vključujejo specifikacijo komponent, navitje, izolacijo, sponke, izolacijsko upornost, dielektrično trdnost, električno zmogljivost in dimenzije.
Risbe, zapisi o preskusih in tehnični dokumenti, specifični za izdelek, se lahko zagotovijo v skladu z zahtevami projekta.
Dufew Electric ima certifikate ISO in CE, ki podpirajo njegove zahteve glede upravljanja kakovosti in skladnosti izdelkov.
Veljavni certifikat in tehnično dokumentacijo je treba potrditi glede na določen model izdelka in ciljni trg.
Inšpekcija kakovosti zajema ustrezne faze od preverjanja komponent in sestavljanja do električnega testiranja in končnega pregleda.
Dufew Electric dobavlja filtre in druge komponente močnostne elektronike proizvajalcem originalne opreme, distributerjem, sistemskim integratorjem in industrijskim uporabnikom.

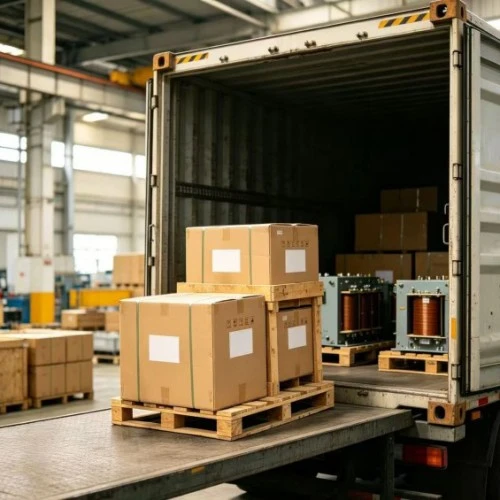

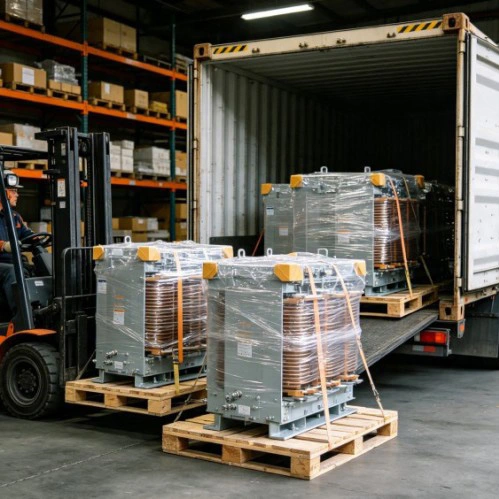

Pakiranje in načini dostave so izbrani glede na dimenzije izdelka, težo, količino, destinacijo in zahteve kupca.
Razpoložljivi dogovori o pošiljanju lahko vključujejo:
- Pomorski prevoz
- Letalski tovorni promet
- Ekspresna dostava
- Špediter, ki ga imenuje stranka

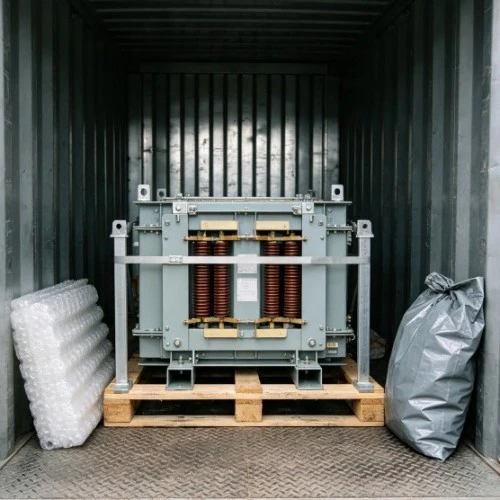

Embalaža je izbrana glede na konstrukcijo izdelka in pogoje transporta.
Vhodni filter je nameščen med napajalnikom in VFD za nadzor elektromagnetnih motenj. Izhodni filter je nameščen med VFD in motorjem za nadzor visokofrekvenčnih komponent, dv/dt in učinkov odbitih valov.
Ne. Zahteva je odvisna od dolžine kabla motorja, izhodnih značilnosti VFD, izolacije motorja, pogojev EMC in zahtev uporabe.
ja Lahko se oceni za aplikacije servo pogonov, kjer je treba nadzorovati EMI na vhodni strani ali visokofrekvenčne motnje na strani motorja. Električna vrednost se mora ujemati s pogonskim sistemom.
ja Izhodni del je zasnovan tako, da duši visokofrekvenčne preklopne komponente in lahko zmanjša dv/dt na sponkah motorja. Dejanski rezultat je odvisen od VFD, konfiguracije filtra, kabla in motorja.
ja Dolgi motorni kabli lahko povečajo učinke odbojnih valov in visokofrekvenčne napetosti, zaradi česar je izhodno filtriranje bolj pomembno. Dovoljeno dolžino kabla je treba potrditi za določeno aplikacijo.
Ni nujno. Ta izdelek je namenjen predvsem za EMI in visokofrekvenčno filtriranje okoli VFD sistemov. Če je zahteva za nadzor specifičnih harmoničnih vrst elektroenergetskega sistema ali THD, je treba oceniti namensko rešitev za ublažitev harmonikov.
Elektronska nastavitev običajno ni potrebna, ker je filter pasiven. Še vedno je potrebna pravilna izbira modela, ožičenje, ozemljitev in namestitev.
Model VFD, napajalna napetost, nazivni tok, moč motorja, dolžina kabla motorja, vrsta kabla in specifične motnje ali težave na strani motorja so uporabni za izbiro ustrezne konfiguracije.
Dufew Electric proizvaja pogonske filtre s spremenljivo frekvenco za VFD-je, servo pogone, sisteme za krmiljenje motorjev in opremo za industrijsko avtomatizacijo.
Integrirana konfiguracija zagotavlja filtriranje EMI na vhodni strani in filtriranje motorja na izhodni strani znotraj enega sklopa. Izbira lahko temelji na nazivni moči pogona, značilnostih motorja, dolžini kabla, pogojih EMC in zahtevah za namestitev.
Za oceno izdelka navedite model VFD, moč motorja, nazivni tok, dolžino kabla motorja, vrsto kabla in napajalno napetost.
