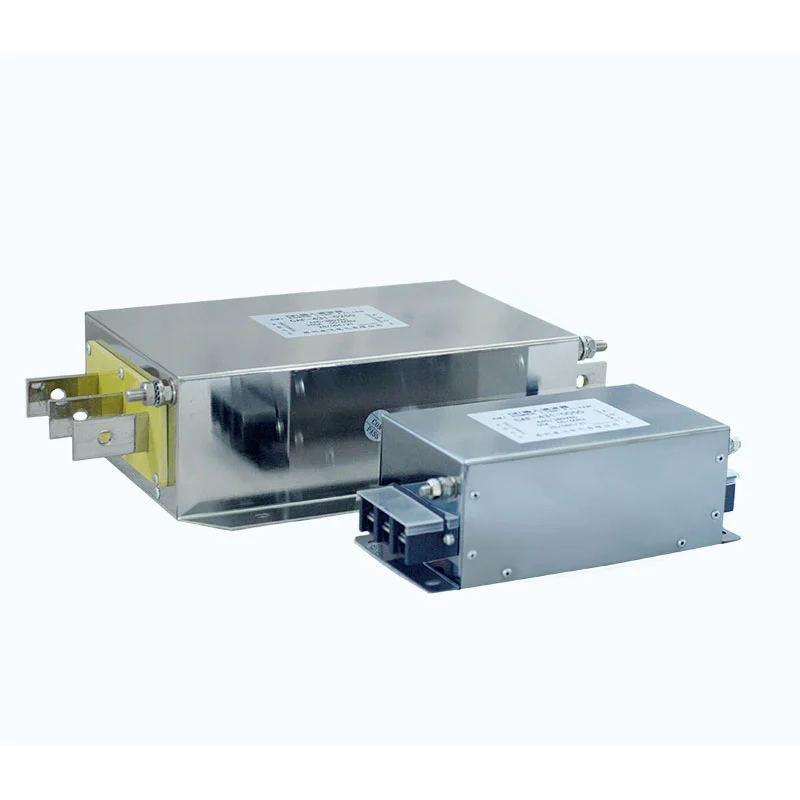

Pasivni filter

Električni pasivni filter Dufew je zasnovan za industrijske napajalne sisteme, na katere vplivajo harmonični tokovi iz VFD-jev, pretvornikov, usmernikov in drugih nelinearnih bremen. S kombinacijo filtrirnih reaktorjev, kondenzatorjev in neinduktivnih dušilnih uporov v uglašenem LC vezju zagotavlja pot z nizko impedanco za izbrane harmonične frekvence in pomaga zmanjšati harmonično kroženje toka v električnem omrežju.

Nelinearne obremenitve, ki nastanejo med pretvorbo AC-DC in preklapljanjem napajalne elektronike, lahko prispevajo k pregrevanju transformatorja, povečanim izgubam v kablu, zmanjšanemu faktorju moči, dodatni obremenitvi električne opreme in nestabilni kakovosti električne energije. Odvisno od sistemskih pogojev se lahko konfiguracija filtriranja oblikuje tako, da obravnava značilne harmonike, kot so 5., 7., 11. in komponente višjega reda.

Sistem pomaga zmanjšati harmonično popačenje toka, izboljša faktor moči, omeji izgube, povezane s harmoniki, in podpira stabilno električno delovanje. V primerjavi z aktivnimi harmoničnimi kompenzacijskimi sistemi pasivno filtriranje uporablja razmeroma preprosto električno strukturo brez kompleksnih krmilnih vezij, zaradi česar je primerno za neprekinjeno delovanje v industrijskih aplikacijah s predvidljivimi harmoničnimi značilnostmi.

Kako deluje LC filtrirni sistem?

Uglašeno resonančno vezje

Reaktor in kondenzator tvorita uglašeno vejo LC, zasnovano za specifične harmonične frekvence.

Ko harmonični tokovi dosežejo načrtovano frekvenčno območje, filtrirna veja zagotavlja nižjo impedanco kot električno omrežje, kar omogoča učinkovito absorpcijo harmonskih tokov.

Ta oblika zagotavlja:

- Ciljno harmonično zmanjšanje

- Nižje popačenje valovne oblike toka

- Izboljšana električna stabilnost

- Sposobnost neprekinjenega industrijskega delovanja

Zasnova dušenja in zaščite

Integrirani neinduktivni upor nadzira resonančne značilnosti in izboljša stabilnost vezja.

Dušilna struktura pomaga:

- Preprečite čezmerno ojačanje resonance

- Omejite nenormalni harmonični tok

- Izboljšajte zanesljivost kondenzatorja

- Podaljšajte življenjsko dobo sistema

Ključne prednosti

1. Preprosta pasivna struktura

Pasivna zasnova deluje brez krmilnikov DSP ali dodatnih elektronskih kompenzacijskih modulov, kar ima za posledico preprosto električno strukturo z manj krmilnimi komponentami, nižjimi zahtevami po vzdrževanju in dobro prilagodljivostjo industrijskim delovnim okoljem.

2. Izboljšana kakovost električne energije

Z zmanjšanjem kroženja harmoničnega toka lahko sistem pomaga omejiti izgube transformatorja in kablov, zmanjša dvig temperature, izboljša faktor moči in podpira stabilnejše delovanje priključene električne opreme.

3. Zasnovan za industrijske aplikacije

Dufew uporablja inženirske vidike za magnetne komponente, ujemanje reaktorja in kondenzatorja, toplotno zmogljivost in električno varnost. Nastala konfiguracija je primerna za neprekinjeno delovanje v industrijskih elektroenergetskih sistemih z relativno predvidljivimi harmoničnimi karakteristikami.

Tipične aplikacije

Pasivni filter Dufew je primeren za industrijske sisteme z relativno stabilnimi harmoničnimi karakteristikami.

Tipične aplikacije vključujejo proizvodne obrate, obrate za metalurgijo in kemično predelavo, rudarsko opremo, tekstilne stroje, proizvodne linije za papir, pristaniške stroje in sisteme za brizganje, kjer je treba upravljati nelinearne obremenitve in harmonične tokove.

Zmožnost oblikovanja po meri

Različni električni sistemi zahtevajo različne parametre filtriranja.

Dufew zagotavlja inženirsko podporo na podlagi:

- Harmonični merilni podatki

- Značilnosti obremenitve

- Sistemska napetostna raven

- Namestitveno okolje

- Zahtevana zmogljivost THDi

Na voljo so prilagojene rešitve za različne industrijske zahteve glede kakovosti električne energije.

Vodnik za izbiro

Izbira ustrezne filtrirne rešitve zahteva oceno:

Dufew zagotavlja prilagojena priporočila na podlagi harmoničnih merilnih podatkov, sistemskih parametrov in projektnih zahtev.

Proizvodna zmogljivost in zagotavljanje kakovosti

Dufew Electric je specializirano za proizvodnjo industrijske močnostne elektronike, ki zagotavlja pasivne filtre, reaktorje, zavorne upore, transformatorje in prilagojene električne rešitve za industrijske aplikacije. Njegovo inženirsko delo zajema harmonično analizo, ujemanje električnih parametrov in zahteve glede kakovosti električne energije ter podpira načrtovanje in proizvodnjo izdelkov, specifičnih za aplikacijo.

Ključne proizvodne zmogljivosti vključujejo obdelavo magnetnega jedra, natančno navijanje reaktorja, ujemanje kondenzatorjev in uporov, preverjanje električnih parametrov in testiranje toplotnih lastnosti. Odvisno od konfiguracije izdelka lahko pregled kakovosti vključuje:

- Testiranje izolacijske upornosti
- Preizkušanje dielektrične odpornosti
- Verifikacija parametrov resonance
- Testiranje dviga temperature
- Pregled električnih parametrov
- Končni pregled videza

Dokumentacija o kakovosti lahko vključuje certifikat upravljanja kakovosti ISO, poročila o testiranju izdelkov in zapise o preverjanju električne učinkovitosti v skladu z veljavnimi zahtevami izdelka in projekta.

Dufew Electric podpira proizvodnjo OEM, prilagojeno električno načrtovanje, inženirsko sodelovanje in projektno zasnovane rešitve za kakovost električne energije.

Tehnične specifikacije

Pasivni filter proti aktivnemu harmoničnemu filtru

pogosta vprašanja

V1: Katere komponente se uporabljajo v pasivnem filtru?

Pasivni filter je sestavljen iz reaktorjev, kondenzatorjev in dušilnih uporov, ki tvorijo uglašeno LC vezje. Te komponente zagotavljajo pot z nizko impedanco za izbrane harmonične tokove in pomagajo izboljšati kakovost električne energije.

V2: Kako izbrati ustrezen model?

Izbira modela je odvisna od nazivne napetosti, delovnega toka, harmoničnega vira, harmoničnega spektra, zahtev THDi, konfiguracije sistema in pogojev namestitve.

V3: Ali je ta rešitev primerna za vse harmonične pogoje?

Pasivno filtriranje je na splošno primerno za sisteme s stabilnimi harmoničnimi značilnostmi. Aplikacije s hitro spreminjajočimi se harmoničnimi obremenitvami lahko zahtevajo alternativne kompenzacijske rešitve.

V4: Ali lahko Dufew prilagodi rešitve za filtriranje?

ja Dufew ponuja prilagojene rešitve glede na napetostni nivo, tokovno zmogljivost, harmonične značilnosti, zahteve glede namestitve in pogoje projekta.
