Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

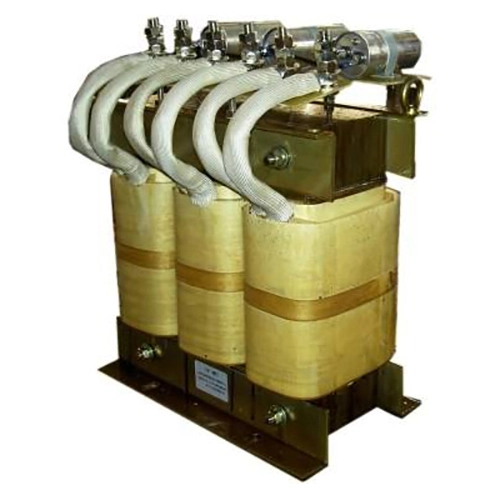

Električni sinusni filter Dufew je nameščen na izhodni strani VFD sistemov za izboljšanje kakovosti valov na strani motorja in zagotavlja zanesljivo zaščito motorja v industrijskih aplikacijah. Med preklopnim delovanjem VFD se generirajo in prenašajo visokofrekvenčni impulzi napetosti PWM prek kablov motorja, zlasti pri napeljavah na dolge razdalje, kar lahko povzroči odbito napetost, povečano napetost dv/dt, elektromagnetne motnje in dodatne izgube motorja.
Sinusni filter VFD uporablja nizkopasovno filtrirno strukturo LC, sestavljeno iz reaktorjev in kondenzatorjev. Omrežje za filtriranje oslabi komponente nosilne frekvence in visokofrekvenčne harmonike iz izhodnih signalov PWM, medtem ko omogoča učinkovit prehod osnovne frekvenčne napetosti in pretvorbo izhodne valovne oblike v bolj gladko, skoraj sinusoidno valovno obliko.
Postopek filtriranja pomaga:
- Zmanjšajte visokofrekvenčne komponente PWM
- Izboljšajte valovno obliko napetosti na sponkah motorja
- Manjša dv/dt obremenitev izolacije motorja
- Zmanjšajte elektromagnetne motnje (EMI)
- Izboljšajte stabilnost delovanja motorja in zanesljivost storitev
Izdelek uporablja jedra iz hladno valjanega silicijevega jekla z nizkimi izgubami, izolacijske materiale razreda F, tehnologijo vakuumske impregnacije in optimizirane toplotne strukture za ohranjanje stabilnega delovanja med neprekinjenim industrijskim delovanjem, kar zagotavlja učinkovito rešitev za motorne sisteme z dolgimi kabli, opremo za avtomatizacijo in visokozmogljive VFD aplikacije.
Za razliko od standardnega izhodnega reaktorja, ki večinoma poveča impedanco vezja, LC filtrirna struktura zagotavlja večje dušenje visokofrekvenčnih preklopnih komponent, kar ima za posledico bolj gladko valovno obliko napetosti motorja z nižjim visokofrekvenčnim popačenjem in zmanjšano električno obremenitev navitij motorja.
Visoki impulzi dv/dt PWM lahko povečajo izolacijsko obremenitev, zlasti če so med VFD in motorjem nameščeni dolgi kabli. Filter pomaga omejiti napetostne skoke in učinke odbitih valov, zmanjša obremenitev izolacije navitja motorja in podpira dolgotrajnejše delovanje motorja.
Dolgi motorni kabli uvajajo porazdeljeno kapacitivnost, ki lahko poveča polnilni tok in odbito napetost. Dufew prilagaja električne parametre v skladu s sistemskimi zahtevami za aplikacije, kot so daljinski sistemi črpalk, zunanja motorna oprema, podzemni stroji in velike proizvodne linije.
Z zmanjšanjem visokofrekvenčnih motenj in popačenja izhodne valovne oblike lahko filter pomaga zmanjšati elektromagnetni šum motorja, dodatno povišanje temperature, izgube, povezane s harmoniki, in mehanske vibracije, povezane z nestabilnimi izhodnimi valovnimi oblikami pretvornika.
Reaktor in kondenzator sta usklajena glede na izhodne karakteristike PWM VFD. Nastala struktura LC oslabi komponente nosilne frekvence, hkrati pa ohranja prenos osnovne frekvence in izboljša napetostno valovno obliko na strani motorja.
Magnetni sistem lahko uporablja hladno valjana jedra iz silicijevega jekla, optimizirano strukturo zračne reže in magnetne materiale z nizkimi izgubami za vzdrževanje stabilnih karakteristik induktivnosti in nadzor magnetnih izgub med neprekinjenim delovanjem.
Izolacijski sistem lahko vključuje visokotemperaturno izolacijo razreda F, vakuumsko impregnacijo in izolacijske materiale, ki zavirajo gorenje. Ti ukrepi podpirajo dielektrično trdnost, mehansko stabilnost in zanesljivo delovanje v neprekinjenih industrijskih pogojih.
Primer: SWF-4 3 2-1200
| Koda | Opis |
|---|---|
| SWF | Serija električnih sinusnih filtrov Dufew |
| 4 | Raven napetosti (2=220V, 4=380V, 6=690V) |
| 3 | Številka faze (3=trifazni, 1=enofazni) |
| 2 | Položaj namestitve (izhodna stran VFD) |
| 1200 | Nazivni tok (1200A) |
| Parameter | Specifikacija |
|---|---|
| Nazivna napetost | 220VAC / 380VAC / 690VAC / 1140VAC |
| Delovna frekvenca | 50Hz / 60Hz / Prilagojeno |
| Nosilna frekvenca | 2kHz-8kHz |
| Harmonično popačenje napetosti | ≤5 % |
| Nazivni tok | 5A-1200A |
| Največja dolžina kabla | Do 3000 m (odvisno od aplikacije) |
| Zmogljivost preobremenitve | 1,5× nazivni tok za 1 minuto |
| Dvig temperature | ≤80K |
| Nivo hrupa | ≤65dB |
| Dielektrična trdnost | 3000VAC / 10S |
| Izolacijska upornost | ≥100MΩ |
| Stopnja zaščite | IP00 / IP20 |
| Izolacijski razred | Razred F (155 ℃) |
| Standardno | GB/T15287/8 |
Rešitve Dufew Sine Wave Filter so primerne za sisteme VFD, ki zahtevajo izboljšano zmogljivost izhodne valovne oblike in zaščito motorja.
| Aplikacija | Glavna zahteva |
|---|---|
| Motorni sistemi na dolge razdalje | Zmanjšajte napetost, povezano s kablom |
| Pump and fan systems | Izboljšajte stabilnost delovanja motorja |
| CNC oprema | Podpora za natančno obdelavo |
| Linije za industrijsko avtomatizacijo | Zmanjšajte električne motnje |
| Dvigala | Izboljšajte zanesljivost pogona |
| Žerjavi in dvižna oprema | Podpira pogosto pospeševanje in zaviranje |
| Zunanje motorne instalacije | Omogoči daljinsko delovanje opreme |
Dufew Electric proizvaja komponente industrijske močnostne elektronike, vključno s filtri, reaktorji, zavornimi upori, transformatorji in električnimi rešitvami po meri. Pri izdelkih za filtriranje valov se proizvodnja izvaja z nadzorovanimi procesi od priprave in navijanja magnetnih komponent do obdelave izolacije, impregnacije, električnega testiranja in končnega pregleda.
Proizvodni procesi vključujejo:
- Obdelava magnetnega jedra
- Natančno navijanje
- Izolacijska obdelava
- Vakuumska impregnacija
- Preskušanje električnega delovanja
Quality inspection covers key electrical and mechanical parameters, with checks including:
- Testiranje izolacijske upornosti
- Preizkušanje dielektrične odpornosti
- Preverjanje električnih parametrov
- Testiranje dviga temperature
- Končni pregled videza
Dufew Electric podpira tudi proizvodnjo OEM, prilagojene električne parametre, podporo inženirskih aplikacij in dobavo na podlagi projekta. Risbe izdelkov, poročila o preskusih in certifikacijske dokumente je mogoče zagotoviti v skladu z zahtevami stranke in projekta.
Dufew ponuja izvozne standardne rešitve pakiranja za industrijske električne izdelke.
Pakiranje vključuje:
- Zaščita odporna na vlago
- Pritrditev odporna na udarce
- Ojačani leseni kovčki za težke modele
- Identifikacijske oznake izdelkov
- Tehnična dokumentacija
Vsaka enota je pred odpremo pregledana, da se zagotovi, da specifikacije izdelka ustrezajo zahtevam kupca.
| Primerjava | Sinusni filter | Izhodni reaktor |
|---|---|---|
| Načelo filtriranja | Nizkopasovno filtriranje LC za zmanjšanje komponent PWM | Poveča impedanco, da omeji spremembo toka |
| Glavna funkcija | Izboljša kakovost valovne oblike in zavira visokofrekvenčni stres | Zmanjša hitrost naraščanja napetosti in nihanje toka |
| Izhodna valovna oblika | Izhod skoraj sinusne napetosti | Valovna oblika PWM ostane |
| Kabelska aplikacija | Primerno za daljše motorne kabelske sisteme | Uporablja se predvsem za zmerne razdalje kablov |
| Zaščita motorja | Zagotavlja močnejšo zaščito pred visokofrekvenčnimi obremenitvami | Zagotavlja osnovno zaščito motorja |
Sinusni filter uporablja LC filtrirno strukturo za zmanjšanje preklopnih komponent PWM in izboljšanje kakovosti valov na strani motorja. Izhodni reaktor večinoma poveča impedanco, da omeji spremembe toka in zmanjša hitrost dviga napetosti, vendar ne spremeni bistveno izhodne valovne oblike.
Priporočljivo je za aplikacije z dolgimi motornimi kabli, občutljivimi motorji, strogimi zahtevami EMC ali sistemi, kjer lahko napetost PWM vpliva na zanesljivost motorja.
ja Parametre filtriranja je mogoče prilagoditi glede na dolžino kabla, moč motorja, značilnosti VFD in pogoje delovanja.
ja Dufew podpira prilagojene modele, ki temeljijo na nazivni napetosti, tokovni zmogljivosti, nosilni frekvenci, zahtevah za namestitev in posebnih pogojih uporabe.
