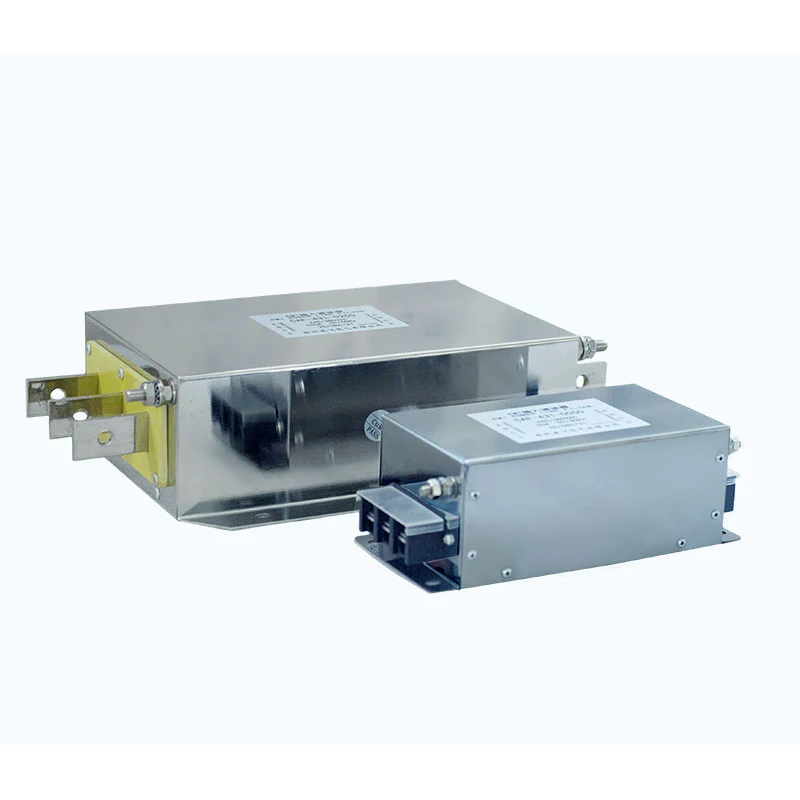

Enofazni filter

Dufew Electric Single-Phase Filter je zasnovan za zatiranje prevodnih elektromagnetnih motenj, ki jih ustvarja napajalna elektronska oprema med visokofrekvenčnim preklapljanjem.

Filter, ki je nameščen med napajalnikom izmeničnega toka in vhodnimi priključki opreme (L/N), uporablja induktorje, kondenzatorje in dušilne komponente za oblikovanje optimiziranega filtrirnega omrežja LC. Vezje zagotavlja visoko impedanco neželenim visokofrekvenčnim signalom motenj, hkrati pa omogoča običajni prenos moči 50 Hz/60 Hz.

Med delovanjem enofaznih VFD sistemov, servo pogonov in stikalnih napajalnikov se lahko visokofrekvenčni preklopni šum širi po napajalnih kablih in vpliva na bližnjo elektronsko opremo.

Filter učinkovito zmanjša:

- Diferencialne motnje med daljnovodi

- Skupna motnja med daljnovodi in zemljo

- Prenos prevodnega elektromagnetnega šuma

- Tveganja okvare opreme, povezane z EMC

Enofazni filter Dufew z optimizirano zasnovo vezja in ujemanjem komponent zagotavlja stabilno dušenje, nadzorovan tok uhajanja in zanesljivo delovanje v industrijskih okoljih.

Napredna tehnologija za zatiranje EMI

Optimizirano LC filtrirno vezje

Filter združuje induktorje, kondenzatorje in dušilne komponente za ustvarjanje frekvenčno selektivne impedančne mreže.

Zasnova zagotavlja:

- Dušenje visokofrekvenčnih motenj

- Izboljšana izolacija hrupa

- Stabilen prenos moči

- Izboljšana skladnost z EMC

Dušenje hrupa v običajnem in diferencialnem načinu

Električne motnje, ki jih ustvarjajo stikalne naprave, se običajno pojavijo po dveh prenosnih poteh.

Interferenca diferencialnega načina

Pojavlja se med električnimi vodi in je v glavnem posledica preklopnih tokokrogov in komponent za pretvorbo moči.

Navadne motnje

Pojavlja se med električnimi vodi in tlemi ter lahko vpliva na občutljive nadzorne sisteme, komunikacijske naprave in natančne instrumente.

Dufew optimizira filtrirno vezje za zatiranje obeh načinov motenj in izboljšanje splošne stabilnosti sistema.

Tehnične prednosti

1. Izboljšana elektromagnetna združljivost

Filter pomaga zmanjšati prenos motenj med elektronsko opremo in napajalnim omrežjem, podpira manjše prevodne emisije, izboljšano zmogljivost EMC, zmanjša motnje za bližnjo opremo in stabilnejše delovanje sistema.

2. Kompaktna zasnova za prostorsko omejene omare

Enofazna struktura je zasnovana za kompaktne električne instalacije z majhnim odtisom namestitve, preprostim L/N ožičenjem in prilagodljivo integracijo v omaro. Njegova praktična konfiguracija prav tako olajša zamenjavo in redno vzdrževanje.

3. Zanesljiva industrijska zmogljivost

Dufew uporablja nadzorovane proizvodne procese za podporo stabilnemu delovanju v okoljih industrijske avtomatizacije. Ključni premisleki vključujejo izbiro magnetne komponente, izolacijsko strukturo, preverjanje električnih parametrov in oceno toplotne učinkovitosti za pogoje neprekinjenega delovanja.

Tipične aplikacije

Enofazni filter Dufew je primeren za elektronsko opremo, ki zahteva izboljšano učinkovitost elektromagnetne združljivosti in zmanjšane motnje električnega voda.

Tipične aplikacije zajemajo industrijsko avtomatizacijo in proizvodno opremo, pa tudi medicinsko elektroniko, laboratorijske sisteme, elektronske proizvodne linije in komunikacijsko opremo, kjer sta potrebna stabilna kakovost električne energije in učinkovit nadzor EMI.

Zmožnost oblikovanja po meri

Različne aplikacije zahtevajo različne lastnosti filtriranja. Dufew Electric zagotavlja prilagojene rešitve na podlagi nazivne napetosti, nazivnega toka, značilnosti moči opreme, EMC zahtev, prostora za namestitev in okoljskih pogojev.

Inženirska podpora zajema izbiro izdelka, ujemanje parametrov in ovrednotenje aplikacije za pomoč pri določanju ustrezne konfiguracije filtra za predvideno opremo in pogoje delovanja.

Proizvodna zmogljivost in zagotavljanje kakovosti

Dufew Electric je specializiran za komponente industrijske močnostne elektronike, vključno s filtri EMI, harmoničnimi filtri, reaktorji, zavornimi upori in električnimi rešitvami po meri. Za proizvodnjo enofaznih filtrov ključni procesi vključujejo proizvodnjo magnetnih komponent, natančno sestavljanje, testiranje električnih parametrov, preverjanje izolacijske učinkovitosti in oceno toplotne zanesljivosti.

Ključni pregledi kakovosti lahko vključujejo:

- Testiranje izolacijske upornosti
- Preizkušanje dielektrične odpornosti
- Preverjanje električnega delovanja
- Končni pregled videza

Dufew Electric podpira proizvodnjo OEM, rešitve filtrov po meri, podporo tehničnim aplikacijam in industrijsko projektno sodelovanje v skladu z zahtevami strank.

Tehnične specifikacije

Enofazni filter proti trifaznemu filtru

pogosta vprašanja

V1: Katera oprema zahteva enofazni filter?

Enofazni filter se običajno uporablja za enofazne sisteme VFD, servo pogone, stikalne napajalnike, sisteme UPS, industrijske krmilnike in drugo elektronsko opremo, ki zahteva zatiranje EMI.

V2: Kam je treba namestiti filter EMI?

Filter je treba namestiti na vhodni strani izmeničnega toka med napajalnikom in priključki opreme. Pravilna namestitev pomaga preprečiti, da bi se motnje, ki jih povzroča oprema, vrnile v električno omrežje.

V3: Ali je ta filter mogoče uporabiti na izhodni strani pretvornika?

Ne. EMI filtri na vhodni strani so zasnovani za zatiranje motenj električnih vodov. Izhodne aplikacije VFD zahtevajo namenske izhodne filtre, sinusne filtre ali filtre dv/dt.

V4: Kako izbrati pravi model filtra?

Pri izbiri je treba upoštevati nazivno napetost, delovni tok, vrsto opreme, zahteve EMC, okolje namestitve in prostor v ohišju. Dufew zagotavlja prilagojena priporočila glede na dejanske pogoje uporabe.
