Vhodni filter

V sodobnih sistemih industrijske avtomatizacije VFD-ji in močnostne elektronske naprave med delovanjem ustvarjajo visokofrekvenčni preklopni šum in harmonične motnje. Te motnje lahko vplivajo na bližnje krmilnike, komunikacijske sisteme, senzorje in drugo občutljivo opremo.

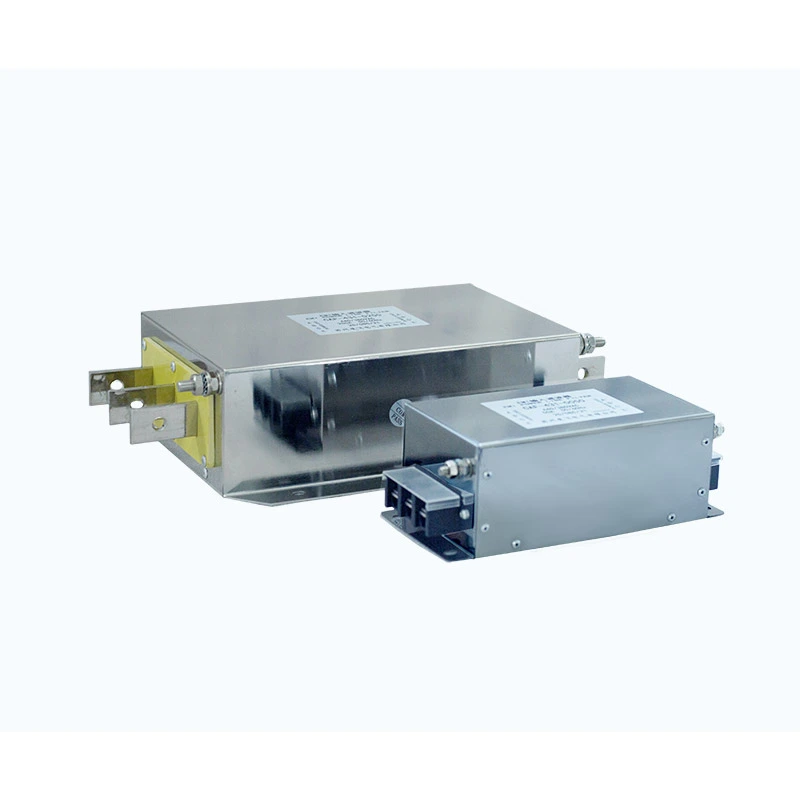

Električni vhodni filter Dufew je nameščen zaporedno med napajalnikom in vhodnimi priključki VFD ali servo pogona, da se zmanjšajo poti prenosa elektromagnetnih motenj med pogonskim sistemom in električnim omrežjem.

Filter ima večstopenjsko filtrirno strukturo EMC, ki združuje optimizirane magnetne komponente, kondenzatorje in zasnovo dušenja za zatiranje motenj skupnega in diferencialnega načina v širokem frekvenčnem območju.

Glavne značilnosti oblikovanja vključujejo:

- Magnetne komponente z majhnimi izgubami za stabilno delovanje filtriranja

- Optimizirano kondenzatorsko omrežje za zatiranje EMC

- Zasnova z nizkim uhajajočim tokom za združljivost z zaščitnimi sistemi

- Visoka izolacijska zmogljivost za industrijska okolja

- Prilagodljive konfiguracije namestitve IP00/IP20

Z zanesljivo zmogljivostjo EMC in prilagodljivimi električnimi parametri vhodni filtri Dufew pomagajo izboljšati stabilnost sistema v zahtevnih industrijskih aplikacijah.

Kako vhodni filter izboljša delovanje VFD sistema?

1. Zmanjšajte prevedene elektromagnetne motnje

Preklopne naprave VFD ustvarjajo visokofrekvenčni hrup, ki lahko potuje po napajalnih kablih in se vrne nazaj v električno omrežje. Filter pomaga zmanjšati prevodne emisije, omejiti prenos visokofrekvenčnih motenj, izboljšati zmogljivost EMC in zmanjšati motnje bližnje električne opreme.

2. Zadušite skupni in diferencialni šum

Različne poti motenj zahtevajo različne metode filtriranja. Struktura filtra združuje skupno dušenje hrupa med električnimi vodi in tlemi z diferencialnim dušenjem motenj med vodniki. To pomaga izboljšati elektromagnetno združljivost v kompleksnih industrijskih okoljih.

3. Izboljšajte stabilnost električnega omrežja

Na industrijska električna omrežja lahko vplivajo nihanja napetosti, preklopne motnje in harmonične motnje. Z zmanjšanjem vpliva teh motenj na pogonske sisteme filter pomaga ohranjati stabilno delovanje opreme in zagotavlja dodatno zaščito za občutljive električne komponente.

4. Podpora za dolge kable in aplikacije z več pogoni

Težave z elektromagnetno združljivostjo lahko postanejo bolj opazne v sistemih z več pogoni ali dolgimi kabli motorja. Zasnova je primerna za namestitve z več pogoni, aplikacije z dolgimi kabli, nadzorne omare z visoko gostoto in sisteme industrijske avtomatizacije, kjer se zahteva dosledna učinkovitost EMC.

Ključne značilnosti oblikovanja

Tristopenjska filtrirna struktura EMC

Optimizirana tristopenjska struktura zagotavlja dušenje v nizko-, srednje- in visokofrekvenčnih območjih, kar pomaga zmanjšati različne vrste električnih motenj in ohraniti učinkovito filtriranje v različnih pogojih delovanja.

Zasnova z nizkim uhajajočim tokom

Struktura ozemljitvenega kondenzatorja je optimizirana za omejevanje nepotrebnega toka uhajanja, hkrati pa ohranja združljivost z napravami za zaščito pred uhajanjem. To podpira stabilno delovanje v industrijskih električnih sistemih.

Visoko zanesljiv izolacijski sistem

Izolacijski sistem je zasnovan za dolgoročno industrijsko uporabo z dielektrično trdnostjo med linijami do 1500 VDC/60S, dielektrično trdnostjo med linijami in zemljo do 2500 VDC/60S in izolacijsko upornostjo ≥100 MΩ pri 1000 VDC.

Scenariji uporabe

Rešitve Dufew Input Filter se pogosto uporabljajo v aplikacijah, ki zahtevajo izboljšano učinkovitost EMC in električno stabilnost.

Tehnične specifikacije

Proizvodna zmogljivost in zagotavljanje kakovosti

Dufew Electric je specializiran za komponente industrijske močnostne elektronike, vključno s filtri EMC, reaktorji, zavornimi upori in električnimi rešitvami po meri.

Z nadzorovanimi proizvodnimi procesi in testiranjem električnih zmogljivosti Dufew zagotavlja zanesljivo kakovost izdelkov za industrijske aplikacije.

Nadzor kakovosti vključuje:

- Pregled komponent

- Preskušanje električnega delovanja

- Testiranje izolacijske upornosti

- Preizkušanje vzdržljive napetosti

- Funkcionalno preverjanje

Dufew nenehno izboljšuje svoj sistem vodenja kakovosti in standarde izdelkov.

Certifikati in tehnični dokumenti vključujejo:

- Sistem vodenja kakovosti ISO 9001

- CE certifikat

- Poročila o preskusih izdelkov

- Prilagojena tehnična dokumentacija

Dufew podpira proizvodnjo OEM, prilagojene modele in inženirsko sodelovanje za globalne stranke.

Pakiranje in dostava

Dufew zagotavlja izvozno usmerjene rešitve pakiranja za zaščito električnih komponent med transportom.

Pakiranje vključuje:

- Zaščita pred vlago

- Pritrditev odporna na udarce

- Okrepljena embalaža za velike modele

- Identifikacijske oznake izdelkov

- Tehnična dokumentacija s pošiljko

Vsak filter je pred dostavo pregledan, da se zagotovi skladnost z zahtevami kupca.

pogosta vprašanja

V1: Kakšen je namen vhodnega filtra v VFD sistemu?

Pomaga zmanjšati elektromagnetne motnje, ki nastanejo med delovanjem VFD, izboljša učinkovitost EMC in zaščiti električne komponente pred motnjami zunanjega napajanja.

V2: Kje naj bo ta filter nameščen?

Nameščen je med napajalnikom in vhodnimi priključki VFD ali servo pogona, da zmanjša prenos motenj po električnem omrežju in izboljša stabilnost sistema.

V3: Kakšno dolžino kabla podpirajo izdelki Dufew?

Odvisno od pogojev namestitve lahko rešitve Dufew podpirajo oklopljene kable do 400 metrov in neoklopljene kable do 300 metrov, kar pomaga ohranjati stabilno delovanje filtriranja v aplikacijah na dolge razdalje.

V4: Ali lahko Dufew prilagodi rešitve za filtriranje EMC?

ja Dufew ponuja prilagojene rešitve, vključno z nazivno napetostjo, tokovno zmogljivostjo, parametri filtriranja, mehanskimi dimenzijami in namestitvenimi strukturami v skladu z različnimi zahtevami uporabe.

Prilagojene rešitve EMC za filtriranje Dufew Electric

Dufew Electric ponuja prilagojene rešitve vhodnih filtrov za sisteme VFD, servo pogone in aplikacije industrijske avtomatizacije.

S profesionalnimi inženirskimi zmogljivostmi, zanesljivimi proizvodnimi procesi in strogim nadzorom kakovosti Dufew strankam pomaga izboljšati zmogljivost EMC, zmanjšati električne motnje in doseči stabilno dolgoročno delovanje.
