Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

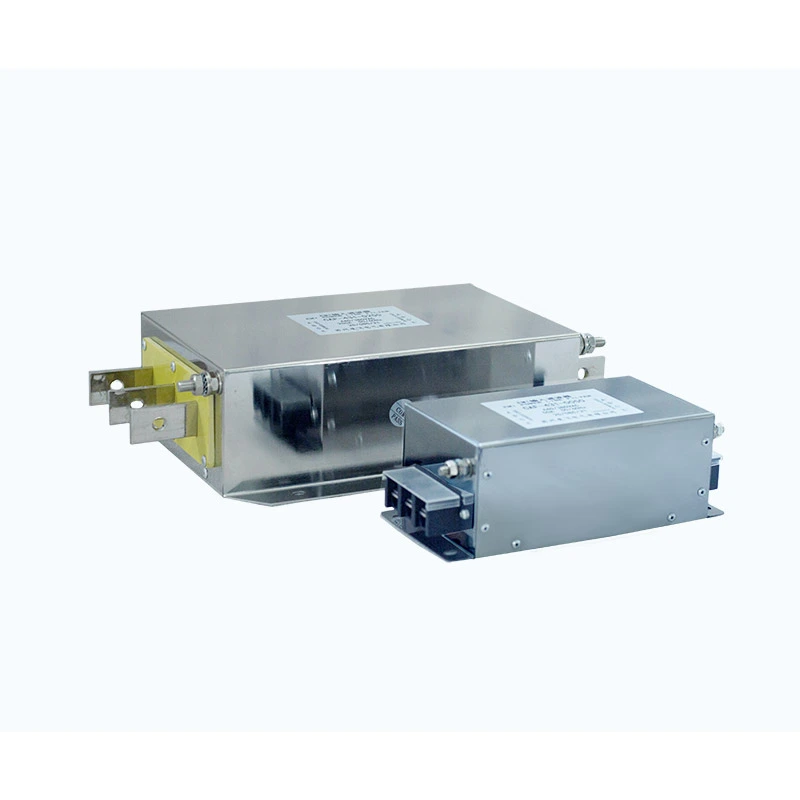

Električni harmonični filter Dufew je zasnovan za sisteme VFD in druge nelinearne obremenitve, ki med delovanjem ustvarjajo harmonične tokove. Nameščen na vhodni strani pogonskega sistema uporablja nastavljeno LC vezje s filtrskimi reaktorji, močnostnimi kondenzatorji in neinduktivnimi dušilnimi upori za zmanjšanje izbranih harmonikov nizkega reda in izboljšanje kakovosti električne energije. Tipični ciljni harmoniki vključujejo 5., 7., 11. in 13. red, s končno konfiguracijo, ki jo določajo sistemska napetost, karakteristike obremenitve, harmonski spekter in zahtevana zmogljivost filtriranja.
Tipični parametri delovanja vključujejo THDi <10 % pri polni obremenitvi, THDv <5 %, faktor moči nad 0,98, dvig temperature ≤80K, raven hrupa ≤65dB in dielektrično trdnost do 3000VAC, odvisno od izbranega modela in pogojev delovanja.
VFD-ji, pretvorniki, usmerniki in druge nelinearne obremenitve lahko ustvarjajo harmonične tokove med pretvorbo AC-DC in preklapljanjem. Ko postanejo ravni harmonikov previsoke, lahko povečajo izgube transformatorja in kabla, povzročijo dodatno ogrevanje, zmanjšajo faktor moči in vplivajo na stabilnost občutljive električne opreme.
Pri industrijskih električnih omrežjih z več nelinearnimi obremenitvami ustrezna harmonska regulacija pomaga vzdrževati stabilne električne pogoje in zmanjšati vpliv harmoničnih tokov na distribucijski sistem.
Parametri reaktorja in kondenzatorja se ujemajo glede na značilnosti sistema in harmonike, da se ustvari pot z nizko impedanco pri izbranih harmonskih frekvencah. To omogoča, da se harmonični tokovi preusmerijo skozi filter, medtem ko ohranja normalno delovanje osnovne frekvence.
Neinduktivni dušilni upori so vključeni v filtrirno vezje za nadzor resonance med filtrom, impedanco omrežja in nelinearnimi obremenitvami. To pomaga omejiti harmonično ojačitev in zmanjšati prekomerne trenutne obremenitve filtrirnih komponent med neprekinjenim delovanjem.
Stabilna zmogljivost filtriranja je odvisna od pravilne koordinacije induktivnosti reaktorja, kapacitete kondenzatorja, upora dušenja in odvajanja toplote. Dufew prilagodi te parametre glede na električno oceno in delovne pogoje, da ohrani zanesljivo delovanje pri stalnih industrijskih obremenitvah.
Izbira filtra mora temeljiti na dejanskih električnih značilnostih napeljave in ne le na nazivni moči. Dufew pri razvoju ustrezne konfiguracije oceni sistemske pogoje, kot so napetost, tok, zmogljivost VFD, harmonični spekter, zahtevani THDi in okolje namestitve.
Inženirska podpora lahko zajema harmonično analizo, izračun parametrov filtra, električno konfiguracijo, mehansko strukturo in navodila za uporabo. Stranke lahko zagotovijo harmonične merilne podatke, enočrtne diagrame, specifikacije opreme ali delovne pogoje za tehnično oceno.
Uglašeno filtrirno vezje zmanjša značilne harmonične tokove, ki jih ustvarjajo VFD-ji in druge nelinearne obremenitve, pomaga zmanjšati popačenje valov toka in zmanjša harmonično kroženje skozi transformatorje, kable in drugo distribucijsko opremo.
Z obravnavanjem učinkov harmoničnega toka in jalove moči lahko filter pomaga izboljšati faktor moči, zmanjša povpraševanje po jalovi moči in zmanjša izgube v sistemu za distribucijo električne energije.
Zmanjšanje harmoničnega popačenja lahko izboljša pogoje delovanja transformatorjev, distribucijske opreme, sistemov industrijske avtomatizacije in drugih električnih obremenitev, zlasti v napravah z velikim deležem nelinearne opreme.
| Faktor izbire | Upoštevanje |
|---|---|
| Sistemska napetost | 220V / 380V / 690V / 1140V |
| Vrsta obremenitve | VFD-ji, pretvorniki, nelinearna industrijska bremena |
| Nazivni tok | Na podlagi zmogljivosti priključene opreme |
| Harmonično stanje | Merjenje THDi ali analiza sistema |
| Cilj uspešnosti | Zahtevana stopnja harmonične redukcije |
| Pogoj namestitve | Prostor kabineta in okoljske zahteve |
Dufew lahko priporoči ustrezne konfiguracije filtrov glede na dejanske zahteve uporabe.
Rešitve Dufew Harmonic Filter so primerne za industrijske napajalne sisteme, kjer harmonično popačenje vpliva na delovanje opreme.
| Aplikacija | Glavna zahteva |
|---|---|
| VFD sistemi | Zmanjšajte harmonično popačenje toka |
| Več pogonskih sistemov | Izboljšajte stabilnost električnega omrežja |
| Industrijska avtomatizacija | Ohranite zanesljivo električno delovanje |
| Dvigala | Zmanjšajte harmonični vpliv med pogostim pospeševanjem |
| Žerjavi in dvižna oprema | Podpira delovanje dinamične obremenitve |
| UPS sistemi | Izboljšajte kakovost električne energije |
| Sistemi za polnjenje baterij | Zmanjšajte harmonični vpliv |
| Oprema za indukcijsko ogrevanje | Izboljšajte električno združljivost |
| Sistemi obnovljivih virov energije | Podpira stabilno omrežno povezavo |
Primer: HFL-4 3 1-0490
| Koda | Opis |
|---|---|
| HFL | Serija električnih harmoničnih filtrov Dufew |
| 4 | Raven napetosti (2=220V, 4=380V, 6=690V) |
| 3 | Število faz (3=trifazni, 1=enofazni) |
| 1 | Konfiguracija filtra |
| 0490 | Nazivni tok (0490=490A) |
| Parameter | Specifikacija |
|---|---|
| Nazivna napetost | 220VAC / 380VAC / 690VAC / 1140VAC |
| Pogostost | 50Hz / 60Hz |
| Nosilna frekvenca | 2kHz - 6kHz |
| Nazivni tok | 5A - 1200A |
| Učinkovitost filtriranja | THDi <10%, THDv <5% |
| Faktor moči | PF >0,98 pri polni obremenitvi |
| Zmogljivost preobremenitve | 120 % nazivnega toka za 30 minut |
| Dvig temperature | ≤80K |
| Nivo hrupa | ≤65dB |
| Dielektrična trdnost | 3000VAC / 50Hz / 10S |
| Izolacijska upornost | ≥100MΩ |
| Stopnja zaščite | IP00 / IP22 |
| Izolacijski razred | Razred F (155 ℃) |
| Standardi | IEC61000 / GB/T14549-1993 |
Dufew Electric je specializiran za komponente industrijske močnostne elektronike, vključno s harmoničnimi filtri, reaktorji, zavornimi upori, transformatorji in električnimi rešitvami po meri.
Za izdelke za harmonično filtriranje se Dufew osredotoča na:
- Izdelava reaktorja in ujemanje parametrov
- Izbira in integracija kondenzatorja
- Preverjanje resonančne karakteristike
- Testiranje električne varnosti
- Validacija delovanja
Vsak izdelek je pregledan, vključno z:
| Inšpekcijski predmet | Namen |
|---|---|
| Testiranje izolacijske upornosti | Preverite zanesljivost izolacije |
| Preizkušanje dielektrične odpornosti | Potrdite električno varnost |
| Preskušanje električnih parametrov | Zagotovite uspešnost oblikovanja |
| Testiranje dviga temperature | Preverite toplotno zmogljivost |
| Končni pregled | Potrdite kakovost izdelave |
Dufew podpira:
- OEM proizvodnja
- Harmonične rešitve po meri
- Inženirsko sodelovanje
- Projektna tehnična podpora
Razpoložljiva dokumentacija vključuje certifikat upravljanja kakovosti ISO, certifikat CE in poročila o preskusih izdelkov.
Dufew ponuja izvozne standardne rešitve pakiranja za industrijske električne izdelke.
Pakiranje vključuje:
- Zaščita pred vlago
- Pritrditev odporna na udarce
- Ojačani leseni kovčki za težke modele
- Identifikacijske oznake izdelkov
- Tehnična dokumentacija s pošiljko
Vsaka enota je pred dostavo pregledana, da se zagotovi skladnost s specifikacijami kupca.
| Primerjava | Harmonični filter | EMI vhodni filter |
|---|---|---|
| Glavna funkcija | Zmanjšajte harmonično popačenje in izboljšajte kakovost električne energije | Zadušite elektromagnetne motnje |
| Tarča | 5./7./11./13. harmonik | Visokofrekvenčni prevodni in sevani hrup |
| Oblikovanje vezja | Uglašeno LC vezje z dušilnim uporom | Omrežje za filtriranje EMI |
| Aplikacija | VFD sistemi in nelinearne obremenitve | EMC občutljiva elektronska oprema |
| Glavna korist | Nižji THDi in izboljšana stabilnost mreže | Zmanjšan električni hrup |
Tipično filtrirno vezje uporablja reaktorje, kondenzatorje in dušilne upore. Te komponente skupaj ustvarjajo uglašeno pot za izbrane harmonične frekvence in pomagajo izboljšati splošno kakovost električne energije.
Izbira je odvisna od sistemske napetosti, nazivnega toka, zmogljivosti VFD, harmoničnih značilnosti, zahtev THDi in pogojev namestitve. Dufew ponuja priporočila glede na specifično aplikacijo in delovne zahteve.
ja Dufew lahko ovrednoti rezultate harmoničnih meritev skupaj s sistemskimi parametri in zahtevano zmogljivostjo filtriranja, da določi ustrezno konfiguracijo za aplikacijo.
Prvi se uporablja predvsem za zmanjšanje harmoničnega toka nizkega reda, ki ga ustvarjajo nelinearne obremenitve, medtem ko filter EMI obravnava predvsem visokofrekvenčne motnje, ki jih povzročajo preklopne naprave.
Dufew Electric ponuja prilagojene rešitve za sisteme VFD, opremo za industrijsko avtomatizacijo in aplikacije za pretvorbo električne energije. Z inženirskimi izkušnjami, nadzorovanimi proizvodnimi procesi in postopki nadzora kakovosti Dufew podpira izbiro filtrov, ujemanje parametrov in konfiguracije, specifične za aplikacijo, ki temeljijo na dejanskih sistemskih zahtevah.
Obrnite se na Dufew Electric za specifikacije izdelka, tehnično oceno in prilagojeno projektno podporo.
