Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

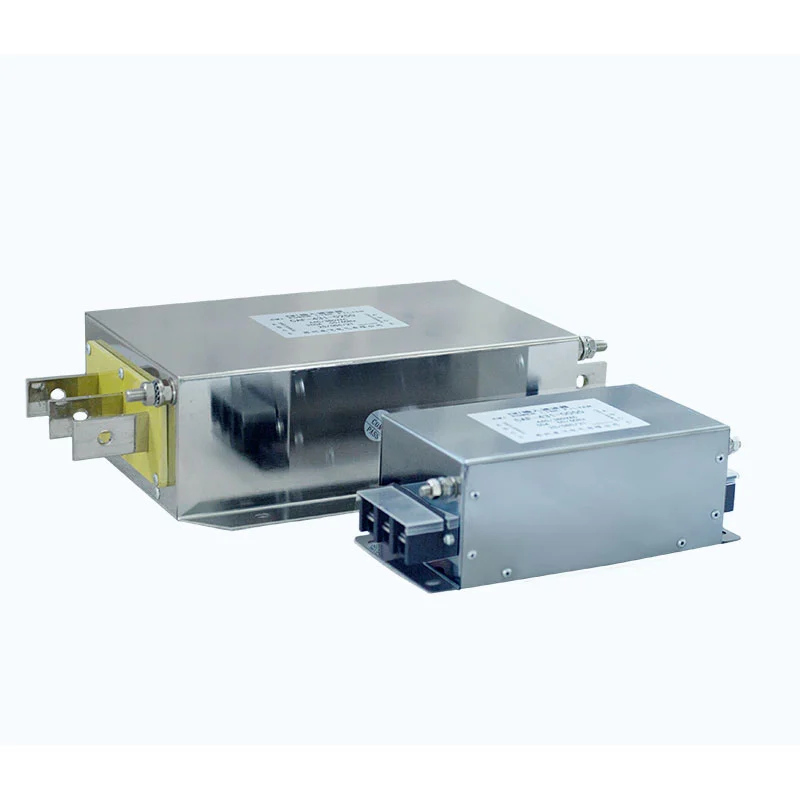

Filter za napajanje je nameščen med vhodnim virom napajanja in vhodom napajanja opreme. Njegov glavni namen je nadzor elektromagnetnih motenj (EMI), ki se prenašajo po daljnovodu.
Napajalna elektronska oprema, kot so pretvorniki, servo pogoni in stikalni napajalniki, lahko med preklopnim delovanjem ustvarja visokofrekvenčni šum. Zunanja električna oprema in električno omrežje lahko povzročita tudi neželene visokofrekvenčne motnje v isti napajalni vod.
Filter zagotavlja impedanco tem neželenim visokofrekvenčnim komponentam, hkrati pa omogoča prehod normalnega napajanja.
Zasnovan je tako, da deluje v obe smeri:
- Zmanjšajte visokofrekvenčne motnje, ki jih ustvarja oprema in vodijo proti električnemu omrežju
- Zmanjšajte zunanje RF in električne motnje, ki vstopajo v opremo skozi napajalni vod
- Zatiranje skupnih in diferencialnih motenj
- Zmanjšajte možnost motenj med sosednjo elektronsko opremo
Filter se zato uporablja kot del EMI/EMC nadzora opreme in sistema za preprečevanje motenj električnega voda.
Filter uporablja kombinacijo skupnih dušilk, kondenzatorjev X, kondenzatorjev Y in uporovnih komponent za oblikovanje nizkopasovnega filtrirnega omrežja.
Dušilka skupnega načina predstavlja visoko impedanco za visokofrekvenčni šum skupnega načina, hkrati pa omogoča prehod običajnega napajalnega toka.
Kondenzator X je povezan preko napajalnih vodnikov in zagotavlja pot za diferencialni visokofrekvenčni šum.
Y kondenzatorji zagotavljajo nadzorovano pot med napajalnimi vodniki in ozemljitvijo ali referenco ohišja za ustrezne skupne motnje.
Odvisno od konfiguracije vezja se lahko za praznjenje kondenzatorja in dušenje vezja uporabljajo uporovne komponente.
Kombinirano vezje zagotavlja zatiranje skupnih in diferencialnih motenj v določenem frekvenčnem območju.
Filter lahko uporablja bodisi enostopenjsko ali dvostopenjsko strukturo.
Enostopenjsko filtriranje je primerno za aplikacije, kjer je mogoče nivo motenj nadzorovati z enim filtrirnim delom in je prostor za namestitev omejen.
Dvostopenjsko filtriranje zagotavlja dodatno dušenje, kjer oprema deluje v zahtevnejšem elektromagnetnem okolju.
Ustrezno konfiguracijo je treba določiti glede na opremo, značilnosti motenj, zahtevano dušenje in pogoje namestitve.
Naslednje specifikacije veljajo za ustrezno konfiguracijo izdelka. Različne serije filtrov Dufew Electric imajo lahko različna območja napetosti in toka.
| Parameter | Specifikacija |
|---|---|
| Nazivna napetost | 250VAC za določeno enofazno konfiguracijo |
| Nazivni tok | 1A–60A za določeno enofazno konfiguracijo |
| Delovna frekvenca | 50Hz / 60Hz / do 500Hz, odvisno od konfiguracije |
| Obseg filtriranja | 5 kHz - 30 MHz |
| Dielektrična trdnost, od črte do črte | 1500 VDC / 60s |
| Dielektrična trdnost, voda do tal | 2250 VDC / 60s* |
| Izolacijska upornost | >100MΩ pri 1000VDC |
| Zmogljivost preobremenitve | 1,4 × nazivni tok za 1 minuto, z najmanj 15 minutami med dogodki preobremenitve |
| Stopnja zaščite | IP00 / IP20 |
| Izolacijski razred | T40 / F (155 °C) |
| Stopnja zaviranja gorenja | UL94V-2 |
| Standard izdelka | GB/T 15287/8 |
* Priložene tehnične informacije navajajo tudi 2500 VDC / 60 s za dielektrično trdnost voda-zemlja. Veljavno vrednost je treba potrditi iz končne specifikacije za izbrani model.
Tipična oznaka modela je: CAF-4 3 1-0010
| Koda | Opis |
|---|---|
| CAF | Serija filtrov Dufew Electric |
| 4 | Napetostni razred; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Konfiguracija faze; 3 = trifazni, 1 = enofazni |
| 1 | Kategorija filtra; 1 = vhodni filter, 2 = izhodni filter |
| 0010 | Nazivni tok; 0010 = 10A |
Oznako modela je treba pred naročilom preveriti glede na veljavno specifikacijo izdelka in imensko tablico.
Filtrirno vezje obravnava tako skupne kot diferencialne visokofrekvenčne motnje, kar omogoča uporabo tam, kjer so lahko prisotne različne vrste prevodnih elektromagnetnih motenj.
Filter lahko zmanjša motnje, ki jih povzroča priključena oprema in se prenašajo proti napajalnemu omrežju, hkrati pa omeji zunanje visokofrekvenčne motnje, ki vstopajo skozi napajalni priključek.
Navedeno območje filtriranja zajema visokofrekvenčne motnje, povezane s preklopno močnostno elektroniko in drugo elektronsko opremo.
Filtrirno strukturo je mogoče izbrati glede na raven motenj in zahteve glede namestitve.
Integrirana konstrukcija je primerna za vgradnjo v krmilne omare in električna ohišja, kjer je prostor za montažo omejen.
Filter je zasnovan za enofazno močnostno elektronsko opremo, kjer je treba nadzorovati elektromagnetne motnje. Lahko se uporablja v enofaznih pretvornikih, servo pogonih, preklopnih napajalnikih, krmilnikih, strojih za vezenje, strojih za graviranje, industrijski nadzorni opremi in drugi elektronski opremi, nameščeni v okoljih, občutljivih na EMI.
Filter se lahko uporablja tudi v električnih inštalacijah, kjer več elektronskih naprav deluje v istem napajalnem omrežju in motnje po prevodu lahko vplivajo na delovanje opreme ali delovanje sistema.
Filter je lahko ustrezen, kadar oprema doživi simptome, povezane z motnjami, kot so:
- Nepričakovane zaustavitve
- Napačno sprožitev ali nenormalno delovanje
- Motnje v komunikaciji ali nadzoru
- Prekomerni električni šum
- Motnje električnega voda med sosednjo opremo
Ti simptomi imajo lahko več vzrokov. Pred izbiro filtra je treba identificirati dejanski izvor težave. Filter ne nadomesti korektivnih ukrepov za preobremenitev, nepravilno ozemljitev, okvaro izolacije, napake na opremi ali druge osnovne električne težave.
Pri izbiri filtra je treba upoštevati napajalno napetost opreme, nazivni tok, delovno frekvenco, enofazno konfiguracijo, zahtevano zmogljivost filtriranja, dimenzije namestitve, način ozemljitve, temperaturo okolja in raven zaščite.
Za določeno enofazno konfiguracijo je priporočena nazivna vrednost filtra približno 1,2–1,5-kratnik nazivnega toka opreme. Pri končni izbiri je treba upoštevati tudi dejanski tok obremenitve, pogoje preobremenitve, delovno temperaturo in specifikacije proizvajalca.
Za izbiro modela lahko stranke zagotovijo model opreme, napajalno napetost, nazivni tok, delovno frekvenco, shemo ožičenja, dimenzije namestitve, simptome motenj in delovno okolje.
Pravilna namestitev je še posebej pomembna za zatiranje visokofrekvenčnih EMI.
Pred namestitvijo preverite napetost in tok opreme. Izbrani filter mora biti združljiv z napajanjem opreme in delovnim tokom.
Preverite ohišje, sponke, pritrdilne točke, identifikacijsko oznako in oznake ožičenja. Ne nameščajte poškodovane enote.
Namestite filter čim bližje električnemu vhodu zaščitene opreme. Za vgradnjo v omaro lahko filter namestite na primerno kovinsko montažno površino v skladu z zahtevami namestitve.
Povežite filter med vhodnim napajanjem in vhodom opreme v skladu z veljavnim diagramom ožičenja. Sledite označenim vhodnim in izhodnim sponkam, kjer je določena smer povezave.
Ozemljitveni priključek mora biti zanesljivo priključen.
Ne povezujte vhodnih in izhodnih žic filtra skupaj.
Visokofrekvenčna motnja se lahko poveže med tesno speljanimi vhodnimi in izhodnimi vodniki ter obide filtrirno vezje. Ožičenje na vhodni strani in na strani obremenitve je zato treba napeljati ločeno in jih hraniti ločeno, kolikor je to praktično izvedljivo.
Ozemljitveni vodnik mora biti kratek in imeti dovolj nizko impedanco za namestitev.
Po preverjanju ožičenja in ozemljitve:
1. Potrdite vse povezave terminalov.
2. Preverite ločitev vhodnega/izhodnega kabla.
3. Napajajte opremo.
4. Upoštevajte stanje delovanja in alarmne pogoje.
5. Preverite, ali se je prvotna motnja zmanjšala.
Za kompaktno enofazno opremo lahko integriran sklop filtra zmanjša število komponent, potrebnih za namestitev.
| Primerjava | Integriran enofazni filter | Ločene filtrske enote |
|---|---|---|
| Struktura | En integriran sklop | Več neodvisnih sklopov |
| Namestitev | Ena točka namestitve filtra | Ločene enote in pritrdilne točke |
| Ožičenje | Namenski vhodni in izhodni priključki filtra | Dodatna povezava in usmerjanje |
| Prostor za kabinet | Primerno za kompaktne krmilne omare | Za vsako enoto je potreben prostor |
| Upravljanje komponent | En sestav izdelka | Ločene komponente in dodatki |
Dejanska zmogljivost EMI je odvisna od filtrskega vezja, električnih pogojev, ozemljitve, napeljave kablov in kakovosti namestitve. Sama integrirana struktura se ne sme obravnavati kot jamstvo za vrhunsko slabljenje elektromagnetnih motenj brez preskusnih podatkov, specifičnih za aplikacijo.
Dufew Electric proizvaja komponente močnostne elektronike, vključno z upori, zavornimi sistemi, reaktorji, filtri, transformatorji in električnimi komponentami po meri.
Pri filtrih za napajanje lahko proizvodnja in pregled vključujeta:
Pregled komponente → Sklop filtra → Električno testiranje → Končni pregled → Embalaža
Odvisno od konfiguracije izdelka lahko pregled vključuje:
- Preverjanje specifikacij komponent
- Pregled sponk in priključkov
- Testiranje izolacijske upornosti
- Preizkušanje dielektrične trdnosti
- Preskušanje električnega delovanja
- Merski pregled
- Končni pregled izdelka
Veljavne tehnične zapise in preskusno dokumentacijo je mogoče zagotoviti v skladu z zahtevami izdelka in projekta.
Dufew Electric ima certifikate ISO in CE, ki podpirajo njegove dejavnosti upravljanja kakovosti in skladnosti izdelkov.
Veljavne certifikate in tehnične dokumente je treba potrditi glede na izbrani model, konfiguracijo izdelka in predvideni trg.
Mednarodna naročila je mogoče urediti glede na količino izdelka, dimenzije, destinacijo in zahteve glede dostave.
Po potrebi se lahko uporabi pomorski prevoz, letalski prevoz, hitra dostava ali špediter, ki ga imenuje stranka. Embalaža je izbrana glede na strukturo izdelka in pogoje transporta.
Nameščen je na vhodu električne energije elektronske opreme za zatiranje prevodnih elektromagnetnih motenj, ki potujejo po električnem vodu. Tipične aplikacije vključujejo enofazne pretvornike, servo pogone, stikalne napajalnike in krmilnike.
Filter je zasnovan tako, da obravnava tako skupne kot diferencialne visokofrekvenčne motnje. Določeno območje filtriranja je 5 kHz–30 MHz za ustrezno konfiguracijo.
Namestite ga čim bližje vhodni moči zaščitene opreme. Kabli na vhodni in izhodni strani morajo biti ločeni, da se zmanjša elektromagnetna sklopka, ki bi lahko zaobšla filter.
ja Namenjen je aplikacijam, vključno z enofaznimi pretvorniki, servo pogoni, stikalnimi napajalniki, krmilniki in podobno elektronsko opremo, če so električne vrednosti združljive.
Pri izbiri je treba upoštevati nazivni in dejanski delovni tok opreme, napajalno napetost, pogoje delovanja in specifikacijo filtra. Priložena navodila za izbiro priporočajo približno 1,2--1,5-kratnik nazivnega toka opreme.
Pomaga lahko, kadar te simptome povzročijo ali poslabšajo prevedene elektromagnetne motnje ali motnje električnega voda. Če je napaka posledica preobremenitve, nepravilne ozemljitve, težav z izolacijo ali notranje napake opreme, je treba osnovni vzrok obravnavati ločeno.
Električne ocene, strukturo filtra, dimenzije namestitve in druge specifikacije je mogoče oceniti glede na opremo in zahteve glede uporabe.
ja Nad 1000 m lahko zmanjšano odvajanje toplote zahteva znižanje toka. Priložene tehnične informacije določajo največjo nadmorsko višino 2.000 m in priporočajo 15-odstotno zmanjšanje toka nad 1.000 m. Za izbrani model je treba potrditi končno zahtevo.
Dufew Electric dobavlja napajalne filtre za enofazne pretvornike, servo pogone, stikalne napajalnike, krmilnike in drugo močnostno elektronsko opremo. Filtri uporabljajo filtrirne komponente skupnega načina in diferencialnega načina za zmanjšanje elektromagnetnih motenj, prevedenih prek napajalne povezave.
Za izbiro izdelka navedite napetost opreme, nazivni tok, delovno frekvenco, pogoje namestitve in razpoložljive informacije o motnjah za pregled konfiguracije.
