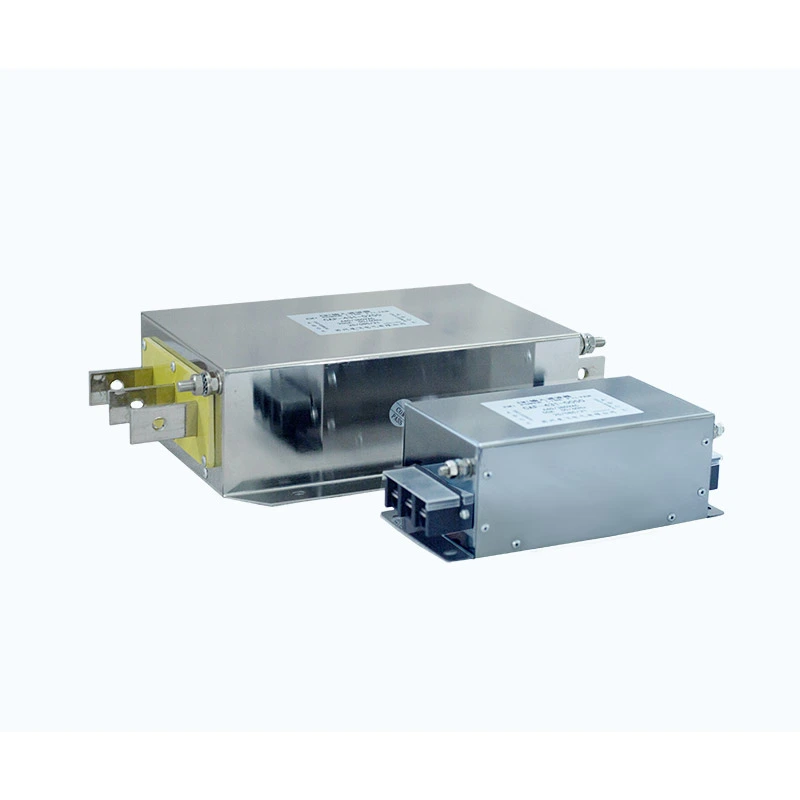

Izhodni filter

Izhodni filter je nameščen med izhodnimi priključki VFD in vhodnimi priključki motorja za izboljšanje kakovosti električnih signalov, ki se prenašajo na motor.

S kombinacijo večstopenjskih filtrirnih vezij z optimiziranimi magnetnimi komponentami zmanjšuje visokofrekvenčne preklopne motnje, ki jih povzroča delovanje pretvornika PWM, in zmanjšuje električno obremenitev na sponkah motorja.

Zasnova pomaga zmanjšati:

- Visokofrekvenčne harmonične komponente

- Napetostni impulzi zaradi hitrega preklopa

- dv/dt obremenitev izolacije motorja

- Elektromagnetne motnje prek kablov motorja

Izolacijski sistem zagotavlja:

- Line-to-line: 1500VDC / 60S

- Line-to-ground: 2500VDC / 60S

Z izolacijsko upornostjo nad 100 MΩ, preobremenitveno zmogljivostjo 1,4-kratnega nazivnega toka za 1 minuto in podporo za razdalje kablov motorja do 400 m z oklopljenimi kabli so rešitve Dufew primerne za zahtevne industrijske pogonske sisteme.

Tehnične specifikacije

Opis modela

CAF-4 3 2-0600

Ključne prednosti

1. Zmogljivost uporabe dolgega kabla

Dolgi kabli motorja lahko povzročijo porazdeljeno kapacitivnost, kar lahko poveča polnilni tok in visokofrekvenčne motnje. Optimizirana zasnova magnetnega vezja pomaga zmanjšati vpliv kapacitivnosti kabla, izboljša stabilnost izhodne valovne oblike in zmanjša visokofrekvenčno sevanje, zaradi česar je filter primeren za oddaljene motorne instalacije. Podpira oklopljene kable do 400 m in neoklopljene kable do 300 m.

2. Izboljšana zaščita izolacije motorja

Preklapljanje PWM lahko povzroči hiter dvig napetosti in visokofrekvenčno obremenitev navitij motorja. Izhodni filter pomaga zmanjšati udarce dv/dt in napetostne konice, omejuje staranje izolacije, ki ga povzročajo preklopni impulzi, in izboljša splošno zanesljivost motorja.

3. Zmanjšane elektromagnetne motnje

Večstopenjska filtrirna struktura pomaga zatreti visokofrekvenčni preklopni šum ter motnje skupnega in diferencialnega načina. To lahko izboljša zmogljivost EMC in zmanjša motnje v sistemih, opremljenih z občutljivo opremo za nadzor in spremljanje.

4. Ohranja zmogljivost motorja z nizko dodatno izgubo

Zasnova filtriranja cilja predvsem na visokofrekvenčne komponente, hkrati pa ohranja energijo osnovne frekvence, ki je potrebna za normalno delovanje motorja. To pomaga ohranjati stabilen izhodni navor motorja, zmanjša dodatne izgube in podpira zanesljivo neprekinjeno delovanje.

5. Fleksibilna industrijska integracija

Kompaktna zasnova podpira navpično in vodoravno namestitev in se lahko prilagodi različnim postavitvam omar. Na voljo so tudi prilagojene vrednosti napetosti in toka za izpolnjevanje posebnih industrijskih aplikacij in projektnih zahtev OEM.

Scenariji uporabe

Izhodni filter Dufew je primeren za aplikacije, kjer dolžine motornih kablov presegajo 50 metrov, kot tudi za visoko natančno servo obdelovalno opremo, sinhrone pogonske sisteme z več motorji in proizvodne linije, opremljene z občutljivo opremo za pregledovanje. Primeren je tudi za žerjave in opremo za brizganje, ki zahtevajo pogosto pospeševanje in zaviranje.

Tipične aplikacije vključujejo industrijsko avtomatizacijo, CNC stroje, dvigala, pristaniško opremo, tekstilne stroje, stroje za brizganje in testne sisteme.

Primerjava izbire

Proizvodna zmogljivost in zagotavljanje kakovosti

Dufew Electric je specializiran za komponente industrijske močnostne elektronike, vključno s filtri, reaktorji, zavornimi upori in električnimi rešitvami po meri.

Z inženirskimi izkušnjami na področju magnetnih komponent in aplikacij pogonskih sistemov Dufew zagotavlja prilagojene rešitve za različne nivoje napetosti, tokovne razpone in zahteve glede namestitve.

Dufewove proizvodne zmogljivosti zajemajo obdelavo magnetnih komponent, natančno navijanje, obdelavo izolacije, preverjanje električnih parametrov in testiranje delovanja, kar zagotavlja dosledno kakovost proizvodnje in zanesljivo delovanje izdelka.

Kontrola kakovosti vključuje preglede izolacijske upornosti, dielektrične odpornosti, dviga temperature, električne učinkovitosti in videza. Vsaka stopnja je zasnovana za preverjanje električne varnosti, stabilnosti delovanja in splošne kakovosti končnih izdelkov.

Dufew podpira proizvodnjo OEM, prilagojene modele, tehnično dokumentacijo in podporo za inženiring aplikacij za izpolnjevanje različnih industrijskih zahtev. Dokumentacija o kakovosti vključuje certifikat upravljanja kakovosti ISO, certifikat CE in poročila o testiranju izdelkov.

Pakiranje in dostava

Dufew uporablja izvozno standardno embalažo, da zagotovi varen transport industrijskih električnih komponent.

Rešitve pakiranja vključujejo:

- Zaščita odporna na vlago

- Pritrditev odporna na udarce

- Ojačana lesena ohišja za velike modele

- Identifikacijske oznake izdelkov

- Tehnična dokumentacija

Vsak izdelek je pred odpremo pregledan, da se zagotovi skladnost z zahtevami kupcev.

pogosta vprašanja

V1: Kakšna je razlika med izhodnim filtrom in izhodnim reaktorjem?

Izhodni filter cilja predvsem na visokofrekvenčne preklopne komponente, motnje PWM in elektromagnetni šum na strani motorja. Izhodni reaktor v glavnem zmanjša stopnjo naraščanja napetosti, omeji vpliv toka in izboljša pogoje izhodne valovne oblike.

Za zahtevne aplikacije je primerna rešitev odvisna od dolžine kabla, tipa motorja in zahtev glede elektromagnetne združljivosti.

V2: Ali lahko ta rešitev zmanjša hrup motorja?

ja Z zmanjšanjem visokofrekvenčnih komponent, ki nastanejo pri preklapljanju pretvornika, lahko pomaga zmanjšati elektromagnetne vibracije in izboljša pogoje delovanja motorja.

V3: Zakaj je filtriranje pomembno za dolge motorne kable?

Dolgi kabli povečajo porazdeljeno kapacitivnost in lahko ojačajo visokofrekvenčne motnje. Pravilno filtriranje pomaga zmanjšati električne obremenitve, povezane s kablom, in izboljša stabilnost sistema.

V4: Ali lahko Dufew prilagodi rešitve filtrov?

ja Dufew nudi prilagojene rešitve, vključno z nazivno napetostjo, zmogljivostjo toka, karakteristikami filtriranja, dimenzijami in strukturo namestitve v skladu z zahtevami kupca.
