Povzetek članka: A zavorni sekalnikje bistvena komponenta v dinamičnih zavornih sistemih za pogone s spremenljivo frekvenco (VFD), ki pomaga upravljati regenerativno energijo med upočasnjevanjem motorja in operacijo obnove.Dufew Electricponuja zavorne sekalnike serije CBU, zasnovane za združljive pogonske sisteme 220 V, 380 V in 690 V. S spremljanjem napetosti vodila enosmernega toka in preklapljanjem odvečne energije na zunanji zavorni upor te naprave pomagajo nadzirati dvig napetosti in podpirajo zanesljivo zaviranje. V tem priročniku je razloženo, kako delujejo zavorni sekalniki, njihovi ključni tehnični parametri, izbirna merila, industrijske uporabe in vidiki namestitve.
Zavorni čoper je elektronska preklopna naprava, ki se uporablja v vmesnem tokokrogu enosmernega tokokroga pretvornika s spremenljivo frekvenco za upravljanje presežne regenerativne energije. Deluje z zavornim uporom, ki pomaga preprečiti dvig napetosti vodila enosmernega toka čez sprejemljivo delovno raven med upočasnjevanjem motorja.
Med normalnim delovanjem VFD dovaja električno energijo motorju za ustvarjanje mehanskega gibanja. Ko se motor upočasni ali poganja breme za remont, lahko začasno deluje kot generator. Nastala električna energija teče nazaj v vodilo DC, kar lahko povzroči prenapetostno napako, če energije ni mogoče ustrezno absorbirati.
Zavorni sekalnik odpravi to težavo tako, da preklopi električno pot na zunanji zavorni upor, ko napetost enosmernega vodila doseže vnaprej določen prag. Upor pretvarja preneseno električno energijo v toploto.

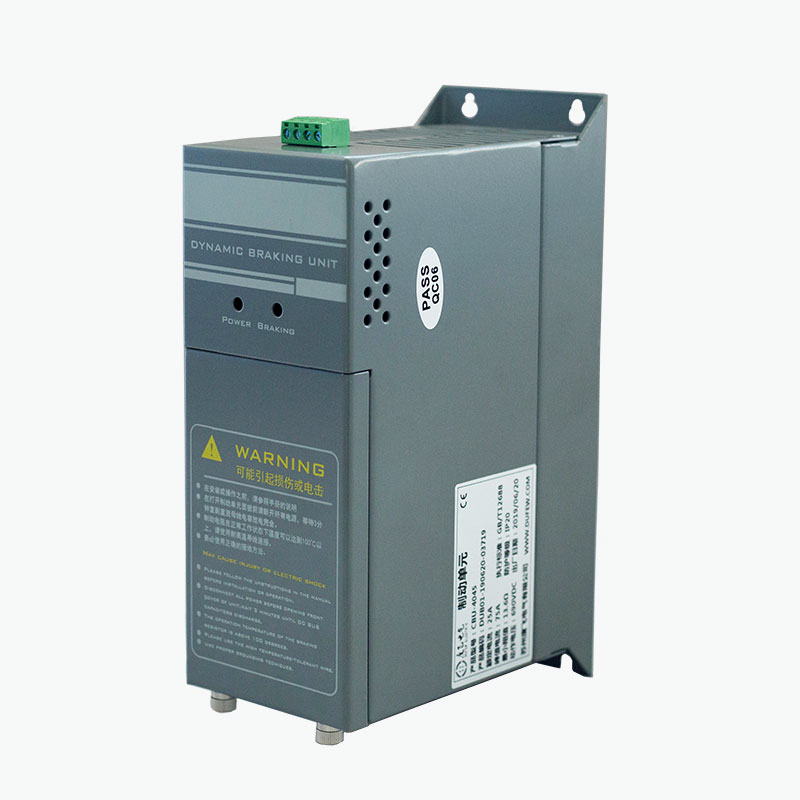

Serija CBU podjetja Dufew Electric je zasnovana za aplikacije zunanjega dinamičnega zaviranja v združljivih pogonskih sistemih. Njegovo konfiguracijo je mogoče izbrati glede na sistemsko napetost, zahteve za zaviranje, karakteristike upora in pogoje namestitve.
Princip delovanja temelji na nadzoru napetosti DC vodila in hitrem elektronskem preklopu. V seriji CBU se preklopno vezje na osnovi IGBT samodejno odzove, ko napetost doseže konfigurirani zavorni prag.
Ta postopek se po potrebi ponavlja med zaviranjem. Pomaga pri nadzoru napetosti vodila enosmernega toka brez potrebe po ločenem zunanjem krmilniku za osnovno spremljanje napetosti.
Za nadaljnje informacije o sorodni opremi raziščite rešitve zavornih enot Dufew Electric in izdelke industrijske močnostne elektronike.
Pravilno izbran zavorni sekalnik lahko izboljša delovanje dinamičnega zavornega sistema, zlasti pri aplikacijah, ki vključujejo pogoste ustavitve, veliko vztrajnost ali remontne obremenitve.
Dejanska zmogljivost je odvisna od pogona, vztrajnosti motorja, zavornega upora, regenerativne energije, frekvence zaviranja, delovnega cikla in okolja namestitve. Zato je treba čoper izbrati kot del celotnega zavornega sistema in ne kot ločeno komponento.
Tehnične specifikacije določajo, ali je zavorni sekalnik primeren za posamezno namestitev VFD. Naslednja tabela povzema referenčne parametre, objavljene za serijo CBU podjetja Dufew Electric.
| Parameter | Referenčna specifikacija | Inženirski premislek |
|---|---|---|
| Napetost pogonskega sistema | Razredi 220V, 380V in 690V AC | Ujemati se mora s konfiguracijo združljivega pogona in vodila DC. |
| Zavorna napetost razreda 220V | DC 340/360/380/400/420V ±10V | Izbirne mejne vrednosti za združljive konfiguracije. |
| Zavorna napetost razreda 380V | DC 630/660/690/730/760V ±10V | Ujemati se mora z izbranim modelom pogona in sekalnika. |
| Zavorna napetost razreda 690V | DC 1140V ±10V | Zahteva potrditev združljivosti sistema. |
| Metoda nadzora | Samodejno spremljanje napetosti vodila DC | Omogoča samodejno preklapljanje med regenerativnim delovanjem. |
| Vzporedni odgovor | ≤1 ms | Specifikacija referenčnega odziva za združljive vzporedne konfiguracije. |
| Začetna temperatura ventilatorja | Približno 45°C | Podpira toplotno upravljanje v veljavnih pogojih delovanja. |
| Zaščita pred previsoko temperaturo | Približno 85°C | Zagotavlja toplotno zaščitni prag. |
| Stopnja zaščite | IP20 ali višji, odvisno od konfiguracije | Preverite oceno ohišja določenega modela. |
| Veljavni standard | GB/T 12668 | Potrdite veljavne zahteve in dokumentacijo za izbrani izdelek. |
Opomba: To so referenčne specifikacije in ne jamstvo, da vsak model podpira vse navedene nastavitve. Pred naročilom ali namestitvijo potrdite končni model, zavorno napetost, električne vrednosti in zaščitne funkcije z dokumentacijo izdelka.
Izbira zavornega čoperja zahteva več kot le uskladitev njegove nazivne moči z močjo motorja. Regenerativna energija in toplotna obremenitev se precej razlikujejo glede na gnano opremo in delovni cikel.
Ugotovite nazivno vhodno napetost VFD in karakteristike vodila DC. Izberite združljiv napetostni razred sekalnika in preverite, ali izbrani zavorni prag ustreza dovoljenemu območju delovanja pogona.
Obremenitve z visoko vztrajnostjo lahko pri upočasnjevanju ustvarijo znatno regenerativno energijo. Krajši časi ustavljanja lahko povečajo potrebno trenutno zavorno moč. Posebno pozornost je treba nameniti aplikacijam, kot so centrifuge, dvigala in visokohitrostni stroji.
Vrednost upora upora, nazivna moč, zmogljivost impulzne energije in delovni cikel morajo biti združljivi z VFD in sekalnikom. Neprimeren upor lahko povzroči prevelik tok, pregrevanje ali neustrezno zaviranje.
Stroj, ki se ustavi vsakih nekaj sekund, ima drugačne toplotne zahteve kot stroj, ki se ustavi le občasno. Pogosto zaviranje lahko poveča povprečno toploto, ki jo ustvarita upor in stikalno vezje.
Temperatura okolice, prezračevanje ohišja, montažna razdalja in pretok zraka vplivajo na toplotno učinkovitost. Izbrano opremo je treba namestiti v skladu z zahtevami proizvajalca za ožičenje in prezračevanje.
Naslednji kontrolni seznam vam lahko pomaga pri pripravi tehnične poizvedbe:
Zavorni sekalniki so uporabni v pogonskih sistemih, kjer motor vrača energijo med pojemkom, spuščanjem ali drugimi regenerativnimi delovnimi pogoji. Tipične aplikacije vključujejo:
Vsaka aplikacija ne zahteva zunanjega zavornega sekalnika. Odločitev je odvisna od vgrajene zavorne sposobnosti VFD, zahtevanega časa ustavljanja, značilnosti obremenitve in pogostosti regenerativnega delovanja.
Čeprav te komponente delujejo skupaj, opravljajo različne funkcije. Razumevanje razlike pomaga inženirjem pri izbiri združljivega dinamičnega zavornega sistema.
| Komponenta | Primarna funkcija | Izbira Fokus |
|---|---|---|
| Zavorni sekalnik | Preklopi zavorni tokokrog glede na napetost vodila DC. | Napetostni razred, preklopna zmogljivost, zahteve za zaščito in zaviranje. |
| Zavorni upor | Regenerirano električno energijo pretvori v toploto. | Upornost, nazivna moč, zmogljivost impulzne energije in delovni cikel. |
| VFD DC vodilo | Zagotavlja električno povezavo z zavornim krogom. | Omejitve napetosti, združljivost terminalov in specifikacije pogona. |
Zavorni čoper ne more sam odvajati regenerativne energije. Nadzoruje preklopno pot, medtem ko upor absorbira energijo. Oba morata biti združljiva s pogonom in predvidenimi pogoji delovanja.
Za aplikacije, ki zahtevajo širšo električno rešitev, Dufew Electric ponuja tudi povezane komponente močnostne elektronike za industrijske pogone in sisteme za nadzor moči.
Pravilna namestitev pomaga pri varnem delovanju, učinkovitem hlajenju in doslednem zaviranju. Pred zagonom mora usposobljeno električarsko osebje preveriti naslednje:
Med rednim vzdrževanjem preverite, ali so ohlapne povezave, nakopičen prah, omejen pretok zraka, znaki pregrevanja in neobičajne poškodbe upora. Vsako testiranje ali vzdrževanje, ki vključuje vodilo DC, mora upoštevati varnostna navodila proizvajalca. Pogon mora biti izoliran od vira napajanja, pred začetkom dela pa je treba preveriti, ali je vodilo DC izpraznjeno.
Namestitev in vzdrževanje morata biti v skladu z veljavnimi zahtevami glede električne varnosti. Ne zanašajte se na zavorni sekljalnik kot nadomestek za zahtevani mehanski ali varnostni zavorni sistem stroja.
Njegov glavni namen je nadzor regenerativne energije, vrnjene v vodilo DC VFD med pojemkom ali remontom. Odvečno energijo preklopi na združljiv zavorni upor, da prepreči prekomerno napetost enosmernega vodila.
Ne. Sekalnik nadzoruje, kdaj zavorni tokokrog vodi, medtem ko upor pretvarja električno energijo v toploto. Opravljajo komplementarne funkcije in jih je treba pravilno ujemati.
Ne. Nekateri pogoni imajo zadostno vgrajeno zavorno zmogljivost za predvidene obremenitve. Zunanji sekalnik bo morda potreben, ko regenerativna energija, zavorna frekvenca ali zahtevani pojemek presežejo zmogljivost notranjega vezja.
Objavljene informacije o izdelku določajo konfiguracije za združljive pogonske sisteme 220 V, 380 V in 690 V. Natančen model in zavorno napetost je treba potrditi glede na specifikacije DC vodila pogona.
Združljive enote je mogoče povezati vzporedno, če ena enota ne more zadostiti zahtevani zavorni zmogljivosti in zasnova izdelka podpira to ureditev. Za celoten sistem je treba preveriti ožičenje, konfiguracijo uporov, koordinacijo preklopov in toplotne zahteve.
Izbira je odvisna od meja upora pogona, zavorne moči, energije na zavorni cikel, frekvence delovanja in delovnega cikla. Upor mora biti tudi združljiv z električnimi nazivnimi vrednostmi sekalnika in pogoji namestitve.
Navedite model VFD, sistemsko napetost, moč motorja, vrsto obremenitve, čas pojemka, frekvenco zaviranja, specifikacije upora, delovni cikel in pogoje namestitve. Te podrobnosti pomagajo dobavitelju oceniti ustrezen model in konfiguracijo.
Pravilno izbran zavorni čoper pomaga pri upravljanju regenerativne energije, nadzoru dviga napetosti vodila DC in podpira zanesljivo dinamično zaviranje v industrijskih pogonskih sistemih. Njegova učinkovitost je odvisna od ujemanja sekalnika, zavornega upora, pogonske napetosti, značilnosti obremenitve in toplotnih zahtev glede na aplikacijo.
Serija CBU podjetja Dufew Electric ponuja možnosti zavornega sekalnika za združljive pogonske sisteme 220 V, 380 V in 690 V, pri čemer izbira modela temelji na električnih ocenah in pogojih delovanja. Ne glede na to, ali vaš projekt vključuje dvigala, žerjave, tekoče trakove, centrifuge ali druge industrijske stroje, je natančen pregled specifikacij bistvenega pomena za ustrezno zavorno rešitev.
Če iščete zanesljivega proizvajalca in dobavitelja zavornega sekalnika za vaš projekt industrijskega pogona, raziščite izdelke zavornega sekalnika Dufew Electric inkontaktirajte nasz vašimi pogonskimi specifikacijami, zavornimi zahtevami in podrobnostmi o namestitvi. Naša ekipa vam lahko pomaga oceniti ustrezno konfiguracijo za vašo aplikacijo.
-
