Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.
V industrijskih pogonskih sistemih so reaktorji vmesnega tokokroga običajno nameščeni v vmesnem tokokrogu enosmernega tokokroga, da zmanjšajo nihanje toka, ki ga povzročajo popravki in spremembe obremenitve. Vendar lahko tradicionalne navpične strukture reaktorjev povzročijo težave pri namestitvi v kompaktnih omarah, kjer je navpični prostor omejen.

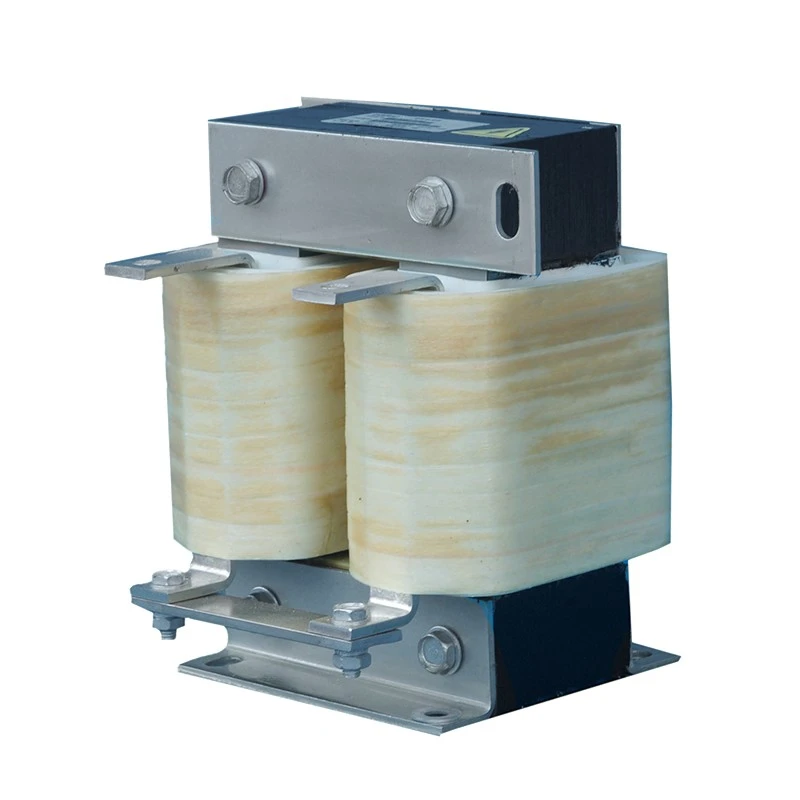

Dufew Electric Horizontal DC Link Reactor sprejme ravno magnetno strukturo z vodoravno razporejenim jedrom in navitjem. Ta oblika zmanjša celotno višino, hkrati pa ohranja zahtevano zmogljivost induktivnosti in toplotno zmogljivost.
Reaktor je izdelan s hladno valjanimi laminati iz silicijevega jekla z majhnimi izgubami, visokotemperaturnimi izolacijskimi materiali razreda F in tehnologijo vakuumske impregnacije. Za aplikacije z visokim tokom so na voljo strukture za navijanje folije brez bobins za doseganje kompaktnih dimenzij, izboljšanega odvajanja toplote in stabilnega neprekinjenega delovanja.
Za razliko od standardnih navpičnih reaktorjev se horizontalna konfiguracija osredotoča na mehansko integracijo, optimizacijo pretoka zraka in prilagodljivost postavitve omarice, zaradi česar je primerna za sodobno kompaktno pogonsko opremo.
Številne industrijske krmilne omare imajo stroge višinske omejitve zaradi večplastnih VFD ureditev, strojno integriranih električnih ohišij, mobilnih napajalnih sistemov ali ozkih enosmernih napajalnih omar. Konfiguracija z nizkim profilom zmanjša skupno višino, hkrati pa bolje izkoristi razpoložljivo širino omare, kar omogoča lažjo integracijo v opremo z omejenim prostorom za namestitev. V primerjavi z običajnimi navpičnimi reaktorji daje ta razporeditev inženirjem večjo prilagodljivost pri optimizaciji postavitev omaric brez povečanja višine ohišja.
Toplotno upravljanje je ključnega pomena za enosmerne reaktorje, ki delujejo pod stalnim tokom. Horizontalna zasnova prezračevanja izpostavlja navitja zračnemu toku čez več površin, medtem ko stransko prezračevanje pomaga zmanjšati akumulacijo toplote, širše območje odvajanja toplote pa spodbuja enakomernejšo porazdelitev temperature. Zaščitni pokrovi IP20 so zasnovani tako, da ohranjajo učinkovit pretok zraka in podpirajo stabilno delovanje med dolgotrajnim delovanjem pri polni obremenitvi.
Aplikacije, kot so žerjavi, mobilna oprema in industrijski stroji, zahtevajo zanesljivo mehansko stabilnost. Širša montažna osnova zagotavlja močnejšo oporo, medtem ko večtočkovna pritrditev pomaga omejiti premik med delovanjem. Stabilna struktura zračne reže ohranja dosledno zmogljivost induktivnosti, varne priključne povezave pa pomagajo vzdržati vibracije v zahtevnih industrijskih okoljih.
Razporeditev stranskih sponk poenostavlja integracijo v ozke električne omarice z zmanjšanjem ovir za navpično ožičenje in skrajšanjem razdalje vodila DC, kjer je primerno. Omogoča tudi čistejšo razporeditev pozitivnih in negativnih kablov, kar inženirjem pomaga doseči bolj kompaktno in organizirano električno postavitev.
Primer: CDL-600-0600-EIDA
| Koda | Opis |
|---|---|
| CDL | DC Link Reactor Series |
| 600 | Raven napetosti (600 = 690 VDC) |
| 0600 | Nazivni tok (0600 = 600 A, 2500 = 2500 A) |
| EI | Struktura jedra (EI = trifazno jedro, UI = enofazno jedro) |
| D | Struktura namestitve (D = navpična namestitev, W = vodoravna namestitev) |
| A | Material za navijanje (A = aluminij, C = baker) |
| Parameter | Specifikacija |
|---|---|
| Nazivna napetost | 220VAC / 380VAC / 690VAC / 1140VAC |
| Delovna frekvenca | 50Hz / 60Hz / do 500Hz |
| Nazivni tok | 5A - 3800A |
| Zmogljivost preobremenitve | 1,5-kratni nazivni tok za 60 sekund, interval 1 uro |
| Padec napetosti | 0,5 % / 1 % / 2 % / 4 % |
| Dielektrična trdnost | 3000VAC / 50Hz / 5mA / 1min |
| Izolacijska upornost | ≥100MΩ (1000VDC) |
| Stopnja zaščite | IP00 / IP20 |
| Izolacijski razred | T40 / razred F (155 ℃) |
| Stopnja zaviranja gorenja | UL94V-2 |
| Nivo hrupa | ≤65dB (preizkušeno na 1 meter vodoravne razdalje od reaktorja) |
| Življenjska doba | ≥15 let |
| Standardi | Standard reaktorja IEC289:1987 / standard reaktorja GB10229-88 (enakovredno IEC289:1987) / reaktor JB9644-1999 za polprevodniške električne pogone |
Horizontalna razporeditev jedra in navitja bistveno zmanjša celotno višino namestitve v primerjavi z običajnimi vertikalnimi enosmernimi reaktorji.
Ta zasnova pomaga:
- Namestitev v ultratanke VFD omarice z omejenim navpičnim odmikom
- Podpira večslojne postavitve omaric brez poseganja v zgornje komponente
- Izboljšajte izrabo prostora v kompaktnih električnih ohišjih
- Poenostavite integracijo v strojno nameščene krmilne sisteme
Ravna struktura je še posebej primerna za ozke in podolgovate omare, kjer je višina primarna omejitev vgradnje.
Toplotno upravljanje je ključnega pomena za enosmerne reaktorje, ki delujejo pod stalno tokovno obremenitvijo.
Vodoravna zasnova izboljša odvajanje toplote z:
- Širše navijalne površine, izpostavljene zračnemu toku
- Stranski prezračevalni kanali, ki zmanjšujejo akumulacijo toplote
- Bolj enakomerna porazdelitev temperature med dolgotrajnim delovanjem
- Združljiva oblika zaščite IP20 brez blokiranja poti pretoka zraka
V primerjavi z navpično zloženimi strukturami vodoravna pot zračnega toka pomaga zmanjšati lokalne vroče točke in izboljša stabilnost delovanja.
Industrijska oprema, kot so mobilni napajalni sistemi, dvižna oprema in težki stroji, lahko doživijo stalne mehanske vibracije.
Reaktor ima ojačano horizontalno montažno strukturo, ki vključuje:
- Širša osnovna podpora za izboljšano mehansko stabilnost
- Več pritrdilnih točk za zmanjšanje tveganja premika
- Stabilno pozicioniranje zračne reže za vzdrževanje dosledne induktivnosti
- Varna razporeditev stranskih priključkov za zmanjšanje napetosti kabla
Ta zasnova izboljšuje zanesljivost pri aplikacijah, ki zahtevajo dolgotrajno delovanje v pogojih vibracij.
Učinkovita razporeditev kablov je pomembna v električnih omaricah z visoko gostoto.
Vodoravna konfiguracija zagotavlja:
- Stransko nameščeni pozitivni in negativni priključki za lažjo napeljavo kabla
- Zmanjšane navpične ovire znotraj omare
- Krajše in čistejše povezave DC bus
- Izboljšana ločitev med DC pozitivnimi in negativnimi potmi ožičenja
Optimizirana postavitev ožičenja pomaga inženirjem doseči čistejšo zasnovo omarice, hkrati pa izboljša učinkovitost namestitve in dostopnost vzdrževanja.
Horizontalni DC Link Reactor je idealen za ultra tanke električne krmilne omare, ki se uporabljajo v obdelovalnih strojih, kompaktnih proizvodnih linijah in integrirani opremi za avtomatizacijo, kjer je prostor za navpično namestitev omejen, vendar je na voljo globina omare.
Struktura nizke višine omogoča inženirjem, da namestijo reaktor brez povečanja dimenzij omare, zaradi česar je primeren za prostorsko občutljive modele opreme.
V večslojnih sklopih ohišja VFD ima vsak pogonski del omejen navpični odmik zaradi naloženih komponent.
Horizontalna struktura pomaga pri preprečevanju motenj z zgornjimi in spodnjimi plastmi opreme, hkrati pa ohranja stabilno tokovno zmogljivost vodila DC, zaradi česar je primerna za kompaktne pogonske omare z visoko gostoto komponent.
Mobilni generatorski sklopi, napajalniki, nameščeni v vozilu, in prenosni pogonski sistemi pogosto zahtevajo kompaktna električna ohišja s strogimi omejitvami višine.
Zasnova z ravnim profilom omogoča vodoravno namestitev znotraj ohišij z nizko zračnostjo, hkrati pa ohranja zanesljivo delovanje v pogojih vibracij in mobilnega dela.
Za električne prostore ali krmilne omare, razporejene v dolgih linearnih konfiguracijah, kjer je višina omare omejena, vendar je na voljo notranja globina, vodoravni reaktor zagotavlja praktično rešitev za namestitev.
Njegova ravna struktura omogoča boljši izkoristek talne površine omare in poenostavlja razporeditev notranjih komponent.
Oprema za galvanizacijo in elektrolizo običajno uporablja ozke napajalne omare za enosmerni tok, kjer sta prostor zbiralke in višina namestitve omejena.
Horizontalni DC Link Reactor je mogoče namestiti v ravno konfiguracijo za stabilizacijo enosmernega tokovnega izhoda, medtem ko se prilagaja postavitvam kompaktnih usmerniških omaric.
| Primerjava | Horizontalni enosmerni vlečni reaktor | Vertikalni DC Link Reactor |
|---|---|---|
| Struktura | Ravno jedro in vodoravna postavitev navitja | Navpično zložena jedrna struktura |
| Prostor za namestitev | Zasnovan za nizke omare | Zahteva večji navpični odmik |
| Integracija kabineta | Primerno za kompaktne in prilagojene postavitve | Primerno za običajne omare |
| Metoda hlajenja | Horizontalni pretok zraka s širšim območjem odvajanja toplote | Zasnova z navpičnim pretokom zraka |
| Ureditev ožičenja | Stranski terminali poenostavijo kompaktno usmerjanje | Vertikalni terminali zahtevajo dodatno višino |
| Mehanska stabilnost | Širša podlaga izboljša odpornost proti vibracijam | Manjša struktura odtisa |
Dufew Electric je specializiran za prilagojene komponente močnostne elektronike, vključno z reaktorji DC Link, AC reaktorji, zavornimi upori, transformatorji in povezanimi električnimi rešitvami.
Z izkušenimi inženirskimi ekipami in nadzorovanimi proizvodnimi procesi Dufew zagotavlja zanesljive reaktorske izdelke za VFD sisteme, industrijsko avtomatizacijo in aplikacije za pretvorbo električne energije.
Proizvodne zmogljivosti vključujejo:
- Precizna obdelava jeder in izdelava navitij
- Optimizacija strukture zračne reže DC
- Vakuumska impregnacija in izolacijska obdelava
- Preskušanje električne učinkovitosti in zanesljivosti
Vsak reaktor je preverjen s ključnimi pregledi, kot so izolacijski upor, vzdržljiva napetost, induktivnost, dvig temperature in testiranje hrupa.
Dufew Electric nenehno izboljšuje svoj sistem vodenja kakovosti in standarde izdelkov. Podjetje zagotavlja certifikat upravljanja kakovosti ISO, certifikat CE, poročila o preskusih izdelkov in tehnično dokumentacijo za podporo globalnim projektom strank.
Dufew ponuja proizvodnjo OEM, prilagojene modele in inženirsko podporo na podlagi posebnih aplikacijskih zahtev.
Dufew Electric uporablja profesionalne rešitve pakiranja za zaščito delovanja reaktorja med mednarodnim prevozom.
Ukrepi pakiranja vključujejo:
- Zaščita pred vlago in izolacijska zaščita
- Ojačana pritrditev za preprečevanje poškodb pri udarcih
- Izvozni standardni leseni zaboji za velike reaktorje
- Oznake izdelkov in tehnična dokumentacija za enostavno namestitev
Vsaka enota je pred odpremo pregledana in dostavljena z zahtevanimi specifikacijami, poročili o preskusih in prilagojenimi rešitvami pakiranja.
Dufew podpira serijska naročila, projekte OEM in globalne zahteve glede dostave.
Ta zasnova je priporočljiva, kadar ima električna omarica omejeno višino, vendar zadostno širino ali globino. Ravna struktura pomaga inženirjem integrirati enoto v kompaktne omare, hkrati pa ohranja zanesljivo delovanje vodila DC.
Ne. Električna zmogljivost je v glavnem odvisna od zasnove induktivnosti, magnetne strukture, nazivnega toka in tehnologije navijanja. Horizontalna konfiguracija v glavnem izboljša fleksibilnost namestitve, učinkovitost hlajenja in integracijo omar.
ja Dufew ponuja prilagojene rešitve, vključno z nazivnim tokom, napetostnimi zahtevami, vrednostmi induktivnosti, dimenzijami, načinom namestitve in materiali za navijanje v skladu z zahtevami opreme kupca.
ja Ojačana montažna struktura in stabilna zasnova zračne reže izboljšata mehansko zanesljivost. Uporablja se lahko v industrijski opremi, ki je izpostavljena stalnim vibracijam, kot so mobilni sistemi, dvižna oprema in težki stroji.
