Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

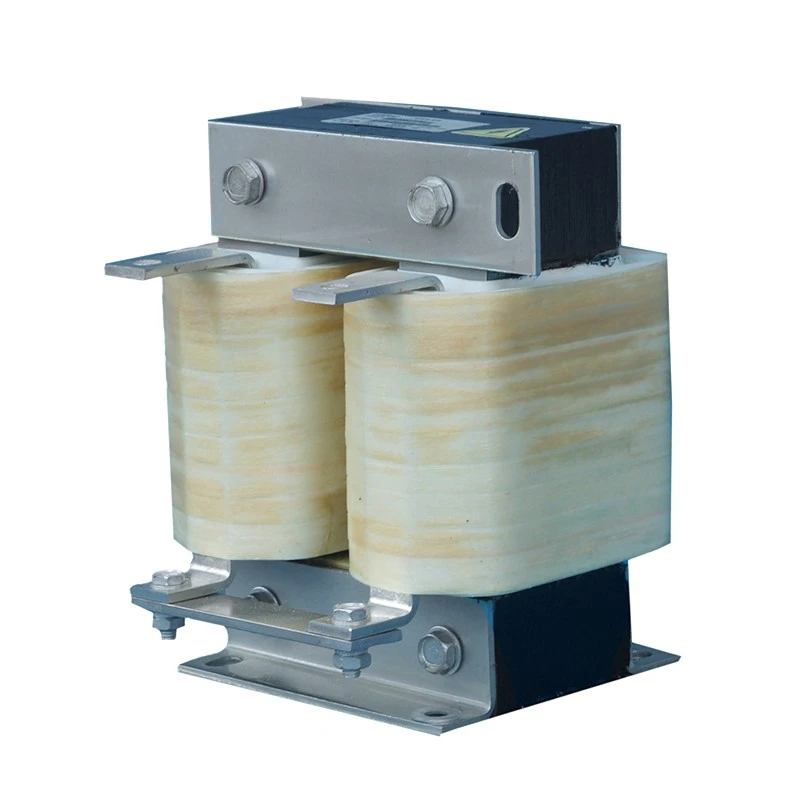

Navpični enosmerni vmesni reaktor je nameščen v vmesnem vezju enosmernega vodila pogonskih sistemov s spremenljivo frekvenco za izboljšanje stabilnosti enosmernega napajanja med neprekinjenim delovanjem in dinamičnimi spremembami obremenitve.
Za razliko od vodoravnih zasnov z nizkim profilom se ta konfiguracija osredotoča na zmanjšanje širine omarice z navpično razporejenim jedrom in strukturo navitja. Ozek odtis omogoča namestitev več komponent pogona eno poleg druge, zaradi česar je primeren za standardne električne omarice z omejenim vodoravnim prostorom.
Reaktorji Dufew so izdelani z:
- Hladno valjana silicijeva jeklena jedra z nizkimi izgubami
- Segmentirane magnetne strukture z zračno režo, odporne na DC prednapetost
- Visokotemperaturni izolacijski sistemi razreda F
- Vakuumska impregnacija
- Možnosti navijanja iz bakra ali aluminija
Optimizirana vertikalna struktura zagotavlja zanesljivo delovanje induktivnosti, učinkovito odvajanje toplote in prilagodljivo integracijo v industrijske krmilne sisteme.
Številne industrijske krmilne omare zahtevajo vgradnjo komponent z visoko gostoto, hkrati pa ohranjajo kompaktno skupno širino. Navpična konfiguracija zmanjša horizontalni prostor za namestitev, omogoča učinkovitejšo razporeditev pogonskih enot ena poleg druge in omogoča boljši izkoristek razpoložljive globine in višine omarice. Ta struktura je še posebej primerna za VFD omare, kjer je širina primarna prostorska omejitev.
Navpična struktura sledi naravni smeri zračnega toka številnih industrijskih omar in podpira prezračevalno pot od spodaj navzgor za učinkovitejše odvajanje toplote med neprekinjenim delovanjem. Z zmanjšanjem lokalne akumulacije toplote in ohranjanjem toplotne stabilnosti pri nazivnih obremenitvah zasnova pomaga zagotoviti dosledno električno zmogljivost med dolgotrajnim delovanjem.
Med pospeševanjem, zaviranjem ali delovanjem s spremenljivo obremenitvijo lahko nihanja toka enosmernega vodila povečajo obremenitev napajalnih komponent. Reaktor pomaga zgladiti spreminjanje toka in zmanjša vpliv valovanja toka, podpira stabilnejše delovanje vodila DC, hkrati pa pomaga zaščititi kondenzatorje in komponente pretvornika.
Navpična struktura je optimizirana za praktično namestitev v omaro z majhnim vodoravnim montažnim odtisom, stabilnim položajem zračne reže in kompaktno razporeditvijo sponk. Zanesljiva mehanska podpora omogoča komponenti lažjo integracijo v industrijsko opremo, hkrati pa zmanjšuje omejitve pri celotni postavitvi omare.
Navpično nameščena magnetna struktura zmanjša zasedeno širino ohišja, hkrati pa ohranja zahtevano zmogljivost induktivnosti. Njegov ozek profil namestitve omogoča učinkovito uporabo razpoložljivega prostora v ohišju in je zelo primeren za električne postavitve z visoko gostoto.
Neprekinjen enosmerni tok lahko povzroči magnetno prednapetost in poveča tveganje nasičenja. Dufew uporablja strukturo segmentirane zračne reže za vzdrževanje stabilne induktivnosti in izboljšanje magnetne linearnosti, kar pomaga zmanjšati tveganje nasičenja in podpira zanesljivo neprekinjeno delovanje z enosmernim tokom.
Različne vrednosti toka zahtevajo različne rešitve prevodnikov. Na voljo so bakrena in aluminijasta navitja, navijanje s folijo pa se lahko uporablja za visokotokovne modele. Optimizirana struktura navitja pomaga nadzorovati električne izgube in izboljša odvajanje toplote za stabilno dolgoročno delovanje.
Postavitev terminala je zasnovana posebej za navpično integracijo v omarico, kar omogoča priročno povezavo z zgornjimi sistemi zbiralk, hkrati pa zmanjša prostor, potreben za vodoravno napeljavo kablov. Posledica tega je čistejša razporeditev ožičenja in poenostavljena namestitev v kompaktne nadzorne plošče.
Primer: CDL-600-0600-EIDA
| Koda | Opis |
|---|---|
| CDL | DC Link Reactor Series |
| 600 | Raven napetosti (600 = 690 VDC) |
| 0600 | Nazivni tok (0600 = 600 A, 2500 = 2500 A) |
| EI | Struktura jedra (EI = trifazno jedro, UI = enofazno jedro) |
| D/W | Struktura namestitve (D = navpično, W = vodoravno) |
| klimatska naprava | Material za navijanje (A = aluminij, C = baker) |
| Parameter | Specifikacija |
|---|---|
| Vrsta izdelka | Vertikalni DC Link Reactor |
| Aplikacija | VFD DC Bus sistemi |
| Nazivna napetost | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nazivni tok | 5A - 3800A |
| Delovna frekvenca | 50Hz / 60Hz / Prilagojeno do 500Hz |
| Padec napetosti | 0,5 % / 1 % / 2 % / 4 % |
| Zmogljivost preobremenitve | 1,5× nazivni tok za 60 sekund |
| Dielektrična trdnost | 3000VAC / 50Hz / 5mA / 1min |
| Izolacijska upornost | ≥100MΩ (1000VDC) |
| Stopnja zaščite | IP00 / IP20 |
| Izolacijski razred | Razred F (155 ℃) |
| Temperaturni razred | T40 |
| Stopnja zaviranja gorenja | UL94V-2 |
| Nivo hrupa | ≤65dB |
| Življenjska doba | ≥15 let |
| Standardi | IEC289 / GB10229 / JB9644 |
| Aplikacija | Glavna zahteva |
|---|---|
| Standardne krmilne omare VFD | Izboljšajte stabilnost vodila DC |
| Pogonski sistemi dvigal | Podpira pogoste cikle pospeševanja |
| Žerjavi in dvižna oprema | Ohranite zanesljivo pretvorbo električne energije |
| Servo pogonski sistemi | Zmanjšajte vpliv valovanja |
| Oprema za industrijsko avtomatizacijo | Optimizirajte izrabo prostora v omari |
| Stroji za brizganje | Izboljšajte zanesljivost pogonskega sistema |
| Testiranje sistemov | Ohranite stabilno napajanje z enosmernim tokom |
| Primerjava | Vertikalni DC Link Reactor | Horizontalni enosmerni vlečni reaktor |
|---|---|---|
| Struktura | Visok in ozek dizajn | Ravna oblika z nizkim profilom |
| Glavna prednost | Prihrani širino omare | Prihrani višino omare |
| Najboljši pogoji za namestitev | Omejena širina, zadostna višina | Omejena višina, zadostna globina |
| Metoda hlajenja | Navpična pot zračnega toka | Vodoravna pot zračnega toka |
| Postavitev terminala | Zgornja povezava | Stranska povezava |
| Tipična uporaba | Standardne industrijske omare | Nizke kompaktne omare |
Primeren je za električne omarice, kjer je horizontalni prostor omejen, vendar je na voljo vertikalni prostor. Ozka struktura pomaga inženirjem doseči kompaktne notranje postavitve.
Navpična konfiguracija se osredotoča na zmanjšanje širine omare, vodoravna konfiguracija pa je razvita za aplikacije z omejeno višino omare.
Električna zmogljivost je odvisna od magnetne zasnove, vrednosti induktivnosti in nazivnega toka. Navpična struktura v glavnem izboljša fleksibilnost namestitve in integracijo omar.
ja Dufew podpira prilagojene rešitve, vključno z električnimi parametri, dimenzijami, montažnimi strukturami in materiali prevodnikov v skladu s projektnimi zahtevami.
Dufew Electric je specializiran za prilagojene komponente močnostne elektronike, vključno z reaktorji DC Link, AC reaktorji, zavornimi upori, transformatorji in povezanimi električnimi rešitvami.
S profesionalnimi inženirskimi zmogljivostmi in nadzorovanimi proizvodnimi procesi Dufew zagotavlja zanesljive reaktorske rešitve za industrijsko avtomatizacijo, VFD sisteme in aplikacije za pretvorbo električne energije.
Proizvodne zmogljivosti vključujejo:
- Precizna obdelava jedra
- Proizvodnja navitij
- Nastavitev zračne reže
- Vakuumska impregnacija
- Preskušanje električnega delovanja
Vsak izdelek je preverjen s testiranjem izolacijske upornosti, vzdržljive napetosti, induktivnosti, dviga temperature in hrupa.
Dufew nenehno izboljšuje vodenje kakovosti in standarde izdelkov. Podjetje zagotavlja certifikat upravljanja kakovosti ISO, certifikat CE, poročila o preskusih izdelkov in tehnične dokumente za podporo globalnim industrijskim strankam.
Dufew uporablja izvozno usmerjene rešitve za pakiranje, da zagotovi varen transport industrijskih reaktorjev.
Pakiranje vključuje:
- Zaščita pred vlago za izolacijske komponente
- Okrepljena pritrditev med transportom
- Prilagojene lesene škatle za velike modele
- Identifikacija izdelka in tehnična dokumentacija
Vsak reaktor je pred odpremo pregledan in opremljen z zahtevanimi dokumenti glede na zahteve naročnika projekta.
