Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

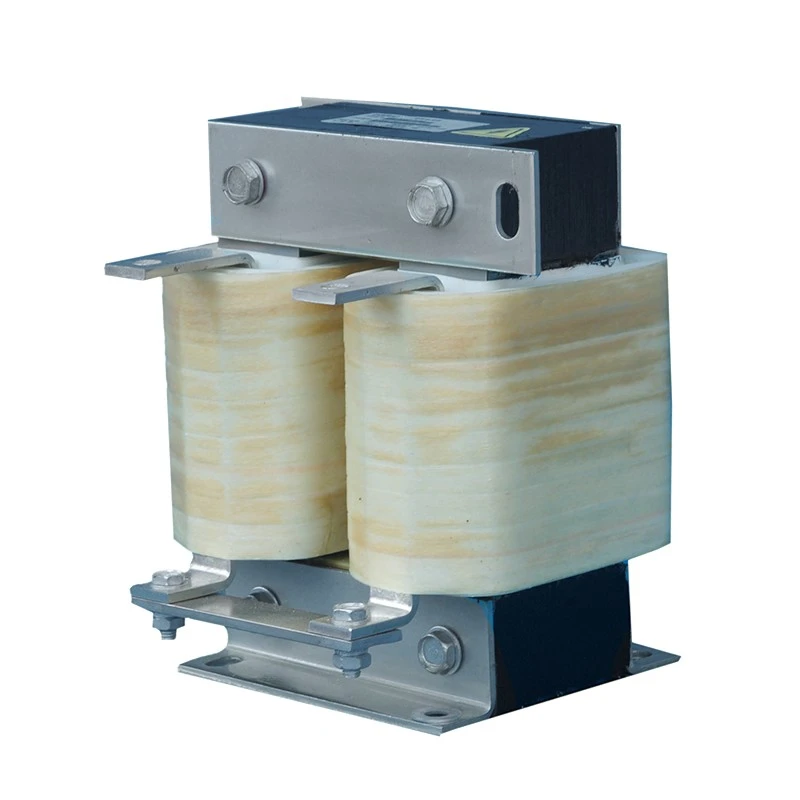

VFD DC Link Reactor je zaporedno povezan znotraj vmesnega vezja DC vodila med usmerniškim mostom in invertersko stopnjo sistema VFD.
Med pretvorbo izmeničnega toka v enosmerni lahko delovanje usmernika in sprememba obremenitve povzročita valovanje toka in električna nihanja v vodilu enosmernega toka. Reaktor uporablja karakteristike induktivnega shranjevanja energije za izravnavo tokovnih sprememb, vzdrževanje neprekinjenega pretoka enosmernega toka in izboljšanje stabilnosti inverterskega napajanja.
Za razliko od standardnih AC reaktorjev so reaktorji DC Link zasnovani za delovanje v pogojih neprekinjenega enosmernega toka. Dufew uporablja segmentirano magnetno strukturo z zračno režo, ki je odporna na enosmerno prednapetost, da ohrani stabilno induktivnost in zmanjša tveganje magnetne nasičenosti.
Lastnosti reaktorja:
- Hladno valjano silicijevo jekleno jedro z nizkimi izgubami za zmanjšano magnetno izgubo
- Segmentirana struktura zračne reže za stabilno delovanje DC
- Izolacijski sistem razreda F za zanesljivost pri visokih temperaturah
- Postopek vakuumske impregnacije za mehansko trdnost in odpornost na vlago
- Možnosti navijanja iz bakra ali aluminija za različne tokovne zahteve
Zaradi teh oblikovnih značilnosti so reaktorji Dufew DC Link primerni za sisteme VFD, ki zahtevajo stabilno delovanje vodila DC, dolgo življenjsko dobo in zanesljivo delovanje.
Usmerniška stopnja naravno ustvarja komponente valovanja v enosmernem toku. DC Link Reactor zgladi trenutno valovno obliko, zmanjša valovanje toka in pomaga ohranjati neprekinjeno prevajanje toka, kar zagotavlja stabilnejši vhod v pretvornik. To zmanjša nihanja v enosmernem napajanju in podpira dosledno delovanje motorja.
Prekomerno valovanje toka lahko poveča segrevanje kondenzatorja in pospeši staranje komponent. Z zmanjšanjem napetosti pri polnjenju in toplotne obremenitve komponent vodila DC lahko reaktor pomaga podaljšati življenjsko dobo kondenzatorja, izboljša splošno zanesljivost komponent in zmanjša zahteve po vzdrževanju.
Industrijska oprema pogosto deluje pri pogostem pospeševanju, zaviranju in spremembah obremenitve. Reaktor pomaga vzdrževati stabilno delovanje pretvornika in zmanjšati električni vpliv hitrega spreminjanja obremenitve, hkrati pa podpira zanesljivo delovanje močnostnih polprevodniških naprav.
Z izboljšanjem karakteristik vodila DC in zmanjšanjem popačenja toka reaktor pomaga optimizirati izrabo moči in omejiti vpliv harmonikov. Zaradi tega je primeren za visokozmogljive industrijske pogonske sisteme, kjer je potrebna stabilna električna zmogljivost.
Neprekinjen enosmerni tok lahko povzroči magnetno prednapetost in poveča tveganje nasičenosti jedra v običajnih zasnovah reaktorjev. Dufewova tehnologija segmentirane zračne reže zagotavlja stabilnejšo induktivnost in izboljšano magnetno linearnost, kar pomaga zmanjšati tveganje nasičenja in vzdrževati zanesljivo delovanje v pogojih neprekinjenega enosmernega toka.
Struktura navitja je zasnovana za visokotokovno delovanje z enosmernim tokom in lahko uporablja bakrene ali aluminijaste vodnike glede na zahteve uporabe. Nizka izguba upora in nadzorovan dvig temperature prispevata k stabilnemu dolgoročnemu delovanju. Za modele z velikim tokom se lahko uporabijo tudi strukture za navijanje folije za izboljšanje odvajanja toplote ob ohranjanju kompaktne zasnove namestitve.
Postopek vakuumske impregnacije okrepi izolacijski sistem in izboljša mehansko stabilnost, odpornost na vlago in odpornost na vibracije. Ta obdelava pomaga ohranjati zanesljivo električno in mehansko delovanje med dolgotrajnim industrijskim delovanjem.
Rešitve Dufew DC Link Reactor se pogosto uporabljajo v industrijskih pretvorbah električne energije in motornih pogonskih sistemih.
| Aplikacija | Glavna zahteva |
|---|---|
| Frekvenčni pogonski sistemi | Zmanjšajte enosmerno valovanje in izboljšajte zanesljivost pogona |
| Servo pogonski sistemi | Izboljšajte stabilnost vodila DC med dinamičnim delovanjem |
| Dvigala | Podpira pogoste cikle pospeševanja in zaviranja |
| Pristaniški žerjavi in dvižna oprema | Povečajte zanesljivost v pogojih velike obremenitve |
| Valjarne | Zmanjšajte električni stres med neprekinjenim delovanjem |
| Stroji za brizganje | Izboljšajte stabilnost motornega pogona |
| Stroji za vlečenje žice | Ohranite gladek prenos moči |
| Tekstilni stroji | Podpira stabilno dolgoročno delovanje |
| Testni sistemi | Izboljšajte električno doslednost |
DC Link Reactor je priporočljiv, ko sistem VFD doživi:
| Stanje sistema | Priporočeni namen |
|---|---|
| Pogosto nihanje enosmernega toka | Zmanjšajte valovitost toka |
| VFD izvora napetosti s kondenzatorskim filtriranjem | Zaščitite kondenzatorje vodila DC |
| Napajanje transformatorja velike zmogljivosti | Izboljšajte stabilnost napajanja |
| Neuravnoteženost trifazne napetosti | Zmanjšajte električni stres |
| Pogosto pospeševanje in zaviranje | Izboljšajte zanesljivost pretvornika |
| Visoke zahteve glede kakovosti električne energije | Zmanjšajte harmonični vpliv |
Primer: CDL-600-0600-EIDA
| Koda | Opis |
|---|---|
| CDL | DC Link Reactor Series |
| 600 | Raven napetosti (600 = 690 VDC) |
| 0600 | Nazivni tok (0600 = 600 A, 2500 = 2500 A) |
| EI | Struktura jedra (EI = trifazno jedro, UI = enofazno jedro) |
| D | Struktura namestitve (D = navpična namestitev, W = vodoravna namestitev) |
| A | Material za navijanje (A = aluminij, C = baker) |
| Parameter | Specifikacija |
|---|---|
| Vrsta izdelka | VFD DC Link Reactor |
| Položaj namestitve | DC vodilno vezje med usmernikom in pretvornikom |
| Nazivna napetost | 220VAC / 380VAC / 690VAC / 1140VAC |
| Delovna frekvenca | 50Hz / 60Hz / Prilagojeno do 500Hz |
| Nazivni tok | 5A - 3800A |
| Padec napetosti | 0,5 % / 1 % / 2 % / 4 % |
| Zmogljivost preobremenitve | 1,5-kratni nazivni tok za 60 sekund, interval 1 uro |
| Dielektrična trdnost | 3000VAC / 50Hz / 5mA / 1min |
| Izolacijska upornost | ≥100 MΩ pri 1000 VDC |
| Stopnja zaščite | IP00 / IP20 |
| Izolacijski razred | Razred F (155 ℃) |
| Stopnja zaviranja gorenja | UL94V-2 |
| Nivo hrupa | ≤65dB (testirano na 1 meter vodoravne razdalje) |
| Življenjska doba | ≥15 let |
| Veljavni standardi | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric je specializiran za prilagojene komponente močnostne elektronike, vključno z reaktorji DC Link, AC reaktorji, zavornimi upori, transformatorji in povezanimi električnimi rešitvami.
S profesionalnimi inženirskimi zmogljivostmi in nadzorovanimi proizvodnimi procesi Dufew zagotavlja zanesljive reaktorske rešitve za VFD sisteme, industrijsko avtomatizacijo in aplikacije za pretvorbo električne energije.
Proizvodnja Dufew vključuje:
- Precizna obdelava jedra iz silicijevega jekla
- Izdelava segmentirane magnetne strukture z zračno režo
- Proizvodnja bakrenih in aluminijastih navitij
- Vakuumska impregnacija
- Visokotemperaturni postopek sušenja
- Preskušanje električnega delovanja
Vsak reaktor je podvržen strogim inšpekcijskim postopkom, vključno z:
| Inšpekcijski predmet | Namen |
|---|---|
| Testiranje izolacijske upornosti | Preverite zanesljivost izolacije |
| Preizkušanje dielektrične odpornosti | Potrdite učinkovitost električne varnosti |
| Testiranje induktivnosti | Zagotovite zahtevane lastnosti reaktorja |
| Testiranje dviga temperature | Preverite toplotno učinkovitost |
| Testiranje hrupa | Nadzorujte raven hrupa pri delovanju |
| Pregled videza | Potrdite kakovost izdelave |
Dufew ponuja prilagojene rešitve na podlagi nazivne napetosti, tokovnega območja, induktivnosti, padca napetosti, namestitvene strukture, prostora v ohišju in zahtev glede materiala za navijanje. Zasnovo je mogoče prilagoditi različnim električnim in mehanskim pogojem, da se zagotovi pravilna integracija s strankinim pogonskim sistemom.
Storitve zajemajo proizvodnjo OEM, prilagojeno zasnovo reaktorja, tehnično dokumentacijo in podporo inženiringu aplikacij, kar strankam pomaga pri reševanju specifičnih projektnih zahtev od izbire izdelka do sistemske integracije.
Izdelki Dufew so izdelani v skladu s priznanimi industrijskimi standardi in zahtevami kakovosti.
Veljavni standardi vključujejo:
| Standardno | Opis |
|---|---|
| ISO 9001 | Sistem vodenja kakovosti |
| IEC289:1987 | Reaktorski standard |
| GB10229-88 | Reaktorski standard (enakovredno IEC289:1987) |
| JB9644-1999 | Reaktor za polprevodniške električne pogone |
| CE | Zahteva glede skladnosti izdelka |
Dufew ponuja izvozne standardne rešitve za pakiranje, ki zagotavljajo varen transport in zanesljivo delovanje izdelka.
- Zaščita odporna na vlago
- Pritrdilna struktura, odporna na udarce
- Ojačani izvozni leseni kovčki za velike reaktorje
- Oznake izdelkov in tehnična dokumentacija
- Zapisi o pregledih pred odpremo
Vsaka enota je pred dostavo pregledana, da se zagotovi, da električni parametri in mehanske zahteve ustrezajo specifikacijam kupca.
Dufew podpira:
- Serijsko proizvodnjo
- OEM projekti
- Mednarodna pošiljka
- Zahteve glede pakiranja po meri
| Primerjalna dimenzija | VFD DC Link Reactor | Standardni trifazni AC reaktor |
|---|---|---|
| Položaj namestitve | Nameščen v odsek DC vodila med usmernikom in pretvornikom | Nameščen na AC vhodno ali AC izhodno stran VFD sistemov |
| Zasnova magnetnega jedra | Segmentirano jedro z zračno režo, zasnovano za enosmerni tok z izmeničnimi valovitimi komponentami | Običajno magnetno jedro, zasnovano za simetrični AC magnetni tok |
| Glavna funkcija | Gladko valovanje enosmernega toka, izboljša stabilnost vodila enosmernega toka, zmanjša obremenitev komponent enosmernega toka | Zmanjšajte harmonike AC, omejite udarni tok in izboljšajte kakovost valov AC |
| Pogoj delovanja | Deluje v pogojih enosmerne prednapetosti in zahteva zasnovo, odporno na nasičenje | Deluje v izmeničnih magnetnih pogojih AC |
| Tipična vrednost uporabe | Ščiti enosmerne kondenzatorje in izboljša stabilnost delovanja pretvornika | Izboljša kakovost napajanja na strani AC in zaščito na strani motorja |
DC Link Reactor je nameščen v tokokrogu DC vodila za izravnavo tokovnih nihanj in zmanjšanje valovitosti na komponentah DC. AC Reactor je nameščen na strani AC za nadzor vhodnih harmonikov ali izhodne električne napetosti. Njihovi položaji vgradnje in konstrukcijske zahteve so različni.
Priporočljivo je za sisteme VFD z velikimi nazivnimi močmi, znatnim valovanjem enosmernega toka, pogostimi spremembami obremenitve ali aplikacijami, ki zahtevajo izboljšano stabilnost vodila enosmernega toka.
Z omejevanjem valovanja toka in zmanjšanjem nihanja polnilnega toka reaktor zmanjša toplotno in električno obremenitev kondenzatorjev DC, kar pomaga izboljšati njihovo zanesljivost in življenjsko dobo.
ja Dufew podpira prilagajanje nazivne napetosti, tokovne zmogljivosti, vrednosti induktivnosti, padca napetosti, materiala za navijanje, dimenzij in konfiguracije namestitve glede na zahteve projekta.
Dufew Electric ponuja prilagojene rešitve DC Link Reactor za industrijske sisteme VFD, opremo za pretvorbo električne energije in aplikacije za avtomatizacijo.
S profesionalnimi inženirskimi zmogljivostmi, naprednimi proizvodnimi procesi in strogim nadzorom kakovosti Dufew strankam pomaga izboljšati stabilnost vodila DC, zmanjšati električni stres in doseči zanesljivo dolgoročno delovanje.
Obrnite se na Dufew Electric za prilagojen dizajn reaktorja, sodelovanje OEM in podporo pri projektu.
