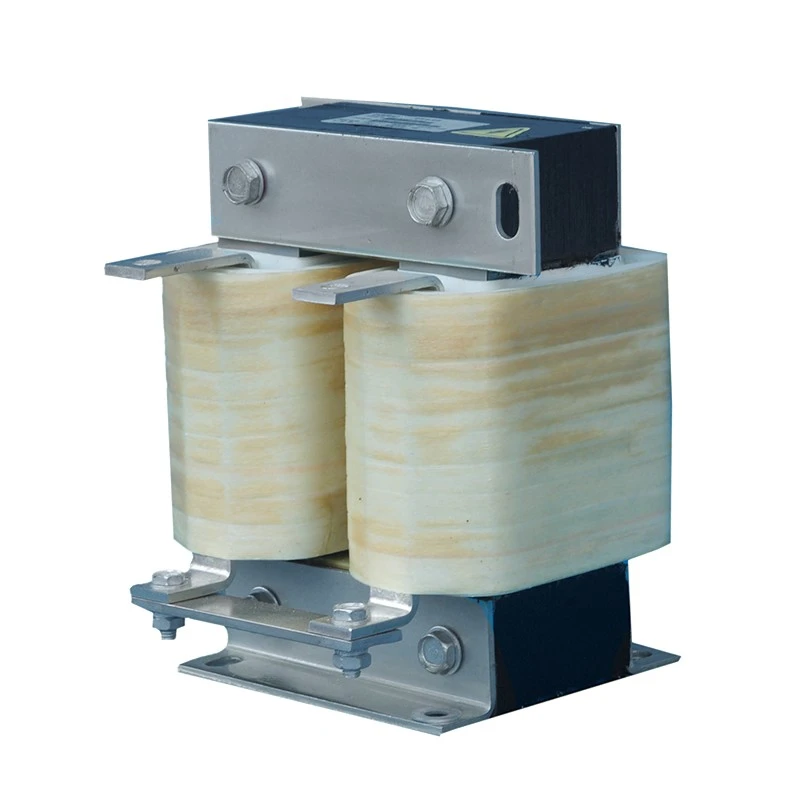

DC Link Reactor

V visokozmogljivih VFD in sistemih za pretvorbo moči usmerniška stopnja pretvori izmenični tok v enosmerni tok, preden napaja inverterski del. Med tem postopkom pretvorbe lahko tok enosmernega vodila vsebuje komponente valovanja, ki jih povzročajo rektifikacijske karakteristike, nihanje obremenitve in regenerativno delovanje.

Dufew Electric DC Link Reactor je nameščen zaporedno med odsekom usmernika in pretvornika vezja DC vodila. Z zagotavljanjem induktivnega shranjevanja energije zgladi variacijo toka, vzdržuje neprekinjen tok enosmernega toka in zmanjša električno obremenitev na enosmernih kondenzatorjih in močnostnih polprevodniških napravah.

Za razliko od običajnih AC reaktorjev je posebej zasnovan za neprekinjeno delovanje enosmernega toka. Segmentirana magnetna struktura zračne reže izboljšuje prednapetostno odpornost na enosmerni tok, zmanjšuje tveganje magnetne nasičenosti in ohranja stabilno delovanje induktivnosti med dolgotrajnim industrijskim delovanjem.

Dufew uporablja jedra iz hladno valjanega silicijevega jekla z nizkimi izgubami, izolacijske sisteme razreda F, postopke natančnega navijanja in tehnologijo vakuumske impregnacije, da doseže zanesljivo toplotno zmogljivost, izolacijsko trdnost in mehansko stabilnost.

Kako DC Link Reactor izboljša zanesljivost sistema

1. Zmanjšajte valovanje enosmernega toka in izboljšajte stabilnost vodila

Med pretvorbo AC-DC lahko nihanja napetosti iz usmerniške stopnje povzročijo valovanje toka v vodilu DC. Reaktor zgladi valovno obliko enosmernega toka, zmanjša komponente valovanja in izboljša stabilnost vhoda pretvornika, hkrati pa pomaga zmanjšati obremenitev kondenzatorjev vodila enosmernega toka. To je še posebej koristno za pogonske sisteme visoke moči, ki zahtevajo stabilno oskrbo z enosmerno energijo.

2. Vzdržujte neprekinjen pretok enosmernega toka

V aplikacijah z nihajočimi obremenitvami ali nestabilnimi pogoji napajanja lahko prekomerno nihanje toka vpliva na delovanje pretvornika. Z zmanjšanjem prekinitve toka in vzdrževanjem bolj zveznega toka usmernika reaktor podpira stabilno preklapljanje inverterja in pomaga zmanjšati nenormalne pogoje delovanja med dinamičnim delovanjem.

3. Zaščitite kondenzatorje vodila DC in napajalne komponente

Visok valovni tok lahko pospeši staranje enosmernega kondenzatorja in poveča toplotno obremenitev napajalnih komponent. Optimizirana zasnova omejuje pulziranje toka in zmanjšuje valovitost kondenzatorjev, kar pomaga izboljšati zanesljivost komponent vodila DC in podaljša življenjsko dobo celotnega pogonskega sistema.

4. Izboljšajte zmogljivost faktorja vhodne moči

Z izravnavanjem karakteristik enosmernega toka lahko reaktor izboljša električno zmogljivost pretvorniškega sistema. Zmanjšano popačenje toka prispeva k boljši izrabi energije in izboljšani združljivosti z električnimi sistemi velike moči.

Osnovne konstrukcijske značilnosti

Segmentirana zasnova jedra z zračno režo za prednapetostno odpornost na enosmerni tok

Neprekinjen enosmerni tok proizvaja enosmerno magnetno polje, ki lahko povzroči, da se običajna magnetna jedra približajo nasičenosti. Dufew sprejme segmentirano strukturo jedra z zračno režo, da zmanjša tveganje nasičenja z enosmernim tokom, hkrati pa ohranja stabilno induktivnost in učinkovito gladilno zmogljivost toka. Ta zasnova podpira zanesljivo delovanje pri stalnih enosmernih obremenitvah.

Struktura navitja z nizkimi izgubami

Struktura navitja je optimizirana za visokotokovno delovanje z enosmernim tokom, kar pomaga zmanjšati izgubo upora pri enosmernem toku in dvig temperature, hkrati pa ohranja stabilno električno zmogljivost in učinkovito upravljanje toplote. Za aplikacije z visokim tokom se lahko zagotovijo tudi strukture za navijanje folije, da se zmanjša skupna velikost in izboljša odvajanje toplote.

Izolacijski sistem z vakuumsko impregnacijo

Postopek vakuumske impregnacije okrepi izolacijski sistem in izboljša odpornost na vlago, mehansko trdnost in odpornost na vibracije. V kombinaciji z optimizirano strukturno zasnovo podpira zanesljivo dolgoročno delovanje, hkrati pa ohranja nizke ravni elektromagnetnih vibracij in hrupa ≤65 dB v standardnih preskusnih pogojih.

Tipične aplikacije

Priporočeni izbirni pogoji

DC Link Reactor se priporoča, kadar:

Tehnične specifikacije

Razlaga številke modela

Primer: CDL-600-0600-EIDA

DC Link Reactor vs AC Reactor

Proizvodna zmogljivost in zagotavljanje kakovosti

Dufew Electric je specializirano za proizvodnjo komponent močnostne elektronike, vključno z reaktorji, zavornimi upori, transformatorji in električnimi rešitvami po meri.

Dufewov proizvodni proces zajema obdelavo magnetnega jedra, natančno navijanje, vakuumsko impregnacijo, visokotemperaturno utrjevanje in testiranje električne učinkovitosti. Vsaka stopnja je nadzorovana, da se ohranijo dosledne električne lastnosti in zanesljiva kakovost izdelka.

Kontrola kakovosti zajema izolacijsko upornost, vzdržljivo napetost, induktivnost, dvig temperature in videz. Ti testi preverjajo električno zmogljivost reaktorja, zanesljivost izolacije, toplotne lastnosti in splošno kakovost izdelave.

Za različne projektne zahteve Dufew zagotavlja proizvodnjo OEM in električno načrtovanje po meri, skupaj z inženirskim svetovanjem in podporo pri tehnični dokumentaciji. To omogoča, da se izdelek prilagodi specifičnim električnim parametrom, pogojem namestitve in sistemskim aplikacijam.

pogosta vprašanja

V1: Kje je nameščen DC Link Reactor?

DC Link Reactor je nameščen v tokokrogu vodila DC med usmerniškim in pretvorniškim delom VFD ali sistema za pretvorbo moči. Pomaga zgladiti nihanje enosmernega toka, zmanjša valovitost komponent in izboljša stabilnost vodila enosmernega toka.

V2: Kakšna je razlika med tem izdelkom in AC reaktorjem?

Glavna razlika je aplikacijsko vezje. AC reaktor se uporablja v AC tokokrogih za zmanjšanje harmonikov, omejitev vpliva toka in izboljšanje kakovosti električne energije. Ta izdelek je zasnovan za aplikacije vodila DC za izravnavo valovanja toka in zaščito komponent na strani DC.

V3: Zakaj ta izdelek potrebuje jedro z zračno režo?

Neprekinjen enosmerni tok lahko povzroči magnetno prednapetost v jedru. Segmentirana struktura zračne reže pomaga preprečevati magnetno nasičenost, ohranja stabilno induktivnost in zagotavlja zanesljivo delovanje v pogojih enosmernega toka.

V4: Ali lahko Dufew prilagodi specifikacije za različne aplikacije?

ja Dufew ponuja prilagojene rešitve, vključno z nazivno napetostjo, tokovno zmogljivostjo, vrednostjo induktivnosti, materialom za navijanje, strukturo namestitve in mehanskimi dimenzijami v skladu z različnimi sistemskimi zahtevami.
