Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

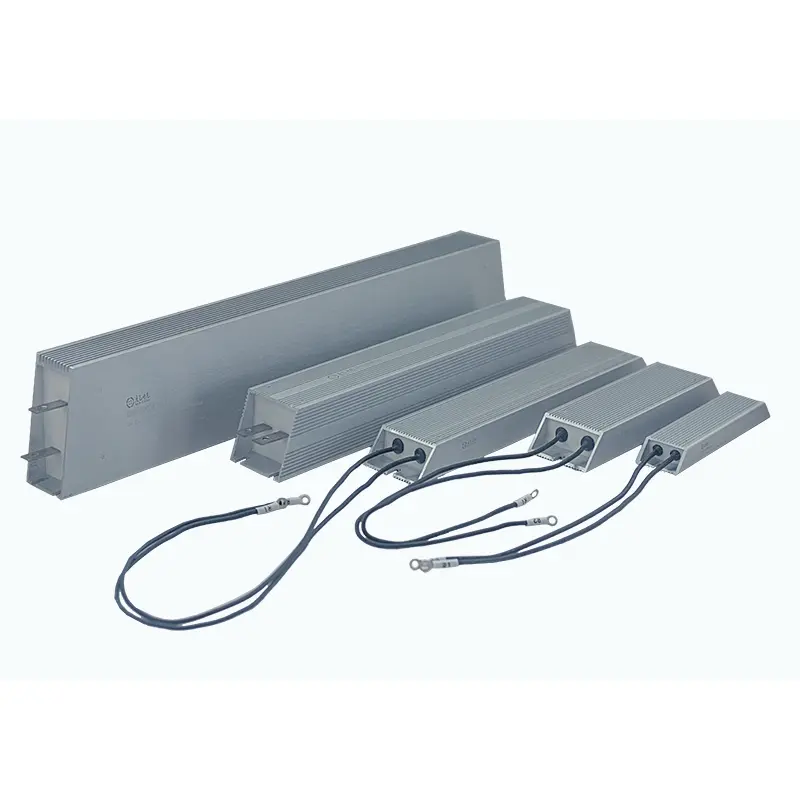

Industrijski napajalni sistemi pogosto delujejo pod velikimi obremenitvami, pogostimi zaviranji, vibracijami in povišanimi temperaturami. Za zagotovitev zanesljivega delovanja v teh zahtevnih okoljih DUFEW Trapezoidal Aluminium Clad Resistor združuje robustno aluminijasto ohišje z optimizirano notranjo toplotno strukturo, ki učinkovito prenaša toploto, hkrati pa ščiti uporovni element pred prahom, vlago, vibracijami in mehanskimi udarci.
Upornostni element je izdelan z uporabo natančno navite žice iz nikelj-kroma (Ni-Cr) ali zlitine Constantan, nameščene na visokotemperaturno izolacijsko jedro. Po električni izolaciji s ploščami sljude je sklop v celoti zaprt v trapezoidnem aluminijastem ohišju z uporabo posebej formulirane mešanice kremenčevega peska visoke čistosti in visokotemperaturne smole. Ta struktura ustvarja učinkovito toplotno prevodno pot, ki hitro prenaša notranjo toploto na zunanja hladilna rebra, hkrati pa ščiti upor pred oksidacijo in onesnaženjem okolja.
Zasnovan za industrijsko avtomatizacijo in težko opremo, upor podpira terminale iz nerjavečega jekla in visokotemperaturne žične povezave, kar omogoča prilagodljivo namestitev v zavorne sisteme VFD, servo pogone, omare za krmiljenje motorjev, bremenske banke, opremo za obnovljive vire energije in industrijske sisteme za distribucijo električne energije.
Za razliko od običajnih pravokotnih aluminijastih uporov je trapezoidno ohišje posebej zasnovano za izboljšanje učinkovitosti hlajenja in mehanske stabilnosti v industrijskih okoljih.
Trapezni profil poveča zunanjo hladilno površino, kar omogoča učinkovitejše odvajanje toplote z naravno konvekcijo in izboljša neprekinjeno delovanje.
Uporovni element je popolnoma zatesnjen znotraj aluminijastega ohišja, kar zagotavlja odlično odpornost proti prahu, vlagi, vibracijam in oksidaciji, hkrati pa podaljšuje življenjsko dobo izdelka.
Širša montažna osnova nudi močnejšo mehansko podporo, zmanjšuje premikanje pod stalnimi vibracijami in naredi upor primeren za žerjave, dvigala, strojna orodja in drugo težko opremo.
Polnilo iz kremenčevega peska prenaša toploto veliko hitreje kot zrak, kar omogoča, da notranja toplota hitro doseže aluminijasto ohišje za izboljšano učinkovitost hlajenja. Dodatni hladilni odvodi se lahko namestijo, kadar je potrebna večja stalna disipacija moči.
- Optimizirano trapezoidno ohišje -- Večja hladilna površina izboljša naravno odvajanje toplote v primerjavi z običajnimi pravokotnimi aluminijastimi upori.
- Popolnoma zaprta konstrukcija -- Popolna inkapsulacija ščiti pred prahom, vlago, vibracijami, oksidacijo in mehanskimi udarci.
- Odlična toplotna prevodnost -- Polnilo iz kremenčevega peska hitro prenaša notranjo toploto na aluminijasto ohišje, kar podpira večjo gostoto moči.
- Širok razpon upora -- Na voljo od 0,01 Ω do 120 kΩ s tolerancami upora ±3 %, ±5 % in ±10 %.
- Zanesljiva mehanska trdnost -- Široko aluminijasto podnožje zagotavlja varno pritrditev opreme, ki deluje pod stalnimi vibracijami.
- Prilagodljive možnosti povezovanja -- Na voljo s sponkami iz nerjavečega jekla ali visokotemperaturnimi vodilnimi žicami za različne zahteve namestitve.
- Na voljo je izdelava po meri - Nazivna moč, vrednost upora, dimenzije, sponke in konfiguracije namestitve se lahko prilagodijo projektom OEM.
Trapezoidni aluminijasti upor je primeren za industrijske sisteme, ki zahtevajo zanesljivo odvajanje moči, visoko mehansko trdnost in dolgoročno stabilnost.
Pogoni s spremenljivo frekvenco (VFD), servo pogoni, motorna zavorna vezja in regenerativni sistemi za disipacijo energije.
Žerjavi, dvigala, valjarne, rudarski stroji, kompresorji in druga oprema, ki deluje v pogojih pogostih vibracij in zaviranja.
Banke obremenitev, testiranje napajanja, sistemi za praznjenje baterij, simulacija dinamične obremenitve in industrijske preskusne mize.
Oprema za shranjevanje energije, fotovoltaični pretvorniki, pretvorniki vetrne energije, oprema za polnjenje in sistemi za pretvorbo energije.
Električne omare, distribucijska oprema, sistemi za avtomatizacijo in stroji OEM, ki zahtevajo kompaktne, zaprte in visoko zanesljive močnostne upore.
Pravilna namestitev je bistvena za doseganje optimalne toplotne učinkovitosti in dolge življenjske dobe.
Pred namestitvijo potrdite, da vrednost upora, nazivna moč, delovna napetost in mere izpolnjujejo zahteve glede opreme.
Preverite, ali so aluminijasto ohišje, sponke in montažne luknje brez deformacij, razpok ali poškodb med transportom.
Trdno namestite upor z uporabo montažnih lukenj na podstavku. Prepričajte se, da je montažna površina ravna in toga, da ohranite dobro mehansko stabilnost.
Za aplikacije s srednjo in visoko močjo nanesite tanko plast toplotne spojine med osnovo upora in montažno ploščo ali hladilnikom, da izboljšate prenos toplote.
Varno povežite sponke ali vodilne žice in preverite, ali so vse električne povezave tesne, da preprečite prekomerno kontaktno odpornost.
Namestite upor na dobro prezračevano mesto. Za zaprte električne omarice je priporočljivo hlajenje s prisilnim zrakom, ko delujejo pri visoki moči.
Izmerite vrednost upora pred vklopom tokokroga in spremljajte delovno temperaturo med prvim zagonom.
Uporovni element je natančno navit z uporabo visokokakovostne žice iz nikelj-kroma (Ni-Cr) ali zlitine Constantan, ki zagotavlja stabilno električno zmogljivost, visoko preobremenitveno zmogljivost in dolgo življenjsko dobo.
Vzdržljiva izolacijska plast iz sljude električno izolira uporovno žico od aluminijastega ohišja, hkrati pa ohranja odlično dielektrično trdnost pri povišanih temperaturah.
Notranja votlina je napolnjena s kremenčevim peskom visoke čistosti in toplotno odporno smolo, kar ustvarja učinkovito toplotno prevodno pot, ki hitro prenaša toploto od uporovnega elementa do aluminijastega ohišja.
Ohišje iz ekstrudiranega aluminija ima optimiziran trapezni profil, ki poveča hladilno površino in izboljša naravno konvekcijo zraka v primerjavi z običajnimi pravokotnimi ohišji.
Na voljo s terminali iz nerjavečega jekla ali visokotemperaturnimi vodilnimi žicami za različne zahteve glede namestitve in ožičenja.
| Koda modela | Opis | Primer |
|---|---|---|
| AVTOMOBIL | Serija trapeznih aluminijastih uporov | AVTOMOBIL |
| 1500 W | Nazivna moč | 1500 W |
| 27R | Nazivna odpornost | 27Ω |
| J | Toleranca odpornosti | J = ±5 % (izbirno: H = ±3 %, K = ±10 %) |
| Parameter | Specifikacija |
|---|---|
| Razpon moči | 50W-6kW |
| Delovna napetost | ≤1200V |
| Območje odpornosti | 0,01Ω--120kΩ |
| Toleranca odpornosti | ±3% / ±5% / ±10% |
| Ocena zaščite | IP00 |
| Temperaturni koeficient (TCR) | ≤300 ppm/°C |
| Ocena zaviralca gorenja | UL 94V-2 |
| Standardno | GB/T 5792 |
| Značilno | Testni pogoji | Učinkovitost |
|---|---|---|
| Dielektrična vzdržljiva napetost | 2500VAC / 50Hz / 60s | Tok uhajanja ≤10mA |
| Izolacijska upornost | 1000 VDC | ≥100MΩ |
| Kratkočasna preobremenitev | 10× nazivna moč za 5 sekund | Brez vidnih poškodb |
| Naloži življenje | Ciklično delovanje (10s VKLOP/90s IZKLOP) | > 9000 ur |
| Odpornost na vlažno toploto | 40 °C ±2 °C, 90--95 % RH, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Hitro kroženje temperature | -55 °C / 55 °C / 155 °C, po 15 minut, 5 ciklov | ΔR ≤ ±(2%R + 0,05Ω) |
| Odpornost na vročino | 350°C 2 uri | Brez vidnih razbarvanj ali poškodb |
| Temperaturni koeficient | Nazivna obremenitev v primerjavi z odpornostjo proti mrazu | <300 ppm/°C |
| Odpornost proti ognju | 10× nazivna moč za 5 minut | Brez vžiga ali odprtega ognja |
| Značilno | Testni pogoji | Učinkovitost |
|---|---|---|
| Trdnost terminala | 45N / 30s | Brez zrahljanja ali vidnih poškodb |
| Odpornost na vibracije | 5--200Hz, 1g, 98m/s² | Brez vidnih strukturnih poškodb |
| Odpornost na vročino spajkanja | Priključki so za 3 sekunde potopljeni v spajkanje pri 350±5°C | ΔR ≤ ±(1%R + 0,05Ω) |
| Videz | Vizualni pregled | Brez vidnih poškodb, jasna oznaka |
| Spajkanje | Priključki so za 5 sekund potopljeni v spajkanje pri 235±5°C | Pokritost spajkanja ≥95% |
| Primerjalni element | Trapezni upor, obložen z aluminijem | Običajni pravokotni upor v aluminijastem ohišju |
|---|---|---|
| Oblikovanje stanovanj | Trapezni profil poveča površino odvajanja toplote in učinkovitost pretoka zraka | Standardno pravokotno ohišje z manjšo hladilno površino |
| Toplotno upravljanje | Konstrukcija, polnjena s kremenom, hitro prenaša toploto na aluminijasto ohišje za stabilnejše delovne temperature | Odvajanje toplote je v glavnem odvisno od površine ohišja, kar ima za posledico nižjo toplotno učinkovitost |
| Stabilnost montaže | Široko podnožje zagotavlja odlično mehansko stabilnost za opremo, ki je nagnjena k tresljajem | Ožja podlaga nudi manjšo odpornost na vibracije |
| Varstvo okolja | Popolnoma zatesnjena konstrukcija je odporna na prah, vlago, oksidacijo in mehansko onesnaženje | Standardno tesnjenje zagotavlja omejeno zaščito v težkih industrijskih okoljih |
| Zmogljivost visoke odpornosti | Vrednosti upora so na voljo do 120 kΩ s stabilnim delovanjem | Možnosti visoke odpornosti so na splošno bolj omejene |
O: Trapezoidno aluminijasto ohišje poveča zunanjo hladilno površino in izboljša naravni pretok zraka okoli upora. Zagotavlja tudi širšo montažno podlago za boljšo mehansko stabilnost, zaradi česar je primeren za težko industrijsko opremo.
O: Da. Enkapsulacija, napolnjena s kvarcem, učinkovito prenaša notranjo toploto na aluminijasto ohišje, kar omogoča, da upor prenese ponavljajoče se zavorne cikle in kratkotrajne preobremenitve, hkrati pa ohranja zanesljivo delovanje.
O: Da. Izbirna vgrajena toplotna stikala ali temperaturni senzorji se lahko integrirajo na zahtevo, da zagotovijo dodatno zaščito pred previsoko temperaturo za nenadzorovane ali varnostno kritične aplikacije.
O: Da, če imajo vsi upori enake specifikacije. Za zagotovitev enakomerne porazdelitve obremenitve in dolgoročne zanesljivosti je treba vzdrževati enakomerno prezračevanje, uravnoteženo ožičenje in pravilno odvajanje toplote.
- Profesionalni proizvajalec močnostnih uporov z dolgoletnimi izkušnjami na področju industrijske močnostne elektronike.
- Prilagoditev OEM in ODM za odpornost, nazivno moč, dimenzije, terminale in možnosti namestitve.
- Stroga kontrola kakovosti z obsežnim električnim in mehanskim testiranjem pred odpremo.
- Hitra proizvodnja in stabilna dobava za standardne modele in projekte po meri.
- Tehnična podpora za pomoč strankam pri izbiri najprimernejše uporne rešitve za njihovo uporabo.
