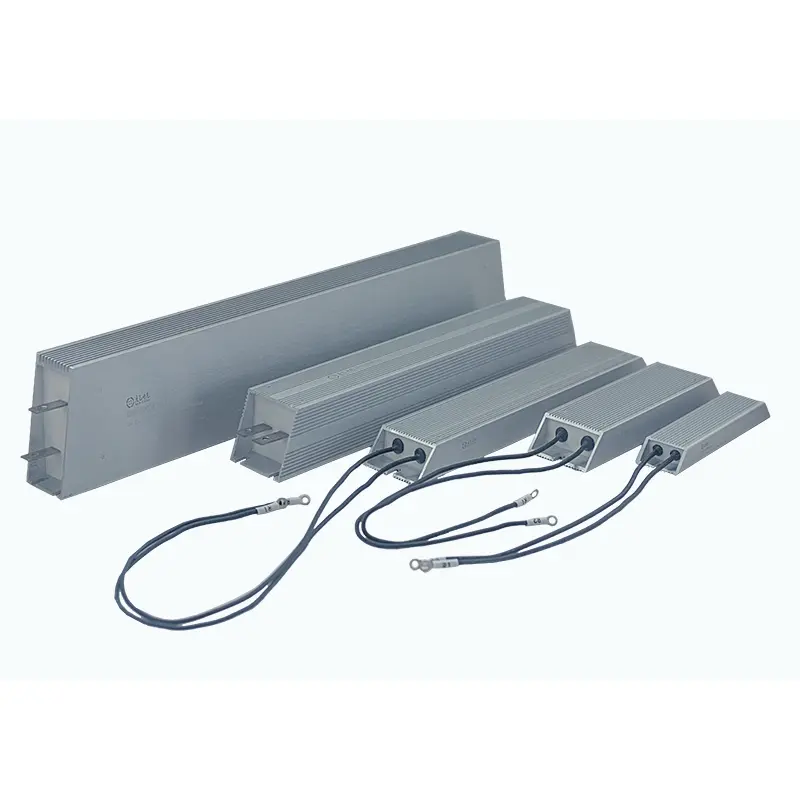

DUFEW Ultra-Thin Aluminium Clad Resistor je zasnovan za industrijske aplikacije, kjer je prostor za namestitev omejen, vendar je zanesljivo odvajanje moči bistveno. Z izjemno tankim aluminijastim ohišjem in popolnoma zaprto konstrukcijo ponuja učinkovito odvajanje toplote, odlično zaščito okolja in stabilno delovanje za dinamično zaviranje, servo pogone, VFD, bremenske banke in sisteme za nadzor moči.
Na voljo v nazivnih močeh od 50 W do 6 kW, vrednostih upora od 0,01 Ω do 120 kΩ in delovnih napetostih do 1200 V, upor podpira prilagoditev OEM in ODM za izpolnjevanje različnih industrijskih zahtev.
Upor je izdelan iz natančno navite nikelj-kromove (Ni-Cr) ali konstantanske uporovne žice, izolirane s plastmi sljude in popolnoma zaprte v ohišju iz aluminijeve zlitine z uporabo ognjevarne in visoko izolacijske mase. Ta zaprta konstrukcija izboljša prenos toplote, hkrati pa ščiti uporni element pred prahom, vlago, oksidacijo in vibracijami.
Njegov ultra tanek profil z najmanjšo debelino le 6--8 mm omogoča neposredno vgradnjo v kompaktno električno opremo, kamor običajni upori v aluminijastem ohišju ne morejo pristati. Za različne zahteve uporabe je na voljo več slogov priključkov, možnosti vgradnje in električnih specifikacij.
| Koda modela | Opis |
|---|---|
| AVTOMOBIL | Ultra tanek upor, prevlečen z aluminijem |
| 1500 W | Nazivna moč |
| 27R | Nazivna odpornost |
| J | Toleranca odpornosti (J=±5%, K=±10%, H=±3%) |
| Parameter | Specifikacija |
|---|---|
| Razpon moči | 50W-6kW |
| Delovna napetost | ≤1200V |
| Območje odpornosti | 0,01Ω--120kΩ |
| Toleranca odpornosti | ±3% / ±5% / ±10% |
| Ocena zaščite | IP00 |
| Temperaturni koeficient (TCR) | ≤300 ppm/°C |
| Ocena zaviralca gorenja | UL 94V-2 |
| Standardno | GB/T 5792 |
Izbira pravega močnostnega upora pomeni več kot izbira upora in nazivne moči. DUFEW se osredotoča na zagotavljanje zanesljive toplotne zmogljivosti, dosledne kakovosti izdelave in prilagodljive prilagoditve za industrijske aplikacije po vsem svetu.
The ultra-thin aluminum housing, with a minimum thickness of only 6--8 mm, allows multiple units to be mounted side by side, making it ideal for compact control cabinets, servo drives, and VFD systems.
Vsak upor je izdelan z uporabo natančnega navitja uporovne žice, visokokakovostnih izolacijskih materialov, avtomatiziranih proizvodnih procesov in strogega nadzora kakovosti, da se zagotovi dosledna električna učinkovitost in dolga življenjska doba.
DUFEW podpira prilagojene vrednosti upora, nazivne moči, dimenzije ohišja, konfiguracije priključkov, možnosti vodilnih žic, montažne strukture in nizkoinduktivne zasnove v skladu z risbami ali tehničnimi specifikacijami strank.
Z dolgoletnimi izkušnjami pri proizvodnji industrijskih močnostnih uporov DUFEW dobavlja zanesljive rešitve za proizvajalce opreme za avtomatizacijo, sistemske integratorje, distributerje in stranke OEM po vsem svetu.
Kompaktno ohišje iz aluminijeve zlitine je debelo samo 6--8 mm, kar pomaga povečati prostor za namestitev znotraj električnih omaric in kompaktne industrijske opreme.
Visokoizolacijska ognjevarna masa za zalivanje popolnoma zatesni uporovni element in zagotavlja odlično odpornost proti prahu, vlagi, vibracijam in oksidaciji.
Aluminijasto ohišje in toplotno prevodni polnilni material hitro preneseta toploto na montažno površino ali hladilno telo, kar izboljša učinkovitost hlajenja in gostoto moči.
Upor, ki je na voljo s priključki na terminalih ali vodilnih žicah, je mogoče prilagoditi glede na vrednost upora, nazivno moč, dimenzije in slog namestitve, da ustreza različnim aplikacijam.
S profilom, ki je tanek od 6 do 8 mm, se upor zlahka prilega kompaktnim krmilnim omaram, servo sistemom in VFD-jem, kar omogoča večjo gostoto namestitve brez žrtvovanja zmogljivosti.
Zatesnjeno aluminijasto ohišje in ognjevarna masa za zalivanje učinkovito ščitita notranji uporni element pred prahom, vlago, oksidacijo in vibracijami, kar izboljšuje dolgoročno zanesljivost.
Aluminijasto ohišje deluje kot učinkovit odvod toplote, ki hitro prenaša toploto stran od upornega elementa. Ko je nameščen na kovinsko ploščo ali zunanji hladilnik, je toplotna učinkovitost še izboljšana.
Zasnovan za zagotavljanje visoke izhodne moči v kompaktnem paketu, zaradi česar je idealen za aplikacije, kjer je prostor za namestitev omejen, vendar je potrebno zanesljivo odvajanje energije.
Na voljo od 0,01 Ω do 120 kΩ, s tolerancami upora ±3 %, ±5 % in ±10 %, ki zajemajo aplikacije zaviranja z nizkim uporom in obremenitve z visokim uporom.
DUFEW zagotavlja storitve OEM in ODM, vključno s prilagojenimi merami, vrednostmi upora, nazivnimi močmi, slogi sponk, vodilnimi žicami, konfiguracijami za montažo in zasnovami z nizko induktivnostjo.
Za razliko od običajnih odprtih uporov je Ultra-Thin Aluminium Clad Resistor zasnovan za kompaktne električne sisteme, ki zahtevajo učinkovito toplotno upravljanje in zanesljivo zaščito okolja.
Idealen za regenerativne zavorne kroge v kompaktnih servo sistemih, kjer je prostor za namestitev omejen.
Uporablja se za dinamično zaviranje, disipacijo energije in stabilizacijo napetosti v industrijskih inverterskih sistemih.
Primerno za opremo za polnjenje/praznjenje baterij, tokokroge pred polnjenjem in aplikacije za disipacijo energije.
Zagotavlja stabilne uporovne obremenitve za napajalnike, testiranje baterij, industrijsko opremo za testiranje in elektronske obremenitvene sisteme.
Pogosto se uporablja v krmilnih omarah PLC, sistemih za avtomatizacijo, robotiki, CNC opremi in kompaktnih električnih nadzornih ploščah.
| Značilno | Testni pogoji | Učinkovitost |
|---|---|---|
| Dielektrična vzdržljiva napetost | 2500VAC / 50Hz / 60s | Tok uhajanja ≤10mA |
| Izolacijska upornost | 1000 VDC | ≥100MΩ |
| Kratkočasna preobremenitev | 10× Nazivna moč za 5s | Brez vidnih poškodb |
| Naloži življenje | Ciklično delovanje (10s VKLOP/90s IZKLOP) | > 9000 ur |
| Odpornost na vlažno toploto | 40 °C ±2 °C, 90--95 % RH, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Hitro kroženje temperature | -55 °C / 55 °C / 155 °C, po 15 min, 5 ciklov | ΔR ≤ ±(2%R + 0,05Ω) |
| Odpornost na vročino | 350°C / 2h | Brez vidnih poškodb ali razbarvanja |
| Temperaturni koeficient (TCR) | Ocenjena v primerjavi z začetnim uporom | <300 ppm/°C |
| Odpornost proti ognju | 10× Nazivna moč za 5 min | Brez vžiga |
| Značilno | Testni pogoji | Učinkovitost |
|---|---|---|
| Trdnost terminala | 45N / 30s | Brez zrahljanja ali vidnih poškodb |
| Odpornost na vibracije | 5--200Hz, 1g, 98m/s² | Brez strukturnih poškodb |
| Odpornost na vročino spajkanja | 350±5°C Spajka, 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Videz | Vizualni pregled | Brez vidnih poškodb, jasna oznaka |
| Spajkanje | 235±5°C Spajka, 5s | Pokritost spajkanja ≥95% |
| Primerjalni element | DUFEW ultra tanek upor, obložen z aluminijem | Konvencionalni močnostni upor |
|---|---|---|
| Oblikovanje stanovanj | Izjemno tanko aluminijasto ohišje s popolnoma zaprto posodo | Večinoma odprta ali polzaprta gradnja |
| Prostor za namestitev | Tanek 6--8 mm profil omogoča kompaktno vzporedno namestitev | Večje ohišje zahteva več prostora za namestitev |
| Varstvo okolja | Boljša odpornost na prah, vlago, vibracije in oksidacijo | Omejeno varstvo okolja za težke razmere |
| Odvajanje toplote | Aluminijasto ohišje podpira neposredno namestitev ohišja ali hladilnika za izboljšano hlajenje | Zanaša se predvsem na naravno hlajenje zraka |
| Območje odpornosti | Širok razpon od 0,01Ω do 120kΩ | Običajno omejeno območje odpornosti glede na konstrukcijo |
| Aplikacija | Kompaktna industrijska oprema, VFD-ji, servo sistemi, baterijska oprema in testiranje obremenitve | Splošne aplikacije za disipacijo moči |
| Prilagajanje | Podpira prilagojene dimenzije, sponke, vodilne žice, nazivne moči in vrednosti upora | Omejeno prilagajanje |
O: Njegova glavna prednost je ultra-tanka struktura, z debelino le 6--8 mm. Ta kompaktna zasnova zagotavlja učinkovito disipacijo moči in hkrati zmanjšuje prostor za namestitev, zaradi česar je primeren za servo pogone, VFD sisteme, baterijsko opremo in industrijske krmilne omare, kjer je prostor omejen.
O: Da. Ravna aluminijasta podlaga omogoča neposredno montažo na kovinsko ohišje ali zunanji hladilnik. Uporaba toplotne masti med kontaktnimi površinami lahko dodatno izboljša učinkovitost prenosa toplote in podpira večjo neprekinjeno delovanje.
O: Popolnoma zaprto aluminijasto ohišje v kombinaciji z negorljivim izolacijskim pokrovom zagotavlja učinkovito zaščito pred prahom, vlago, vibracijami in oksidacijo. V primerjavi z odprtimi uporovnimi strukturami ta zasnova ponuja boljšo okoljsko prilagodljivost, medtem ko je mogoče dodati dodatno zaščito ohišja za uporabo na prostem ali visoko zaščito.
O: Da. DUFEW zagotavlja prilagajanje OEM in ODM na podlagi posebnih električnih, mehanskih in namestitvenih zahtev. Možnosti po meri vključujejo vrednost upora, nazivno moč, dimenzije ohišja, konfiguracijo sponk in vodilnih žic, montažno strukturo, zasnovo z nizko induktivnostjo in druge posebne specifikacije. Stranke lahko zagotovijo risbe ali tehnične zahteve, inženirji DUFEW pa bodo ocenili in razvili ustrezno rešitev.
O: Običajno se uporabljajo v aplikacijah, ki zahtevajo kompaktno velikost in zanesljivo odvajanje toplote, vključno s sistemi servo pogonov, pogoni s spremenljivo frekvenco, dinamičnimi zavornimi tokokrogi, opremo za polnjenje in praznjenje baterij, sistemi za industrijsko avtomatizacijo, napajalniki, sistemi za elektronsko obremenitev in opremo za obnovljivo energijo.
DUFEW zagotavlja proizvodne storitve OEM in ODM za aplikacije industrijskih močnostnih uporov, podpira proizvajalce opreme, distributerje in sistemske integratorje s prilagojenimi rešitvami, ki pokrivajo električne zmogljivosti, mehansko strukturo in zahteve glede namestitve.
Zmožnosti prilagajanja vključujejo nazivne moči od 50 W do 6 kW, vrednosti upora od 0,01 Ω do 120 kΩ, dimenzije ohišja, konfiguracije sponk in vodilnih žic, montažne strukture, zasnove z nizko induktivnostjo, oznake po meri, logotipe in modifikacije za posamezne aplikacije.
Vsak izdelek po meri je razvit z inženirsko oceno in nadzorom proizvodnje, da se zagotovi zanesljiva toplotna učinkovitost, električna stabilnost in dolgoročno delovanje v industrijskih okoljih.
Izbira pravega upora pomaga povečati zanesljivost sistema in življenjsko dobo. Pri izbiri modela upoštevajte naslednje dejavnike:
| Izbirni predmet | Priporočilo |
|---|---|
| Nazivna moč | Izberite glede na neprekinjen ali občasni delovni cikel z zadostno varnostno rezervo. |
| Vrednost upora | Ujemanje z zahtevami pretvornika, servo pogona ali električnega tokokroga. |
| Delovna napetost | Zagotovite, da največja delovna napetost ne presega specifikacije izdelka. |
| Metoda hlajenja | Za aplikacije z večjo močjo namestite upor na kovinsko ploščo ali hladilno telo. |
| Prostor za namestitev | Mere izberite glede na razpoložljivo omarico ali prostor za opremo. |
| Vrsta povezave | Glede na zahteve glede namestitve lahko izbirate med konfiguracijami sponk ali vodilnih žic. |
Če niste prepričani, kateri model najbolj ustreza vaši aplikaciji, lahko ekipa inženirjev DUFEW priporoči najprimernejšo rešitev glede na vaše pogoje delovanja.
