Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

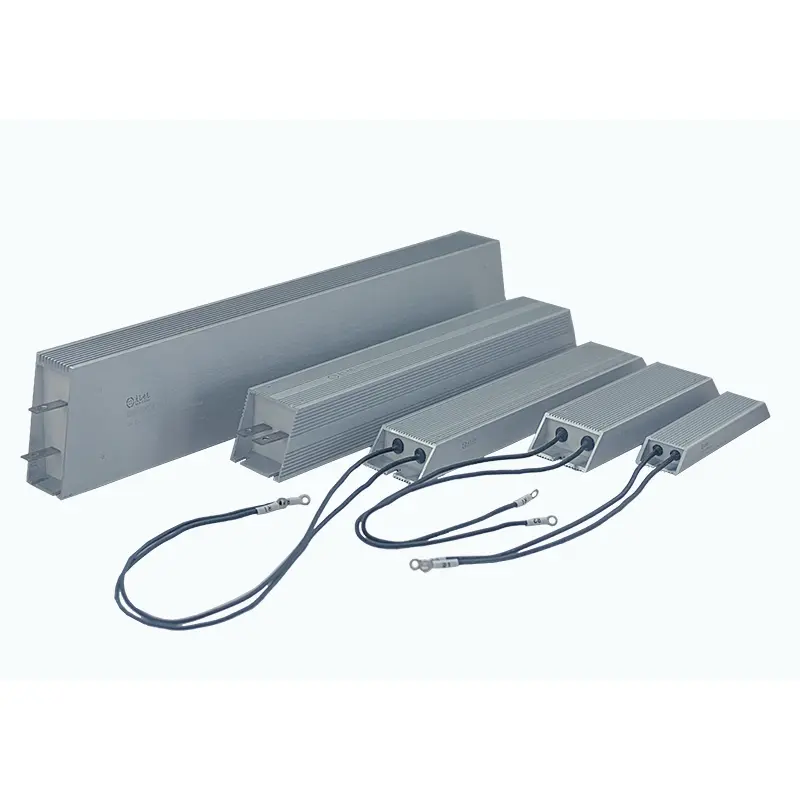

Neinduktivni aluminijasti upor DUFEW je zasnovan posebej za hitra preklopna vezja, impulzne napajalne sisteme, inverterske aplikacije in natančno elektronsko opremo, kjer lahko običajni žični upori trpijo zaradi parazitskih učinkov induktivnosti.
Za razliko od standardnih močnostnih uporov, ki ustvarjajo dodatno induktivno reaktanco med hitrimi spremembami toka, DUFEW sprejme napredno strukturo bifilarnega navitja Ayrton-Perry za zmanjšanje sklopitve magnetnega polja in doseganje ultra nizke induktivnosti.
Z izboljšanjem odziva na tok in zmanjšanjem preklopnih motenj ta upor pomaga zaščititi občutljive napajalne komponente, izboljša stabilnost valovne oblike in poveča zanesljivost visokofrekvenčnih elektronskih sistemov.
Na voljo od 50 W do 6 KW, z vrednostmi upora od 0,01 Ω do 120 kΩ, DUFEW ponuja prilagojene rešitve uporov z nizko induktivnostjo za proizvajalce močnostne elektronike, dobavitelje pretvornikov, podjetja za avtomatizacijo in proizvajalce industrijske opreme.
V sodobni močnostni elektroniki preklopna frekvenca še naprej narašča, komponente pa postanejo bolj občutljive na električni šum in nihanje napetosti.
Običajni upor lahko povzroči neželeno induktivnost med hitrimi prehodi toka, kar povzroči:
- Prekoračitev napetosti
- Trenutna valovna distorzija
- EMI motnje
- Polprevodniška napetost
- Nestabilnost krmilnega sistema
Neinduktivni aluminijasti upor DUFEW je razvit za vzdrževanje stabilne električne zmogljivosti pri hitro spreminjajočih se trenutnih pogojih.
| Funkcija zmogljivosti | Inženirska vrednost |
|---|---|
| Zasnova navitja z izjemno nizko induktivnostjo | Zmanjša neželene induktivne učinke med hitrim preklapljanjem |
| Ayrton-Perry bifilarno navijanje | Izniči magnetna polja, ki jih ustvarja tok |
| Hiter električni odziv | Izboljša prehodno delovanje vezja |
| Zmogljivost stabilne impulzne obremenitve | Obvladuje ponavljajoče se cikle polnjenja in praznjenja |
| Nizke elektromagnetne motnje | Zmanjša hrup, ki vpliva na občutljiva vezja |
| Aluminijasta struktura za upravljanje toplote | Ohranja zanesljivo delovanje v pogojih visoke moči |
Struktura notranjega navitja je ključni dejavnik, ki razlikuje upore z nizko induktivnostjo od običajnih žičnih zasnov. DUFEW sprejme princip bifilarnega navijanja Ayrton-Perry z uporabo dveh uporovnih žic, navitih v nasprotnih smereh, da se zmanjšajo magnetna polja, ki nastanejo med pretokom toka.
Z omogočanjem, da se magnetna polja obeh navitij delno izničijo, ta struktura občutno zmanjša neto magnetni pretok in minimizira parazitsko induktivnost, kar omogoča hitrejši električni odziv in izboljšano zmogljivost pri hitrih preklopnih aplikacijah.
Visokofrekvenčni stikalni sistemi se pogosto soočajo s hitrimi spremembami toka, pri čemer lahko parazitska induktivnost povzroči neželene napetostne konice in vpliva na stabilnost vezja. Upori DUFEW z nizko induktivnostjo so zasnovani za učinkovito obvladovanje prehodne energije, zatiranje preklopnih konic, izboljšanje stabilnosti valovne oblike in zmanjšanje obremenitev občutljivih polprevodniških komponent.
Še posebej so primerni za:
- IGBT inverterska vezja
- MOSFET stikalni sistemi
- Pretvorniki moči PWM
- Visokofrekvenčna elektronska bremena
Med regenerativnim ali dinamičnim zaviranjem je treba odvečno energijo hitro izprazniti, da se ohrani stabilnost sistema. Struktura z nizko induktivnostjo izboljša odziv pri zaviranju, zmanjša motnje preklapljanja in pomaga zaščititi močnostne module pretvornika pred prehodnimi električnimi obremenitvami.
V visokofrekvenčnih napajalnih sistemih lahko parazitska induktivnost vpliva na preklopne valovne oblike in splošno učinkovitost. Upori z nizko induktivnostjo DUFEW zagotavljajo karakteristike hitrega odziva za aplikacije, kot so dušilna vezja, vezja za omejevanje toka in vezja za absorpcijo impulzov.
Pri elektronskih preskusnih sistemih lastnosti odziva uporovnih komponent neposredno vplivajo na natančnost merjenja. Optimizirana zasnova z nizko induktivnostjo pomaga doseči natančnejši impulzni odziv, zmanjša popačenje signala in izboljša ponovljivost testa.
| Struktura | funkcija |
|---|---|
| Odporna žica iz zlitine | Zagotavlja stabilne lastnosti odpornosti |
| Simetrično bifilarno navijanje | Zmanjša magnetno sklopitev |
| Izolacijska plast sljude | Ločuje plasti navijanja in izboljša stabilnost |
| Kvarčno toplotno polnilo | Izboljša toplotno prevodnost |
| Ohišje iz aluminija | Zagotavlja mehansko zaščito in toplotno upravljanje |
| Parameter | Specifikacija |
|---|---|
| Vrsta izdelka | Neinduktivni upor, prevlečen z aluminijem |
| Glavna značilnost | Zmogljivost nizke induktivnosti |
| Tehnologija navijanja | Ayrton-Perry bifilarno navijanje |
| Razpon moči | 50W - 6KW |
| Območje odpornosti | 0,01Ω -- 120kΩ |
| Delovna napetost | ≤1200V |
| Toleranca odpornosti | ±3%, ±5%, ±10% |
| Temperaturni koeficient | ≤300 ppm/℃ |
| Material ohišja | Aluminijeva zlitina |
| Izolacijski material | Visokotemperaturna spojina, ki zavira gorenje |
| Dielektrična trdnost | 2500VAC / 60s |
| Izolacijska upornost | ≥100MΩ |
| Standardno | GB-5792 |
| Primerjalni element | DUFEW neinduktivni upor, prevlečen z aluminijem | Konvencionalni žični upor |
|---|---|---|
| Trenutni odziv | Zasnovan za hitre spremembe toka | Omejeno s parazitsko induktivnostjo |
| Magnetni učinek | Nasprotna magnetna polja se med seboj izničijo | Magnetna polja se kopičijo |
| Preklopna zmogljivost | Primerno za visokofrekvenčna vezja | Primeren predvsem za nizkofrekvenčne aplikacije |
| Nadzor EMI | Zmanjšano tveganje elektromagnetnih motenj | Večja proizvodnja hrupa |
| Zaščita polprevodnikov | Pomaga zmanjšati napetostne skoke | Lahko poveča prehodni stres |
| Industrija | Tipična uporaba |
|---|---|
| močnostna elektronika | Visokofrekvenčna absorpcija energije |
| Sistemi za polnjenje električnih vozil | Preklopna zaščitna vezja |
| Solarni pretvorniki | Razelektritev enosmerne energije |
| Sistemi vetrne energije | Zaščita pretvornika |
| Servo pogoni | Dynamic braking |
| Industrijska avtomatizacija | Visokohitrostni krmilni sistemi |
| Laboratorijska oprema | Natančno testiranje impulza |
DUFEW podpira razvoj neinduktivnih uporov po meri glede na zahteve aplikacije.
Razpoložljiva prilagoditev:
| Izdelek po meri | Možnosti |
|---|---|
| Vrednost upora | 0,01Ω-120kΩ |
| Nazivna moč | 50W-6KW |
| Zahteva po induktivnosti | Prilagojena zasnova z nizko induktivnostjo |
| Dimenzije | Standardno ali posebno ohišje |
| Terminali | Nerjaveče sponke ali visokotemperaturne žice |
| Električni parametri | Prilagojeno glede na zahteve vezja |
Ker lahko hitre spremembe toka ustvarijo parazitsko induktivnost v običajnih uporih, kar povzroči napetostne konice in električni šum. Neinduktivni upori zmanjšajo te učinke in izboljšajo stabilnost vezja.
Glavna razlika je tehnologija notranjega navijanja. DUFEW uporablja bifilarno navitje Ayrton-Perry za zmanjšanje interakcije magnetnega polja, medtem ko standardni upori običajno uporabljajo običajno enosmerno navitje.
ja Običajno se uporabljajo v inverterskih zavornih tokokrogih, tokokrogih za absorpcijo impulzov in močnostnih elektronskih sistemih, ki zahtevajo hitro odzivnost.
ja DUFEW zagotavlja prilagoditev OEM za vrednost upora, nazivno moč, mehanske dimenzije, sponke in zahteve glede nizke induktivnosti.
