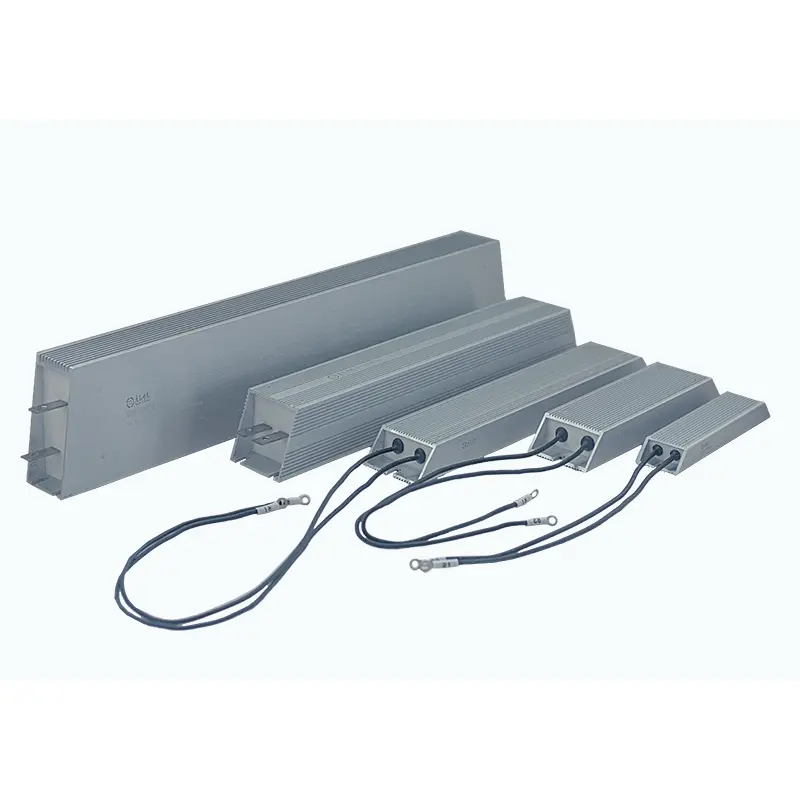

Aluminijasto obložen upor po meri

DUFEW Custom-Shaped Aluminium Clad Resistor je inženirska rešitev, razvita za industrijsko opremo, ki zahteva posebne dimenzije namestitve, edinstvene strukture namestitve ali prilagojene smeri vodil.

Za razliko od standardnih aluminijastih uporov s fiksnimi merami je ta prilagojen močnostni upor mogoče izdelati v skladu z vašo dejansko postavitvijo opreme, vključno z obliko ohišja, montažnimi luknjami, položajem sponk in smerjo izhoda žice.

Z nazivnimi močmi od 50 W do 6 KW, vrednostmi upora od 0,01 Ω do 120 kΩ in možnostmi tolerance ±3%, ±5% in ±10%, DUFEW zagotavlja prilagodljive rešitve uporov OEM za sisteme avtomatizacije, opremo za krmiljenje motorjev, transportne sisteme in posebne industrijske aplikacije.

S prilagajanjem zasnove upora obstoječemu namestitvenemu prostoru se lahko stranke izognejo preoblikovanju ohišja, zmanjšajo stroške modifikacije in poenostavijo integracijo opreme.

Zakaj izbrati po meri oblikovane aluminijaste upore?

Standardni upori so zasnovani za standardne postavitve opreme. Vendar pa imajo številni industrijski stroji, posebna vozila in prilagojeni nadzorni sistemi omejen notranji prostor ali nepravilne položaje vgradnje.

DUFEW razvija prilagojene upore z aluminijem za reševanje teh izzivov.

Ključne prednosti

Krivulja zmanjšanja moči

Napredna zasnova strukture po meri

1. Popolnoma prilagojeno aluminijasto ohišje

DUFEW zagotavlja prilagojene zasnove aluminijastih ohišij na podlagi risb strank, zahtev za namestitev in pogojev postavitve opreme. Strukturo ohišja je mogoče prilagoditi zapletenim namestitvenim okoljem, vključno s konfiguracijami v obliki črke L, zamaknjenimi strukturami, zasnovami z več koti, posebnimi izrezi in prilagojenimi montažnimi podstavki.

Ta prilagodljiv pristop oblikovanja omogoča neposredno integracijo upora v kompaktne prostore opreme ali sisteme z omejenimi območji namestitve, kar zmanjša dodatno modifikacijo med montažo.

2. Prilagojena konfiguracija montažne luknje

Montažno strukturo je mogoče prilagoditi glede na posebne zahteve glede opreme, vključno z razmikom lukenj, globino vgreza, količino montažnih ušes in koti nosilcev.

Z optimizacijo montažnega vmesnika med proizvodnjo DUFEW strankam pomaga preprečiti dodatne adapterje in doseči hitrejšo in zanesljivejšo namestitev.

3. Optimizirana tehnologija notranje enkapsulacije

Uporovni element je izdelan iz visokokakovostne uporovne žice iz zlitine, ki je natančno navita na visokotemperaturno izolacijsko jedro. Po izolaciji iz sljude je sklop napolnjen s kremenčevim peskom in posebnimi toplotnimi veznimi materiali znotraj aluminijastega ohišja za izboljšanje splošne stabilnosti.

Struktura inkapsulacije zagotavlja:

- Izboljšana toplotna prevodnost v primerjavi z zračno izolacijo

- Stabilen prenos toplote

- Izboljšana električna izolacijska sposobnost

- Zmanjšano tveganje lokalnega pregrevanja

4. Prilagodljiva konfiguracija terminala in vodila

Da bi izpolnil različne zahteve glede namestitve, DUFEW podpira več konfiguracij terminalov in vodnikov, vključno s terminali iz nerjavečega jekla, visokotemperaturnimi vodilnimi žicami, stranskimi izhodnimi oblikami in kotnimi izhodnimi strukturami.

Te prilagojene možnosti povezave pomagajo preprečiti motnje okoliških komponent in zagotavljajo večjo prilagodljivost pri integraciji sistema.

Prednosti strukture izdelka

Tehnične specifikacije

Preskus električne učinkovitosti

Tipične aplikacije

Proizvodni proces po meri

1. korak: Potrditev zahteve

Postopek prilagajanja se začne s podrobnim pregledom zahtev kupca, vključno z dimenzijami namestitve, položajem namestitve, nazivno močjo, vrednostjo upora in smerjo kabla. Te specifikacije pomagajo opredeliti osnovne zahteve za načrtovanje strukture upora.

2. korak: inženirsko načrtovanje

Na podlagi aplikacijskih zahtev inženirji DUFEW razvijejo ustrezno strukturo z ocenjevanjem zasnove ohišja, zmogljivosti odvajanja toplote, konfiguracije terminalov in tehnologije notranjega polnjenja, da zagotovijo zanesljivo integracijo s strankino opremo.

3. korak: proizvodnja in testiranje

Po potrditvi zasnove je vsak upor izdelan po standardiziranih proizvodnih postopkih in je podvržen električnemu in mehanskemu testiranju, da se pred pošiljanjem preveri učinkovitost, varnost in zanesljivost.

Aluminijasto obložen upor po meri v primerjavi s standardnim aluminijastim uporom

pogosta vprašanja

V1: Kdaj je potrebna prilagojena rešitev aluminijastega upora?

Rešitev po meri je priporočljiva, kadar ima oprema omejen prostor za namestitev, nepravilne položaje za montažo ali posebne zahteve za povezavo. Omogoča, da se upor prilega obstoječim zasnovam sistema brez večjih strukturnih sprememb.

V2: Ali prilagojeno ohišje vpliva na zmogljivost odvajanja toplote?

Ne. DUFEW uporablja optimizirano notranje polnilo in strukture za prenos toplote za ohranjanje enakomerne porazdelitve toplote in zmanjšanje tveganja lokalnega pregrevanja med delovanjem.

V3: Katere dele je mogoče prilagoditi?

DUFEW podpira prilagajanje glede na zahteve aplikacije, vključno z:

- Oblika ohišja

- Montažne mere

- Nazivna moč

- Vrednost upora

- Tip terminala

- Vodilna smer

- Struktura namestitve

V4: Kakšne so prednosti v primerjavi s standardnimi modeli uporov?

Standardni modeli so primerni za običajna okolja namestitve, medtem ko prilagojene zasnove zagotavljajo večjo prilagodljivost za opremo s posebnimi prostorskimi omejitvami, zahtevami za montažo ali razporeditvijo ožičenja.
