Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

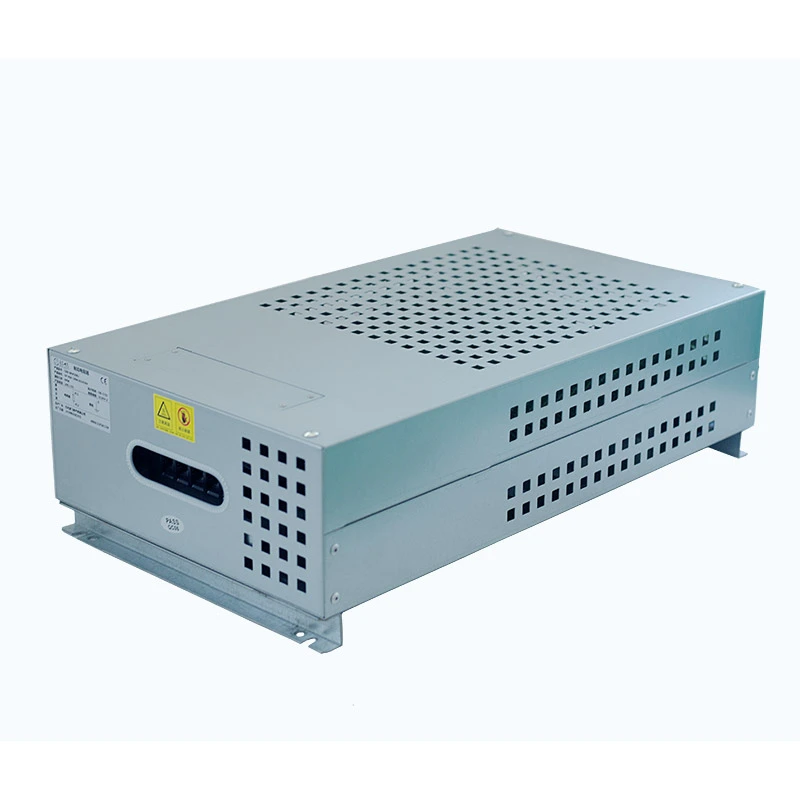

Load Resistor Box je naprava za električno testiranje, ki uporablja uporovne elemente za simulacijo dejanskih pogojev porabe energije električne opreme. S pretvorbo električne energije v nadzorovano toploto med delovanjem omogoča inženirjem, da ocenijo izhodno stabilnost, nosilnost, odziv na preobremenitev, zaščitne funkcije in dolgoročno zanesljivost delovanja.
Za razliko od rešitev z zavornim uporom, ki so v glavnem zasnovane za absorpcijo regenerativne energije iz pojemka motorja, škatla z obremenitvenim uporom deluje kot nadzorovana preskusna obremenitev za preverjanje delovanja virov energije in opreme za pretvorbo moči.
Notranji uporovniški sklop je sestavljen iz več valovitih uporovnih elementov, razporejenih prek serijskih in vzporednih povezav za doseganje različnih konfiguracij obremenitve. Neodvisni odseki obremenitve omogočajo uporabnikom prilagajanje pogojev testiranja s preklapljanjem različnih skupin uporov brez spreminjanja celotne strukture strojne opreme.
Delovni proces je mogoče opisati kot:
Izhod napajalne opreme → Vhod ohišja obremenitve → Poraba obremenitve upora → Ocena podatkov o zmogljivosti
Ohišje je izdelano iz jeklene pločevine, prevlečene z aluminijem in cinkom, ki zagotavlja mehansko zaščito, učinkovito odvajanje toplote, odpornost proti koroziji in priročno namestitev. Za zunanjo električno povezavo je vgrajen namenski priključni blok, medtem ko je opcijsko prisilno zračno hlajenje na voljo za aplikacije, ki zahtevajo neprekinjeno delovanje z visoko močjo.
| Parameter | Specifikacija |
|---|---|
| Razpon moči | 1KW-30KW |
| Delovna napetost | ≤1200V |
| Območje odpornosti | 0,01Ω---1KΩ |
| Toleranca odpornosti | ±3/±5/±10 |
| Stopnja zaščite | IP20/IP23 |
| Temperaturni koeficient | ≤300 ppm/℃ |
| Stopnja zaviranja gorenja | UL 94V-2 |
| Skladnost s standardi | GB-5792 |
Oprema zagotavlja nadzorovane pogoje obremenitve za preverjanje nazivne izhodne zmogljivosti UPS, odziva na preobremenitev, stabilnosti napetosti in dolgotrajnega delovanja. Z uporabo različnih stopenj obremenitve lahko inženirji ocenijo obnašanje UPS v pogojih, ki natančneje predstavljajo dejanske delovne zahteve.
Kot umetno električno obremenitev se lahko oprema uporablja za preverjanje zmogljivosti generatorja pred zagonom ali med načrtovanim vzdrževanjem. Tipične aplikacije vključujejo testiranje dizelskega generatorja, inšpekcijo rezervnega napajalnega sistema in tovarniško sprejemno testiranje, ki pomaga potrditi izhodno zmogljivost pod določenimi pogoji obremenitve.
Nadzorovana uporovna obremenitev omogoča inženirjem, da ocenijo zmogljivost izhodnega toka, toplotno zmogljivost, zaščitne funkcije in dolgoročno zanesljivost delovanja pretvornikov in napajalnikov. Nastavljivi pogoji obremenitve prav tako podpirajo testiranje na različnih stopnjah delovanja opreme.
Sistem zagotavlja nadzorovane obremenitve praznjenja za sisteme baterij, opremo PCS in sisteme za upravljanje energije, kar inženirjem omogoča oceno učinkovitosti praznjenja in stabilnosti delovanja v določenih električnih pogojih.
Notranja vezja so razdeljena na več neodvisnih skupin obremenitev, kar omogoča postopno prilagajanje moči glede na zahtevani preskusni profil. Ta konfiguracija podpira prilagodljive kombinacije obremenitev, ponovljive pogoje testiranja in lažjo izolacijo napak, ko je treba pregledati posamezne odseke.
Sistem lahko reproducira različne pogoje obremenitve, od delovanja pri majhnih obremenitvah do testiranja pri polni obremenitvi in kratkotrajnih preobremenitvah, kar inženirjem omogoča, da ocenijo zmogljivost opreme v širšem območju delovanja.
| Testni pogoj | Namen |
|---|---|
| Lahka obremenitev | Preverite delovanje pri nizki moči |
| Polovična obremenitev | Preverite zmogljivost pri srednji obremenitvi |
| Polna obremenitev | Potrdite nazivno zmogljivost |
| Preobremenitev | Ocenite zaščitno sposobnost |
Strukturo integriranega terminala je mogoče konfigurirati za aplikacije testiranja AC in DC, kar zagotavlja večjo prilagodljivost pri testiranju različnih vrst električne opreme. Z največjo delovno napetostjo 1200 V lahko sistem izpolni vrsto industrijskih zahtev za testiranje moči, ne da bi bilo treba spremeniti osnovno strukturo upora.
Pred namestitvijo izberite ustrezno nazivno moč, vrednost upora in stopnjo zaščite glede na izhodno moč testirane opreme, zahtevane preskusne pogoje in okolje namestitve. Pravilno ujemanje specifikacij je bistveno za varno razpršitev energije med preskušanjem.
Pred namestitvijo preglejte ohišje, priključne bloke in hladilni sistem, da potrdite, da je oprema nepoškodovana in pripravljena za delovanje. Vse vidne poškodbe ali nepravilnosti je treba odpraviti pred električnim priklopom.
Namestite opremo na dobro prezračevanem mestu z dovolj prostora za odvajanje toplote. Območje namestitve naj bo ločeno od vnetljivih materialov, pogojev omejenega pretoka zraka in prekomerne vlažnosti, ki bi lahko vplivala na varno delovanje.
Za varno namestitev enote na tla ali določeno preskusno ploščad uporabite pritrdilne luknje na ohišju. Montažna konstrukcija mora ustrezati teži opreme in pogojem delovanja.
Povežite izhodne sponke testirane opreme z vhodnimi sponkami bremena v skladu s priloženim diagramom ožičenja. Pri aplikacijah z enosmernim tokom je treba potrditi polarnost, medtem ko morajo biti vsi terminalski priključki pravilno zategnjeni in povezani s kabli, primernimi za pričakovani tok.
Po preverjanju popolne električne povezave začnite s testiranjem pri nizki obremenitvi in postopoma povečujte odseke aktivne obremenitve v skladu s preskusnim postopkom. Med delovanjem spremljajte temperaturo upora in druge ustrezne delovne pogoje, da zagotovite, da oprema ostane v določenem območju.
Dufew Load Resistor Box je zasnovan za dolgotrajno električno testiranje in je pred dostavo podvržen preverjanju električne in mehanske učinkovitosti. Testiranje se osredotoča na karakteristike odpornosti, električno varnost, mehansko celovitost in stabilno delovanje pri različnih pogojih obremenitve, kar pomaga zagotoviti zanesljivo delovanje v industrijskih testnih okoljih.
| Električne značilnosti | Testni pogoji | Učinkovitost |
|---|---|---|
| Dielektrična trdnost | 2500VAC/50Hz/60S | Uhajajoči tok ≤10mA |
| Izolacijska upornost | 1000 VDC | Izolacijska upornost ≥100MΩ |
| Kratkočasna preobremenitev | 10-kratna nazivna moč 5S | Brez vidnih poškodb |
| Dolgotrajna življenjska doba obremenitve | Ciklično delovanje (Praznjenje 10S, Interval 90S) | Več kot 9000h |
| Stacionarna vlažna toplota | 40℃±2/90%-95%RH/100h | △R≤±（1%R+0,05Ω） |
| Hitra sprememba temperature | -55 ℃, 55 ℃, 155 ℃ vsak za 15 minut, 5 ciklov | △R≤±（2%R+0,05Ω） |
| Odpornost na vročino | 350 ℃/2h | Brez očitne spremembe barve ali poškodb |
| Temperaturni koeficient | Primerjava med odpornostjo pod nazivno obremenitvijo in statično odpornostjo | Manj kot 300 ppm/℃ |
| Odpornost na gorenje | 10-kratna nazivna moč za 5 minut | Rdeč sij, vendar brez plamena |
Struktura ohišja je zasnovana tako, da prenese transport, namestitev in industrijska delovna okolja. Mehanski preizkusi zagotavljajo, da terminalski sistem in struktura ohišja ohranjata zanesljivost med dolgotrajno uporabo.
| Mehanske lastnosti | Testni pogoji | Učinkovitost |
|---|---|---|
| Trdnost terminala | 45N/30S | Brez zrahljanja ali vidnih poškodb |
| Odpornost na vibracije | 5-200Hz、1g、98m/S² | Brez vidnih strukturnih poškodb |
| Spajkanje toplotna odpornost | Priključek je potopljen v spajko 350±5 ℃ za 3S | △R≤±（1%R+0,05Ω） Brez vidnih zunanjih poškodb, jasne oznake |
| Spajkanje | Priključek je potopljen v 235±5℃ spajk za 5S | Spajkalna pokritost terminalne površine ≥95 % |
Različne zahteve glede testiranja zahtevajo različne pogoje obremenitve. Skupine notranjih uporov je mogoče konfigurirati v več neodvisnih odsekov, kar uporabnikom omogoča prilagajanje uporabljene obremenitve glede na dejanske preskusne postopke.
Typical configurations include:
| Način nalaganja | Namen testiranja |
|---|---|
| Nizka obremenitev | Preverite zmogljivost zagona in delovanje z nizko porabo energije |
| Srednja obremenitev | Evaluate partial output capability |
| Polna obremenitev | Potrdite nazivno moč |
| Preobremenitev Obremenitev | Preverite odziv zaščite in stabilnost sistema |
Ta sekcijska zasnova omogoča inženirjem, da izvedejo več preskusov z eno enoto, namesto da pripravijo več naprav za obremenitev s fiksno vrednostjo.
Za testiranje proizvodnje, laboratorijsko preverjanje in oceno zanesljivosti opreme mora oprema za tovor pogosto delovati v neprekinjenih in zahtevnih pogojih. Dufew Load Resistor Box je zasnovan s stabilno odpornostjo, optimizirano strukturo odvajanja toplote, neodvisnim združevanjem uporov in izbirnim prisilnim zračnim hlajenjem za podporo dolgotrajnemu testiranju visoke moči.
Zaradi te zasnove je primeren za aplikacije, kot so tovarniški preizkusi staranja, preverjanje delovanja generatorja, ocena zanesljivosti UPS-a in testiranje napajanja, kjer so potrebni dosledni pogoji obremenitve.
Suzhou Dufew Electrical Co., Ltd. uporablja strukturirane postopke nadzora kakovosti skozi celoten proizvodni proces, ki zajema pregled materiala, nadzor sestavljanja in končno preverjanje delovanja. Vsaka stopnja se upravlja, da se zagotovi električna zanesljivost, mehanska stabilnost in dosledna učinkovitost izdelka.
Vhodni materiali se pregledajo, da se preveri kakovost uporovnih elementov, materialov kovinskega ohišja, komponent priključkov in izolacijskih materialov pred proizvodnjo.
Med sestavljanjem Dufew nadzoruje združevanje uporov, zanesljivost električne povezave, izolacijsko razdaljo in mehansko pritrditev, da zagotovi, da končni izdelek izpolnjuje tehnične zahteve.
Pred dostavo je vsaka enota podvržena obsežnemu preverjanju, vključno z meritvami upora, testiranjem izolacije, testiranjem dielektrične trdnosti, strukturnim pregledom in preverjanjem delovanja.
Suzhou Dufew Electrical Co., Ltd. je specializirano za komponente močnostne elektronike, vključno z upori, zavornimi sistemi, reaktorji, transformatorji in močnostnimi filtri. Z izkušnjami na področju industrijske avtomatizacije, energetskih sistemov in aplikacij električne opreme Dufew razume praktične zahteve zanesljivih testnih okolij.
Različni projekti testiranja zahtevajo različne električne in mehanske konfiguracije. Dufew zagotavlja prilagojene rešitve glede na nazivno moč, vrednost upora, nivo napetosti, korake obremenitve, zahteve glede hlajenja, strukturo ohišja in pogoje namestitve, s čimer strankam pomaga doseči primerno učinkovitost testiranja za specifično opremo.
Dufew podpira proizvajalce opreme, sistemske integratorje, električne distributerje in industrijske uporabnike z inženirsko pomočjo, prilagojeno proizvodnjo in standardiziranimi proizvodnimi procesi. Te zmogljivosti pomagajo zagotoviti stabilno oskrbo in zanesljive električne rešitve za globalne industrijske aplikacije.
Sistem za testiranje obremenitve ne zahteva le zadostne moči, ampak tudi natančno simulacijo obremenitve, stabilno dolgoročno delovanje in priročno delovanje. V primerjavi s fiksnimi enojnimi upori ali običajnimi rešitvami zavornih uporov Dufew Load Resistor Box zagotavlja bolj prilagodljive funkcije testiranja za preverjanje električne opreme.
| Primerjalna dimenzija | Škatla obremenitvenega upora | Tradicionalna škatla z enim uporom/zavornim uporom |
|---|---|---|
| Glavni namen uporabe | Zasnovan za testiranje električne opreme, teste staranja in preverjanje delovanja UPS-jev, generatorjev, inverterjev in napajalnikov. | Zasnovan predvsem za porabo energije med zaviranjem motorja ali aplikacijami s fiksnim uporom. |
| Možnost prilagajanja obremenitve | Več neodvisnih odsekov upora omogoča postopno preklapljanje obremenitve za simulacijo različnih pogojev delovanja. | Običajno zagotavlja fiksne vrednosti upora z omejeno ali brez nastavljive zmogljivosti obremenitve. |
| Testiranje prilagodljivosti | Podpira simulacijo majhne obremenitve, polovične obremenitve, polne obremenitve in preobremenitve za celovito oceno opreme. | Uporablja se predvsem za posamezen delovni pogoj in ne more učinkovito simulirati različnih testnih scenarijev. |
| Združljivost AC/DC | Zasnovano z enotno povezavo terminalov, ki omogoča testiranje opreme za napajanje z izmeničnim in enosmernim tokom v skladu z zahtevami konfiguracije. | Številne rešitve so zasnovane za posebne aplikacije enosmernega vodila ali zaviranja in imajo omejeno vsestranskost. |
| Neprekinjeno delovanje | Optimizirana struktura ohišja in toplotna zasnova podpirata dolgotrajno testiranje obremenitve in delovanje staranja. | Številni izdelki z zavornim uporom se osredotočajo na kratkotrajno absorpcijo energije in lahko med neprekinjeno obremenitvijo doživijo višji dvig temperature. |
| Udobje vzdrževanja | Neodvisna obremenitvena vezja poenostavijo pregled in odpravljanje težav. Posamezne odseke lahko med vzdrževanjem preverite ločeno. | Zaradi fiksnih notranjih struktur je odpravljanje težav in zamenjava bolj zapletena. |
Oprema za testiranje obremenitve se v glavnem uporablja za simulacijo električnih obremenitev in preverjanje delovanja napajalnih sistemov, vključno z izhodno zmogljivostjo, stabilnostjo in odzivom na preobremenitev generatorjev, sistemov UPS, pretvornikov in napajalnikov. Rešitve zavornega upora se večinoma uporabljajo v sistemih motornega pogona za absorbiranje regenerativne energije med pojemkom in preprečevanje prenapetosti vodila DC.
Sistem uporablja sekcijsko krmiljenje obremenitve, kjer so notranje skupine uporov razdeljene na neodvisna vezja. S preklapljanjem različnih odsekov lahko uporabniki simulirajo različne pogoje delovanja, vključno z nizko obremenitvijo, delno obremenitvijo, nazivno obremenitvijo in preobremenitvijo. Ta konfiguracija izboljša fleksibilnost in ponovljivost testiranja.
Metoda hlajenja je izbrana glede na moč, trajanje delovanja, okolje namestitve in zahteve glede odvajanja toplote. Standardne konfiguracije uporabljajo naravni pretok zraka, medtem ko je mogoče dodati prisilno zračno hlajenje za aplikacije, ki zahtevajo večjo izhodno moč ali podaljšano neprekinjeno delovanje.
ja Dufew Electric lahko prilagodi vrednosti upora, nazivno moč, nivoje napetosti, stopnje obremenitve, metode hlajenja, strukture ohišij in konfiguracije priključkov v skladu s posebnimi zahtevami testiranja.
Primeren je za preverjanje delovanja, testiranje vzdrževanja, preskuse staranja in laboratorijsko vrednotenje generatorjev, sistemov UPS, inverterjev, napajalnikov z enosmernim tokom, polnilnikov, opreme za pretvorbo shranjevanja energije in drugih industrijskih energetskih sistemov.
ja Dufew Electric zagotavlja inženirsko podporo na podlagi specifikacij kupčeve opreme in zahtev glede testiranja ter pomaga oblikovati primerne konfiguracije za različne moči, električne pogoje in okolja namestitve.
