Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

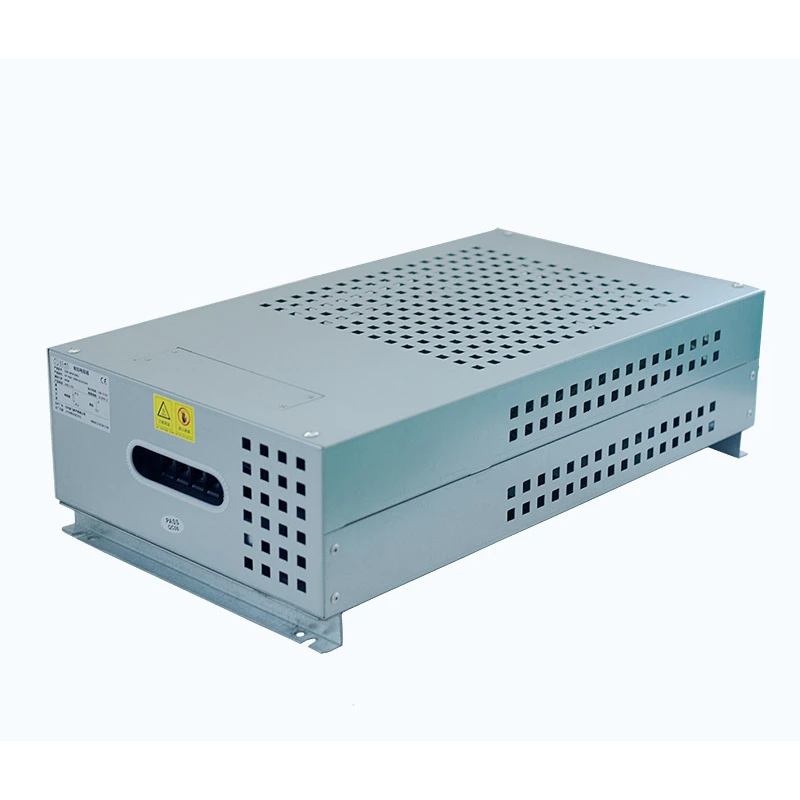

DUFEW Corrugated Resistor Box je visoko zmogljiv uporni sklop, ki integrira več valovitih upornih elementov prek serijskih in vzporednih povezovalnih metod in jih pritrdi v profesionalno ohišje. Posebej je razvit za premagovanje omejitev moči posameznih uporov in zagotavljanje stabilne zmogljivosti absorpcije energije za električne sisteme velike moči.
Škatla z uporom podpira največjo nazivno moč 30 KW, vrednosti upora od 0,01 Ω do 1 KΩ in možnosti natančnosti upora ±3 %, ±5 % in ±10 %. Notranja struktura vključuje visokotokovni priključni blok in temperaturno zaščitno stikalo, medtem ko je stopnjo zaščite ohišja mogoče prilagoditi glede na različne zahteve uporabe.
Kot izkušen proizvajalec in dobavitelj na Kitajskem DUFEW ponuja prilagojene rešitve za zavorne sisteme, pogone s spremenljivo frekvenco, opremo za industrijsko avtomatizacijo, dvigala, žerjave, valjarne in druge aplikacije, ki zahtevajo učinkovito odvajanje energije.
Notranja struktura škatle z valovitim uporom je sestavljena iz več valovitih upornih elementov, ki so razporejeni skozi zaporedna in vzporedna vezja in so varno nameščeni znotraj posebej oblikovanega ohišja. Ta modularna konfiguracija izboljšuje zmogljivost napajanja, hkrati pa ohranja stabilno električno zmogljivost in priročno vzdrževanje.
Ohišje je izdelano iz jeklene pločevine, prevlečene z aluminijem in cinkom, ki zagotavlja odlično odpornost proti koroziji, mehansko trdnost in sposobnost odvajanja toplote. Integrirana prezračevalna struktura pomaga optimizirati pretok zraka in ohranja stabilno temperaturo med neprekinjenim delovanjem.
Za poenostavitev zunanjih električnih povezav je znotraj omarice z uporom nameščen visokotokovni priključni blok. Vgrajeno temperaturno zaščitno stikalo samodejno prekine tokokrog, ko notranja temperatura preseže prednastavljeno varnostno mejo, s čimer prepreči poškodbe zaradi pregrevanja.
V skladu z zahtevami kupcev lahko DUFEW zagotovi izbirne hladilne ventilatorje, neodvisen nadzor skupine uporov in prilagojene ravni zaščite. Izdelek je zasnovan v skladu s standardom GB-5792 in je primeren za zahtevna industrijska okolja.
Primer: CRB 10KW 13,6R J
| Koda | Opis |
|---|---|
| CRB | Škatla z valovitim uporom / škatla z zavornim uporom |
| 10KW | Nazivna moč |
| 13,6R | Nazivna odpornost |
| J | Toleranca odpornosti (K=10%, J=5%, H=3%) |
| Parameter | Specifikacija |
|---|---|
| Razpon moči | 1KW-30KW |
| Delovna napetost | ≤1200V |
| Območje odpornosti | 0,01Ω---1KΩ |
| Toleranca odpornosti | ±3/±5/±10 |
| Stopnja zaščite | IP20/IP23 |
| Temperaturni koeficient | ≤300 ppm/℃ |
| Stopnja zaviranja gorenja | UL 94V-2 |
| Skladnost s standardi | GB-5792 |
DUFEW ponuja prilagojene rešitve valovitih upornih ohišij, ki temeljijo na različnih industrijskih pogojih delovanja. Kupci lahko izberejo ustrezne nazivne moči, vrednosti upora, načine hlajenja, ravni zaščite in konfiguracije notranjega vezja v skladu s svojimi sistemskimi zahtevami.
Modularna zasnova omogoča združevanje več uporovnih enot v različne nivoje moči, zaradi česar je izdelek primeren za aplikacije z visoko zavorno energijo, pogostim pospeševanjem in zaviranjem ter neprekinjenim delovanjem.
Možnosti prilagajanja vključujejo:
- Prilagojena nazivna moč
- Prilagojena vrednost upora
- Zasnova vezja z več skupinami uporov
- Vgradnja dodatnega hladilnega ventilatorja
- Struktura ohišja po meri
- Izdelava OEM po risbah naročnika
Ohišje z valovitim uporom absorbira regenerativno energijo, ki nastane med pojemkom motorja, in pomaga preprečevati napake zaradi prenapetosti vodila DC.
Zasnovan za pogosto zaviranje v žerjavih, dvižni opremi in sistemih za ravnanje z materialom.
Zagotavlja stabilno zavorno zmogljivost za motorje visoke moči, ki delujejo v pogojih stalne obremenitve.
Primerno za sisteme dvigal, ki zahtevajo pogosto pospeševanje, zaviranje in nadzor porabe energije.
Uporablja se kot zanesljiva visoko zmogljiva bremenska komponenta za električno testiranje in aplikacije za odvajanje energije.
DUFEW Corrugated Resistor Box ima modularno strukturo notranjega upora. Več uporovnih elementov je razdeljenih v neodvisne skupine in povezanih prek ločenih tokokrogov, kar omogoča lažje vzdrževanje in zmanjšanje stroškov zamenjave.
Ko ena skupina uporov odpove, morajo tehniki zamenjati le poškodovani modul, namesto da zamenjajo celotno ohišje uporov. Ta zasnova bistveno izboljša razpoložljivost opreme in zmanjša dolgoročne stroške vzdrževanja.
Notranji uporovni elementi so razdeljeni v ločena vezja. En sam poškodovan del je mogoče zamenjati neodvisno, ne da bi to vplivalo na delovanje drugih skupin uporov.
Sprednji visokotokovni priključni blok zagotavlja centralizirano in organizirano ožičenje. Velike napajalne kable je mogoče preprosto priključiti in odklopiti med namestitvijo, pregledom in vzdrževanjem.
Standardno temperaturno zaščitno stikalo samodejno prekine tokokrog, ko pride do nenormalnih temperaturnih pogojev, in prepreči poškodbe upora zaradi pregrevanja med nenadzorovanim delovanjem.
Ohišje z valovitim uporom DUFEW je posebej zasnovano za težko opremo, ki zahteva pogosto zaviranje, visoko absorpcijo energije in dolgo neprekinjeno delovanje.
Primeren je za industrijske aplikacije, kot so valjarne, pristaniški žerjavi in težka dvigala, kjer morajo zavorni upori vzdržati ponavljajoče se cikle praznjenja energije.
Primerno za opremo s pogostimi povratnimi informacijami o energiji, vključno z valjarnami, pristaniškimi stroji in dvigali za težka bremena. Ciklična življenjska doba lahko pri določenih delovnih pogojih preseže 9000 ur.
Za aplikacije z visoko močjo ali visokotemperaturna okolja je mogoče namestiti hladilne ventilatorje za izboljšanje učinkovitosti odvajanja toplote in ohranjanje stabilnega delovanja.
Enotne dimenzije ohišij omogočajo vzporedno namestitev več uporovnih omaric, kar zagotavlja čisto rešitev za velike preskusne sisteme in celotno električno krmilno opremo.
Uporovni element je izdelan iz trakov iz konstantana ali nikelj-kromove zlitine, oblikovanih v valovito strukturo. Ta zasnova zmanjšuje parazitsko induktivnost in izboljšuje odzivnost, zaradi česar je primeren za visokofrekvenčno impulzno zaviranje in zahtevne industrijske aplikacije.
Povečana površina valovitega traku poveča učinkovitost odvajanja toplote, hkrati pa ohranja temperaturni koeficient ≤300 ppm/℃ za stabilno odpornost med delovanjem.
Ključne prednosti vključujejo značilnosti nizke induktivnosti, odlično toplotno stabilnost, učinkovito odvajanje toplote in zanesljivo delovanje pri pogostih impulznih obremenitvah.
Ohišje je izdelano iz jeklene pločevine, prevlečene z aluminijem in cinkom, ki zagotavlja močno odpornost proti koroziji in zaščito pred oksidacijo v industrijskih okoljih. Natančno upogibanje, varjenje in optimizirani prezračevalni kanali izboljšajo strukturno trdnost in učinkovitost pretoka zraka.
Ključne prednosti vključujejo odpornost proti koroziji, mehansko vzdržljivost, izboljšano toplotno upravljanje in prilagodljivost zahtevnim delovnim pogojem.
Visokotemperaturne podpore iz keramike ali sljude se uporabljajo za pritrditev valovitih uporovnih elementov, hkrati pa zagotavljajo električno izolacijo med grelnimi komponentami in ohišjem. Izolacijska struktura ohranja zanesljivo delovanje pri toplotnih pogojih do 350 ℃.
Ključne prednosti vključujejo odpornost na visoke temperature, stabilno električno izolacijo, izboljšano varnost in dolgo življenjsko dobo pri neprekinjenih toplotnih obremenitvah.
Uporovna škatla ima visokotokovno bakreno priključno strukturo zbiralke, zasnovano za zanesljivo povezavo v aplikacijah z visoko močjo. Zasnova ožičenja z več vezji pomaga organizirati kabelske povezave, zmanjšati proizvodnjo toplote in izboljšati električno stabilnost.
Ključne prednosti vključujejo visoko tokovno zmogljivost, priročno namestitev, stabilno električno povezavo in primernost za velike energetske sisteme.
Izbirne konfiguracije vključujejo temperaturna zaščitna stikala in aksialne hladilne ventilatorje. Temperaturno stikalo zagotavlja dodatno varnost z odklopom tokokroga, ko pride do nenormalnih temperaturnih pogojev, medtem ko prisilno zračno hlajenje pomaga zmanjšati dvig temperature in izboljša zmožnost neprekinjenega delovanja v zaprtih inštalacijah.
| Električna zmogljivost | Testni pogoji | Učinkovitost |
|---|---|---|
| Dielektrična trdnost | 2500VAC/50Hz/60S | Uhajajoči tok ≤10mA |
| Izolacijska upornost | 1000 VDC | Izolacijska upornost ≥100MΩ |
| Kratkočasna preobremenitev | 10-kratna nazivna moč za 5S | Brez vidnih poškodb |
| Dolgotrajna življenjska doba obremenitve | Ciklično delovanje (Praznjenje 10S, Interval 90S) | Več kot 9000h |
| Stacionarna vlažna toplota | 40℃±2/90%-95%RH/100h | △R≤±（1%R+0,05Ω） |
| Hitra sprememba temperature | -55 ℃, 55 ℃, 155 ℃ vsak za 15 minut, 5 ciklov | △R≤±（2%R+0,05Ω） |
| Odpornost na vročino | 350 ℃/2h | Brez očitne spremembe barve ali poškodb |
| Temperaturni koeficient | Primerjava med nazivno obremenitveno odpornostjo in statično odpornostjo | Manj kot 300 ppm/℃ |
| Odpornost na gorenje | 10-kratna nazivna moč za 5 minut | Rdeč sij, vendar brez plamena |
| Mehanska zmogljivost | Testni pogoji | Učinkovitost |
|---|---|---|
| Trdnost terminala | 45N/30S | Brez zrahljanja ali vidnih poškodb |
| Odpornost na vibracije | 5-200Hz, 1g, 98m/S² | Brez vidnih strukturnih poškodb |
| Spajkanje toplotna odpornost | Priključek je potopljen v spajko 350±5 ℃ za 3S | △R≤±（1%R+0,05Ω） Brez vidnih zunanjih poškodb, jasne oznake |
| Spajkanje | Priključek je potopljen v 235±5℃ spajk za 5S | Pokritost s spajkami na površini terminala ≥95 % |
Izbira ustrezne rešitve zavornega upora je pomembna za izboljšanje stabilnosti sistema, varnosti in učinkovitosti vzdrževanja. V primerjavi s posameznimi upori v aluminijastem ohišju, cevastimi upori ali samostojnimi uporovnimi elementi DUFEW zagotavlja bolj integrirano zasnovo z izboljšano zaščito, upravljanjem toplote in lažjo namestitev za industrijske energetske aplikacije.
| Primerjalna dimenzija | Škatla z valovitim uporom | Tradicionalno enojno aluminijasto ohišje / cevasto / neodvisen upor |
|---|---|---|
| Zmogljivost upravljanja moči | Več valovitih uporovnih elementov je mogoče kombinirati prek serijskih in vzporednih tokokrogov, kar omogoča, da eno ohišje doseže moč do 30 KW, hkrati pa zagotavlja enotno zaščito in upravljanje povezav. | Posamezni upori imajo običajno omejeno moč. Več enot zahteva dodatne kombinacije, ožičenje in zaščitne strukture, kar povečuje kompleksnost namestitve. |
| Visokofrekvenčna zmogljivost | Struktura traku iz valovite zlitine zagotavlja lastnosti nizke induktivnosti, kar pomaga zmanjšati napetostne skoke, elektromagnetne motnje in nestabilnost med visokofrekvenčnimi zaviranji. | Tradicionalne strukture uporov lahko ustvarijo višjo parazitsko induktivnost, kar lahko vpliva na delovanje v aplikacijah s hitrim preklapljanjem ali impulznim zaviranjem. |
| Zaščita in varnost | Integrirano kovinsko ohišje ščiti notranje grelne elemente pred prahom, vlago in nenamernim stikom. Stopnje zaščite je mogoče prilagoditi glede na zahteve uporabe. | Izpostavljeni uporovni elementi zagotavljajo omejeno zaščito okolja in lahko zahtevajo dodatne varnostne pokrove ali zaščitne komponente. |
| Toplotno upravljanje | Notranja struktura pretoka zraka in optimizirana razporeditev uporov izboljšata porazdelitev toplote in zmanjšata lokalno kopičenje temperature med neprekinjenim delovanjem. | Več neodvisnih uporov, ki so nameščeni skupaj, morda nimajo učinkovite organizacije pretoka zraka, kar povečuje tveganje neenakomernega segrevanja in pospešenega staranja. |
| Udobje vzdrževanja | Modularna notranja struktura omogoča lažji pregled in zamenjavo. Integrirani terminali in komponente za temperaturno zaščito poenostavljajo postopke vzdrževanja. | Ločene namestitve uporov običajno zahtevajo bolj zapleteno ožičenje in postopke zamenjave komponent brez centralizirane zaščite in nadzora. |
O: Ta rešitev je primerna, kadar aplikacija zahteva večjo moč, integrirano zaščito ohišja ali bolj priročno vzdrževanje, kot ga lahko zagotovi en sam upor. Običajno se uporablja v pogonskih sistemih s spremenljivo frekvenco, žerjavih, dvigalih, valjarnah in drugi industrijski opremi s pogostimi zahtevami zaviranja.
O: Vgrajeno temperaturno zaščitno stikalo stalno spremlja delovno temperaturo. Ko temperatura preseže vnaprej nastavljeno varnostno mejo, zaščitna naprava odklopi vezje, da zmanjša tveganje pregrevanja in zaščiti sistem uporov.
O: Da. Za aplikacije, ki vključujejo visoko izhodno moč, pogoste zavorne cikle ali omejene pogoje prezračevanja, je mogoče namestiti izbirni sistem hladilnega ventilatorja za izboljšanje odvajanja toplote in vzdrževanje stabilnega delovanja.
O: Da. Notranji uporovni elementi se lahko konfigurirajo v več neodvisnih skupin glede na zahteve aplikacije. To omogoča prilagodljivo prilagajanje obremenitve, lažjo izolacijo napak in izboljšano zanesljivost sistema.
O: Standardne konfiguracije podpirajo nazivne moči od 1KW do 30KW. Za aplikacije, ki zahtevajo različne ravni moči, lahko DUFEW razvije prilagojene rešitve na podlagi delovnih pogojev in tehničnih specifikacij.
O: Vrednosti upora je mogoče prilagoditi glede na sistemske zahteve. Standardne možnosti vključujejo različna območja upora in tolerance ±3 %, ±5 % in ±10 %, odvisno od električne aplikacije.
O: Široko se uporablja v industrijskih pogonih in aplikacijah za krmiljenje energije, vključno s pogoni s spremenljivo frekvenco, žerjavi, pristaniškimi stroji, dvigali, valjarnami, opremo za avtomatizacijo in električnimi preskusnimi sistemi. Posebej je primeren za aplikacije, ki zahtevajo večkratno zaviranje, disipacijo energije in stabilno toplotno zmogljivost.
O: Da. DUFEW podpira prilagojene modele glede na zahteve kupcev, vključno z nazivno močjo, vrednostjo upora, strukturo ohišja, stopnjo zaščite, načinom hlajenja in konfiguracijo notranjega vezja. Stranke lahko zagotovijo podrobnosti o aplikaciji ali tehnične risbe, inženirji DUFEW pa bodo razvili ustrezno rešitev na podlagi dejanskih pogojev delovanja.
