Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

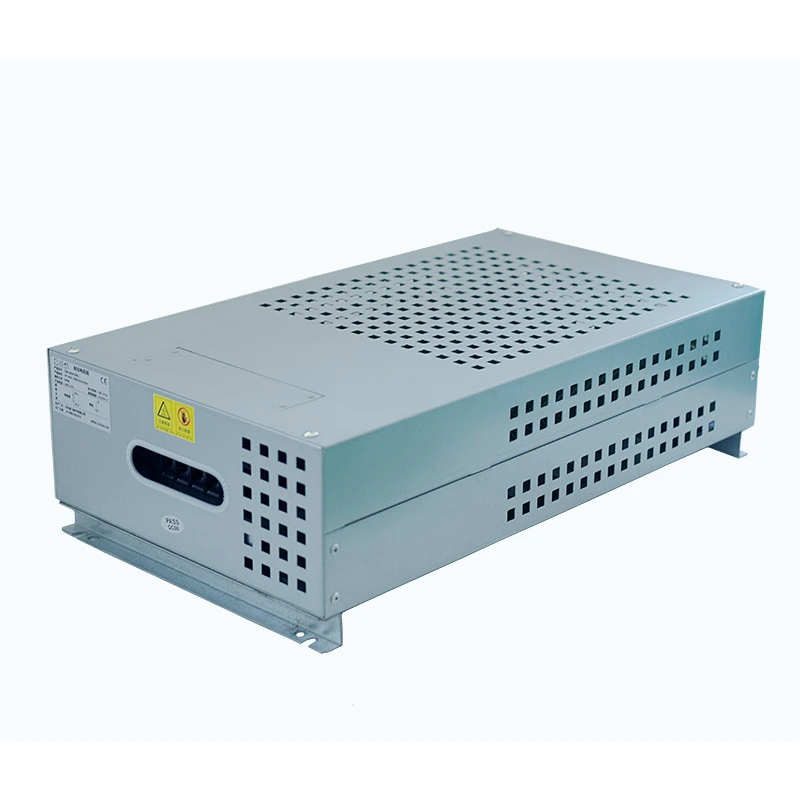

Inverter Braking Resistor Box je namenska zavorna komponenta, ki se uporablja v motornih sistemih z inverterjem. Ko motor upočasni z veliko vztrajnostno obremenitvijo, se regenerativna energija dovaja nazaj v enosmerni tokokrog pretvornika, kar povzroči dvig napetosti vodila. Ta izdelek odvaja odvečno energijo skozi uporovne elemente, da ohrani stabilno delovanje pretvornika.
Notranja struktura je sestavljena iz več valovitih uporovnih elementov, razporejenih glede na zahtevano odpornost in moč. Sklop upora je nameščen v zaščitnem jeklenem ohišju, prevlečenem z aluminijem in cinkom, z integriranimi priključnimi bloki in stikali za temperaturno zaščito.
Zasnova ohišja podpira zunanjo montažo poleg omare pretvornika, kar pomaga prihraniti notranji prostor omare, hkrati pa ohranja učinkovito odvajanje toplote in električno varnost.
The resistance and power configuration are designed according to common inverter braking requirements. This simplifies selection and helps reduce manual calculation during system integration.
Ohišje ima zasnovo stranskega prezračevanja, ki usmerja vroč zrak stran od ohišja pretvornika, kar zmanjšuje sekundarno kopičenje toplote okoli pogonskih komponent.
Notranja razporeditev zagotavlja zadostno izolacijsko razdaljo med uporovnimi elementi in ohišjem, kar podpira stabilno delovanje pod napetostjo enosmernega vodila do 1200 V.
Namensko montažno podnožje omogoča namestitev na stran ali dno inverterskih omaric, ne da bi zavzeli dragocen notranji prostor električne omare.
- Zasnovan posebej za regenerativne zavorne sisteme VFD
- Pretvori odvečno zavorno energijo v toploto, da prepreči alarme za prenapetost enosmernega vodila
- Kombinacija valovitih uporov podpira nazivne moči do 30kW
- Vgrajeno temperaturno stikalo izboljša varnost delovanja
- Ohišje, prevlečeno z aluminijem in cinkom, zagotavlja odpornost proti koroziji in mehansko zaščito
- Primerno za pogosto pospeševanje, zaviranje in zaustavitev v sili
Dufew Electric Corrugated Resistor Cabinet je zasnovan za industrijske pogonske sisteme, ki zahtevajo zanesljivo odvajanje energije med zaviranjem, pojemkom in dinamičnim nadzorom obremenitve. Zaradi svoje prilagodljive konfiguracije je primeren za različne težke aplikacije, vključno z:
Uporovna omarica pomaga upravljati regenerativno energijo, ki nastane med pogostimi operacijami dviganja in spuščanja, s čimer izboljša stabilnost sistema v dvigalih, stolpnih žerjavih, dvigalih, vitlih in dvižnih ploščadih.
Za opremo s pogostimi cikli pospeševanja in zaviranja, kot so transportni trakovi, zlagalniki in težki transportni sistemi, rešitev zagotavlja stabilno zavorno zmogljivost in podpira neprekinjeno industrijsko delovanje.
Omara je primerna za industrijske stroje, ki zahtevajo natančno krmiljenje motorja in absorpcijo energije, vključno z valjarnami, centrifugami, stroji za brizganje, stroji za vlečenje žice in tekstilnimi stroji.
Prav tako ga je mogoče integrirati v opremo za testiranje zmogljivosti pretvornika in sisteme za testiranje servo pogonov, da zagotovi nadzorovane uporne obremenitve za ocenjevanje električne učinkovitosti in zanesljivosti sistema.
| Parameter | Specifikacija |
|---|---|
| Razpon moči | 1kW-30kW |
| Delovna napetost | ≤1200V |
| Območje odpornosti | 0,01Ω-1kΩ |
| Toleranca odpornosti | ±3% / ±5% / ±10% |
| Stopnja zaščite | IP20 / IP23 |
| Temperaturni koeficient | ≤300 ppm/℃ |
| Stopnja zaviranja gorenja | UL94V-2 |
| Standardno | GB-5792 |
Primer: CRB 10KW 13,6R J
| Koda | Opis |
|---|---|
| CRB | Škatla z zavornim uporom |
| 10KW | Nazivna moč |
| 13,6R | Nazivna odpornost |
| J | Toleranca odpornosti (K=10%, J=5%, H=3%) |
| Performance Item | Testni pogoj | Učinkovitost |
|---|---|---|
| Dielektrična trdnost | 2500VAC/50Hz/60S | Uhajajoči tok ≤10mA |
| Izolacijska upornost | 1000 VDC | ≥100MΩ |
| Kratkočasna preobremenitev | 10-kratna nazivna moč 5S | Brez vidnih poškodb |
| Dolgotrajna življenjska doba obremenitve | 10S praznjenje / 90S intervalno cikliranje | > 9000 h |
| Test vlažne toplote | 40℃±2℃ / 90%-95%RH / 100h | △R≤±(1%R+0,05Ω) |
| Temperaturno cikliranje | -55 ℃, 55 ℃, 155 ℃ ciklično | △R≤±(2%R+0,05Ω) |
| Odpornost na vročino | 350 ℃/2h | Brez razbarvanja ali poškodb |
| Temperaturni koeficient | Stanje nazivne obremenitve | <300 ppm/℃ |
| Test plamena | 10-kratna nazivna moč 5 min | Rdeče segrevanje brez plamena |
| Performance Item | Testni pogoj | Učinkovitost |
|---|---|---|
| Trdnost terminala | 45N/30S | Brez ohlapnosti ali poškodb |
| Odpornost na vibracije | 5-200Hz, 1g, 98m/S² | Brez strukturnih poškodb |
| Spajkanje toplotna odpornost | 350±5℃ / 3S | △R≤±(1%R+0,05Ω) |
| Spajkanje | 235±5℃ / 5S | Pokritost spajkanja >95 % |
Med hitrim pojemkom ali zaviranjem v sili ta izdelek zagotavlja učinkovito pot odvajanja energije, ki pomaga ohranjati stabilnost vodila DC pretvornika.
Struktura upora je zasnovana za ponavljajoče se pogoje absorpcije energije, ki jih običajno najdemo v dvižni opremi, tekočih trakovih in sistemih industrijske avtomatizacije.
Zunanja montažna struktura zmanjša prostorske zahteve v ohišju in poenostavi namestitev sistema.
| Primerjalni element | Škatla z zavornim uporom inverterja | Splošna obremenitvena uporna škatla |
|---|---|---|
| Glavni namen | Zasnovan za invertersko zaviranje in krmiljenje napetosti enosmernega vodila | Splošne uporne obremenitve |
| Izbira parametrov | Ujemanje z zahtevami inverterske zavorne enote | Zahteva dodaten izračun odpornosti |
| Oblikovanje hlajenja | Stranski izpuh preprečuje vdor vročega zraka v invertersko omarico | Standardni pretok zraka lahko vpliva na okoliško opremo |
| Namestitev | Podpira zunanjo montažo inverterske omare | Ponavadi zahteva ločen prostor za namestitev |
| Delovni pogoji | Optimizirano za občasno regenerativno zaviranje | Uporablja se predvsem za splošno obremenitev ali testiranje |
Dufew Electric uporablja standardizirane proizvodne postopke od sestavljanja uporov in izdelave ohišij do testiranja električne učinkovitosti.
Nadzor kakovosti vključuje:
- Pregled vhodnega materiala
- Preverjanje vrednosti upora
- Testiranje izolacije
- Test toplotne zaščite
- Končni pregled izdelka
Vsaka škatla z uporom je profesionalno zapakirana glede na velikost izdelka in transportne zahteve.
Postopek pakiranja vključuje:
- Pritrditev zaščite izdelka
- Embalaža odporna na vlago
- Priprava izvozne pošiljke
- Upravljanje paketnih naročil
Izbira ustrezne škatle z zavornim uporom pretvornika zahteva celovito oceno parametrov pretvornika, značilnosti motorja, pogojev zaviranja in okolja namestitve. Pravilna konfiguracija pomaga učinkovito razpršiti regenerativno energijo, preprečiti prenapetost enosmernega vodila in izboljšati dolgoročno zanesljivost VFD sistemov.
Nazivno moč uporne škatle je treba izbrati glede na zmogljivost pretvornika in pogoje delovanja motorja. Aplikacije z večjo močjo motorja, večjo vztrajnostjo obremenitve ali pogostimi zavornimi cikli na splošno zahtevajo večjo sposobnost absorpcije energije.
Ključni izbirni dejavniki vključujejo nazivno moč pretvornika, moč motorja, vztrajnost obremenitve, zahtevani zavorni moment in zavorno frekvenco.
Delovna napetost upora se mora ujemati z napetostjo DC vodila pretvornika, da se zagotovi varno in stabilno delovanje. Različni pogonski sistemi lahko zahtevajo različne napetostne konfiguracije, kot so inverterski sistemi razreda 400 V, industrijski pogoni 690 V ali visokonapetostne enosmerne aplikacije do 1200 V.
Rešitve zavornega upora Dufew so zasnovane tako, da podpirajo stabilno delovanje pri različnih pogojih napetosti vodila DC v skladu z zahtevami uporabe.
Vrednost upora neposredno vpliva na zavorno zmogljivost. Nižja vrednost upora lahko zagotovi močnejšo zavorno silo, vendar ima za posledico višji tokovni tok, medtem ko višja vrednost upora zmanjša trenutno napetost, vendar lahko podaljša čas zaviranja.
Ustrezno konfiguracijo upora je treba določiti glede na specifikacije inverterske zavorne enote, dovoljen zavorni tok, zahtevan čas zaustavitve in vztrajnostne značilnosti obremenitve.
Različne industrijske aplikacije ustvarjajo različne ravni regenerativne energije, zato je treba uporovno škatlo izbrati glede na dejanski zavorni cikel in delovne pogoje.
| Aplikacija | Pogoj delovanja | Izbira Fokus |
|---|---|---|
| Dvigalo | Pogosti cikli pospeševanja in ustavljanja | Visoka zanesljivost in sposobnost večkratnega zaviranja |
| Žerjav in dvigalo | Težke operacije dvigovanja in spuščanja | Visoka preobremenitvena zmogljivost in stabilno delovanje |
| Transportni sistem | Dolgo neprekinjeno delovanje | Stabilno toplotno upravljanje |
| Centrifuga | Zahteve za hitro upočasnitev | Sposobnost hitre absorpcije energije |
| Industrijski stroji | Pogoji občasnega zaviranja | Pravilna izbira moči in upora |
Okolje namestitve vpliva na strukturo omare, zasnovo prezračevanja in toplotno učinkovitost. Pred izbiro morajo kupci upoštevati razpoložljiv prostor za namestitev, način namestitve, temperaturo okolja in pogoje pretoka zraka.
Škatle z zavornimi uporniki Dufew imajo praktične namestitvene strukture in optimizirane zasnove prezračevanja, kar omogoča integracijo z inverterskimi omaricami ob ohranjanju učinkovitega odvajanja toplote.
Standardne uporne škatle morda ne bodo vedno izpolnjevale posebnih industrijskih zahtev. Dufew zagotavlja konfiguracije po meri, ki temeljijo na vrednosti upora, nazivni moči, delovni napetosti, dimenzijah ohišja, razporeditvi sponk in zahtevah glede zaščite.
S profesionalno proizvodno zmogljivostjo Dufew Electric podpira OEM in prilagojene rešitve zavornih uporov za različne inverterske sisteme in industrijske aplikacije.
Škatle z zavornim uporom Dufew je mogoče uskladiti z različnimi inverterskimi sistemi različnih proizvajalcev. Stranke lahko zagotovijo informacije o modelu pretvornika, Dufew pa bo priporočil ustrezno konfiguracijo upora in moči.
Za prilagajanje morajo stranke navesti model pretvornika, moč motorja, delovno napetost, vrednost upora, delovni cikel zaviranja in zahteve za namestitev. Dufew lahko zasnuje primerno rešitev omarice z uporom glede na te parametre.
ja Dufew ponuja prilagojene ohišja zavornih uporov z nastavljivimi vrednostmi upora, nazivnimi močmi, oblikami ohišij, konfiguracijami priključkov in možnostmi zaščite za različne industrijske aplikacije.
Na življenjsko dobo v glavnem vplivajo pogostost zaviranja, pogoji preobremenitve, delovna temperatura, zmogljivost hlajenja in okolje namestitve. Pravilna izbira in upravljanje toplote lahko izboljšata dolgoročno zanesljivost.
ja Škatle z zavornim uporom Dufew so zasnovane za aplikacije, ki zahtevajo večkratno pospeševanje in zaviranje, kot so dvigala, žerjavi, tekoči trakovi in oprema za industrijsko avtomatizacijo. Nazivno moč je treba izbrati glede na zavorni cikel.
Priporočljivo je redno preverjanje pogojev prezračevanja, priključkov na terminalih, kopičenja prahu in znakov pregrevanja. Pravilno vzdrževanje pomaga zagotoviti stabilno delovanje in daljšo življenjsko dobo.
Škatle z zavornimi uporniki Dufew imajo zaščitna ohišja in zanesljive strukture za industrijsko uporabo. Na voljo so prilagojene zaščitne rešitve za okolja z visoko vlažnostjo, prahom ali posebnimi pogoji delovanja.
Dufew je specializiran za načrtovanje in proizvodnjo industrijskih uporov, zagotavlja prilagojene rešitve zavornih uporov, strog nadzor kakovosti in zanesljivo podporo za proizvajalce pretvornikov, proizvajalce opreme in podjetja za avtomatizacijo.
Potrebujete rešitev zavornega upora za dvigala, žerjave, industrijske pogone ali opremo za avtomatizacijo?
Navedite model pretvornika, moč motorja, napetost vodila DC in zahteve za zaviranje. Dufew vam bo priporočil ustrezno škatlo zavornega upora VFD in zagotovil tehnično podporo za vaš projekt.
Še danes zahtevajte ponudbo za prilagojene vrednosti upornosti, nazivne moči in dizajne ohišij.
