Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.
Pogoni s spremenljivo frekvenco zagotavljajo učinkovito krmiljenje hitrosti motorja in upravljanje energije, vendar lahko njihovo visokofrekvenčno preklapljanje povzroči harmonične tokove, nihanja napetosti in dodatne električne obremenitve povezane opreme.

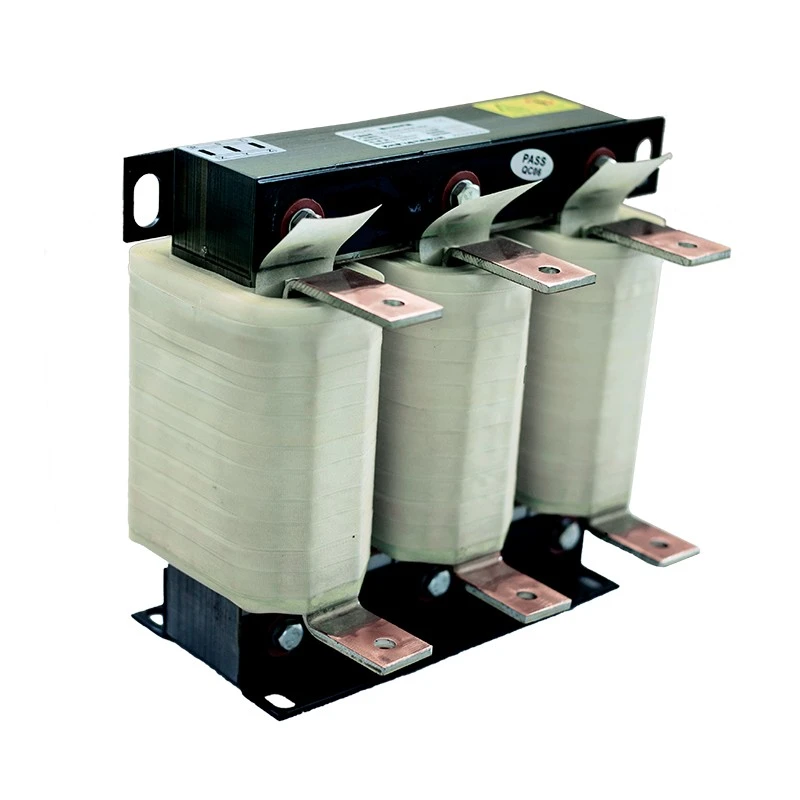

Dufew Electric Variable Frequency Drive Reactor izboljša delovanje VFD sistema z dodajanjem primerne impedance vezju. Glede na položaj namestitve in sistemske zahteve zagotavlja različne zaščitne funkcije tako za stran napajanja kot za stran obremenitve motorja.
Izbira je odvisna od tega, ali se glavni električni izziv pojavi na strani napajanja ali na strani obremenitve motorja.
Ko je nameščen na vhodni strani VFD, reaktor pomaga izboljšati kakovost električne energije, zmanjša harmonični vpliv in omeji vpliv prehodnega toka.
Ko je nameščen na izhodni strani VFD, pomaga optimizirati električne pogoje na strani motorja, zmanjša obremenitev, povezano s preklapljanjem, in izboljša zanesljivost pogonskega sistema.
Reaktorji Dufew, izdelani s hladno valjanimi jedri iz silicijevega jekla z nizkimi izgubami, izolacijskimi materiali razreda F, tehnologijo vakuumske impregnacije in optimiziranimi strukturami navitij, zagotavljajo stabilno zmogljivost induktivnosti, zanesljive toplotne lastnosti in dolgoročno industrijsko vzdržljivost.
Različna industrijska okolja zahtevajo različne konfiguracije reaktorjev. Dufew zagotavlja rešitve, ki temeljijo na aplikacijah, v skladu z dejanskimi pogoji delovanja, sistemsko strukturo in električnimi zahtevami, kar pomaga izboljšati zmogljivost tako na strani napajanja kot na strani motorja.
Konfiguracija na vhodni strani, nameščena med napajalnikom in vhodnimi priključki VFD, se uporablja predvsem za izboljšanje električnega okolja pogonskega sistema. Pomaga zmanjšati vpliv harmoničnega toka in vhodnega udarnega toka, hkrati pa izboljšuje stabilnost napajanja in omejuje motnje, ki lahko vplivajo na PLC-je, senzorje in drugo nadzorno opremo.
Ta konfiguracija je primerna za industrijske objekte z več sistemi VFD, opremo, ki deluje v nestabilnih pogojih napajanja, in aplikacije, kjer je potrebna izboljšana kakovost električne energije.
Nameščena med izhodne priključke VFD in motor, se konfiguracija na izhodni strani osredotoča na izboljšanje pogojev delovanja na strani motorja. Pomaga zmanjšati obremenitev preklapljanja PWM, izboljša kakovost izhodne valovne oblike in omeji električne motnje ter podpira bolj stabilno in zanesljivo delovanje motorja.
Tipične aplikacije vključujejo povezave motorjev na dolge razdalje, težke stroje in opremo, kjer je pomembna izboljšana zanesljivost motorja.
Za aplikacije, na katere vplivajo nestabilni pogoji napajanja ali harmonične motnje, reaktorji pomagajo zmanjšati vpliv harmoničnega toka, izboljšajo stabilnost napajanja in omejijo spremembe prehodnega toka. Prav tako lahko zmanjšajo električne motnje, ki vplivajo na občutljivo opremo, zaradi česar so primerni za industrijske sisteme z več pogoni ali strogimi zahtevami glede kakovosti električne energije.
Na strani motorja reaktor pomaga zmanjšati električni stres, ki ga povzroči visokofrekvenčno preklapljanje, in izboljša pogoje izhodnega tokokroga. To podpira zanesljivo delovanje motorja in lahko pomaga zmanjšati nenormalne prekinitve med zahtevnimi pogoji delovanja.
Reaktorji Dufew uporabljajo hladno valjana jedra iz silicijevega jekla z nizkimi izgubami, optimizirano zasnovo magnetnega vezja in tehnologijo natančnega navijanja, da ohranijo stabilne induktivne karakteristike med neprekinjenim delovanjem. Nastala struktura pomaga zmanjšati magnetne izgube in dvig temperature, hkrati pa podpira zanesljivo dolgoročno delovanje.
Izolacijski sistem združuje izolacijske materiale razreda F z vakuumsko impregnacijo in postopkom utrjevanja pri visoki temperaturi. Ta konstrukcija izboljša odpornost proti vlagi, mehansko trdnost in toplotno vzdržljivost, kar pomaga reaktorju ohraniti zanesljivo delovanje in daljšo življenjsko dobo v industrijskih okoljih.
Dufew podpira prilagojene rešitve reaktorjev na podlagi nazivne napetosti, nazivnega toka, zahtev glede padca napetosti, strukture namestitve, materiala za navijanje in zahtev glede zaščite. Konfiguracijo lahko prilagodimo različnim električnim parametrom in postavitvam omaric.
Razpoložljive možnosti vključujejo bakrena ali aluminijasta navitja, navpično ali vodoravno namestitev in različne zaščitne strukture, kot so IP00 odprte izvedbe in IP20 zaščitna ohišja. Ta prilagodljivost omogoča integracijo reaktorja v široko paleto VFD in industrijskih energetskih sistemov.
Dufew reaktorske rešitve se pogosto uporabljajo v:
| Aplikacija | Glavna zahteva |
|---|---|
| Frekvenčni pogonski sistemi | Izboljšajte električno stabilnost in zanesljivost |
| Oprema za industrijsko avtomatizacijo | Zmanjšajte električne motnje |
| Črpalke in ventilatorski sistemi | Podpira neprekinjeno delovanje motorja |
| Žerjavi in dvižna oprema | Izboljšajte zanesljivost pri dinamičnih obremenitvah |
| Dvigala | Povečajte stabilnost pogonskega sistema |
| Stroji za brizganje | Izboljšajte delovanje nadzora motorja |
| Tekstilni stroji | Ohranite stabilno delovanje |
| Oprema za industrijsko testiranje | Izboljšajte električno doslednost |
Pravilna konfiguracija reaktorja je odvisna od dejanskih sistemskih zahtev.
| Pogoj prijave | Priporočena rešitev |
|---|---|
| Slaba kakovost električne energije ali harmonične motnje | Reaktor na vhodni strani |
| Več VFD-jev si deli en vir energije | Reaktor na vhodni strani |
| Zahteva za zaščito motorja | Reaktor na izhodni strani |
| Priključek motorja na dolge razdalje | Reaktor na izhodni strani |
| Pogosto pospeševanje in zaviranje | Reaktor na izhodni strani |
| Popolna optimizacija VFD sistema | Prilagojena reaktorska rešitev |
Dufew zagotavlja inženirsko podporo za priporočanje ustreznih specifikacij glede na napetost, tok, položaj namestitve in delovno okolje.
Izbira pravega reaktorja zahteva upoštevanje parametrov VFD, dejanskih sistemskih pogojev in zahtevane stopnje zaščite. Usklajevanje teh dejavnikov z električnimi in mehanskimi značilnostmi reaktorja pomaga zagotoviti stabilno delovanje in pravilno integracijo v pogonski sistem.
Ključni parametri VFD vključujejo nazivno napetost, nazivni tok, moč motorja in delovno frekvenco. Te vrednosti določajo osnovne električne zahteve reaktorja in jih je treba uskladiti s specifikacijami pogonskega sistema.
Prav tako je treba oceniti položaj namestitve, stanje napajanja, priključno razdaljo motorja, značilnosti obremenitve in delovno okolje. Na primer, dolgi kabli motorja, pogoste spremembe obremenitve ali zahtevna industrijska okolja lahko zahtevajo drugačno konfiguracijo reaktorja.
Zahtevana zaščitna funkcija je še en pomemben dejavnik. Odvisno od uporabe je lahko reaktor izbran za zmanjšanje harmoničnega vpliva, izboljšanje stabilnosti napajanja, zagotavljanje zaščite na strani motorja, izpolnjevanje posebnih zahtev glede padca napetosti ali podpira neprekinjeno delovanje pod zahtevnimi obremenitvami.
| Parameter | Specifikacija |
|---|---|
| Vrsta izdelka | Reaktor s spremenljivo frekvenco |
| Aplikacija | VFD aplikacije na vhodni/izhodni strani |
| Nazivna napetost | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nazivni tok | 5A - 3800A |
| Faza | Enofazni / trifazni |
| Pogostost | 50Hz / 60Hz / Prilagojeno do 500Hz |
| Padec napetosti | 0,5 % / 1 % / 2 % / 4 % |
| Material za navijanje | Baker/aluminij |
| Vrsta namestitve | Navpično/vodoravno |
| Metoda hlajenja | Naravno zračno hlajenje |
| Zmogljivost preobremenitve | 1,5-kratni nazivni tok za 60 sekund |
| Dielektrična trdnost | 3000VAC / 50Hz / 5mA / 1min |
| Izolacijska upornost | ≥100MΩ (1000VDC) |
| Stopnja zaščite | IP00 / IP20 |
| Izolacijski razred | Razred F (155 ℃) |
| Stopnja zaviranja gorenja | UL94V-2 |
| Nivo hrupa | ≤65dB |
| Življenjska doba | ≥15 let |
| Standardi | IEC289 / GB10229 / JB9644 |
Primer: CAL-4321-0250-EISA
| Koda | Opis |
|---|---|
| KAL | Serija AC reaktorjev |
| 4 | Nivo napetosti |
| 3 | Tri faze |
| 2 | Tip reaktorja |
| 1 | Padec napetosti |
| 0250 | Nazivni tok |
| EI | Jedrna struktura |
| S/W | Struktura namestitve |
| klimatska naprava | Material za navijanje |
Dufew Electric je specializiran za komponente močnostne elektronike, vključno z reaktorji, upori, zavornimi sistemi, transformatorji in električnimi rešitvami po meri. Njegove proizvodne zmogljivosti zajemajo obdelavo jedra, navijanje, obdelavo izolacije in preverjanje električne učinkovitosti za različne industrijske aplikacije.
Proizvodni proces vključuje obdelavo jedra iz silicijevega jekla, natančno navijanje tuljave, vakuumsko impregnacijo, visokotemperaturno utrjevanje in testiranje električne učinkovitosti. Ti procesi pomagajo ohranjati dosledne lastnosti izdelka in zanesljivo delovanje med neprekinjenim delovanjem.
Pregled kakovosti zajema izolacijsko upornost, vzdržljivo napetost, dvig temperature in preverjanje električne učinkovitosti. Vsak preskus zagotavlja dodatno preverjanje zanesljivosti izolacije, toplotne učinkovitosti in splošne električne kakovosti.
Dufew podpira prilagojeno oblikovanje, sodelovanje OEM in ODM ter proizvodnjo na podlagi risb strank in aplikacijskih zahtev. Na voljo so tudi storitve tehnične dokumentacije in aplikativnega inženiringa za podporo pri izbiri izdelkov, sistemski integraciji in razvoju projektov.
Izdelki Dufew so izdelani v skladu s priznanimi industrijskimi zahtevami, vključno z:
- Sistem vodenja kakovosti ISO 9001
- CE skladnost
- IEC289
- GB10229
- JB9644
Dufew zagotavlja izvozne standardne rešitve pakiranja v skladu z dimenzijami, težo in transportnimi zahtevami izdelkov.
Pakiranje vključuje:
- Zaščita odporna na udarce
- Embalaža odporna na vlago
- Izvoz lesenih zabojev
- Zapisi o pregledih pred odpremo
Ti ukrepi zagotavljajo varen transport in zanesljivo namestitev.
| Primerjava | Reaktor s spremenljivo frekvenco | Konvencionalni AC reaktor |
|---|---|---|
| Namen aplikacije | Zasnovan za VFD sisteme s harmoničnimi in PWM karakteristikami | Splošne aplikacije za omejevanje toka |
| Prilagodljivost frekvence | Podpira pogoje delovanja 50Hz-500Hz | V glavnem zasnovan za standardno frekvenco |
| Zaščita motorja | Zmanjša napetost PWM in polnilni tok kabla | Omejena zmožnost zaščite motorja |
| Prilagodljivost namestitve | Lahko se konfigurira za vhodne ali izhodne aplikacije | Običajno zasnovan za fiksno uporabo |
| Industrijska združljivost | Primerno za stroje, ki jih poganja VFD | Primerno za splošne električne sisteme |
Reaktor je priporočljiv, kadar sistem VFD doživlja harmonične motnje, nihanja napetosti, pogoste alarme prekomernega toka, dolgo razdaljo kabla motorja ali zahteve glede zaščite izolacije motorja.
Namestitev na vhodni strani je izbrana predvsem za izboljšanje kakovosti električne energije in zmanjšanje harmonikov.
Namestitev na izhodni strani je izbrana predvsem za izboljšanje električnih pogojev na strani motorja in večjo zanesljivost pogona.
Izbira je odvisna od sistemskih pogojev, zahtev glede opreme in delovnega okolja.
Lahko pomaga zmanjšati harmonične motnje, nihanje napetosti, električni stres in nestabilno delovanje, ki ga povzročajo zahtevni industrijski pogoji delovanja.
ja Dufew podpira prilagojeno napetost, tok, padec napetosti, material za navijanje, strukturo namestitve in električne parametre glede na zahteve projekta.
Dufew Electric ponuja prilagojene rešitve AC reaktorjev za industrijske pogonske sisteme s profesionalno proizvodno zmogljivostjo, inženirsko podporo in strogim nadzorom kakovosti.
Od izboljšanja kakovosti električne energije do optimizacije motornega pogona Dufew strankam pomaga izboljšati zanesljivost opreme, zmanjšati električni stres in doseči stabilno dolgoročno delovanje.
Obrnite se na Dufew Electric za oblikovanje reaktorja po meri in sodelovanje z OEM.
