Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

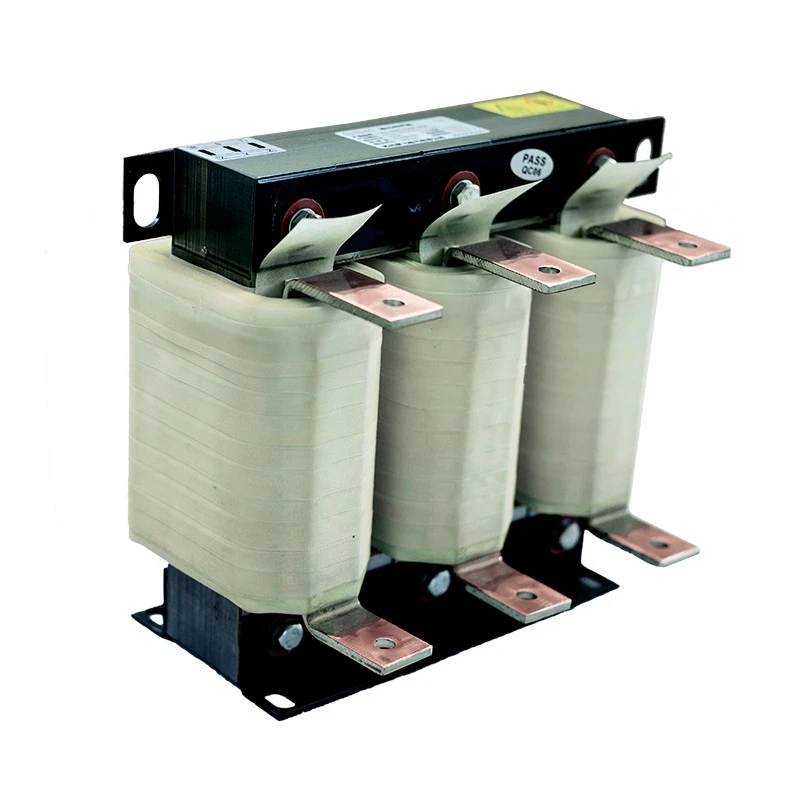

Dufew Electric AC Line Reactor je nameščen med napajalnikom izmeničnega toka in vhodnimi priključki VFD, da zagotovi nadzorovano impedanco, pomaga stabilizirati tokovni tok in izboljša splošno električno okolje.
Reaktor pomaga zmanjšati harmonični tok, ki ga ustvarijo usmerniška vezja VFD, omeji nenadne spremembe toka, zaščiti vhodne komponente pretvornika in izboljša splošno zanesljivost elektroenergetskega sistema.
Sodobni pogoni s spremenljivo frekvenco (VFD) uporabljajo visokohitrostno preklopno tehnologijo za nadzor hitrosti motorja in izboljšanje energetske učinkovitosti. Vendar pa lahko preklopni proces in nelinearne vhodne karakteristike povzročijo električne motnje v elektroenergetskem sistemu.
Brez ustrezne vhodne zaščite lahko sistemi VFD doživijo harmonično popačenje toka, skoke vhodnega toka, nihanja napetosti, električne motnje in povečano obremenitev komponent pretvornika.
Te težave lahko povzročijo pregrevanje električne opreme, zmanjšano življenjsko dobo pretvornika, poškodbe kondenzatorjev vodila DC, nestabilno delovanje motorja in nepričakovane izpade opreme.
VFD vhodni usmerniki lahko ustvarjajo harmonične tokove, ki vplivajo na električno omrežje, zlasti v objektih, ki uporabljajo sisteme z več pretvorniki.
Zmanjša harmonični vpliv z dodajanjem impedance vhodnemu vezju, kar pomaga izboljšati kakovost električne energije in vzdrževati stabilnejše električno okolje.
Prednosti vključujejo:
- Zmanjšana harmonična povratna informacija za napajanje
- Izboljšana stabilnost valovne oblike napetosti
- Zmanjšane motnje med električno opremo
- Boljša zaščita močnostnih kondenzatorjev in transformatorjev
Za tovarne z več pogoni s spremenljivo hitrostjo pomaga ustvariti bolj zanesljiv in stabilen sistem napajanja.
Med zagonom motorja, pospeševanjem, spremembami obremenitve ali nestabilnimi pogoji napajanja lahko pride do čezmernega vpliva toka in vpliva na komponente pretvornika.
Reaktor pomaga zmanjšati električno obremenitev z omejevanjem vhodnega udarnega toka, zmanjšanjem obremenitev na usmerniških mostovih, zaščito komponent vodila DC pretvornika in izboljšanjem dolgoročne zanesljivosti VFD.
Posebej primeren je za industrijske napajalne sisteme z visoko zmogljivostjo kratkega stika ali transformatorje z nizko impedanco.
Industrijska okolja zahtevajo električne komponente, ki lahko neprekinjeno delujejo pod spreminjajočimi se obremenitvami in zahtevnimi delovnimi pogoji.
Dufew Electric AC Line Reactor sprejme optimizirano elektromagnetno zasnovo in izolacijsko tehnologijo za doseganje stabilne zmogljivosti induktivnosti, nižjega dviga temperature, zmanjšanih elektromagnetnih vibracij in zanesljivega dolgoročnega delovanja.
Reaktor uporablja visokokakovostne hladno valjane materiale jedra iz silicijevega jekla za zmanjšanje magnetnih izgub in vzdrževanje stabilne induktivnosti med neprekinjenim delovanjem.
Ta oblika zagotavlja:
- Manjša izguba energije in izboljšana učinkovitost delovanja
- Boljša toplotna učinkovitost pri stalnih obremenitvah
- Stabilne električne lastnosti
- Zanesljivo delovanje za dolgotrajno industrijsko delovanje
Na podlagi različnih trenutnih zahtev Dufew Electric zagotavlja optimizirane strukture navitij, da zagotovi zanesljivo električno delovanje v različnih industrijskih aplikacijah.
Značilnosti zasnove navijanja:
- Možnosti navijanja iz bakra ali aluminija za različne potrebe uporabe
- Zasnova visokotokovnega prevodnika za podporo zahtevnim delovnim pogojem
- Izboljšana zmogljivost odvajanja toplote
- Zmanjšano povišanje temperature navitja med delovanjem
Ta optimizirana struktura omogoča, da reaktor izpolnjuje različne zahteve industrijskega toka, hkrati pa ohranja stabilno in učinkovito delovanje.
Sklop navitja je obdelan z vakuumsko impregnacijo in visokotemperaturnim utrjevanjem, kar izboljša izolacijo in poveča splošno mehansko trdnost.
Postopek izboljša:
- Izolacijska trdnost za varnejše delovanje
- Mehanska stabilnost v pogojih vibracij
- Odpornost na vibracije in vplive okolja
- Dolgotrajna vzdržljivost delovanja
Ta proizvodni proces pomaga ohranjati zanesljivo delovanje in podaljšano življenjsko dobo v industrijskih okoljih.
Izbira pravilnega omrežnega reaktorja AC zahteva ujemanje parametrov reaktorja s sistemom VFD.
Dufew Electric ocenjuje naslednje dejavnike:
| Izbirni parameter | Oblikovanje |
|---|---|
| VFD napetost | Določa raven izolacije in konfiguracijo reaktorja |
| Nazivni tok | Določa velikost prevodnika in toplotno zasnovo |
| Moč motorja | Vpliva na izbiro zmogljivosti reaktorja |
| Padec napetosti | Določa zahteve glede impedance |
| Delovna frekvenca | Vpliva na elektromagnetno zasnovo |
| Namestitveno okolje | Določa zaščitno in pritrdilno strukturo |
Pred ponudbo morajo stranke zagotoviti:
- Nazivna moč VFD
- Vhodna napetost
- Nazivni tok
- Potreben padec napetosti
- Pogoji namestitve
- Delovno okolje
| Postavka | Omrežni reaktor AC | Izhodni reaktor |
|---|---|---|
| Položaj namestitve | Med napajanjem in VFD vhodom | Med izhodom VFD in motorjem |
| Glavna funkcija | Zmanjšajte vhodne harmonike in udarni tok | Zaščitite izolacijo motorja in zmanjšajte napetost izhodne valovne oblike |
| Glavna aplikacija | Izboljšanje kakovosti električne energije | Zaščita motorja z dolgim kablom |
| Tipični uporabniki | Industrijski VFD sistemi | Motorji z dolgimi kabelskimi povezavami |
Dufew Electric zagotavlja rešitve vhodnih in izhodnih reaktorjev v skladu s sistemskimi zahtevami.
Različni industrijski sistemi zahtevajo različne električne konfiguracije in načine namestitve. Dufew Electric zagotavlja prilagojene rešitve za reaktorje, ki temeljijo na zahtevah aplikacije, s čimer strankam pomagajo doseči zanesljivo delovanje in brezhibno integracijo v različne industrijske nadzorne sisteme.
Reaktor je mogoče prilagoditi glede na ključne električne parametre, vključno z nazivno napetostjo, nazivnim tokom, odstotkom padca napetosti in delovno frekvenco, da izpolni različne zahteve elektroenergetskega sistema.
Da bi se prilagodili različnim postavitvam omaric in namestitvenim okoljem, reaktorji Dufew podpirajo več možnosti namestitve, vključno z namestitvijo v omaro, samostojno namestitvijo, navpično montažo in vodoravno montažo.
V skladu s posebnimi pogoji uporabe in trenutnimi zahtevami lahko kupci izberejo ustrezne materiale za navijanje, vključno z navitjem iz bakra ali aluminija.
S prilagodljivimi možnostmi konfiguracije in dizajnom po meri je mogoče reaktorje Dufew integrirati v različne industrijske nadzorne sisteme, hkrati pa ohraniti stabilno in zanesljivo delovanje.
Dufew Electric AC Line Reactor se pogosto uporablja v industrijskih sistemih, ki zahtevajo izboljšano kakovost napajanja VFD in električno zaščito.
| Aplikacija | Tipična oprema | Glavne prednosti |
|---|---|---|
| Industrijska avtomatizacija | CNC stroji, proizvodne linije, servo sistemi | Izboljšana električna stabilnost |
| Motorni pogonski sistemi | Črpalke, ventilatorji, kompresorji, transporterji | Zmanjšana obremenitev pretvornika |
| Težka oprema | Žerjavi, dvigala, dvižni sistemi | Zanesljivo delovanje pri spreminjajočih se obremenitvah |
| Predelovalna industrija | Valjarne, procesna oprema | Izboljšana kakovost električne energije |
| Sistemi obnovljivih virov energije | Inverterski sistemi, oprema za shranjevanje energije | Stabilna pretvorba moči |
| Parameter | Specifikacija |
|---|---|
| Vrsta izdelka | Omrežni reaktor AC |
| Nazivna napetost | 220VAC / 380VAC / 690VAC / 1140VAC |
| Delovna frekvenca | 50Hz / 60Hz / do 500Hz |
| Nazivni tok | 5A - 3800A |
| Padec napetosti | 0,5 % / 1 % / 2 % / 4 % |
| Zmogljivost preobremenitve | 1,5-kratni nazivni tok za 60 sekund |
| Dielektrična trdnost | 3000VAC / 50Hz / 5mA / 1min |
| Izolacijska upornost | ≥100MΩ (1000VDC) |
| Stopnja zaščite | IP00 / IP20 |
| Izolacijski razred | T40/F (155 ℃) |
| Stopnja zaviranja gorenja | UL94V-2 |
| Nivo hrupa | ≤65dB |
| Življenjska doba | ≥15 years |
| Standardi | IEC289:1987 / GB10229-88 / JB9644-1999 |
Primer: CAL-4312-0250-EISA
| Koda | Opis |
|---|---|
| KAL | Omrežni reaktor AC |
| 4 | Raven napetosti (2=220V, 4=380V, 6=690V) |
| 3 | Številka faze |
| 1 | Tip reaktorja |
| 2 | Padec napetosti |
| 0250 | Nazivni tok |
| EI | Jedrna struktura |
| S | Struktura namestitve |
| A | Material za navijanje |
Pred dostavo Dufew Electric opravi električne in strukturne preglede, da zagotovi zanesljivo delovanje.
Testiranje vključuje:
| Preizkusni predmet | Zahteva |
|---|---|
| Test izolacijske upornosti | ≥100MΩ |
| Preskus dielektrične trdnosti | 3000VAC |
| Preskus dviga temperature | Glede na nazivno obremenitev |
| Preverjanje električnih parametrov | Induktivnost in potrditev toka |
| Pregled videza | Pregled jedra, navitja, sponk |
Dufew Electric je specializiran za komponente močnostne elektronike in prilagojene električne rešitve, ki zagotavljajo zanesljive reaktorje AC Line za različne industrijske aplikacije.
Z integriranimi proizvodnimi zmogljivostmi Dufew upravlja ključne proizvodne procese od obdelave jedra in proizvodnje tuljav do končne montaže in nadzora kakovosti.
Proizvodni proces vključuje rezanje silicijevega jekla, sestavljanje jedra in pregled magnetne učinkovitosti za zagotovitev stabilnih elektromagnetnih lastnosti.
Dufew ponuja možnosti navijanja bakra in aluminija s profesionalno obdelavo izolacije in postopki vakuumske impregnacije za izboljšanje zanesljivosti in vzdržljivosti izdelka.
Končna proizvodnja vključuje namestitev terminala, električno testiranje in pregled kakovosti, da se zagotovi, da vsak reaktor izpolnjuje zahtevane standarde delovanja.
Ta integrirana proizvodna zmogljivost omogoča podjetju Dufew Electric, da zagotovi standardne reaktorje AC Line in prilagojene rešitve za različne industrijske aplikacije.
Dufew Electric sledi strukturiranim postopkom upravljanja kakovosti, da zagotovi dosledno delovanje izdelka in zanesljivo delovanje skozi celotno življenjsko dobo.
Razpoložljivi dokumenti o kakovosti vključujejo:
- Certificiranje sistema vodenja kakovosti ISO
- CE certifikat
- Poročila o testiranju izdelkov
Tehnične dokumente in inšpekcijske zapise je mogoče zagotoviti v skladu z zahtevami projekta naročnika.
Reaktorji AC Line zahtevajo zaščito pred vlago, vibracijami in mehanskimi udarci med transportom.
Dufew Electric zagotavlja:
- Standardna izvozna embalaža
- Zaščita pred vlago
- Ojačana notranja pritrditev
- Identifikacijske oznake izdelkov
Pred odpremo inženirji potrdijo:
- Specifikacija izdelka
- Teža in mere
- Zahteve za namestitev
- Zahteve glede dostave
Izberite ustrezen reaktor glede na nazivno moč VFD, vhodno napetost, nazivni tok in zahtevani padec napetosti, da zagotovite združljivost z aplikacijskim sistemom.
Pred namestitvijo skrbno preverite stanje izdelka, vključno s stanjem jedra, videzom navitja in sponkami, da zagotovite, da je reaktor pripravljen za delovanje.
Standardni način povezave je:
Napajanje → Omrežni reaktor AC → VFD vhod
Reaktor mora biti nameščen v dobro prezračenem prostoru z dovolj prostora za odvajanje toplote in prihodnje vzdrževanje.
Med električnim priklopom zagotovite pravilno ožičenje, varne priključke na terminalih in ustrezno ozemljitev, da ohranite varno in zanesljivo delovanje.
Po namestitvi izvedite preizkus delovanja s preverjanjem hrupa delovanja, spremljanjem dviga temperature in preverjanjem splošne učinkovitosti sistema.
Omrežni reaktor AC je nameščen na vhodni strani pretvornika s spremenljivo frekvenco (VFD), da zmanjša harmonično popačenje, omeji tokovne sunke, izboljša kakovost električne energije in zaščiti komponente pretvornika pred električnimi obremenitvami.
Vsaka aplikacija VFD ne zahteva vhodnega reaktorja. Priporoča se za sisteme s harmoničnimi težavami, nestabilnim napajanjem, pogostimi nihanji toka, delovanjem več pretvornikov ali občutljivo električno opremo.
Ustrezen padec napetosti je odvisen od zahtev glede kakovosti napajanja sistema, harmoničnih pogojev, vhodnih karakteristik in delovnega okolja. Dufew Electric oceni parametre aplikacije in priporoči ustrezno konfiguracijo.
ja Z zmanjšanjem tokovnega vpliva in električnega stresa na vhodni strani VFD pomaga izboljšati stabilnost sistema in podaljša življenjsko dobo komponent pretvornika.
ja Dufew Electric zagotavlja prilagojene rešitve glede na napetost, tok, frekvenco, strukturo namestitve, material za navijanje in druge zahteve projekta.
Stranke morajo zagotoviti:
- Nazivna moč VFD
- Vhodna napetost
- Nazivni tok
- Potreben padec napetosti
- Namestitveno okolje
- Pogoji delovanja
Dufew Electric ponuja prilagojene rešitve AC Line Reactor za industrijske stranke, ki potrebujejo izboljšano VFD zaščito, harmonično krmiljenje in upravljanje kakovosti električne energije.
S profesionalnimi proizvodnimi zmogljivostmi, inženirsko podporo in popolnimi postopki testiranja Dufew Electric strankam pomaga razviti zanesljive rešitve za industrijske pogonske sisteme.
Pošljite svoje parametre VFD in zahteve za uporabo podjetju Dufew Electric in naši inženirji vam bodo priporočili ustrezno konfiguracijo glede na vaše pogoje delovanja.
