Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.
Industrijski pretvorniki s spremenljivo frekvenco (VFD) so zelo občutljivi na težave s kakovostjo električne energije, vključno z nihanji napetosti, električnimi sunki in harmoničnimi motnjami, ki jih ustvarjajo usmerniška vezja. Ko več pogonov deluje v istem napajalnem sistemu, lahko čezmerni harmonični tok in prehodne motnje povzročijo napake pretvornika, poškodbe kondenzatorja vodila DC, nenormalne alarme ali nepričakovane zaustavitve sistema.

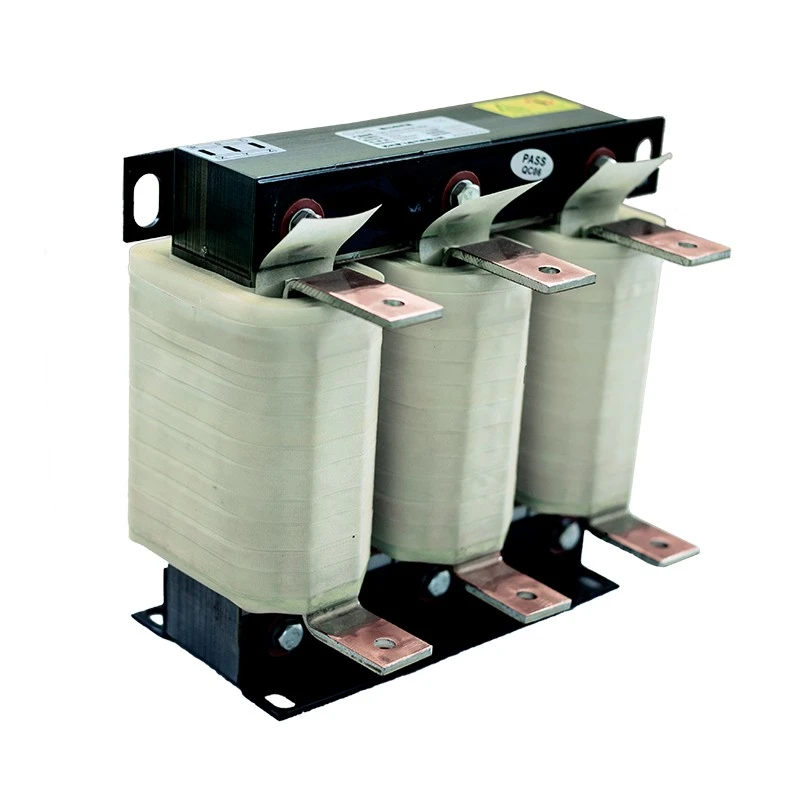

Rešitve Dufew Electric Input Line Reactor so nameščene zaporedno med virom izmeničnega toka in vhodno stranjo VFD. Z dodajanjem nadzorovane impedance močnostnemu krogu reaktor omeji harmonični tok, zmanjša zagonski zagonski tok, izboljša stabilnost napetosti in podaljša življenjsko dobo komponent pretvornika.
Reaktor uporablja hladno valjana jedra iz silicijevega jekla z nizkimi izgubami, visokotemperaturne izolacijske materiale in optimizirane strukture navitij za zagotavljanje zanesljivega delovanja v neprekinjenih industrijskih pogojih. Za aplikacije z visokim tokom je na voljo tehnologija navijanja folije za doseganje kompaktne zasnove, izboljšanega odvajanja toplote in stabilne električne zmogljivosti.
Številne okvare VFD so posledica slabe kakovosti električne energije in ne napak pretvornika. Namestitev vhodnega linijskega reaktorja pomaga zaščititi pogonske sisteme pred električnimi motnjami in izboljša splošno zanesljivost opreme.
Pogoste rešene težave vključujejo:
- Visok vhodni tokovni sunek med zagonom VFD
- Harmonično onesnaženje, ki ga povzroča usmerjanje diod
- Neuravnoteženost trifazne napetosti
- Pogosti alarmi prenapetosti pretvornika
- Poškodba kondenzatorja enosmernega vodila in usmerniškega mostu
- Motnje med več VFD sistemi
Dufew Input Line Reactor zmanjša harmonični tok, ki ga ustvarjajo vezja VFD usmernika, in pomaga zmanjšati harmonične povratne informacije v industrijsko električno omrežje.
Izboljšuje kakovost električne energije z zmanjšanjem popačenja valovne oblike, izboljšanjem združljivosti več sistemov VFD in zagotavljanjem boljše zaščite kondenzatorjev za korekcijo faktorja moči in občutljive krmilne opreme.
Med zagonom VFD, pospeševanjem ali nenadnimi spremembami obremenitve lahko električni sunki in tokovna nihanja vplivajo na stabilnost sistema.
Reaktor pomaga zmanjšati zagonski udarni tok, omeji prehodni udarni tok, zaščiti komponente inverterskega usmernika in zmanjša tveganje prenapetosti vodila DC za izboljšano zanesljivost sistema.
Reaktorji Dufew so izdelani z zanesljivimi materiali in profesionalnimi proizvodnimi postopki, vključno s hladno valjanimi jedri iz silicijevega jekla z nizkimi izgubami, izolacijskimi materiali razreda F, postopkom vakuumske impregnacije in tehnologijo strjevanja pri visoki temperaturi.
Na voljo so možnosti navitja iz bakra ali aluminija, ki ustrezajo različnim zahtevam uporabe. Optimizirana magnetna struktura pomaga zmanjšati vibracije, hrup in dvig temperature med dolgotrajnim delovanjem.
Kot profesionalni proizvajalec industrijskih energetskih komponent Dufew zagotavlja prilagojene rešitve reaktorjev, ki temeljijo na različnih zahtevah uporabe in pogojih delovanja.
Možnosti prilagajanja vključujejo:
- Nazivna napetost in nazivni tok
- Padec napetosti in nazivna moč VFD
- Dimenzije namestitve in delovno okolje
- Material za navijanje
Razpoložljive strukture vključujejo:
- IP00 odprta struktura
- IP20 zaščiteno ohišje
- Navpična ali vodoravna namestitev
- Bakreno navitje ali aluminijasto navitje
Rešitve Dufew Input Line Reactor se pogosto uporabljajo v industrijskih aplikacijah, ki zahtevajo izboljšano kakovost električne energije, zaščito pretvornika in stabilno električno delovanje.
Tipične aplikacije vključujejo:
- Sistemi pogona s spremenljivo frekvenco (VFD) in krmilne omare industrijskih motorjev
- Servo pogonski sistemi, dvigala in dvižna oprema
- Žerjavi in pristaniški stroji, ki delujejo pod zahtevnimi pogoji obremenitve
- Valjarne, črpalke in ventilatorji, ki zahtevajo zanesljivo neprekinjeno delovanje
- Stroji za brizganje in oprema za industrijsko avtomatizacijo
- Sistemi za pretvorbo obnovljivih virov energije z visokimi zahtevami glede kakovosti električne energije
Vhodni linijski reaktor je priporočljiv za aplikacije z:
| Pogoj prijave | Priporočilo |
|---|---|
| Več VFD-jev si deli eno napajanje | Priporočeno |
| Zmogljivost napajanja ≥600kVA | Priporočeno |
| VFD nameščen blizu transformatorja velike zmogljivosti | Priporočeno |
| Neuravnoteženost trifazne napetosti presega 1,8 % | Priporočeno |
| Napajalni sistem s harmoničnimi motnjami | Priporočeno |
| Pogosto preklapljani kondenzatorji za korekcijo faktorja moči | Priporočeno |
Številke modela Dufew zagotavljajo informacije o nivoju napetosti, vrsti faze, vrsti reaktorja, padcu napetosti, nazivnem toku, strukturi jedra, načinu namestitve in materialu za navijanje.
| Koda | Opis |
|---|---|
| KAL | Serija AC reaktorjev |
| 4 | Raven napetosti (2=220V, 4=380V, 6=690V) |
| 3 | Številka faze (3=tri faze, 1=enofazna) |
| 1 | Vrsta reaktorja (1=vhodni reaktor, 2=izhodni reaktor) |
| 2 | Padec napetosti (2=2%, 1=1%) |
| 0250 | Nazivni tok (0250=250A, 2500=2500A) |
| EI | Struktura jedra (EI=trifazno jedro, UI=enofazno jedro) |
| S | Vrsta namestitve (S=navpično, W=vodoravno) |
| A | Material za navijanje (A=aluminij, C=baker) |
Primer: CAL-4312-0250-EISA
380 V trifazni vhodni reaktor z 2-odstotnim padcem napetosti, nazivnim tokom 250 A, strukturo jedra EI, navpično namestitvijo in aluminijastim navitjem.
| Parameter | Specifikacija |
|---|---|
| Nazivna napetost | 220VAC / 380VAC / 690VAC / 1140VAC |
| Pogostost | Na voljo je 50Hz / 60Hz / prilagojena frekvenca |
| Nazivni tok | 5A - 3800A |
| Padec napetosti | 0,5 % / 1 % / 2 % / 4 % |
| Preobremenitvena zmogljivost | 1,5-kratni nazivni tok za 60 sekund, interval 1 uro |
| Dielektrična trdnost | 3000VAC / 50Hz / 5mA / 1min |
| Izolacijska upornost | ≥100MΩ (1000VDC) |
| Stopnja zaščite | IP00 / IP20 |
| Izolacijski razred | Razred F (155 ℃) |
| Temperaturni razred | T40 |
| Ocena plamena | UL94V-2 |
| Nivo hrupa | ≤65dB (testirano na 1 meter) |
| Življenjska doba | ≥15 let |
| Standardi | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric je specializirano za proizvodnjo industrijskih energetskih komponent in zagotavlja prilagojene rešitve reaktorjev za globalne stranke.
Naš proces nadzora kakovosti vključuje:
- Sistem vodenja kakovosti ISO
- Izdelki s certifikatom CE
- Preskušanje električnega delovanja
- Testiranje izolacijske upornosti
- Preskušanje odpornosti na visoko napetost
- Testiranje dviga temperature
- Pregled hrupa
Vsak reaktor je pred odpremo pregledan v skladu s specifikacijami kupca, da se zagotovi zanesljivo delovanje po namestitvi.
Industrijski reaktorji zahtevajo profesionalno zaščito embalaže zaradi svoje teže in električne strukture.
Dufew ponuja:
- Embalaža, odporna na vlago
- Pritrditev, odporna na udarce v lesenih ohišjih
- Pakiranje po meri glede na velikost in težo izdelka
- Izvozne standardne transportne rešitve
Možnosti prevoza:
| Način prevoza | Aplikacija |
|---|---|
| Pomorski prevoz | Pošiljka velikih količin in težke industrijske opreme |
| Letalski tovorni promet | Nujni vzorci ali majhni reaktorji |
| Kopenski promet | Domača in regionalna dostava |
Med napajalnikom izmeničnega toka in vhodnimi sponkami VFD je treba namestiti vhodni reaktor. Zasnovan je za zmanjšanje harmoničnih težav na strani omrežja, zatiranje električnih motenj in zaščito vhodnega vezja pretvornika. Ne sme biti nameščen med izhodom VFD in motorjem.
Običajne možnosti padca napetosti vključujejo 0,5 %, 1 %, 2 % in 4 %.
Za splošne aplikacije VFD je običajno izbran 2-odstotni padec napetosti. Sistemi s hudimi harmoničnimi motnjami ali nestabilnimi pogoji napajanja lahko zahtevajo višjo impedanco glede na zahteve aplikacije.
Odvisno je od zasnove sistema in pogojev delovanja. V večini industrijskih aplikacij je za vsak VFD priporočljiva uporaba posameznega reaktorja, da se doseže boljši harmonski nadzor in zaščita.
Reaktor zahteva minimalno vzdrževanje. Redni pregled se mora osredotočiti na:
- Tesnost sponke
- Nabiranje prahu
- Nenormalen hrup
- Povišanje temperature
Pravilno prezračevanje, pravilna namestitev in redni pregledi pomagajo ohranjati dolgoročno zanesljivost.
