Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

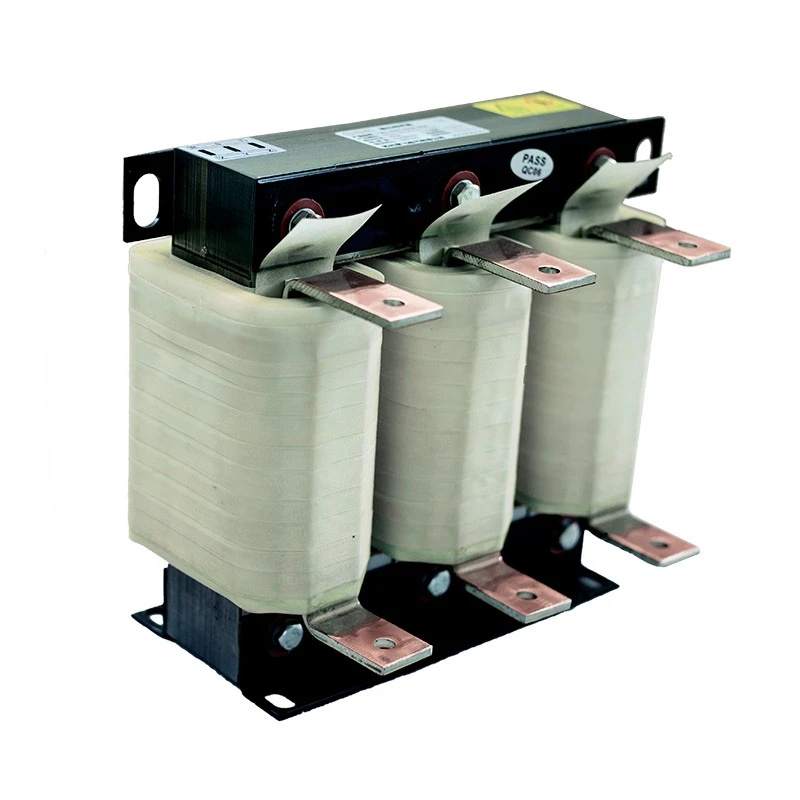

Dufew Electric Load Reactor je nameščen zaporedno med izhodnimi priključki VFD (U/V/W) in obremenitvami motorja za izboljšanje stabilnosti na strani obremenitve in vzdrževanje zanesljivega delovanja v sistemih motornega pogona na dolge razdalje.
V aplikacijah pogonov s spremenljivo frekvenco prehajajo visokofrekvenčni preklopni signali, ki jih ustvarijo napajalne naprave pretvornika, skozi kable motorja. Ko se razdalja kabla poveča, lahko porazdeljena kapacitivnost povzroči dodaten polnilni tok, nihanje toka in nestabilno delovanje sistema.
Z dodajanjem ustrezne impedance izhodnemu vezju reaktor pomaga zmanjšati vpliv karakteristik kabla, gladko spremembo toka in izboljšati zanesljivost motornih sistemov, ki jih poganja VFD.
Proizveden s hladno valjanimi jedri iz silicijevega jekla z nizkimi izgubami, izolacijskimi materiali razreda F, tehnologijo vakuumske impregnacije in optimiziranimi strukturami navitij, Dufew Load Reactor zagotavlja stabilno zmogljivost induktivnosti, odlično toplotno zanesljivost in dolgo življenjsko dobo v zahtevnih industrijskih pogojih. Modeli z visokim tokom lahko sprejmejo kompaktne strukture navijanja folije za izboljšanje odvajanja toplote in zmanjšanje dviga temperature.
Inštalacije motorjev na velike razdalje in spremenljive industrijske obremenitve lahko povzročijo električne izzive, vključno z:
- Povečani učinki porazdeljene kapacitivnosti kabla
- Prevelik kapacitivni polnilni tok
- Trenutna nihanja med delovanjem
- Zaščita pred prevelikim tokom pretvornika
- Zmanjšana stabilnost motornega pogona
- Elektromagnetne motnje v krmilnih sistemih
Pravilno izbran Load Reactor pomaga optimizirati električne karakteristike na strani bremena, izboljša stabilnost sistema in zmanjša nepričakovane izpade v industrijskih aplikacijah.
Ko so motorji nameščeni daleč od omar VFD, lahko značilnosti kabla vplivajo na električno zmogljivost in povečajo obremenitev pogonskega sistema. Dufew Load Reactor pomaga zmanjšati učinek porazdeljene kapacitivnosti kabla in omeji kapacitivni polnilni tok, podpira stabilnejši prenos na dolge razdalje in zanesljivo delovanje daljinsko nameščenih motorjev.
Industrijska oprema pogosto deluje s spremenljivimi obremenitvami in pogostimi pospeški ali zaviranji. Optimizirana zasnova reaktorja pomaga zgladiti tokovna nihanja in vzdržuje bolj dosledno delovanje motorja, zmanjšuje nenormalne pogoje delovanja in podpira stabilno delovanje pri dinamičnih obremenitvah.
Visokofrekvenčne motnje, ki nastanejo med delovanjem VFD, lahko vplivajo na motorje ter bližnjo opremo za nadzor in avtomatizacijo. Učinek filtriranja na strani obremenitve pomaga zmanjšati visokofrekvenčne harmonične komponente in elektromagnetne motnje, hkrati pa prispeva k nižjemu hrupu in vibracijam pri delovanju motorja.
Uporablja hladno valjano jedro iz silicijevega jekla z nizkimi izgubami, izolacijski sistem razreda F, vakuumsko impregnacijo in visokotemperaturno utrjevanje. Možnosti navijanja iz bakra ali aluminija so na voljo glede na zahteve uporabe. Ta kombinacija zagotavlja stabilno induktivnost, nadzorovane vibracije in zanesljivo toplotno zmogljivost za dolgotrajno industrijsko delovanje.
Trifazna simetrična struktura jedra zagotavlja uravnoteženo magnetno zmogljivost in stabilne karakteristike induktivnosti, hkrati pa pomaga zmanjšati magnetno izgubo. Ta optimizirana ureditev podpira dosledno električno zmogljivost in zanesljivo delovanje med neprekinjeno uporabo.
Na voljo so različne konfiguracije namestitve za različne postavitve omar in opreme, vključno z odprtimi strukturami IP00, zaščitnimi ohišji IP20, navpično in vodoravno namestitvijo. Mere po meri se lahko zagotovijo tudi glede na razpoložljiv prostor v omari, strukturo opreme in posebne zahteve projekta.
Rešitve Dufew Load Reactor se pogosto uporabljajo v:
| Polje uporabe | Zahteva stranke |
|---|---|
| Motorni pogonski sistemi na velike razdalje | Zmanjšajte učinke kabla in izboljšajte stabilnost prenosa |
| Oprema za industrijsko testiranje | Izboljšajte stabilnost izhodnega toka in zanesljivost meritev |
| Pristaniški žerjavi in dvižna oprema | Ohranite zanesljivo delovanje pri pogostih spremembah obremenitve |
| Pogonski sistemi dvigal | Izboljšajte stabilnost vožnje med pospeševanjem in zaviranjem |
| Črpalke in ventilatorski sistemi | Izboljšajte neprekinjeno delovanje |
| Valjarne in rudarska oprema | Podpira težke industrijske aplikacije |
| Servo pogonski sistemi | Izboljšajte električno stabilnost opreme za avtomatizacijo |
| Pogoj prijave | Priporočilo |
|---|---|
| Razdalja kabla motorja presega 50 metrov | Priporočeno |
| Kabelsko porazdeljena kapacitivnost vpliva na delovanje | Priporočeno |
| Pogosto se pojavljajo napake zaradi prevelikega toka pretvornika | Priporočeno |
| Obremenitev motorja se pogosto spreminja | Priporočeno |
| Visokofrekvenčne motnje vplivajo na opremo | Priporočeno |
| Potrebno je neprekinjeno delovanje v težkih pogojih | Priporočeno |
Pri pravilni izbiri je treba upoštevati parametre VFD, stanje kabla in zahteve glede obremenitve motorja. Ti dejavniki pomagajo določiti ustrezne električne specifikacije in konfiguracijo reaktorja.
Upoštevajte nazivno napetost, izhodni tok, moč motorja in delovno frekvenco. Ti parametri se morajo ujemati z VFD in motornim sistemom, da se zagotovi stabilno delovanje.
Dolžina in vrsta kabla sta pomembni, zlasti pri motorjih, nameščenih daleč od VFD. Pri izbiri reaktorja je treba upoštevati tudi okolje namestitve in porazdeljeno kapacitivnost.
Oceniti je treba pogoje delovanja, spremembe obremenitve, zahteve za neprekinjeno delovanje in zahtevano raven zaščite. Pogosto pospeševanje, zaviranje ali spremenljive obremenitve lahko zahtevajo robustnejšo konfiguracijo.
Dufew zagotavlja prilagojene zasnove reaktorjev na podlagi pogojev uporabe, zahtev glede namestitve, električnih parametrov in specifikacij kupcev.
Primer: CAL-4321-0250-EISA
| Koda | Opis |
|---|---|
| KAL | Serija AC reaktorjev |
| 4 | Raven napetosti (2=220V, 4=380V, 6=690V) |
| 3 | Tri faze |
| 2 | Vrsta obremenitve reaktorja |
| 1 | Padec napetosti (1%=1%, 2%=2%) |
| 0250 | Nazivni tok (250A) |
| EI | Jedrna struktura |
| S/W | Namestitvena struktura (navpično/vodoravno) |
| klimatska naprava | Material za navijanje (aluminij/baker) |
| Parameter | Specifikacija |
|---|---|
| Vrsta izdelka | VFD obremenitveni reaktor |
| Položaj namestitve | Med izhodom VFD in motorjem |
| Nazivna napetost | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nazivni tok | 5A--3800A |
| Pogostost | 50Hz / 60Hz / Prilagojeno do 500Hz |
| Padec napetosti | 0,5 % / 1 % / 2 % / 4 % |
| Preobremenitvena zmogljivost | 1,5-kratni nazivni tok za 60 sekund |
| Dielektrična trdnost | 3000VAC / 50Hz / 5mA / 1min |
| Izolacijska upornost | ≥100MΩ (1000VDC) |
| Zaščitni razred | IP00 / IP20 |
| Temperaturni razred | T40 |
| Izolacijski razred | Razred F (155 ℃) |
| Stopnja zaviranja gorenja | UL94V-2 |
| Nivo hrupa | ≤65dB |
| Življenjska doba | ≥15 let |
| Proizvodni standardi | IEC289 / GB10229 / JB9644 |
Dufew Electric je specializiran za reaktorje, upore, zavorne sisteme, transformatorje in prilagojene rešitve močnostne elektronike. Njegov proizvodni proces zajema obdelavo jedra iz silicijevega jekla, natančno navijanje, vakuumsko impregnacijo, visokotemperaturno utrjevanje in testiranje električne učinkovitosti.
Nadzor kakovosti vključuje izolacijsko upornost, vzdržljivo napetost, dvig temperature in preverjanje električne učinkovitosti, da se zagotovi zanesljivo delovanje izdelka.
Dufew podpira prilagojeno električno načrtovanje, proizvodnjo OEM, tehnično dokumentacijo in inženiring aplikacij za različne industrijske zahteve.
Izdelki Dufew so izdelani v skladu s priznanimi industrijskimi zahtevami, vključno z:
- Sistem vodenja kakovosti ISO 9001
- Skladnost s CE
- IEC289
- GB10229
- JB9644
Dufew zagotavlja profesionalne rešitve pakiranja za izvoz v skladu z dimenzijami, težo in zahtevami glede transporta.
Pakiranje vključuje:
- Zaščita odporna na udarce
- Zaščita pred vlago za pomorski transport
- Izvozni standardni leseni zaboji
- Zapisi o pregledih pred odpremo
Ti ukrepi zagotavljajo varno dostavo in zanesljivo delovanje po namestitvi.
| Primerjava | Obremenitev reaktorja | Izhodni reaktor |
|---|---|---|
| Glavni namen | Izboljšajte stabilnost na strani obremenitve in zmanjšajte učinke kabla | Zmanjšajte napetost PWM na izolaciji motorja |
| Glavna skrb | Kapacitivnost kabla, nihanje toka, stabilnost sistema | dv/dt stres in napetostni skoki |
| Tipična uporaba | Dolgi kabelski sistemi, spreminjajoče se obremenitve, težka oprema | Zaščita motorja in izboljšanje valovne oblike |
| Položaj namestitve | VFD izhodna stran | VFD izhodna stran |
| Izbirni dejavniki | Dolžina kabla, značilnosti obremenitve, stabilnost sistema | Izolacija motorja, preklopna napetost, hitrost naraščanja napetosti |
Običajno se uporablja, kadar so kabli motorja dolgi, značilnosti kabla vplivajo na delovanje sistema, pride do izklopov zaščite pretvornika ali je potrebna izboljšana električna stabilnost pri spreminjajočih se obremenitvah.
Oba sta nameščena na izhodni strani VFD, vendar služita različnim namenom uporabe. Ta izdelek predvsem izboljšuje stabilnost sistema pri pogojih dolgih kablov, spreminjajočih se obremenitvah in zahtevnih industrijskih okoljih, medtem ko se izhodni reaktor bolj osredotoča na zmanjšanje napetosti PWM in zaščito izolacije motorja. Končna izbira je odvisna od dolžine kabla, lastnosti motorja in pogojev delovanja.
ja Z zmanjšanjem visokofrekvenčnih motenj in izboljšanjem stabilnosti toka lahko pomaga zmanjšati elektromagnetni šum in vibracije med delovanjem motorja.
ja Dufew ponuja prilagojene rešitve, ki pokrivajo napetost, tok, padec napetosti, material za navijanje, konstrukcijo namestitve in zahteve glede zaščite glede na posebne industrijske aplikacije.
Dufew Electric zagotavlja zanesljive rešitve za industrijske VFD aplikacije, ki jih podpirajo profesionalne proizvodne zmogljivosti, prilagojene inženirske storitve in strog nadzor kakovosti. Od motornih sistemov na dolge razdalje do težke industrijske opreme so rešitve zasnovane za izboljšanje stabilnosti sistema in podporo zanesljivemu delovanju.
Obrnite se na Dufew Electric za oblikovanje reaktorja po meri in sodelovanje z OEM.
