Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

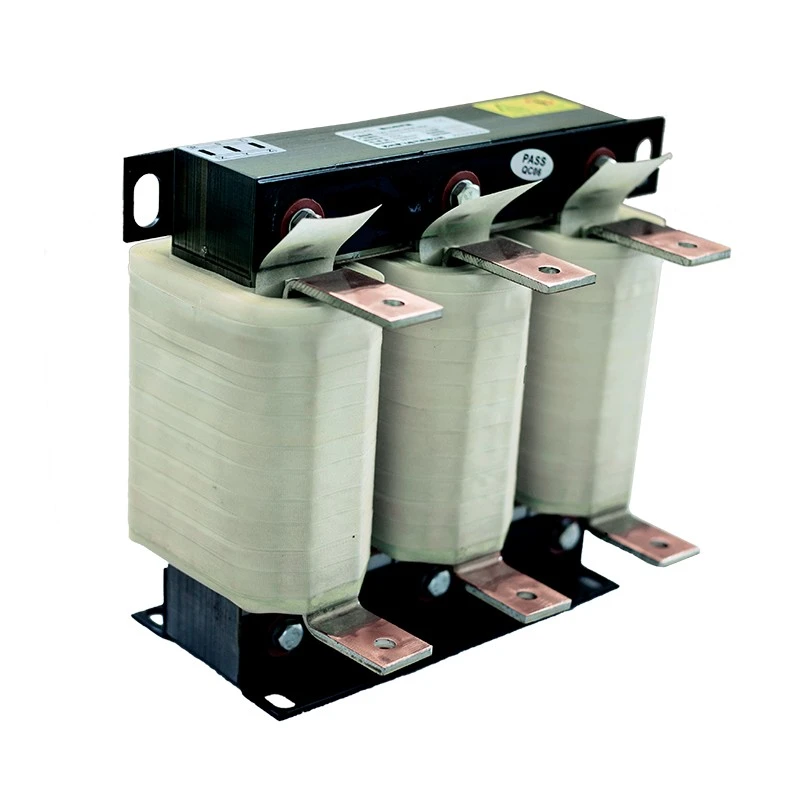

Dufew Electric Output Reactor je nameščen med izhodnimi priključki VFD in motorjem za izboljšanje kakovosti prenosa moči in zaščito motornih sistemov pred visokofrekvenčnim preklopnim stresom.
Značilnosti hitrega preklopa izhodne napetosti PWM iz VFD-jev lahko povzročijo visoko napetost dv/dt, odbite napetostne valove, harmonične tokove in dodatni polnilni tok kabla. Ti učinki postanejo resnejši, če so med pretvornikom in motorjem uporabljeni dolgi kabli.
Z dodajanjem ustrezne impedance izhodnemu vezju reaktor pomaga zgladiti napetostne valovne oblike, zmanjšati napetostne skoke na priključkih motorja, zmanjšati izolacijsko obremenitev in izboljšati zanesljivost industrijskih pogonskih sistemov.
Reaktorji Dufew uporabljajo jedra iz silicijevega jekla z majhnimi izgubami, visokotemperaturne izolacijske materiale in optimizirane strukture navitij, da zagotovijo stabilno delovanje pri neprekinjenem industrijskem obratovanju.
Ko je kabel med pretvornikom in motorjem predolg, porazdeljena kapacitivnost kabla ustvari dodaten polnilni tok.
Brez ustrezne zaščite lahko to povzroči:
- Alarmi prekomernega toka VFD
- Nestabilno delovanje motorja
- Povečana izhodna napetost pretvornika
- Zmanjšana zanesljivost sistema
Izhodni reaktor VFD zmanjša kapacitivni polnilni tok in izboljša stabilnost sistema, zlasti za aplikacije, kjer je motor nameščen daleč stran od ohišja pretvornika.
Reaktor zmanjša vpliv visokofrekvenčnih sprememb napetosti PWM, ki jih ustvari VFD, in pomaga zaščititi izolacijo motorja med neprekinjenim delovanjem.
Zmanjšuje napetostne obremenitve navitij motorja, zmanjšuje staranje izolacije in podaljšuje življenjsko dobo motorja. To pomaga izboljšati splošno zanesljivost sistema, zlasti v zahtevnih industrijskih aplikacijah.
Ko so motorji nameščeni daleč od omar VFD, lahko dolgi kabli povečajo polnilni tok in povzročijo učinke odbite napetosti.
Reaktor pomaga zmanjšati te vplive z izboljšanjem kakovosti valovne oblike toka in omejevanjem nihanj napetosti. Podpira daljše kablovske prenosne razdalje, hkrati pa ohranja stabilno delovanje motorja.
Optimizirana induktivna zasnova pomaga zatreti visokofrekvenčne harmonične komponente, ki nastanejo med delovanjem VFD.
Prav tako zmanjša elektromagnetni šum motorja, tok uhajanja in morebitne motnje bližnje opreme za avtomatizacijo in krmiljenje, kar ustvarja stabilnejše delovno okolje.
Reaktor je izdelan s hladno valjanim jedrom iz silicijevega jekla, izolacijskim sistemom razreda F, postopkom vakuumske impregnacije in možnostmi navijanja iz bakra ali aluminija.
Ta robustna konstrukcija zagotavlja stabilno induktivnost, zmanjšane vibracije in zanesljivo toplotno delovanje za dolgotrajno industrijsko delovanje.
Simetrična trifazna jedrna struktura zagotavlja uravnoteženo magnetno delovanje v vseh navitjih.
Pomaga zmanjšati magnetne izgube, hkrati pa ohranja stabilne karakteristike induktivnosti, kar zagotavlja dosledno električno zmogljivost med delovanjem VFD.
Reaktor je na voljo v različnih konfiguracijah, vključno z odprtimi strukturami IP00 in zaščitnimi ohišji IP20, za izpolnjevanje različnih zahtev glede namestitve.
Podpira tako vertikalne kot horizontalne načine namestitve. Na voljo so prilagojene dimenzije, ki ustrezajo prostoru omare, pogojem namestitve in posebnim potrebam uporabe.
Rešitve reaktorja Dufew se pogosto uporabljajo v industrijskih aplikacijah, kjer sta potrebna zaščita motorja in stabilno delovanje VFD.
Tipične aplikacije vključujejo:
- Sistemi pogonov s spremenljivo frekvenco za izboljšanje stabilnosti moči in zmanjšanje električne obremenitve motorjev.
- Krmilne omare industrijskih motorjev, črpalke in ventilatorji, ki zahtevajo zanesljivo neprekinjeno delovanje.
- Žerjavi in dvižna oprema, rudarski stroji in pristaniška oprema, ki se uporablja v zahtevnih delovnih pogojih.
- Valjarne, stroji za brizganje in tekstilni stroji za stabilne in učinkovite proizvodne procese.
- Avtomatizirane proizvodne linije in oprema za obnovljive vire energije, kjer je pomembna zanesljiva moč.
| Pogoj prijave | Priporočilo |
|---|---|
| Dolžina kabla motorja presega 50 metrov | Priporočeno |
| Potrebna je zaščita izolacije motorja | Priporočeno |
| Treba je zmanjšati hrup motorja | Priporočeno |
| Visokofrekvenčne motnje vplivajo na senzorje | Priporočeno |
| Pogosto pospeševanje in zaviranje | Priporočeno |
Izbira reaktorja mora temeljiti na parametrih VFD, stanju kabla in zahtevah motorja, da se zagotovi pravilno delovanje in zanesljivo delovanje.
Pri izbiri je treba upoštevati ključne dejavnike, kot so:
- Nazivna napetost in izhodni tok
- Moč motorja in delovna frekvenca
Lastnosti kabla in pogoji namestitve prav tako vplivajo na izbiro reaktorja, vključno z:
- Dolžina in vrsta kabla
- Namestitveno okolje
- Porazdeljena kapacitivnost
Izolacijo motorja in delovne pogoje je treba oceniti, da se ujemajo z ustrezno rešitvijo reaktorja, vključno z:
- Izolacijski razred
- Delovno stanje
- Zaščitne zahteve
Dufew zagotavlja prilagojene zasnove reaktorjev glede na različne industrijske aplikacije in sistemske zahteve.
CAL-4321-0250-EISA
| Koda | Opis |
|---|---|
| KAL | Serija AC reaktorjev |
| 4 | Nivo napetosti |
| 3 | Tri faze |
| 2 | Vrsta izhodnega reaktorja |
| 1 | Padec napetosti |
| 0250 | Nazivni tok |
| EI | Jedrna struktura |
| S | Vrsta namestitve |
| A | Aluminijasto navijanje |
| Parameter | Specifikacija |
|---|---|
| Vrsta izdelka | VFD izhodni reaktor |
| Nazivna napetost | 220VAC / 380VAC / 690VAC / 1140VAC |
| Pogostost | 50Hz / 60Hz |
| Nazivni tok | 5A - 3800A |
| Padec napetosti | 0,5 % / 1 % / 2 % / 4 % |
| Preobremenitvena zmogljivost | 1,5-kratni nazivni tok za 60 sekund |
| Dielektrična trdnost | 3000 VAC / 50 Hz / 1 min |
| Izolacijska upornost | ≥100MΩ |
| Stopnja zaščite | IP00 / IP20 |
| Izolacijski razred | Razred F (155 ℃) |
| Nivo hrupa | ≤65dB |
| Življenjska doba | ≥15 let |
Dufew Electric je specializirano za industrijske električne komponente in rešitve za reaktorje po meri.
Vsak izhodni reaktor je izdelan z nadzorovanimi postopki, vključno z:
- Pregled proizvodnje jedra
- Nadzor procesa navijanja
- Preskušanje odpornosti na visoko napetost
- Testiranje izolacijske upornosti
- Pregled dviga temperature
- Preverjanje električnega delovanja
Izdelki so lahko dobavljivi z:
- Skladnost s sistemom vodenja kakovosti ISO
- Izdelki s certifikatom CE
- Prilagojena tehnična dokumentacija
Pred odpremo je vsak reaktor pregledan v skladu s specifikacijami kupca, da se zagotovi zanesljiva namestitev in delovanje.
Industrijski reaktorji zahtevajo zanesljivo zaščito med mednarodnim prevozom zaradi svoje teže in elektromagnetnih komponent.
Dufew ponuja:
| Način prevoza | Aplikacija |
|---|---|
| Pomorski prevoz | Velika industrijska naročila in projekti celotne opreme |
| Letalski tovorni promet | Vzorci in nujne zahteve za dostavo |
| Kopenski promet | Regionalna industrijska dostava |
Lastnosti embalaže:
- Zaščita odporna na vlago
- Pritrditev proti udarcem
- Izvoz standardnih lesenih zabojev
- Pakiranje po meri glede na velikost in težo izdelka
Nameščen je med izhodne priključke VFD in motor, da izboljša kakovost izhodne valovne oblike in zmanjša električno obremenitev na strani motorja.
Običajno se uporablja za aplikacije z dolgimi kabli, zaščito izolacije motorja in sisteme, na katere vplivajo napetostni skoki, hrup ali motnje.
Ne. Komponente na strani vhoda in strani motorja imajo različne funkcije. Ena se osredotoča na zaščito napajanja, medtem ko druga izboljšuje zmogljivost na strani motorja.
ja Dufew ponuja prilagojene rešitve glede na napetost, tok, zahteve glede namestitve in delovno okolje.
Dufew Electric zagotavlja zanesljive reaktorske rešitve za industrijske VFD aplikacije s profesionalno proizvodno zmogljivostjo, prilagojeno inženirsko podporo in strogim nadzorom kakovosti.
Od zaščite motorja do aplikacij za vožnjo na dolge razdalje Dufew strankam pomaga izboljšati zanesljivost opreme, zmanjšati stroške vzdrževanja in doseči stabilno delovanje.
