Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.
Ohišje inverterskega zavornega upora je kritična komponenta, ki se uporablja v aplikacijah regenerativnega zaviranja pogona s spremenljivo frekvenco (VFD).
Ko se motor, ki ga krmili frekvenčni pretvornik, hitro upočasni, lahko motor preide v regenerativno delovanje in vrne električno energijo v vodilo DC pretvornika. Ta regenerirana energija poveča napetost enosmernega vodila.
Če odvečne energije ni mogoče učinkovito sprostiti, se lahko sistem pretvornika pojavi:
- Alarmi za prenapetost enosmernega vodila
- Nepričakovana zaustavitev pretvornika
- Okvara zaviranja
- Zmanjšana učinkovitost opreme
- Možna poškodba napajalnih modulov
Ohišje zavornega upora električnega inverterja Dufew deluje skupaj z zavorno enoto za varno porabo regenerirane energije in vzdrževanje stabilnega delovanja inverterja.
Med postopkom zaviranja:
1. Motor ustvarja regenerativno energijo med pojemkom.
2. Zavorna enota zazna povišano napetost enosmernega vodila.
3. Omarica zavornega upora je povezana z zavornim krogom.
4. Upor pretvarja električno energijo v toplotno.
5. Hladilna struktura omarice odvaja ustvarjeno toploto.
Ta nadzorovan proces odvajanja energije pomaga ohranjati stabilno delovanje med pogostimi cikli pospeševanja, zaviranja in zaviranja v sili.
Za razliko od omaric z uporom za splošne namene, omarica z inverterskim zavornim uporom zahteva natančno ujemanje s celotnim pogonskim sistemom.
Nepravilna izbira upora lahko povzroči:
- Nezadosten zavorni moment
- Previsoka temperatura upora
- Skrajšana življenjska doba
- Nestabilno delovanje pretvornika
- Zmanjšana učinkovitost zaviranja
Dufew Electric oceni dejanske delovne pogoje pred načrtovanjem ohišja zavornega upora.
Ključni izbirni parametri vključujejo:
| Faktor izbire | Vpliv na oblikovanje |
|---|---|
| Napetost pretvornika | Določa izolacijske zahteve in konfiguracijo upora |
| Moč motorja | Določa sposobnost absorpcije energije |
| Frekvenca zaviranja | Vpliva na toplotno zasnovo in zmogljivost upora |
| Vztrajnost obremenitve | Določa raven regenerativne energije |
| Čas zaviranja | Vpliva na sposobnost preobremenitve |
| Delovni cikel | Določa neprekinjeno ali občasno delovanje |
| Namestitveno okolje | Vpliva na strukturo omarice in način hlajenja |
Z izbiro na podlagi inženiringa Dufew Electric zagotavlja rešitve zavornega upora, ki ustrezajo dejanskim zahtevam uporabe.
V težki industrijski opremi motorji pogosto delujejo pod spremenljivimi pogoji obremenitve.
Med:
- Hitro upočasnjevanje
- Zaustavitev v sili
- Spuščanje težkega bremena
- Pogosti cikli start-stop
motor lahko ustvari znatno regenerativno energijo.
Brez učinkovite naprave za absorpcijo energije se ta energija kopiči v vodilu DC inverterja in povzroči dvig napetosti.
Ohišje zavornega upora z električnim inverterjem Dufew zagotavlja nadzorovano pot praznjenja s pretvorbo regenerativne električne energije v toploto.
Prednosti vključujejo:
- Zmanjšano nihanje napetosti vodila DC
- Izboljšana zaščita pretvornika
- Stabilnejša zavorna zmogljivost
- Zmanjšano tveganje nepričakovane zaustavitve
Dufew Electric uporablja modularne valovite uporne sklope, posebej zasnovane za aplikacije dinamičnega zaviranja, ki zagotavljajo zanesljivo absorpcijo energije v pogojih pogostega zaviranja.
Valoviti uporovni elementi imajo veliko površino za odvajanje toplote, visoko gostoto moči, stabilno delovanje upora in primernost za ponavljajoče se zavorne cikle.
Omarica integrira več uporovnih modulov prek zanesljivih prevodnih struktur in bakrenih vodil. Vsaka plast upora je zasnovana z neodvisnimi električnimi povezavami, namenskim prostorom za odvajanje toplote, ojačanimi prevodnimi strukturami in zaščito za nadzor temperature.
Modularna zasnova zagotavlja številne prednosti:
Več uporovnih modulov enakomerno porazdeli zavorno energijo, zmanjša toplotno obremenitev posameznih komponent in ohranja stabilno zavorno zmogljivost med neprekinjenim delovanjem.
Zmogljivost upora je mogoče prilagoditi glede na moč motorja, frekvenco zaviranja, značilnosti obremenitve in zahteve delovnega cikla.
Če je potreben pregled ali zamenjava enega uporovnega modula, lahko tehniki servisirajo prizadeti del, ne da bi zamenjali celotno ohišje, kar zmanjša čas in stroške vzdrževanja.
Upravljanje toplote je eden najpomembnejših dejavnikov pri oblikovanju zavornega upora. Med pogostimi zavornimi cikli lahko čezmerno povišanje temperature povzroči nihanje vrednosti upora, zmanjšano učinkovitost zaviranja, staranje komponent in krajšo življenjsko dobo.
Dufew Electric oblikuje rešitve za upravljanje toplote v skladu z dejanskimi pogoji delovanja. Omara lahko vključuje optimizirane kanale za pretok zraka, neodvisen prezračevalni prostor, stranske izpušne hladilne strukture, ventilatorje za prisilno hlajenje in naprave za temperaturno zaščito.
Pri inverterskih prostorih in kompaktnih električnih napeljavah hlajenje s stranskim izpušnim plinom pomaga zmanjšati kroženje vročega zraka okoli inverterske opreme, izboljša toplotno upravljanje električnega prostora in prepreči kopičenje toplote v bližini nadzornih omar.
Hladilne rešitve je mogoče prilagoditi glede na frekvenco zaviranja, prostor za namestitev, zahteve za neprekinjeno delovanje in okoljske pogoje.
Različne industrijske lokacije imajo različne omejitve namestitve. Dufew Electric podpira prilagojene strukture omar v skladu z zahtevami strank in pogoji uporabe.
Talna montaža je primerna za električne prostore, industrijske nadzorne prostore, prostore z opremo in prostore s pogonskimi sistemi.
Njegove prednosti vključujejo enostaven dostop za vzdrževanje, stabilno strukturo namestitve in primernost za velike elektroenergetske sisteme.
Stranska montaža je primerna za aplikacije z omejenim prostorom za namestitev, integriranimi sistemi opreme in kompaktnimi električnimi postavitvami.
Možnosti prilagajanja vključujejo dimenzije ohišja, smer vnosa kabla, strukturo namestitve in konfiguracijo hlajenja.
Omarice za zavorni upor Dufew so zasnovane posebej za zavorne sisteme s frekvenčnim pretvornikom, regenerativno absorpcijo energije, nadzor pojemka motorja in aplikacije dinamičnega zaviranja.
Sistem podpira razpone moči od 20KW do 500KW in delovno napetost do ≤3000V, zaradi česar je primeren za srednje in visoko močne inverterske aplikacije.
Omarica ima ojačane bakrene zbiralke, prevodne strukture iz nerjavečega jekla in optimizirano zasnovo notranjega ožičenja za izboljšanje zmogljivosti prenosa toka, zmanjšanje izgub v povezavi in vzdrževanje stabilnega delovanja pri visokih obremenitvah.
Omara lahko integrira temperaturna zaščitna stikala, hladilne ventilatorje, zaščitne terminale in prilagojene strukture ohišij za izboljšanje varnosti in zanesljivosti med dolgotrajnim delovanjem.
Dufewova omarica z električnim inverterskim zavornim uporom se pogosto uporablja v industrijskih sistemih, ki zahtevajo zanesljiv nadzor regenerativne energije.
| Aplikacija | Oprema | Glavna zahteva |
|---|---|---|
| Pristaniška oprema | Žerjavi, dvižni sistemi | Pogosto zaviranje in absorpcija energije velike obremenitve |
| Rudarski sistemi | Rudarska dvigala, dvižna oprema | Nadzor obremenitve z visoko vztrajnostjo in neprekinjeno delovanje |
| Dvigalni sistemi | Industrijska dvigala, dvižne ploščadi | Ponavljajoči se cikli pospeševanja in zaviranja |
| Jeklarska industrija | Valjarne, težki pogoni | Visokofrekvenčno regenerativno zaviranje |
| Industrijski stroji | Veliki motorni sistemi | Stabilno delovanje pretvornika |
| Testni sistemi | Platforme za testiranje motorjev | Nadzorovano uporno absorpcijo obremenitev |
| Parameter | Specifikacija |
|---|---|

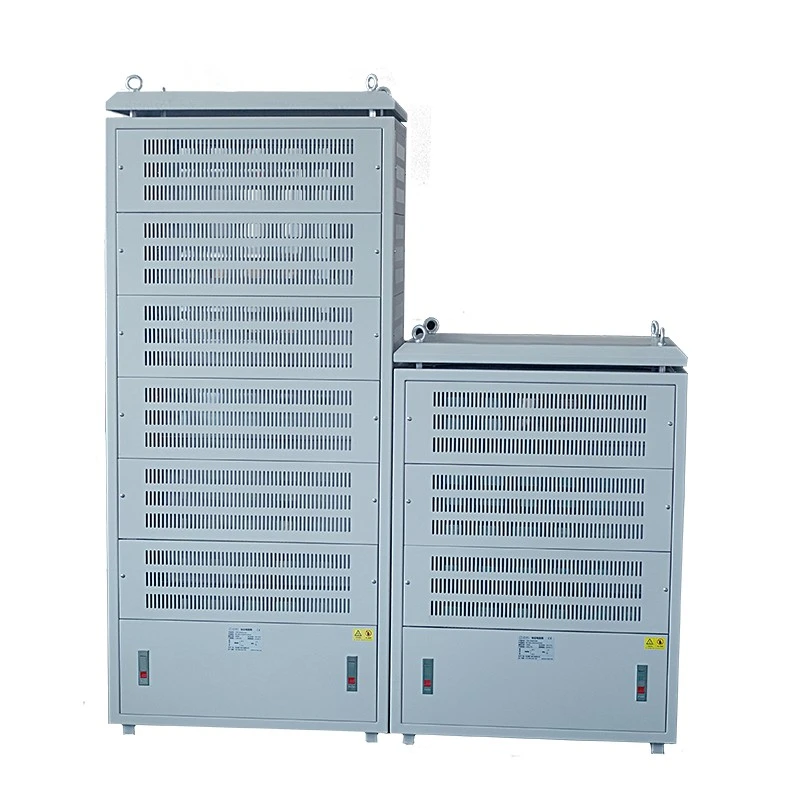

| Vrsta izdelka | Inverter zavorni upor Kabinet |
| Aplikacija | VFD regenerativni zavorni sistem |
| Element upora | Valoviti upor |
| Razpon moči | 20KW-500KW |
| Delovna napetost | ≤3000V |
| Območje odpornosti | 0,01Ω-1KΩ |
| Natančnost odpornosti | ±3% / ±5% / ±10% |
| Stopnja zaščite | IP20/IP23 |
| Temperaturni koeficient | ≤300 ppm/℃ |
| Stopnja zaviranja gorenja | UL94V-2 |
| Referenčni standard | GB-5792 |
Primer: CRC 100KW 2.7R J
| Koda | Opis |
|---|---|
| CRC | Omarica zavornega upora |
| 100KW | Nazivna moč |
| 2,7R | Nazivna odpornost |
| J | Natančnost upora (K=±10%, J=±5%, H=±3%) |
Pred odpremo Dufew Electric opravi električno in mehansko testiranje, da preveri zanesljivost izdelka.
| Preizkusni predmet | Testni pogoj | Učinkovitost |
|---|---|---|
| Dielektrična trdnost | 2500VAC/50Hz/60S | Uhajajoči tok ≤10mA |
| Izolacijska upornost | 1000 VDC | ≥100MΩ |
| Kratkočasna preobremenitev | 10-kratna nazivna moč 5S | Brez vidnih poškodb |
| Dolgotrajna življenjska doba obremenitve | Ciklično delovanje | > 9000 h |
| Test vlažne toplote | 40℃±2 /90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Temperaturni cikel | -55 ℃, 55 ℃, 155 ℃ cikli | △R≤±(2%R+0,05Ω) |
| Odpornost na vročino | 350 ℃/2h | Brez očitnih poškodb |
Vsaka zavorna aplikacija VFD ima različne pogoje delovanja in zahteve glede zmogljivosti. Dufew Electric zagotavlja inženirsko oceno in prilagojene rešitve na podlagi specifičnih sistemskih parametrov, pogojev namestitve in delovnih okolij.
Konfiguracija zavornega upora je zasnovana glede na ključne parametre pogonskega sistema, vključno z napetostjo pretvornika, močjo motorja, zavorno frekvenco, zavornim časom in delovnim ciklom.
Zahteve za namestitev so skrbno preučene, da se zagotovi pravilna zasnova omarice in zanesljivo delovanje, vključno z dimenzijami omarice, zahtevami glede hlajenja, notranjim ali zunanjim okoljem in zahtevami za kabelsko povezavo.
Različni delovni pogoji zahtevajo različne zavorne rešitve, kot so neprekinjeno zaviranje, zaustavitev v sili in pogosto pospeševanje ali zaviranje.
Na podlagi teh parametrov Dufew Electric oblikuje ustrezne konfiguracije zavornih uporov in strukture ohišja, da izpolnjujejo različne zahteve uporabe.
Dufew Electric združuje proizvodnjo uporovnih elementov, sestavljanje ohišja, toplotno načrtovanje, električno testiranje in inženirsko podporo, da zagotovi celovite rešitve zavornih uporov.
Ta integrirana proizvodna zmogljivost pomaga zagotoviti dosledno kakovost izdelka od proizvodnje komponent do končne dostave.
Postopek sestavljanja upora vključuje izdelavo valovitih uporovnih elementov, preverjanje upora in sestavljanje električne povezave, da se zagotovi stabilno delovanje.
Integracija v omarico vključuje namestitev plasti upora, sklop bakrene zbiralke, namestitev zaščitnih komponent in integracijo hladilnega sistema za zanesljivo delovanje.
Vsaka omarica zavornega upora je pred dostavo pregledana glede točnosti upora, izolacijske učinkovitosti, zanesljivosti električne povezave in kakovosti mehanske montaže.
Dufew Electric sledi strukturiranim postopkom upravljanja kakovosti, da zagotovi dosledno delovanje izdelka in zanesljivo delovanje.
Dokumenti o kakovosti vključujejo:
- Certificiranje sistema vodenja kakovosti ISO9001
- CE certifikat
- Poročila o testiranju izdelkov
- Zapisi o tovarniških pregledih
Tehnične dokumente in poročila o inšpekcijskih pregledih je mogoče zagotoviti glede na posebne zahteve projekta.
Dufew Electric zagotavlja profesionalno pripravo za prevoz industrijske električne opreme, pri čemer zagotavlja, da je vsaka omarica zavornega upora med pošiljanjem ustrezno zaščitena in pripravljena za namestitev po dostavi.
Postopek pakiranja vključuje izvozno standardno leseno embalažo, zaščito pred vlago, notranje pritrdilne strukture in identifikacijske oznake izdelkov za izboljšanje varnosti pri transportu.
Inženirji pred odpremo potrdijo pomembne podrobnosti, kot so dimenzije ohišja, teža izdelka, zahteve za dvigovanje in informacije o namestitvi, da pomagajo zagotoviti nemoteno namestitev in zagon na lokaciji stranke.
Med pojemkom motorja regenerativna energija poveča napetost enosmernega vodila pretvornika. Ohišje zavornega upora absorbira in pretvarja to odvečno energijo v toploto, kar pomaga preprečevati prenapetostne napake inverterja in vzdrževati stabilno delovanje sistema.
Izbira je odvisna od več dejavnikov, vključno z napetostjo pretvornika, močjo motorja, frekvenco zaviranja, vztrajnostjo bremena, časom zaviranja, vrednostjo upora in delovnim ciklom. Ti parametri določajo ustrezno konfiguracijo upora in toplotno zasnovo.
ja Dufew Electric načrtuje ohišja zavornih uporov glede na električne parametre in zahteve glede uporabe, ne pa glede na določene znamke pretvornikov, kar omogoča združljivost z različnimi VFD sistemi.
ja Modularna struktura valovitega upora in optimizirana zasnova toplotnega upravljanja sta razvita za ponavljajoče se cikle pospeševanja in zaviranja, zaradi česar sta primerna za zahtevne industrijske aplikacije.
ja Dufew Electric zagotavlja prilagojene rešitve glede na različne sistemske zahteve, vključno z nazivno močjo, vrednostjo upora, nivojem napetosti, dimenzijami omarice, zasnovo hlajenja in strukturo namestitve.
Da bi zagotovili ustrezno rešitev, morajo stranke zagotoviti podrobnosti o aplikaciji, kot so napetost pretvornika, moč motorja, frekvenca zaviranja, delovni cikel, okolje namestitve in zahtevana vrednost upora.
ja Dufew Electric zagotavlja inženirsko oceno, tehnično dokumentacijo, poročila o testiranju in prilagojene rešitve zavornega upora za podporo različnih industrijskih projektov.
Različni sistemi VFD zahtevajo različne konfiguracije zavornega upora. Dufew Electric ponuja prilagojene rešitve ohišja zavornega upora pretvornika na podlagi parametrov pretvornika, značilnosti motorja, zahtev za zaviranje, pogojev namestitve in potreb po upravljanju toplote.
S profesionalno zmogljivostjo izdelave uporov, inženirsko podporo in popolnimi preskusnimi postopki Dufew Electric pomaga industrijskim strankam razviti zanesljive regenerativne zavorne sisteme s stabilno zmogljivostjo.
Obrnite se na Dufew Electric z vašimi zahtevami za pretvornik in aplikacijo, da dobite ustrezno rešitev omarice z zavornim uporom.
