Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.
Dufew Electric Tubular Resistor Cabinet je zasnovan za reševanje teh izzivov z uporabo zatesnjenih cevnih uporovnih elementov iz nerjavečega jekla kot osnovnih grelnih komponent.
Uporovna žica je natančno navita znotraj cevi iz nerjavečega jekla in napolnjena z izolacijskim materialom iz magnezijevega oksida visoke gostote, ki tvori zaprto ogrevalno strukturo z:
- Boljše varstvo okolja
- Izboljšana mehanska trdnost
- Stabilna upornost
- Enakomerna porazdelitev toplote
Več cevnih uporovnih elementov je sestavljenih v uporovne plasti prek prevodnih struktur iz nerjavečega jekla, medtem ko bakrene zbiralke povezujejo vsako plast in tvorijo celoten visokozmogljiv uporni sistem.
Kabinet podpira:
| Parameter | Specifikacija |
|---|---|
| Razpon moči | 20KW-500KW |
| Delovna napetost | ≤3000V |
| Območje odpornosti | 0,01Ω-1KΩ |
| Natančnost odpornosti | ±3% / ±5% / ±10% |
Dufew Electric zagotavlja prilagojene konfiguracije glede na:
- Zahteve po moči
- Vrednost upora
- Raven napetosti
- Namestitveno okolje
- Zahteve po hlajenju
- Mere omare
Na tradicionalne odprte uporovne elemente lahko med dolgotrajnim delovanjem vplivajo vlaga, prah in korozivna okolja.
Cevasti uporovni elementi Dufew uporabljajo zaprto cevno strukturo iz nerjavečega jekla za zaščito notranjih uporovnih žic pred izpostavljenostjo okolju.
Izolacijsko polnilo iz magnezijevega oksida zagotavlja:
- Električna izolacija
- Učinkovita toplotna prevodnost
- Stabilen prenos toplote
- Zmanjšan vpliv vlage
V primerjavi z izpostavljenimi uporovnimi strukturami cevni upori zagotavljajo izboljšano zanesljivost za:
- Zunanja oprema
- Obalne aplikacije
- Težki industrijski sistemi
- Okolja z veliko prahu
| Primerjalni element | Omarica s cevnim uporom | Konvencionalna struktura upora |
|---|---|---|
| Varstvo okolja | Zatesnjena cev iz nerjavečega jekla ščiti notranje komponente | Bolj občutljiv na vlago, prah in kontaminacijo |
| Mehanska trdnost | Struktura kovinske cevi visoke trdnosti z odpornostjo proti tresljajem | Nižja zaščita pred mehanskimi udarci |
| Prenos toplote | Enakomerna toplotna prevodnost skozi cevasto strukturo | Večja nevarnost neenakomernega segrevanja |
| Stabilnost storitve | Primerno za neprekinjeno industrijsko delovanje | Na delovanje bolj vpliva okolje |
| Tipične aplikacije | Pristanišča, rudarstvo, kemične tovarne, težka oprema | Splošne aplikacije v zaprtih prostorih |
Za aplikacije, ki zahtevajo stabilno delovanje v težkih pogojih, zagotavlja tehnologija cevnega upora zanesljivejšo rešitev.
| Zahteva | Priporočena konfiguracija |
|---|---|
| Zunanja montaža | Zatesnjeni cevni upor z izboljšano zaščitno zasnovo |
| Okolje z visoko vlažnostjo | Cevasti element iz nerjavečega jekla s strukturo, odporno na vlago |
| Oprema za močne vibracije | Ojačana struktura omare in mehanska zaščita |
| Neprekinjeno delovanje | Optimiziran pretok zraka in zasnova upravljanja toplote |
| Zahteva po prilagojeni odpornosti | Več kombinacij cevnih uporov |
Težka industrijska oprema, vključno z žerjavi, rudarskimi sistemi in velikimi pogonskimi sistemi, pogosto deluje pod stalnimi vibracijami in mehanskimi obremenitvami. Cevasti uporovni elementi Dufew so zasnovani s konstrukcijo cevi iz nerjavečega jekla, integriranimi zatesnjenimi strukturami in močno mehansko zaščito za izboljšanje vzdržljivosti v zahtevnih okoljih.
Ta robustna struktura pomaga zmanjšati okvare, ki jih povzročajo vibracije opreme, mehanski udarci in transportna obremenitev, zaradi česar je primerna za aplikacije, kjer se zahtevata dolga življenjska doba in zanesljivost delovanja.
Neenakomerna porazdelitev temperature lahko pospeši staranje upora in vpliva na stabilnost upora med dolgotrajnim delovanjem. Zasnova cevastega upora izboljša toplotno zmogljivost s kovinskimi cevmi z visoko toplotno prevodnostjo, materiali za prenos toplote iz magnezijevega oksida in optimizirano ureditvijo pretoka zraka.
V ohišju je vsaka plast upora zasnovana z neodvisnim prostorom za pretok zraka, da se zmanjša kopičenje toplote in doseže bolj enakomerna porazdelitev temperature, kar pomaga ohranjati stabilne vrednosti upora med neprekinjenim delovanjem.

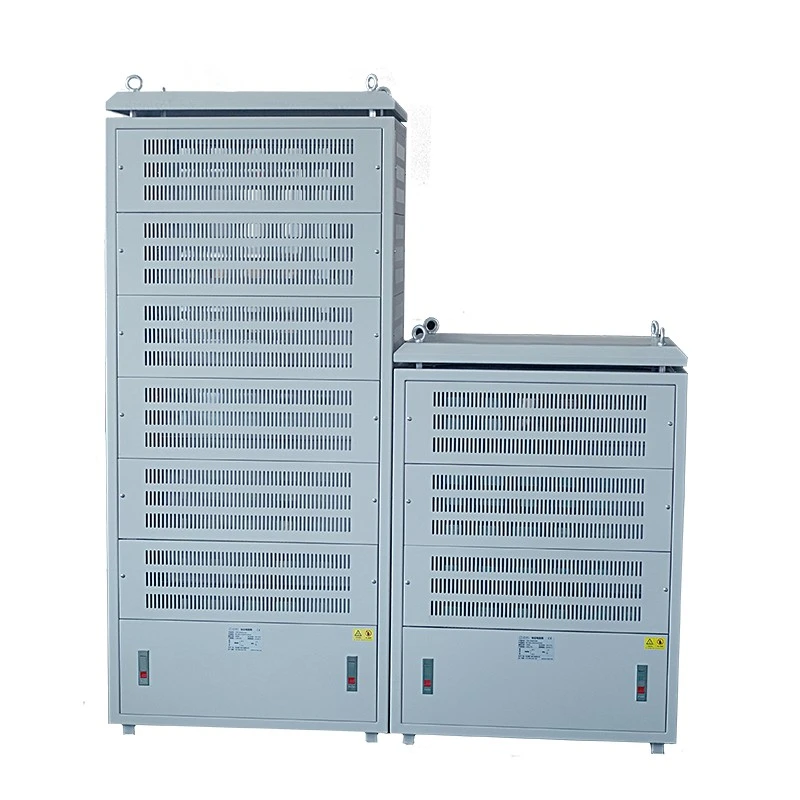

Dufew Tubular Resistor Cabinet ima večplastno zasnovo sklopa uporov za izboljšanje učinkovitosti vzdrževanja in zanesljivosti sistema.
Vsaka plast upora vključuje neodvisne prevodne povezave, namenske poti pretoka zraka in nadzor temperature za podporo lažje izolacije napak in poenostavljenega vzdrževanja.
Ko je potreben pregled enega odseka upora, je mogoče izvesti vzdrževanje na prizadetem modulu, ne da bi odstranili celotno ohišje, kar pomaga zmanjšati čas izpada opreme.
Popolnoma zaprta struktura kovinske cevi zagotavlja zaščito pred vlago, prahom in kontaminacijo z oljem, zaradi česar je primeren za zahtevna industrijska okolja.
Uporaba izolacijskega polnila z visoko gostoto magnezijevega oksida izboljša toplotno prevodnost, zmanjša tveganje pregrevanja in podpira stabilno delovanje upora med neprekinjenim delovanjem.
S konstrukcijo cevi iz nerjavečega jekla in povečano odpornostjo proti tresljajem je struktura upora primerna za težko industrijsko opremo in težke pogoje delovanja.
Več kombinacij cevnih uporov je mogoče konfigurirati v skladu z zahtevami aplikacije, ki podpirajo zmogljivost moči do 500 KW in prilagojene vrednosti upora.
Omarica je na voljo s standardnimi stopnjami zaščite IP20/IP23, medtem ko je mogoče zagotoviti višje stopnje zaščite v skladu s posebnimi zahtevami projekta.
Dufew Electric Tubular Resistor Cabinet je zasnovan za industrijske sisteme, ki zahtevajo zanesljivo delovanje uporov v zahtevnih pogojih delovanja.
| Aplikacija | Tipična oprema | Okoljski izzivi | Prednosti cevnega upora |
|---|---|---|---|
| Pristaniška in pomorska oprema | Luški žerjavi, dvižni sistemi, obalna oprema | Solni sprej, vlaga, vibracije | Odpornost proti koroziji in mehanska vzdržljivost |
| Rudarska oprema | Dvižni sistemi, težki pogoni | Prah, vibracije, neprekinjeno delovanje | Zaprta struktura in stabilna zmogljivost |
| Kemijska industrija | Proizvodne linije, industrijski pogonski sistemi | Vlaga in kontaminacija | Boljše varstvo okolja |
| Testiranje shranjevanja energije | Testne postaje na prostem, elektroenergetski sistemi | Temperaturne spremembe in dolgotrajno delovanje | Stabilna toplotna zmogljivost |
| Parameter | Specifikacija |
|---|---|
| Vrsta izdelka | Omarica s cevnim uporom |
| Grelni element | Cevasti upor iz nerjavečega jekla |
| Razpon moči | 20KW-500KW |
| Delovna napetost | ≤3000V |
| Območje odpornosti | 0,01Ω-1KΩ |
| Natančnost odpornosti | ±3% / ±5% / ±10% |
| Stopnja zaščite | IP20/IP23 |
| Temperaturni koeficient | ≤300 ppm/℃ |
| Stopnja zaviranja gorenja | UL94V-2 |
| Referenčni standard | GB-5792 |
Primer: CRC 100KW 2.7R J
| Koda | Opis |
|---|---|
| CRC | Omarica s cevnim uporom |
| 100KW | Nazivna moč |
| 2,7R | Nazivna odpornost |
| J | Natančnost upora (K=±10%, J=±5%, H=±3%) |
Dufew Electric izvaja električno in mehansko preverjanje, da zagotovi zanesljivo delovanje izdelka pred dostavo.
| Preizkusni predmet | Testni pogoj | Učinkovitost |
|---|---|---|
| Dielektrična trdnost | 2500VAC/50Hz/60S | Uhajajoči tok ≤10mA |
| Izolacijska upornost | 1000 VDC | ≥100MΩ |
| Kratkočasna preobremenitev | 10-kratna nazivna moč 5S | Brez vidnih poškodb |
| Dolgotrajna življenjska doba obremenitve | Cikel delovanja | > 9000 h |
| Test vlažne toplote | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0,05Ω) |
| Temperaturni cikel | -55 ℃, 55 ℃, 155 ℃ cikli | △R≤±(2%R+0,05Ω) |
| Odpornost na vročino | 350 ℃/2h | Brez očitnih poškodb |
| Preizkusni predmet | Pogoj | Učinkovitost |
|---|---|---|
| Trdnost terminala | 45N/30S | Brez ohlapnosti |
| Odpornost na vibracije | 5-200Hz,1g,98m/S² | Brez strukturnih poškodb |
Preden izberejo omarico s cevastim uporom, morajo kupci upoštevati delovno okolje, električne zahteve in pogoje namestitve, da zagotovijo, da se konfiguracija upora ujema z dejansko uporabo.
Pri izbiri je treba upoštevati lokacijo namestitve, pogoje vlažnosti, izpostavljenost prahu ali jedkim snovem in zahteve glede vibracij, da se zagotovi zanesljivo delovanje v različnih industrijskih pogojih.
Za določitev ustrezne konfiguracije upora so potrebni ključni električni parametri, vključno z nazivno močjo, delovno napetostjo, vrednostjo upora in delovnim ciklom.
Za pravilno namestitev in priročno delovanje je treba upoštevati dimenzije omarice, način hlajenja, smer priključka kabla in prostor za vzdrževanje.
Dufew Electric ocenjuje te parametre in priporoča ustrezne konfiguracije cevastega upora na podlagi dejanskih pogojev uporabe.
Dufew Electric je profesionalni proizvajalec komponent močnostne elektronike na Kitajskem, ki združuje proizvodnjo uporov, sestavljanje omar, električno testiranje in prilagojeno inženirsko podporo za zagotavljanje zanesljivih rešitev industrijskih uporov.
Proizvodni proces vključuje natančno navijanje uporovne žice, polnjenje z magnezijevim oksidom, tesnjenje cevi iz nerjavečega jekla, testiranje električne učinkovitosti in integracijo v omarico, da se zagotovi stabilno delovanje izdelka.
Tehnologija natančnega navijanja zagotavlja natančne vrednosti upora in dosledno električno zmogljivost.
Visokokakovostno polnilo iz magnezijevega oksida zagotavlja električno izolacijo in učinkovito toplotno prevodnost za stabilno delovanje.
Zatesnjena struktura cevi iz nerjavečega jekla izboljša mehansko trdnost in zaščito pred težkimi industrijskimi okolji.
Postopki testiranja preverjajo točnost odpornosti, izolacijo in zanesljivost delovanja pred končno montažo.
Integracija omarice vključuje namestitev plasti upora, sklop prevodne povezave, namestitev temperaturne zaščite in celoten strukturni sklop.
Pred odpremo je vsaka omarica pregledana glede točnosti vrednosti upora, zanesljivosti električne povezave, kakovosti mehanske montaže in skladnosti s specifikacijami izdelka.
Dufew Electric sledi strukturiranim postopkom nadzora kakovosti, da zagotovi zanesljivo delovanje izdelka in dosledne proizvodne standarde.
Dokumenti o kakovosti vključujejo certifikat sistema vodenja kakovosti ISO9001, certifikat CE, poročila o testiranju izdelkov in zapise o tovarniških pregledih.
Tehnične dokumente in poročila o kakovosti je mogoče zagotoviti v skladu s posebnimi zahtevami projekta.
Dufew Electric pripravi cevne uporne omare v skladu z zahtevami industrijskega transporta, da zagotovi varno dostavo in nemoteno namestitev.
Embalaža vključuje izvozno standardno embalažo, zaščito pred vlago, notranjo ojačitev in identifikacijske oznake izdelka.
Inženirji pred pošiljanjem potrdijo pomembne podrobnosti, kot so dimenzije ohišja, teža, dvižne točke in zahteve glede namestitve za podporo učinkovite namestitve po dostavi.
Cevni upori uporabljajo zaprto strukturo iz nerjavečega jekla z boljšo zaščito pred vlago, prahom, korozijo in vibracijami, zaradi česar so primerni za zahtevna industrijska okolja.
ja Konfiguracijo zaščite, strukturo omare in zasnovo hlajenja je mogoče prilagoditi glede na različne pogoje namestitve in okoljske zahteve.
ja Dufew Electric podpira prilagoditev moči, upora, napetosti, dimenzij omarice in namestitvenih struktur glede na specifične zahteve aplikacije.
Običajno se uporablja v pristaniščih, rudarski opremi, kemičnih proizvodnih sistemih, težkih strojih, objektih za testiranje shranjevanja energije in drugih industrijskih aplikacijah.
Zatesnjena cev iz nerjavečega jekla ščiti notranje komponente, hkrati pa zagotavlja stabilen prenos toplote, močno mehansko zaščito in zanesljivo delovanje v težkih pogojih delovanja.
ja Zasnova podpira neprekinjeno industrijsko delovanje z optimiziranim upravljanjem toplote, zasnovo pretoka zraka in zanesljivo zaščito komponent.
Stranke morajo zagotoviti ključne podrobnosti o aplikaciji, vključno z nazivno močjo, napetostjo, vrednostjo upora, delovnim okoljem, delovnim ciklom in zahtevami za namestitev.
ja Specifikacije, zapisi o testiranju in dokumenti o kakovosti se lahko zagotovijo v skladu s posebnimi zahtevami projekta.
Tubular Resistor Cabinet je prilagojena uporovna rešitev, zasnovana za aplikacije z različnimi električnimi in okoljskimi zahtevami.
Dufew Electric ponuja rešitve na podlagi nazivne moči, zahtev glede napetosti, konfiguracije upora, delovnega okolja in pogojev namestitve.
Predložite svoje projektne zahteve in Dufew Electric inženirji vam bodo priporočili ustrezno konfiguracijo upora in zasnovo omarice.
