Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

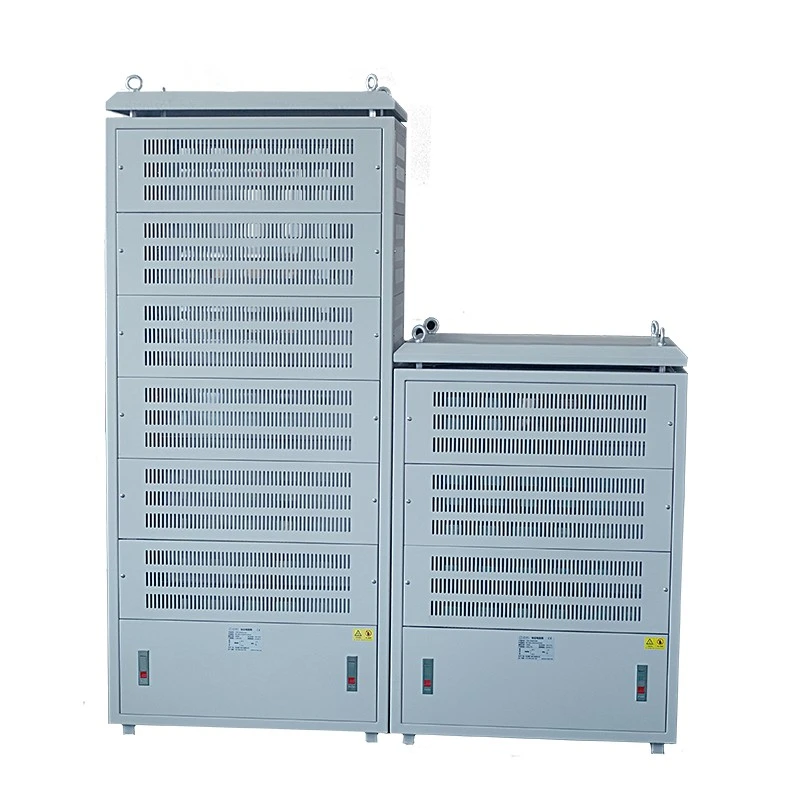

Dufew Electric Corrugated Resistor Cabinet je talno nameščen visokozmogljiv uporni sklop, zasnovan za aplikacije, ki zahtevajo stabilno in učinkovito odvajanje električne energije.
Za razliko od običajnih upornih škatel ima omarica modularno večplastno strukturo, kjer je več valovitih uporovnih enot povezanih s prevodnimi palicami iz nerjavečega jekla in bakrenimi zbiralkami. Ta zasnova izboljšuje zmogljivost razširitve moči, porazdelitev toplote, učinkovitost vzdrževanja in zanesljivost delovanja.
Uporovna omarica podpira:
- Nazivna moč: 20KW-500KW
- Delovna napetost: ≤3000V
- Območje upora: 0,01Ω-1KΩ
- Vrednosti odpornosti po meri in konfiguracije omar
- Možnosti naravnega ali prisilnega hlajenja z zrakom
Ohišje z valovitim uporom je zasnovano za industrijske zavorne sisteme, ki zahtevajo visoko zmogljivo absorpcijo energije in stabilno delovanje v zahtevnih delovnih pogojih. Z močjo od 20 KW do 500 KW je primeren za srednje in visokonapetostne inverterske sisteme, pogoste zavorne cikle in aplikacije z visoko energijsko razelektritvijo.
Ojačana bakrena povezava zbiralke izboljša zmogljivost prenosa toka, hkrati pa zmanjša električne izgube med delovanjem, kar pomaga vzdrževati zanesljivo delovanje v težkih okoljih, kot so dvižni sistemi z žerjavi, oprema za pretovarjanje v pristaniščih, rudarski stroji, proizvodne linije jekla in veliki motorni pogonski sistemi.
Dufew Electric sprejme modularno večplastno strukturo za izboljšanje zanesljivosti sistema in poenostavitev vzdrževanja. Vsaka plast upora je zasnovana z neodvisnimi električnimi povezavami, namenskimi kanali za pretok zraka in zmožnostjo izolacije posamezne napake, kar tehnikom omogoča pregledovanje ali zamenjavo določenih delov brez vpliva na celoten sistem.
Modularna zasnova zagotavlja tudi prilagodljive možnosti razširitve zmogljivosti, kar omogoča prilagajanje konfiguracije uporov glede na različne zahteve glede moči, zavorne cikle in prihodnje nadgradnje sistema. V primerjavi s tradicionalnimi uporovnimi ohišji ta struktura pomaga skrajšati izpade vzdrževanja in izboljša razpoložljivost opreme.
Valoviti uporovni element sprejme optimizirano strukturo navitja za zmanjšanje parazitske induktivnosti in izboljšanje dinamičnega odziva med zaviranjem pri visoki hitrosti. Ta zasnova pomaga minimizirati elektromagnetne motnje, zmanjša vpliv napetostnih konic in zagotavlja bolj uravnoteženo porazdelitev toka za pogonske sisteme, ki temeljijo na pretvorniku.
Z izboljšano električno stabilnostjo je struktura z nizko induktivnostjo primerna za pogone s spremenljivo frekvenco, regenerativne zavorne sisteme in aplikacije za krmiljenje motorjev visoke moči, kjer sta potrebna hitra absorpcija energije in zanesljiva zaščita.
Sistemi visokozmogljivih uporov proizvajajo precej toplote med odvajanjem energije, zaradi česar je učinkovito upravljanje toplote bistveno za neprekinjeno delovanje. Dufew Electric optimizira kanale za pretok zraka v ohišju in strukture za odvajanje toplote, da ohrani stabilno temperaturno delovanje med dolgotrajnimi zavornimi cikli.
Hladilni sistem je mogoče konfigurirati z naravnim prezračevanjem, prisilnim zračnim hlajenjem z uporabo industrijskih ventilatorjev ali prilagojenimi hladilnimi rešitvami glede na delovni cikel in pogoje namestitve. Veliki prezračevalni kanali, enakomerna porazdelitev toplote in izbirne strukture za zaščito pred prahom pomagajo zmanjšati tveganje lokalnega pregrevanja in izboljšajo dolgoročno zanesljivost delovanja.
Omarica z valovitim uporom je v glavnem sestavljena iz:
| Komponenta | funkcija |
|---|---|
| Upor iz valovite žice | Pretvarja električno energijo v toplotno energijo |
| Prevodna palica iz nerjavečega jekla | Zagotavlja mehansko podporo in električno povezavo |
| Bakrena zbiralka | Zagotavlja visokotokovni prenos |
| Ohišje omare | Zagotavlja zaščito in strukturo namestitve |
| Hladilni sistem | Odvaja toploto, ki nastane med delovanjem |
| Naprava za temperaturno zaščito | Preprečuje poškodbe zaradi pregrevanja |
| Parameter | Specifikacija |
|---|---|
| Vrsta izdelka | Ohišje z valovitim uporom |
| Nazivna moč | 20KW-500KW |
| Delovna napetost | ≤3000V |
| Območje odpornosti | 0,01Ω-1KΩ |
| Natančnost odpornosti | ±3%, ±5%, ±10% |
| Stopnja zaščite | IP20 / IP23 Opcijsko |
| Temperaturni koeficient | ≤300 ppm/℃ |
| Stopnja zaviranja gorenja | UL 94V-2 |
| Standardno | GB-5792 |
| Metoda hlajenja | Naravno hlajenje / prisilno hlajenje z zrakom |
Primer: CRC 100KW 2.7R J
| Koda | Opis |
|---|---|
| CRC | Ohišje z valovitim uporom |
| 100KW | Nazivna moč |
| 2,7R | Nazivna odpornost |
| J | Toleranca odpornosti (K=±10%, J=±5%, H=±3%) |
| Performance Item | Testni pogoj | Zahteva |
|---|---|---|
| Dielektrična trdnost | 2500VAC / 50Hz / 60S | Uhajajoči tok ≤10mA |
| Izolacijska upornost | 1000 VDC | ≥100MΩ |
| Kratkočasna preobremenitev | 10-kratna nazivna moč / 5S | Brez vidnih poškodb |
| Dolgotrajna življenjska doba obremenitve | 10S praznjenje, 90S intervalni cikel | > 9000 h |
| Test vlažne toplote | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0,05Ω) |
| Temperaturni cikel | -55 ℃ / 55 ℃ /155 ℃ | Brez neobičajne škode |
| Performance Item | Testni pogoj | Zahteva |
|---|---|---|
| Trdnost terminala | 45N / 30S | Brez ohlapnosti ali poškodb |
| Odpornost na vibracije | 5-200Hz, 1g | Brez strukturnih poškodb |
| Spajkalna toplotna odpornost | 350±5℃ / 3S | Brez nenormalnih sprememb |
| Spajkanje | 235±5℃ / 5S | Pokritost >95 % |
Izbira primerne rešitve zavornega upora zahteva celovito oceno električnih parametrov, pogojev zaviranja in zahtev glede namestitve. Dufew Electric analizira dejansko aplikacijsko okolje, da priporoči ustrezno konfiguracijo upora, ki ustreza zahtevam sistemske zmogljivosti.
Konfiguracijo upora je treba izbrati glede na ključne parametre pogonskega sistema, vključno z nazivno močjo motorja, modelom pretvornika, napetostjo enosmernega vodila in nazivnim tokom. Ti dejavniki določajo zahtevano sposobnost absorpcije energije in električno združljivost z zavornim sistemom.
Različne aplikacije ustvarjajo različne ravni zavorne energije. Pomembni vidiki vključujejo pogostost zaviranja, trajanje zaviranja, energijo, ustvarjeno med pojemkom, in zahteve glede delovnega cikla. Aplikacije s pogostim pospeševanjem in upočasnjevanjem običajno zahtevajo večjo toplotno zmogljivost in zanesljivejše hlajenje.
Vrednost upora se mora ujemati s specifikacijami pretvornika, zahtevanim zavornim momentom in največjim dovoljenim tokom, da se zagotovi učinkovito odvajanje energije brez vpliva na zaščitne funkcije sistema.
Pogoji namestitve neposredno vplivajo na strukturo omarice in zasnovo hlajenja. Pri izbiri je treba upoštevati dejavnike, kot so notranja ali zunanja namestitev, temperatura okolja, prezračevalni pogoji in zahteve glede zaščite.
Na podlagi teh aplikacijskih parametrov Dufew Electric zagotavlja prilagojeno inženirsko podporo, ki strankam pomaga izbrati primerne konfiguracije uporov za različne industrijske zavorne sisteme.
Dufew Electric Corrugated Resistor Cabinet je zasnovan za industrijske aplikacije, ki zahtevajo zanesljivo absorpcijo energije in stabilno zavorno zmogljivost. Običajno se uporablja v srednje in visokonapetostnih inverterskih sistemih, žerjavih in opremi za dviganje, dvigalih, valjarnah, rudarskih strojih, sistemih za pretovarjanje v pristaniščih, tračnih transporterjih, platformah za testiranje motorjev in drugih aplikacijah za industrijsko upravljanje energije.
| Primerjava | Ohišje z valovitim uporom | Konvencionalna uporna škatla |
|---|---|---|
| Zmogljivost moči | Do 500KW | Običajno nižje območje moči |
| Napetostna zmogljivost | Do 3000V | Predvsem nizkonapetostne aplikacije |
| Struktura | Modularna večplastna zasnova | Enotna integrirana struktura |
| Vzdrževanje | Zamenjava posameznega modula | Celotno vzdrževanje enote |
| Hlajenje | Optimiziran dizajn pretoka zraka | Omejeno odvajanje toplote |
| Aplikacija | Težki industrijski sistemi | Mala in srednja oprema |
Zmogljivost profesionalne proizvodnje močnostne elektronike
Dufew Electric je specializiran za industrijske močnostne upore, zavorne sisteme, reaktorje, transformatorje in rešitve za nadzor moči.
S profesionalnimi proizvodnimi procesi in zmožnostmi električnega testiranja Dufew Electric zagotavlja zanesljive rešitve za omarice z uporom za globalne industrijske stranke.
Dufew Electric zagotavlja profesionalne rešitve za pakiranje in transport za izdelke z valovitimi upornimi omaricami.
Vsaka omara je varno zapakirana z izvoznimi standardnimi lesenimi zaboji, ojačanimi pritrdilnimi strukturami in materiali za zaščito pred vlago, ki zagotavljajo varno dostavo med prevozom na dolge razdalje.
Razpoložljivi načini pošiljanja vključujejo:
- Pomorski prevoz: Primerno za velika mednarodna naročila in težko industrijsko opremo.
- Kopenski prevoz: na voljo za domačo dostavo in prevoz od tovarne do lokacije.
- Železniški prevoz: Primerno za čezmejno pošiljanje industrijske opreme.
- Letalski prevoz: na voljo za nujna naročila majhnih ali nadomestnih pošiljk.
Pred pošiljanjem je vsaka omarica z valovitim uporom pregledana, varno zapakirana in pripravljena v skladu z zahtevami mednarodnega prevoza.
Dufew Electric se osredotoča na industrijske upore, zavorne sisteme, reaktorje, transformatorje in rešitve za nadzor moči.
Vrednosti upora, nazivne moči, strukture ohišij in zahteve za namestitev je mogoče prilagoditi glede na potrebe projekta.
Stroga izbira materiala, nadzor proizvodnje in postopki testiranja zagotavljajo stabilno delovanje v težkih industrijskih okoljih.
Dufew Electric podpira stranke OEM, distributerje in industrijske uporabnike po vsem svetu s strokovno tehnično storitvijo in podporo pri dostavi.
Dufew Electric sledi strogim postopkom nadzora kakovosti v celotnem proizvodnem procesu, vključno s pregledom materiala, električnim testiranjem in pregledom končnega izdelka.
Naše izdelke omarice z valovitimi uporniki podpirajo:
- Certificiranje sistema vodenja kakovosti ISO 9001
- CE certifikat
- Poročila o preskusih izdelkov
- Zapisi o preskusih električne učinkovitosti
Ti certifikati in dokumenti o kakovosti zagotavljajo zanesljivo delovanje, varnost in skladnost za globalne industrijske aplikacije.
Ta izdelek se v glavnem uporablja za odvajanje energije velike moči v industrijskih zavornih sistemih, inverterskih aplikacijah in opremi za motorni pogon. Absorbira regenerativno energijo, ki nastane med pojemkom motorja, da pomaga zaščititi napajalne elektronske sisteme pred težavami s prenapetostjo.
Dufew Electric zagotavlja prilagojene rešitve z nazivnimi močmi od 20 KW do 500 KW glede na različne zahteve industrijske uporabe, vključno s frekvenco zaviranja, potrebami po absorpciji energije in pogoji delovanja.
ja Dufew Electric lahko prilagodi vrednosti upora, zmogljivost moči, dimenzije ohišja, načine hlajenja in namestitvene strukture na podlagi posebnih tehničnih zahtev.
Široko se uporablja v žerjavih, dvigalih, rudarski opremi, valjarnah, pristaniških strojih, transporterjih in drugih težkih industrijskih sistemih, ki zahtevajo zanesljivo absorpcijo energije.
Dufew Electric uporablja zasnovo uporov z nizko induktivnostjo, bakrene povezave zbiralk, sisteme za zaščito pred temperaturo in stroge postopke nadzora kakovosti, da ohrani stabilno delovanje med dolgotrajnim delovanjem.
ja Dufew Electric ponuja prilagojene rešitve močnostne elektronike za OEM stranke, distributerje in industrijske uporabnike po vsem svetu, vključno s tehnično podporo in projektno komunikacijo.
Zasnovo hlajenja je mogoče konfigurirati z naravnim prezračevanjem ali prisilnim zračnim hlajenjem z uporabo industrijskih ventilatorjev glede na proizvodnjo toplote, delovni cikel in okolje namestitve.
