Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.
Kadar napajalna oprema zahteva preverjanje delovanja pred namestitvijo ali množično proizvodnjo, je stabilen in nadzorovan vir obremenitve bistven.

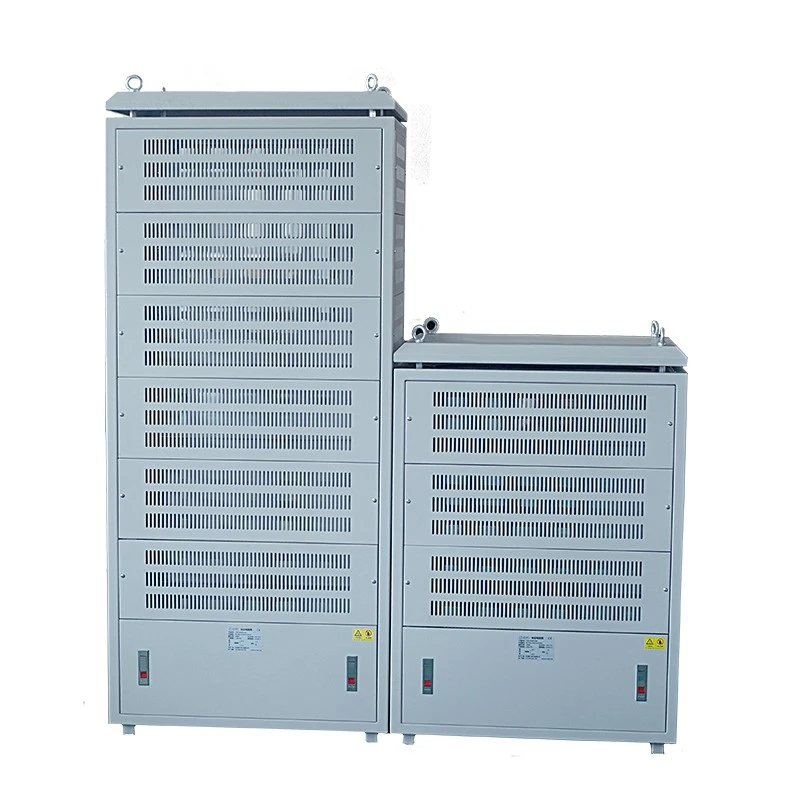

Dufew Electric Load Resistor Cabinet zagotavlja praktično rešitev s simulacijo dejanskih obratovalnih obremenitev prek elementov suhega upora. Pretvori električno energijo v toploto prek uporovnih modulov, kar inženirjem omogoča, da ocenijo izhodno zmogljivost opreme, zmogljivost pri preobremenitvi, dvig temperature in dolgoročno stabilnost delovanja.
Za razliko od sistemov zavornega upora, ki v glavnem obravnavajo regenerirano energijo med pojemkom motorja, je ta izdelek razvit za neprekinjeno simulacijo obremenitve in testiranje zanesljivosti.
Omarica sprejme več neodvisnih skupin uporov z modularno preklopno zasnovo. Uporabniki lahko prilagodijo različne kombinacije obremenitev glede na zahteve testiranja, vključno z majhno obremenitvijo, nazivno obremenitvijo in pogoji preobremenitve.
Sistem podpira:
- Razpon moči: 20KW-500KW
- Delovna napetost: ≤3000V
- Območje upora: 0,01Ω-1KΩ
- Natančnost upora: ±3% / ±5% / ±10%
Dufew Electric zagotavlja prilagojene konfiguracije glede na parametre testirane opreme, trajanje testiranja, okolje namestitve in zahteve glede obremenitve.
Preden so generatorji, sistemi UPS, sistemi za shranjevanje energije ali pretvorniki moči nameščeni ali dostavljeni za množično proizvodnjo, morajo proizvajalci preveriti, ali lahko oprema deluje varno in zanesljivo pri različnih pogojih obremenitve.
Samo testiranje brez obremenitve ne more razkriti težav, kot so nezadostna izhodna zmogljivost, čezmerno povišanje temperature, nestabilna pretvorba energije, okvare zaščitnega sistema ali dolgoročna tveganja glede zanesljivosti.
Nadzorovana uporovna obremenitev omogoča inženirjem simulacijo dejanskih delovnih pogojev v varnem preskusnem okolju. Dufew Electric Load Resistor Cabinet pomaga uporabnikom oceniti zmogljivost opreme s testiranjem nizke obremenitve, testiranjem nazivne obremenitve, neprekinjenim testiranjem polne obremenitve in kratkotrajnim testiranjem preobremenitve, s čimer pomaga prepoznati morebitne težave pred uvedbo.
Uporablja visokozmogljive uporne elemente za pretvorbo električne energije v nadzorovano toplotno energijo med preskušanjem opreme.
Med postopkom testiranja preizkušena oprema napaja omarico z električno energijo, uporovni moduli pa porabljajo energijo glede na konfigurirane vrednosti upora. Ustvarjena toplota se nato odstrani skozi hladilni sistem, kar inženirjem omogoča analizo delovanja opreme pri različnih pogojih obremenitve.
Modularna struktura upora omogoča prilagodljive kombinacije obremenitev brez zamenjave opreme za testiranje s fiksno močjo, podpira različne pogoje testiranja, kot so delovanje pri nizki obremenitvi, delovanje pri nazivni obremenitvi, neprekinjeno delovanje pri polni obremenitvi in simulacija kratkotrajne preobremenitve.
Izbira primerne nosilne omare zahteva več kot le izbiro nazivne moči. Pravilna konfiguracija je odvisna od testirane opreme, pogojev delovanja in posebnih ciljev testiranja.
Nosilnost mora ustrezati zahtevam glede izhodne moči testirane opreme, vključno z nazivno močjo generatorja, zmogljivostjo UPS, nazivno močjo PCS in izhodno močjo pretvornika.
Na primer, projekt testiranja generatorja 500 KW lahko zahteva obremenitveno omaro, konfigurirano glede na dejanski odstotek testiranja, trajanje in pogoje delovanja.
Različna oprema zahteva različne električne konfiguracije. Stranke morajo navesti zahteve glede testiranja AC ali DC, delovne napetosti in frekvence, kjer je to primerno.
Dufew Electric lahko prilagodi omarico glede na različne napetostne pogoje in zahteve glede testiranja.
Različni nameni testiranja zahtevajo različne profile obremenitve. Ključni dejavniki vključujejo zahtevane korake obremenitve, čas neprekinjenega delovanja, zahteve glede preobremenitve in trajanje preskusa staranja.
Omarica, zasnovana za kratkotrajno preverjanje, lahko zahteva drugačno konfiguracijo od tiste, ki se uporablja za dolgotrajno testiranje zanesljivosti.
Okolje namestitve neposredno vpliva na strukturo omare in zasnovo hlajenja. Pomembni dejavniki vključujejo notranjo ali zunanjo namestitev, razpoložljiv prostor, pogoje prezračevanja in transportne zahteve.
Dufew Electric te dejavnike oceni, preden priporoči ustrezno strukturo in konfiguracijo.
Različni projekti testiranja zahtevajo različne stopnje obremenitve. Dufew Electric oblikuje omarico z več neodvisnimi vejami upora, kar omogoča prilagodljive kombinacije obremenitev glede na zahteve testiranja.
Ta zasnova omogoča neodvisno preklapljanje več delov moči, ustvarja različne ravni obremenitve brez zamenjave opreme in izboljšuje učinkovitost in ponovljivost testiranja.
Na primer, ena omarica lahko simulira več stopenj testiranja, namesto da zahteva več naprav za obremenitev s fiksno močjo.
Sodobna energetska oprema vključuje različne tipe izhoda, kot so generatorji izmeničnega toka, sistemi enosmernega toka, PCS za shranjevanje baterij in pretvorniki moči. Omarico je mogoče konfigurirati glede na različne zahteve električnega testiranja.
Podpira različne nivoje napetosti in aplikacije za testiranje obremenitve AC/DC, kar zmanjšuje potrebo po ločeni opremi za testiranje.
Tipične aplikacije vključujejo testiranje sistema za shranjevanje energije, preverjanje delovanja UPS-a, testiranje pretvornika moči in testiranje obremenitve generatorja.
Zanesljiv sistem za testiranje obremenitve zahteva več kot le natančne vrednosti upora. Struktura omare mora zagotavljati tudi stabilno električno delovanje, učinkovito odvajanje toplote, varno delovanje in priročno vzdrževanje.
Dufew Electric Load Resistor Cabinet združuje uporovne module, hladilne sisteme, zaščitne komponente in sklop ohišja, da zagotovi popolno rešitev za testiranje uporovne obremenitve.
| Komponenta | funkcija |
|---|---|
| Moduli visokozmogljivih uporov | Med preskušanjem pretvorite električno energijo v nadzorovano toploto |
| Neodvisne skupine obremenitev | Zagotovite prilagodljivo prilagajanje obremenitve za različne testne pogoje |
| Hladilni sistem | Odstranite ustvarjeno toploto in ohranite stabilno delovanje |
| Zaščitne komponente | Izboljšajte varnost delovanja v nenormalnih razmerah |
| Sistem električne povezave | Zagotovite zanesljivo povezavo med testirano opremo in tovorno omaro |
| Ohišje omare | Zagotavlja mehansko zaščito in organizirano notranjo montažo |
Modularna struktura omogoča podjetju Dufew Electric, da prilagodi omarico glede na:
- Zahtevana moč
- Vrednost upora
- Delovna napetost
- Trajanje testiranja
- Zahteve za namestitev
Dolgotrajno testiranje zahteva stabilno odpornost in učinkovit nadzor toplote. Dufew Electric Load Resistor Cabinet ima ločeno zasnovo toplotnega upravljanja za izboljšanje stabilnosti delovanja med neprekinjenim testiranjem.
Zasnova vključuje:
- Neodvisni pretočni kanali za različne skupine obremenitev
- Individualno spremljanje temperature
- Neodvisna zaščita za vsak tovorni del
To pomaga zmanjšati toplotno interakcijo med skupinami uporov, izboljša konsistentnost testa in vzdržuje stabilne vrednosti upora med dolgotrajnim delovanjem.
Omara ima modularno strukturo, zasnovano za udoben pregled, vzdrževanje in prihodnje prilagajanje.
Glavne značilnosti vključujejo:
- Modularna razporeditev uporov
- Samostojne električne podružnice
- Jasna notranja postavitev ožičenja
- Dostopne vzdrževalne plošče
Ko je potreben pregled tovornega odseka, lahko tehniki servisirajo določen modul, ne da bi popolnoma razstavili celotno omarico, kar pomaga skrajšati čas vzdrževanja in izpad opreme.
| Parameter | Specifikacija |
|---|---|
| Vrsta izdelka | Omarica z obremenitvenim uporom |
| Aplikacija | Testiranje električne opreme in test staranja |
| Razpon moči | 20KW-500KW |
| Delovna napetost | ≤3000V |
| Območje odpornosti | 0,01Ω-1KΩ |
| Natančnost odpornosti | ±3% / ±5% / ±10% |
| Stopnja zaščite | IP20/IP23 |
| Temperaturni koeficient | ≤300 ppm/℃ |
| Stopnja zaviranja gorenja | UL94V-2 |
| Standardno | GB-5792 |
Primer: CRC 100KW 2.7R J
| Simbol | Opis |
|---|---|
| CRC | Omarica z obremenitvenim uporom |
| 100KW | Nazivna moč |
| 2,7R | Nazivna odpornost |
| J | Natančnost upora (K=±10%, J=±5%, H=±3%) |
Za zagotovitev stabilnega delovanja med dolgotrajnim testiranjem Dufew Electric opravi električno preverjanje pred dostavo.
| Preizkusni predmet | Testni pogoj | Učinkovitost |
|---|---|---|
| Dielektrična trdnost | 2500VAC/50Hz/60S | Uhajajoči tok ≤10mA |
| Izolacijska upornost | 1000 VDC | ≥100MΩ |
| Kratkočasna preobremenitev | 10-kratna nazivna moč 5S | Brez vidnih poškodb |
| Dolgotrajna življenjska doba obremenitve | Cikel delovanja (10S praznjenje, 90S interval) | > 9000 h |
| Test vlažne toplote | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0,05Ω) |
| Temperaturni cikel | -55 ℃, 55 ℃, 155 ℃ preskus cikla | △R≤±(2%R+0,05Ω) |
| Odpornost na vročino | 350 ℃/2h | Brez očitnih poškodb |
| Temperaturni koeficient | Primerjava nazivne obremenitve | ≤300 ppm/℃ |
Da zagotovi zanesljivo delovanje med transportom in industrijskimi namestitvenimi okolji, Dufew Electric pred dostavo izvede mehansko preverjanje ohišja obremenitvenega upora.
| Preizkusni predmet | Pogoj | Učinkovitost |
|---|---|---|
| Trdnost terminala | 45N/30S | Brez ohlapnosti ali poškodb |
| Odpornost na vibracije | 5-200Hz, 1g, 98m/S² | Brez strukturnih poškodb |
Ti postopki mehanskega preverjanja pomagajo zagotoviti strukturno zanesljivost in stabilne električne povezave med transportom, namestitvijo in dolgotrajnim delovanjem.
Dufew Electric Load Resistor Cabinet se pogosto uporablja za preverjanje delovanja, testiranje zanesljivosti in teste staranja električne opreme. Zagotavlja nadzorovano simulacijo električne obremenitve, ki inženirjem pomaga oceniti delovanje opreme v različnih pogojih delovanja.
| Aplikacija | Zahteve za testiranje strank | Kako pomaga omarica z obremenitvenim uporom | Ključni elementi ocenjevanja |
|---|---|---|---|
| Testiranje obremenitve generatorja | Preverite, ali lahko generatorji vzdržujejo stabilno moč pri nazivni in stalni obremenitvi | Simulira različne pogoje obremenitve za oceno delovanja generatorja pred dostavo ali namestitvijo | Nazivna izhodna zmogljivost, toplotna zmogljivost, stabilnost neprekinjenega delovanja, zaščitni odziv |
| Testiranje sistema UPS | Preverite zanesljivost rezervnega napajanja in zmogljivost praznjenja baterije | Zagotavlja nadzorovane uporovne obremenitve za testiranje izhoda UPS in preverjanje zanesljivosti | Izhodna stabilnost, zmogljivost praznjenja, sposobnost preobremenitve, dolgotrajno delovanje |
| Testiranje PCS za shranjevanje energije | Ocenite zmogljivost pretvorbe moči v različnih pogojih delovanja | Simulira AC/DC obremenitve za testiranje delovanja PCS in toplotno oceno | Učinkovitost pretvorbe moči, toplotno obnašanje, stabilnost izhoda, zmožnost neprekinjenega delovanja |
| Testiranje pretvornikov in napajalnikov | Preverite učinkovitost izdelka med razvojem in proizvodnim testiranjem | Ustvari ponovljive pogoje obremenitve za testiranje močnostne elektronske opreme | Izhodna zmogljivost, dvig temperature, zaščitne funkcije, ocena zanesljivosti |
| Test staranja industrijske električne opreme | Izvedite dolgotrajno preverjanje delovanja pred množično proizvodnjo | Zagotavlja stabilno uporovno obremenitev za preskuse vzdržljivosti in staranja | Dolgoročna stabilnost, zanesljivost komponent, zmogljivost toplotnega upravljanja |
Izbira primerne tovorne omare zahteva več kot le ujemanje nazivne moči.
Dufew Electric ocenjuje:
- Nazivna moč testirane opreme
- Zahteve glede napetosti
- AC ali DC način testiranja
- Zahtevani koraki obremenitve
- Neprekinjen čas delovanja
- Pogoji namestitve
Na podlagi teh parametrov lahko Dufew Electric zagotovi ustrezno konfiguracijo upora, zasnovo hlajenja in strukturo omarice.
To pomaga strankam, da se izognejo težavam, kot so nezadostna zmogljivost testiranja, čezmerno povišanje temperature ali neustrezna konfiguracija obremenitve.
Dufew Electric je profesionalni proizvajalec komponent močnostne elektronike na Kitajskem, ki združuje proizvodnjo uporov, sestavljanje omaric in zmogljivosti električnega testiranja, da zagotovi prilagojene rešitve za testiranje obremenitve za različne industrijske aplikacije.
Za razliko od dobaviteljev, ki samo sestavljajo standardne omare, Dufew Electric upravlja ključne proizvodne procese od konfiguracije uporov in integracije omar do končnega pregleda, kar pomaga izboljšati doslednost izdelka, nadzor kakovosti in zanesljivost projekta.
Moduli upora so konfigurirani v skladu z zahtevami testiranja kupca, vključno z zmogljivostjo moči, vrednostjo upora, napetostnimi pogoji in trajanjem delovanja. To zagotavlja, da lahko obremenitvena omara zagotavlja stabilno električno obremenitev med različnimi scenariji testiranja.
Postopek sestavljanja omare vključuje notranjo električno napeljavo, namestitev zaščitnih komponent, integracijo hladilne strukture, namestitev uporovnega modula in montažo zunanje omare.
Notranja postavitev je optimizirana za električno zanesljivost, učinkovito odvajanje toplote in priročno vzdrževanje za podporo dolgoročnega industrijskega delovanja.
Dufew Electric pred dobavo izvede obsežne inšpekcijske postopke, vključno s preverjanjem električne povezave, merjenjem upora, testiranjem izolacije, testiranjem električne trdnosti, mehanskim pregledom in potrditvijo specifikacije izdelka.
Ti inšpekcijski postopki pomagajo zagotoviti, da vsak sistem za testiranje obremenitve izpolnjuje dogovorjene zahteve projekta pred pošiljanjem.
Različne industrije zahtevajo različne pogoje testiranja. Dufew Electric podpira prilagojene rešitve s konfiguracijami moči 20KW-500KW, prilagojenimi vrednostmi upora, različnimi napetostnimi zahtevami, možnostmi testiranja AC/DC in prilagoditvami strukture ohišja.
Dufew Electric upravlja ključne procese od uporovnih komponent do končnih sistemov omaric, s čimer pomaga izboljšati doslednost izdelkov, nadzor kakovosti, zanesljivost dostave in učinkovitost tehnične komunikacije.
Za projekte industrijskega testiranja je pravilna izbira nujna. Dufew Electric sodeluje s strankami pri ocenjevanju aplikacijskih zahtev, električnih parametrov, preskusnih postopkov in pogojev namestitve, da priporoči primerne rešitve namesto fiksnih standardnih konfiguracij.
Dufew Electric sledi strukturiranim postopkom nadzora kakovosti, da ohrani stabilne proizvodne standarde in zanesljivo delovanje izdelka v celotnem proizvodnem procesu.
Zagotavljanje kakovosti vključuje certifikat sistema vodenja kakovosti ISO9001, certifikat CE, zapise o testiranju električne učinkovitosti in zapise o tovarniških pregledih.
S pomočjo nadzorovanih proizvodnih procesov in postopkov preverjanja izdelkov Dufew Electric zagotavlja zanesljive rešitve za testiranje obremenitve za industrijske energetske aplikacije.
Sistemi za testiranje obremenitve kot oprema za industrijsko testiranje zahtevajo zanesljivo pripravo transporta in načrtovanje namestitve, da se zagotovi varna dobava in nemoten zagon.
Dufew Electric zagotavlja okrepljeno izvozno embalažo, zaščito pred vlago, notranje pritrdilne strukture in identifikacijske oznake izdelkov za izboljšanje varnosti transporta.
Inženirji pred odpremo potrdijo dimenzije ohišja, zahteve za dviganje, informacije o električnem vmesniku in pogoje namestitve strank za podporo učinkovite namestitve po dostavi.
Možnosti prevoza vključujejo pomorski prevoz za mednarodne projekte, prevoz s tovornjaki za domačo dostavo in druge prilagojene logistične rešitve glede na zahteve projekta.
Čeprav se tako Load Resistor Cabinet kot Resistive Load Bank uporabljata za simulacijo električne obremenitve, sta zasnovana za različne zahteve testiranja in aplikacijska okolja.
| Primerjalni element | Omarica z obremenitvenim uporom | Banka uporovnih obremenitev |
|---|---|---|
| Glavni namen | Testiranje električne opreme po meri in preverjanje zanesljivosti | Splošna simulacija električne obremenitve |
| Tipične aplikacije | Testiranje generatorjev, testiranje UPS, testiranje PCS za shranjevanje energije, testiranje inverterjev | Zagon generatorja, testiranje na terenu, testiranje začasne obremenitve |
| Design Focus | Prilagojena konfiguracija uporov, integracija omar, dolgoročna stabilnost testiranja | Standardizirana nosilnost in zahteve za prenosno testiranje |
| Naloži konfiguracijo | Prilagodljive skupine uporov s prilagojenimi koraki obremenitve | Običajno fiksni koraki obremenitve glede na standardne modele |
| Namestitev | Običajno nameščen kot del stalnega sistema testiranja | Pogosto zasnovan za začasno ali mobilno testiranje |
| Prilagajanje | Visoka prilagoditev za napetost, upor, moč in strukturo | Omejeno prilagajanje glede na standardno konfiguracijo |
| Primerni uporabniki | Proizvajalci opreme, laboratoriji za raziskave in razvoj, sistemski integratorji | Servisna podjetja, ekipe za zagon, vzdrževalci |
Omarica z obremenitvenim uporom je primerna za aplikacije, ki zahtevajo dolgoročno in ponovljivo testiranje, zlasti kadar so potrebni prilagojeni pogoji obremenitve in posebne električne konfiguracije.
Običajno se uporablja za:
- Dolgoročno testiranje zanesljivosti
- Prilagojeni nosilni profili
- Integracija s proizvodnimi ali laboratorijskimi testnimi sistemi
- Specifične konfiguracije napetosti in upora
Banka uporovnih obremenitev je na splošno bolj primerna za začasne aplikacije testiranja, kjer je potrebna prenosna in standardizirana simulacija obremenitve, kot so:
- Testiranje delovanja na terenu
- Standardizirana simulacija obremenitve
- Zahteve za prenosno testiranje
Dufew Electric se osredotoča na prilagojene rešitve za proizvajalce in sistemske integratorje, ki potrebujejo stabilna, ponovljiva in nadzorovana preskusna okolja za industrijsko energetsko opremo.
Izbira je odvisna od moči testirane opreme, napetosti, trajanja testiranja, zahtevanih korakov obremenitve in okolja namestitve.
ja Več neodvisnih skupin uporov uporabnikom omogoča kombiniranje različnih ravni moči za različne preskusne pogoje.
Običajno se uporablja za generatorje, sisteme UPS, PCS za shranjevanje energije, pretvornike in opremo za napajanje.
ja Omara je zasnovana z neodvisnimi strukturami za hlajenje in nadzor temperature za dolgotrajno delovanje.
ja Nazivno moč, vrednost upora, dimenzije omarice, način hlajenja in električno konfiguracijo je mogoče prilagoditi.
Stranke morajo običajno zagotoviti moč opreme, napetost, zahteve glede testiranja, profil obremenitve in pogoje namestitve.
Z nadzorovanimi proizvodnimi procesi, električnim pregledom in preverjanjem delovanja pred odpremo.
ja Specifikacije izdelkov, zapisi o preskusih in povezani tehnični dokumenti se lahko zagotovijo v skladu z zahtevami projekta.
Vsak projekt testiranja moči ima različne zahteve.
Dufew Electric ponuja prilagojene omarice za obremenitvene upore in rešitve za banke uporovnih obremenitev, ki temeljijo na:
- Nazivna moč
- Raven napetosti
- Namen testiranja
- Profil obremenitve
- Namestitveno okolje
Kontaktirajte Dufew Electric, da se pogovorite o svojih projektnih zahtevah in prejmete ustrezen tehnični predlog.
