Ponujamo obsežen portfelj, vključno z upori, zavornimi enotami, reaktorji, močnostnimi filtri in transformatorji, s popolnimi možnostmi prilagajanja za izpolnjevanje različnih aplikacijskih zahtev.

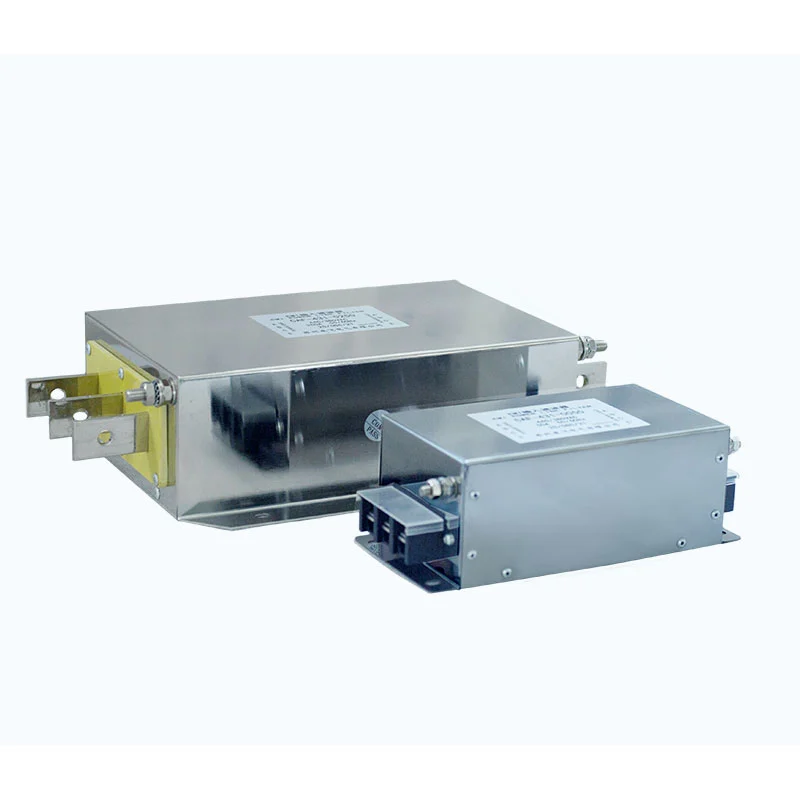

Filter za elektromagnetne motnje vključuje večstopenjsko nizkopasovno filtrirno omrežje, ki ga sestavljajo skupna dušilka, kondenzatorji X, kondenzatorji Y in uporov.
Dušilka skupnega načina uporablja dva vodnika, navita na isto magnetno jedro, in predstavlja visoko impedanco za interferenco skupnega načina. Kondenzatorji X so povezani prek vodnikov linije, da zadušijo motnje v diferencialnem načinu, medtem ko so kondenzatorji Y povezani med električnimi vodi in tlemi, da zagotovijo pot za visokofrekvenčni skupni šum do tal.
Te komponente delujejo skupaj in zagotavljajo zatiranje širokopasovnih EMI. Večstopenjska filtrirna struktura je optimizirana glede na značilnosti frekvence motenj, ki se običajno pojavljajo pri aplikacijah frekvenčnih pogonov.
| Parameter | Specifikacija |
|---|---|
| Nazivna napetost | 220VAC / 380VAC / 690VAC / 1140VAC |
| Delovna frekvenca | 50Hz / 60Hz / do 500Hz |
| Nazivni tok | 5A--1600A |
| Dielektrična trdnost | Line-to-Line: 1500 VDC, 60s; Linija-zemlja: 2500 VDC, 60 s |
| Izolacijska upornost | >100MΩ pri 1000VDC |
| Preobremenitvena zmogljivost | 1,4 × nazivni tok za 1 minuto, z vsaj 15-minutnimi intervali |
| Največja dolžina kabla | 400 m za oklopljen kabel; 300 m za neoklopljen kabel |
| Ocena zaščite | IP00 / IP20 |
| Izolacijski razred | T40 / F (155 °C) |
| Ocena zaviralca gorenja | UL94 V-2 |
| Standard izdelka | GB/T 15287/8 |
- Zatiranje običajnega in diferencialnega načina: Filtrirno omrežje je zasnovano tako, da zmanjša elektromagnetne motnje v običajnem in diferencialnem načinu.
- Dvosmerno zatiranje elektromagnetnih motenj: filter lahko zmanjša motnje, ki potujejo med napajalnikom in povezano opremo, kar pomaga zmanjšati neželen prenos hrupa v obe smeri.
- Združljivost aplikacij VFD: Zasnovan za sisteme pogonov s spremenljivo frekvenco, kjer elektromagnetne motnje, povezane s preklapljanjem, in prevodni šum zahtevajo dodatno dušenje.
- Večstopenjsko filtriranje: kombinacija skupne dušilke, kondenzatorjev X, kondenzatorjev Y in uporovnih elementov zagotavlja večstopenjsko učinkovitost filtriranja.
- Širok električni razpon: Možnosti nazivne napetosti od 220VAC do 1140VAC in možnosti nazivnega toka od 5A do 1600A podpirajo široko paleto industrijskih energetskih aplikacij.
- Zasnova z nizkim uhajajočim tokom: Struktura filtra je zasnovana ob upoštevanju uhajalnega toka in zahtev glede ozemljitve sistema.
- Aplikacije z dolgimi kabli: Na voljo so ustrezne konfiguracije za sisteme VFD, ki uporabljajo dolge motorne kable, odvisno od dejanskih pogojev pogona, kabla, motorja in namestitve.
- Izbira po meri: Dufew Electric lahko za izbiro izdelka oceni nazivno napetost, tok, frekvenco, dolžino kabla, pogoje namestitve in druge parametre uporabe.
Filter elektromagnetnih motenj je primeren za industrijske aplikacije, kjer sta pomembni elektromagnetna združljivost in kakovost električne energije, vključno z:
1. Industrijska oprema s strogimi zahtevami glede elektromagnetne združljivosti.
2. Sistemi, ki uporabljajo več VFD-jev, kjer je treba nadzorovati elektromagnetne motnje med pogoni.
3. VFD vhodne aplikacije, kjer prevodne ali sevane motnje lahko vplivajo na električno omrežje ali bližnjo opremo.
4. Sistemi VFD, na katere vplivajo električne motnje, harmonične motnje ali čezmeren elektromagnetni šum.
5. Industrijska oprema, ki zahteva dodatno zaščito pred nenormalnim delovanjem, povezanim z motnjami.
6. Oprema za industrijsko proizvodnjo in avtomatizacijo.
7. Obnovljivi viri energije in sistemi za shranjevanje energije, ki uporabljajo električno elektronsko opremo.
8. Motorni pogonski sistemi z dolgimi kabli ali zahtevnimi elektromagnetnimi okolji.
Izbira filtra za elektromagnetne motnje zahteva več kot le ujemanje napetosti in toka. Filter je treba oceniti glede na celoten električni sistem, konfiguracijo opreme in okolje namestitve, da se zagotovi, da je izbrana specifikacija primerna za predvideno uporabo.
Dufew Electric lahko podpira tehnično vrednotenje na podlagi nazivne napetosti in toka, delovne frekvence, nazivne moči VFD, motenj običajnega in diferencialnega načina, dolžine kabla motorja, konfiguracije oklopljenega ali neoklopljenega kabla, pogojev ozemljitve, prostora za namestitev, toplotnih zahtev, elektromagnetnega okolja in risb strank ali tehničnih specifikacij.
Za prilagojene projekte lahko stranke zagotovijo električne specifikacije, tehnične risbe, fizične vzorce, informacije o opremi ali pogoje uporabe za inženirsko oceno. Na podlagi teh zahtev lahko Dufew Electric dobavi standardne izdelke ali razvije konfiguracije filtrov za posamezne aplikacije.
Izberite nazivno napetost in nazivni tok filtra glede na nazivno moč VFD in elektromagnetno okolje. Kot splošno vodilo za izbiro lahko nazivni tok filtra izberete na približno 1,2--1,5-kratnik nazivnega toka opreme, odvisno od dejanske uporabe in priporočil proizvajalca. Nazivna napetost filtra se mora ujemati z delovno napetostjo VFD.
Preverite, ali je ohišje poškodovano, preverite, ali so priključki nepoškodovani, in preverite, ali so oznake in specifikacije izdelka jasno vidne.
Filter namestite na vstopno točko napajanja opreme ali na vhodno stran vira motenj, kot je VFD, in ga hranite čim bližje zaščiteni opremi.
Pri namestitvi na kovinsko krmilno omarico zagotovite zadosten stik med kovino in kovino med ohišjem filtra in ohišjem, da podpirate odvajanje toplote in elektromagnetno zaščito.
Za pritrditev filtra v krmilno omarico ali na montažno ploščo uporabite predvidene montažne luknje. Prepričajte se, da je filter trdno nameščen in da so ustrezno upoštevane zahteve za ujemanje impedance in ozemljitev.
Povežite filter zaporedno med napajanjem in vhodom VFD v skladu s shemo ožičenja. Ne zamenjajte vhodnih in izhodnih sponk.
Ozemljitveni priključek mora biti zanesljivo priključen na zaščitno ozemljitev. Ozemljitveni priključek naj bo čim krajši; priporočena dolžina ozemljitvenega vodnika ni večja od 30 cm.
Ne povezujte vhodnih žic filtra skupaj z žicami na strani bremena ali izhodnimi žicami. S tem lahko povečate elektromagnetno sklopitev med vhodno in izhodno stranjo ter znatno zmanjšate zmožnost filtra za zatiranje EMI.
Vhodno in izhodno ožičenje je treba napeljati ločeno, da zmanjšate neželeno povezovanje.
Ko potrdite, da so vse povezave pravilne, vklopite sistem in spremljajte stanje delovanja VFD. Preverite, ali je bilo doseženo pričakovano zmanjšanje elektromagnetnih motenj in neobičajnih pogojev delovanja.
| Primerjalni faktor | Integrirani kompozitni EMI filter Dufew | Običajni preprosti filter |
|---|---|---|
| Struktura filtriranja | Večstopenjsko filtriranje z uporabo kombinacije skupne dušilke, kondenzatorjev X, kondenzatorjev Y in uporovnih elementov | Običajno temelji na enostavnejši enostopenjski induktivni strukturi |
| Zatiranje EMI | Zasnovan za obravnavanje motenj skupnega in diferencialnega načina | Zatiranje visokofrekvenčnih motenj je lahko omejeno glede na strukturo filtra |
| Toplotno upravljanje | Integrirana konstrukcijska zasnova lahko podpira bolj organizirano razporeditev komponent in toplotno upravljanje | Koncentracija komponent lahko poveča lokalno kopičenje toplote v pogojih stalne visoke obremenitve |
| Namestitev | Vgrajena konfiguracija filtra lahko poenostavi montažo in električno povezavo | Ločene filtrirne komponente lahko zahtevajo dodatno namestitev in ožičenje |
| Materialno upravljanje | Ena integrirana enota lahko poenostavi kodiranje materiala in upravljanje zalog | Več komponent lahko poveča število materialnih elementov |
| Obseg uporabe | Primerno za VFD sisteme in industrijska okolja z zahtevnimi zahtevami EMI | Bolj primeren za relativno preproste aplikacije, odvisno od električnega okolja |
Dufew Electric je proizvajalec in dobavitelj komponent močnostne elektronike s sedežem na Kitajskem, s proizvodnimi zmogljivostmi, ki zajemajo industrijske upore, zavorne sisteme, reaktorje, filtre EMI, močnostne filtre, transformatorje in prilagojene električne komponente. Pri filtrih za elektromagnetne motnje se proizvodnja in pregled izvajata v skladu s specifikacijami izdelka, veljavnimi tehničnimi zahtevami in zahtevami strank.
Proizvodni proces zajema izbiro materiala, sestavljanje komponent, električno testiranje, preverjanje delovanja, končni pregled, pakiranje in pošiljanje. Ključni pregledi kakovosti lahko vključujejo:
- Preverjanje nazivne napetosti in toka
- Testiranje izolacijske upornosti
- Preizkušanje dielektrične trdnosti
- Preskušanje električnega delovanja
- Vizualni in dimenzijski pregled
- Pregled sponk in priključkov
- Končni pregled izdelka
Specifikacije izdelkov in inšpekcijske zahteve se nadzorujejo skozi celotno proizvodnjo, da se ohrani dosledna električna zmogljivost in kakovost izdelka. V skladu z zahtevami projekta se lahko zagotovijo tudi zapisi o preskusih za posamezne izdelke in tehnična dokumentacija.
Dufew Electric vzdržuje ustrezne certifikate kakovosti, dokumentacijo o izdelkih in zapise o testiranju v podporo ocenjevanju strank in zahtevam nabave.
Veljavni certifikati in tehnični dokumenti se lahko predložijo v pregled v skladu s specifičnim izdelkom, projektom in zahtevami stranke.
Kot dobavitelj komponent močnostne elektronike na Kitajskem Dufew Electric podpira mednarodna B2B naročila od izbire izdelkov in vrednotenja vzorcev do proizvodnje, pregleda, pakiranja in pošiljanja.
Tipične dogovore o dostavi je mogoče uskladiti glede na obseg naročila, dimenzije izdelka, destinacijo, dobavni rok in zahteve strank.
Razpoložljive logistične možnosti lahko vključujejo:
- Pomorski prevoz: Primerno za redna in velika mednarodna naročila.
- Letalski prevoz: primeren za nujne pošiljke, vzorce in naročila manjših količin.
- Ekspresna dostava: Primerna za tehnične vzorce in majhne pakete, kjer je potrebna hitrejša dostava.
- Špediter, ki ga določi stranka: Dufew Electric lahko po potrebi uskladi pošiljko s strankinim imenovanim ponudnikom logistike.
Izvozno embalažo je mogoče urediti glede na strukturo izdelka in transportne zahteve, da pomaga zaščititi električne komponente med ravnanjem in mednarodnim tranzitom.
Dufew Electric se osredotoča na komponente močnostne elektronike, vključno z upori, zavornimi sistemi, reaktorji, filtri za elektromagnetne motnje, močnostnimi filtri in transformatorji.
Izbira izdelka se lahko oceni glede na električne parametre, značilnosti VFD, dolžino kabla, elektromagnetno okolje, pogoje namestitve in druge sistemske zahteve.
Dufew podpira prilagojene električne specifikacije, konfiguracije, risbe, vzorce in zahteve, specifične za aplikacijo, ki so predmet inženirske ocene.
Proizvodnja vključuje pregled materiala, nadzorovano montažo, električno testiranje, končni pregled in dokumentacijo izdelka v skladu z veljavnimi zahtevami.
Dufew Electric podpira proizvajalce opreme, sistemske integratorje, distributerje, stranke OEM in industrijske uporabnike z dobavo izdelkov in mednarodno logistično koordinacijo.
Njegovo filtrirno omrežje zmanjša neželen hrup, ki potuje med napajalnikom in povezano opremo, ter pomaga zmanjšati vhodne in odhodne elektromagnetne motnje.
Da, kadar je potrebno dodatno zatiranje EMI. Reaktorji obravnavajo predvsem tokovne harmonike in motnje moči, medtem ko filtri EMI ciljajo na elektromagnetni šum. Lahko se torej dopolnjujeta.
Ne. Prevodniki so električno izolirani, medtem ko si delijo isto magnetno jedro. Pri normalnem delovanju v diferencialnem načinu se njuni magnetni tokovi v veliki meri izničijo.
Kondenzatorji X se uporabljajo prek vodnikov za diferencialni šum, medtem ko se kondenzatorji Y povezujejo med električnimi vodi in ozemljitvijo za običajni šum. Imajo različne varnostne in izolacijske zahteve.
Dufew Electric proizvaja komponente močnostne elektronike za motorne pogone, industrijsko avtomatizacijo, obnovljivo energijo, shranjevanje energije in sisteme za nadzor moči. Z inženirsko podporo, nadzorovano proizvodnjo, električnim testiranjem, prilagajanjem in globalnimi zmogljivostmi dobave B2B nudimo zanesljive rešitve, prilagojene različnim industrijskim zahtevam.
Obrnite se na Dufew Electric za izbiro izdelkov, tehnične specifikacije, prilagajanje, vzorce in mednarodno dobavo.
