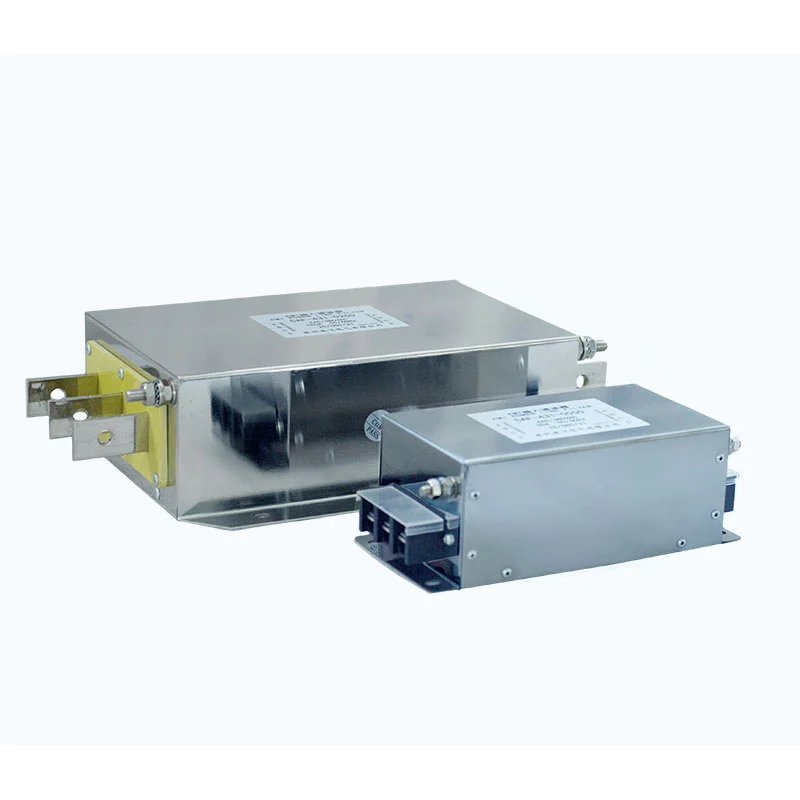

Filter za elektromagnetno združljivost

Sodobni industrijski pogonski sistemi uporabljajo visokohitrostno preklopno tehnologijo za izboljšanje energetske učinkovitosti in natančnosti krmiljenja motorja. Vendar pa lahko preklapljanje pretvornika povzroči prevodne motnje, običajni tok in visokofrekvenčni šum, ki lahko vpliva na okoliško opremo in celotno delovanje EMC sistema.

Dufew Electric Electromagnetic Compatibility Filter vključuje optimizirane filtrirne komponente, vključno z:

- Dušilke skupnega načina

- X/Y varnostni kondenzatorji

- Filtrirni reaktorji

- Komponente dušenja

Filtrirno omrežje ustvarja visoko impedanco za neželene visokofrekvenčne motnje, hkrati pa ohranja stabilen prenos moči.

Glede na zahteve namestitve filter pomaga nadzorovati:

- Kondukcijske motnje, ki se vračajo v napajalno omrežje

- Visokofrekvenčni preklopni šum, ki ga ustvarja močnostna elektronika

- Skupni način toka med opremo in zemljo

- Elektromagnetne motnje, ki vplivajo na bližnje naprave

Rešitev pomaga:

- Izboljšajte delovanje elektromagnetne združljivosti

- Zmanjšajte motnje med povezano opremo

- Izboljšajte stabilnost VFD in servo sistema

- Podpira zanesljivo industrijsko delovanje

Integrirana EMC filtrirna struktura

1. Dvostranski nadzor motenj

Industrijski pogonski sistemi lahko povzročijo motnje na strani vhodne moči in izhodne strani motorja. Integrirana filtrirna struktura Dufew je zasnovana tako, da zmanjša prevodne emisije, omeji prenos visokofrekvenčnih motenj, poenostavi integracijo v omarico in podpira elektromagnetno združljivost znotraj celotnega sistema.

2. Dušenje hrupa v običajnem in diferencialnem načinu

Do elektromagnetnih motenj lahko pride prek običajnih poti med električnimi tokokrogi in ozemljitvijo ali prek diferencialnih poti med električnimi vodniki. Dufew optimizira magnetne komponente in kondenzatorska omrežja za obravnavanje obeh načinov motenj v skladu z zahtevanimi karakteristikami filtriranja.

3. Industrial-Grade Magnetic Component Design

Filter uporablja optimizirane magnetne strukture za zagotavljanje stabilnih impedančnih karakteristik v zahtevanem frekvenčnem območju. Zasnova upošteva učinkovitost filtriranja, magnetne izgube, toplotno obnašanje in dolgoročne pogoje delovanja za industrijske aplikacije.

Tehnične prednosti

1. EMC zmogljivost

Filter pomaga pri nadzoru motenj, ki jih povzroča preklapljanje močnostne elektronike, zmanjševanje prevodnih emisij in elektromagnetnih motenj, hkrati pa podpira združljivost med povezano opremo.

2. Optimizirano za VFD aplikacije

Pri sistemih, ki temeljijo na pretvorniku, lahko filter pomaga zmanjšati visokofrekvenčni preklapljalni šum, motnje običajnega načina in elektromagnetno sevanje, povezano s kablom, ter podpira stabilno delovanje motorjev in druge povezane električne opreme.

3. Fleksibilna industrijska integracija

Dufew oblikuje filtrirne rešitve glede na različne zahteve omar in sistemov, z možnostmi za kompaktne namestitvene strukture, poenostavljeno ožičenje, prilagodljivo montažo in prilagojene električne parametre.

Tipične aplikacije

Filter za elektromagnetno združljivost Dufew je primeren za industrijske sisteme, ki zahtevajo izboljšan nadzor motenj.

Tipične industrije vključujejo:

- Industrijska avtomatizacija

- CNC obdelava

- Proizvodna oprema

- Medicinska elektronika

- Testiranje sistemov

- Precizna elektronska proizvodnja

Prilagojene rešitve EMC filtrov

Različna oprema in aplikacije zahtevajo različne parametre filtriranja. Dufew Electric zagotavlja inženirsko podporo na podlagi nazivne napetosti, nazivnega toka, preklopne frekvence, dolžine kabla, namestitvenega okolja in zahtev glede testiranja elektromagnetne združljivosti za določitev ustreznih specifikacij filtra za industrijsko močnostno elektroniko in nadzor elektromagnetnih motenj.

Za prilagojene projekte lahko stranke zagotovijo parametre opreme, električne risbe, pogoje uporabe ali zahteve za preskus EMC za tehnično oceno. Dufew Electric podpira standardno oskrbo s filtri in konfiguracije za posamezne aplikacije.

Proizvodna zmogljivost in zagotavljanje kakovosti

Dufew Electric je specializiran za komponente industrijske močnostne elektronike, vključno s filtri EMC, harmoničnimi filtri, reaktorji, zavornimi upori in električnimi komponentami po meri. Njegovi proizvodni procesi lahko zajemajo obdelavo magnetnega jedra, natančno navijanje, obdelavo izolacije, vakuumsko impregnacijo in preverjanje električnih parametrov.

Ključni pregledi kakovosti lahko vključujejo:

- Testiranje izolacijske upornosti
- Preizkušanje dielektrične odpornosti
- Preverjanje električnega delovanja
- Validacija dviga temperature
- Končni pregled kakovosti

Dufew Electric podpira proizvodnjo OEM, razvoj filtrov po meri, podporo inženirskih aplikacij in industrijsko projektno sodelovanje, s specifikacijami izdelkov in zahtevami testiranja, prilagojenimi glede na aplikacijo in zahteve kupcev.

Tehnične specifikacije

Filter za elektromagnetno združljivost v primerjavi s standardnim filtrom EMI

pogosta vprašanja

V1: Za kaj se uporablja filter za elektromagnetno združljivost?

Filter za elektromagnetno združljivost zmanjša prevedene elektromagnetne motnje, ki jih ustvarja napajalna elektronska oprema, in pomaga izboljšati delovanje EMC sistema.

V2: Kako izbrati filter EMC?

Izbira je odvisna od nazivne napetosti, tokovne zmogljivosti, preklopnih karakteristik, konfiguracije kabla, namestitvenega okolja in zahtevane zmogljivosti EMC.

V3: Kje je nameščen filter v VFD sistemu?

Mesto namestitve je odvisno od sistemskih zahtev. Filtriranje na vhodni strani pomaga zmanjšati motnje, ki se prenašajo v električno omrežje, medtem ko filtriranje na izhodni strani pomaga nadzorovati visokofrekvenčni šum, ki nastane med delovanjem pretvornika.

V4: Ali lahko Dufew prilagodi rešitve za filtriranje EMC?

ja Dufew zagotavlja prilagojene zasnove filtrov EMC glede na električne parametre, pogoje uporabe, zahteve omarice in specifikacije projekta.
